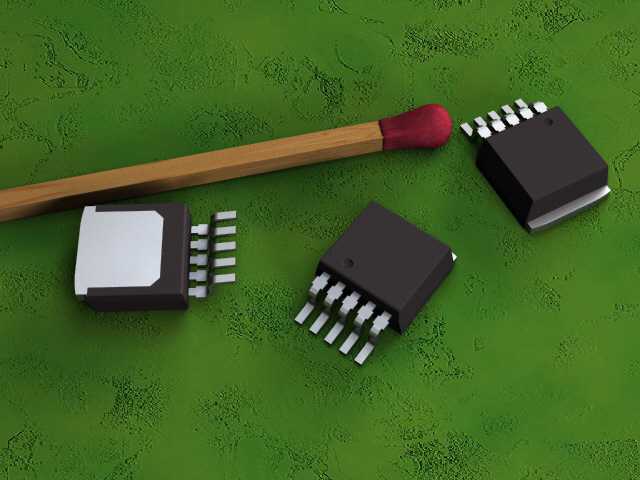

TO263-5五引脚表面贴装IC封装结构

这款TO263-5五引脚表面贴装封装，是面向功率类半导体应用开发的标准表贴器件封装结构，广泛适配消费类电子电源板、工业控制驱动板、汽车电子控制单元、通信设备供电模块等场景的板级贴装需求，可承载晶体管、MOS场效应管、低压差线性稳压器、直流转换芯片等不同类型的半导体裸芯，为内部晶圆提供可靠的物理防护、电气连接与散热通路。从实际应用场景来看，该封装属于表面贴装型封装，无需在印制电路板上开设对应引脚的通孔，可直接通过回流焊工艺完成与PCB焊盘的焊接固定，适配当前主流的SMT自动化贴片生产线，能够大幅提升板级组装的生产效率，同时减少通孔加工带来的PCB制造成本，尤其适合高密度布板的电源类产品设计，可在有限的板卡空间内实现功率器件的紧凑排布。在功能特性设计上，该封装采用五引脚加中间大面积散热焊盘的结构设计，其中五个信号引脚分别对应器件的栅极、源极、漏极或输入、输出、使能、反馈等不同功能定义，中间的大面积金属散热焊盘可直接与PCB表层的散热铜箔连接，将器件工作时产生的热量快速传导至板卡散热区域，有效降低器件工作结温，提升器件在大电流工况下的运行稳定性，避免因过热导致的性能衰减或器件损坏。从设计思路层面，该封装在引脚排布上做了等间距优化，引脚间距符合行业通用的表贴封装标准，可兼容市面上主流的TO263系列封装焊盘设计，工程师在做器件替代或方案迭代时，无需重新调整PCB焊盘结构，即可直接完成器件替换，大幅降低方案修改的时间成本。封装本体采用耐高温的环氧塑封材料制作，可承受回流焊过程中的高温冲击，不会出现塑封体开裂、变形等问题，同时塑封材料具备良好的绝缘性能，可避免器件与周边其他元器件发生短路风险。在外形尺寸与安装边界上，该封装本体长度、宽度以及引脚伸出长度均严格遵循行业通用的TO263封装尺寸规范，引脚成型角度经过精准设计，焊接时可保证每个引脚与焊盘充分接触，减少虚焊、连焊等焊接不良问题；中间散热焊盘的尺寸与位置经过优化，在保证散热面积的同时，不会与周边引脚的焊盘发生干涉，工程师在进行PCB布局时，可按照标准封装的安装边界预留足够的贴装空间，在散热焊盘位置可根据器件功率大小设计相应的散热过孔与铺铜区域，进一步提升散热能力。此外，该封装的引脚采用可焊性优异的镀层处理，可保证在长期使用过程中不会出现氧化锈蚀问题，保障电气连接的长期可靠性，适配各类严苛工作环境下的电子设备使用需求。
