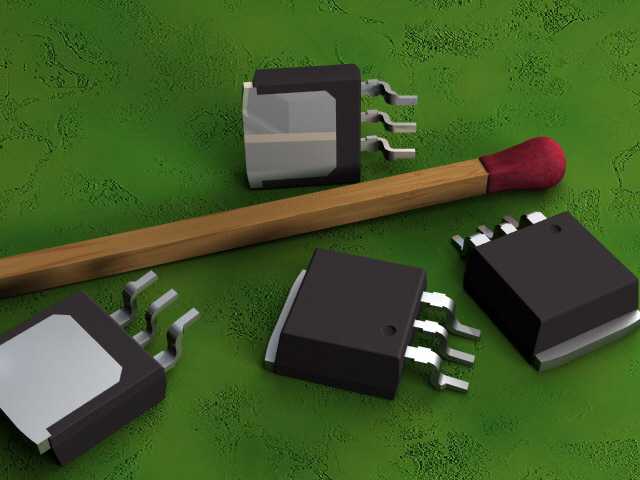

TO263贴片封装半导体功率器件三维结构

这款TO263贴片封装结构，是面向表面贴装生产场景设计的半导体承载封装形式，广泛适配消费电子电源模块、工业控制驱动板、汽车电子功率回路、通信设备供电单元等场景，是中小功率半导体器件实现板级可靠连接的核心封装载体，可承载晶体管、mosfet、线性调压器等多类半导体芯片，为芯片提供物理防护、电气连接与散热通路的多重支撑。从实际用途来看，该封装结构能够在紧凑的板卡空间内完成功率器件的贴装固定，相比传统直插封装大幅压缩占用的板面空间，适配自动化SMT贴片产线的高速贴装需求，无需额外的引脚折弯、通孔插装工序，能够有效提升整板生产的装配效率，同时通过封装本体的金属散热面，可直接与PCB板上的散热焊盘贴合，将芯片工作产生的热量快速传导至板卡散热区域，保障器件在额定功率下的稳定运行，避免过热导致的性能衰减或失效。在功能特性设计上，该封装采用三针引出结构，分别对应器件的栅极、漏极、源极（或对应晶体管的基极、集电极、发射极、调压器的输入、输出、接地端），引脚采用弯折成型的鸥翼式设计，既能够在回流焊过程中与焊盘形成可靠的焊点连接，又能通过引脚的微小形变吸收板卡受热膨胀产生的应力，避免焊点拉裂失效；封装本体采用耐高温的塑封材质包裹芯片核心区域，仅露出背部的金属散热衬底，既隔绝了外界水汽、粉尘对芯片的侵蚀，又保证了散热路径的低阻导通，引脚表面做镀锡处理，具备优异的可焊性与抗氧化能力，能够适配无铅回流焊的高温工艺要求。设计过程中，重点围绕贴装兼容性、散热效率、结构可靠性三个核心维度展开：首先严格遵循行业通用的TO263封装尺寸规范，确保引脚间距、引脚伸出长度、本体长宽高参数与通用SMT贴装吸嘴、回流焊治具、PCB封装焊盘完全匹配，不会出现贴装偏移、虚焊等生产问题；其次优化了背部散热衬底与内部芯片载片的连接结构，减少热传导路径上的界面热阻，让芯片产生的热量能够最短路径传导至外部散热面；同时对塑封本体与引脚的结合位置做了加强结构设计，避免在分板、弯折测试过程中出现引脚脱落、塑封开裂的问题。在外形尺寸与安装边界上，该封装本体长度约10mm、宽度约9mm、本体厚度约4.5mm，引脚中心间距为2.54mm，引脚伸出本体外侧的长度约1.5mm，安装时仅需在PCB上对应预留三个信号焊盘与一个大面积散热焊盘，整体占用板面空间不足1平方厘米，器件贴装后最高点距离板面高度不超过5mm，能够适配超薄型电子设备的内部堆叠要求，安装时无需额外的固定结构，仅通过焊锡焊接即可完成可靠固定，散热焊盘可根据器件功率大小选择是否连接外部散热片，在低功率应用场景下仅靠PCB焊盘散热即可满足工作要求，高功率场景下可在散热衬底位置额外粘贴导热垫连接小型散热片，进一步提升散热能力。
