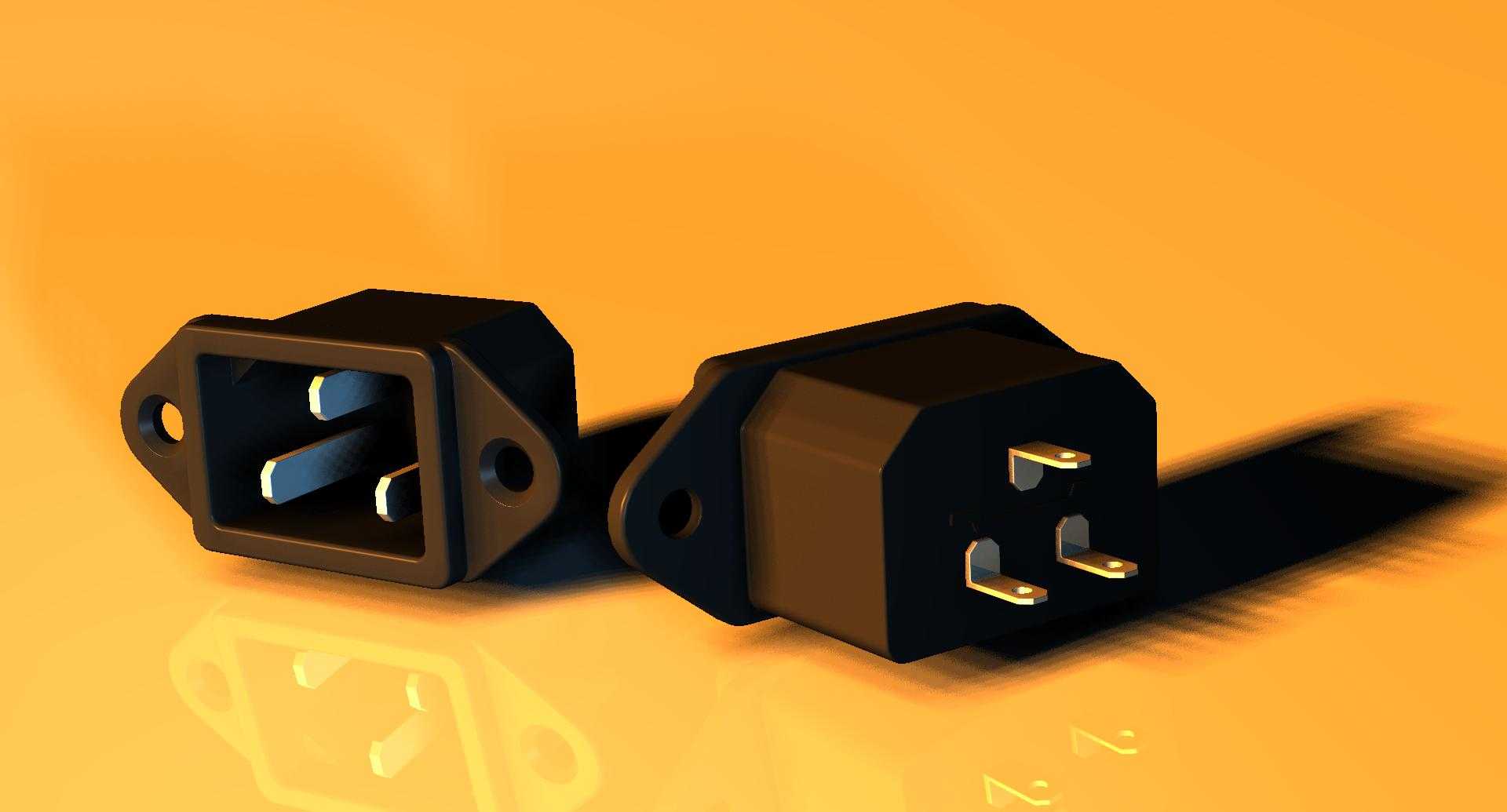

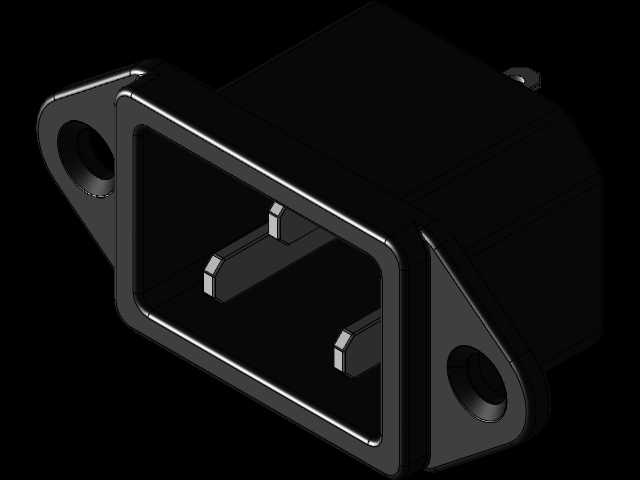

面板安装式公头电源接插件三维结构

这款面板安装公头电源接插件，是电气供配电链路中实现设备侧市电接入的核心连接部件，广泛应用于工业控制柜、台式机电设备、通信机架、医疗检测仪器、商用供电终端等需要在设备面板端预留固定电源输入接口的场景，承担着外部交流市电向设备内部电源模块稳定传输的关键作用，能够在频繁插拔、设备运维移动、长期通电运行的工况下保持可靠的电气连接性能，避免松脱、接触不良、接插错位等常见供电故障。从功能特性来看，该接插件采用三芯导电插片结构，分别对应火线、零线与接地保护极，接地极的长度略长于两个载流极，能够在插拔过程中实现接地线路先接通、后断开的安全设计，有效避免设备带电插拔过程中出现外壳漏电的安全隐患；插片表面做了镀覆处理，既可以降低接触电阻减少通电发热，也能提升抗氧化、耐磨损性能，适配上千次的反复插拔使用需求；接插件主体采用阻燃耐高温的绝缘工程塑料注塑成型，能够在额定载流工况下保持结构稳定，不会出现高温软化、漏电击穿、明火引燃等安全问题，满足电气部件的安全阻燃等级要求。在设计思路上，这款接插件采用带固定耳的法兰式安装结构，两个带安装孔的固定耳与接插件主体一体成型，安装时仅需在设备面板上开出对应尺寸的矩形避让孔，将接插件主体从面板内侧嵌入避让位，通过两颗螺丝穿过固定耳的安装孔与面板锁紧，即可完成接插件的牢固固定，安装后接插件的插合端面与面板外表面齐平，既不会突出面板造成磕碰风险，也不会凹陷过深导致插头无法完全插合；接插件尾部预留了导线焊接或压接的接线位，接线位之间设置了隔离挡墙，能够避免接线后不同极的导线出现短接风险，同时尾部的结构可以搭配线卡使用，固定外接导线的位置，避免导线受外力拉扯时直接作用在接线点导致断线、松脱。从安装边界与外形尺寸来看，该接插件的主体外形为方正的块状结构，法兰固定耳的外轮廓尺寸适配行业通用的面板开孔规格，两个安装孔的中心距符合常规电源接插件的安装标准，能够直接替换同规格的市面常见产品，无需重新修改面板开孔尺寸；接插件插合端的插片位置、间距、伸出长度均符合对应电源接口的通用尺寸规范，能够与匹配的母头电源线实现顺畅插拔，不会出现插不进、松动旷量过大的问题；接插件嵌入面板后的内部纵深尺寸经过优化，不会过度占用设备内部的布线空间，适配内部空间紧凑的小型设备安装需求，接插件边缘做了圆角过渡处理，安装时不会划伤操作人员手部，也不会割破设备内部的导线绝缘层。
