直插式螺钉锁紧接线端子连接器

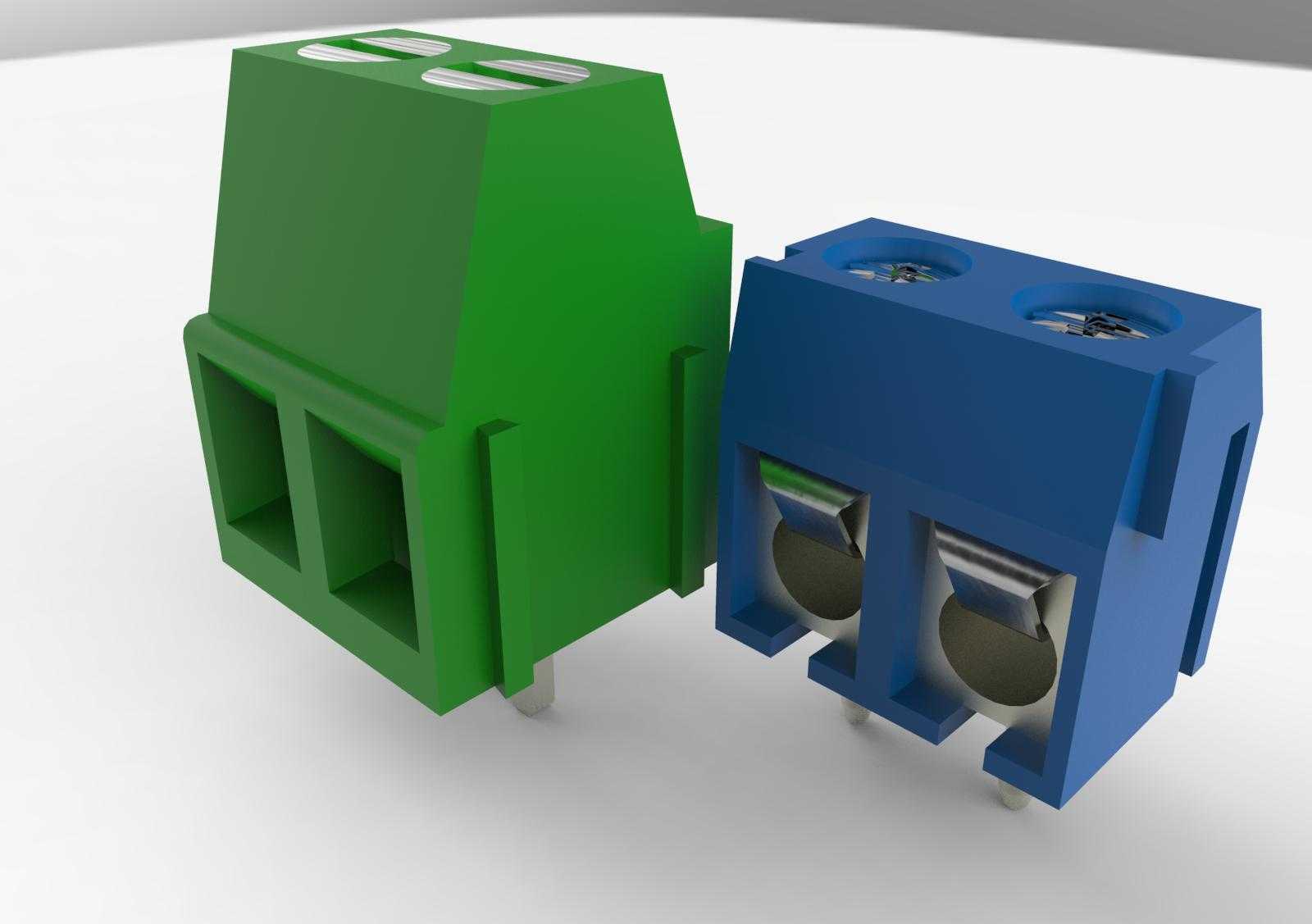

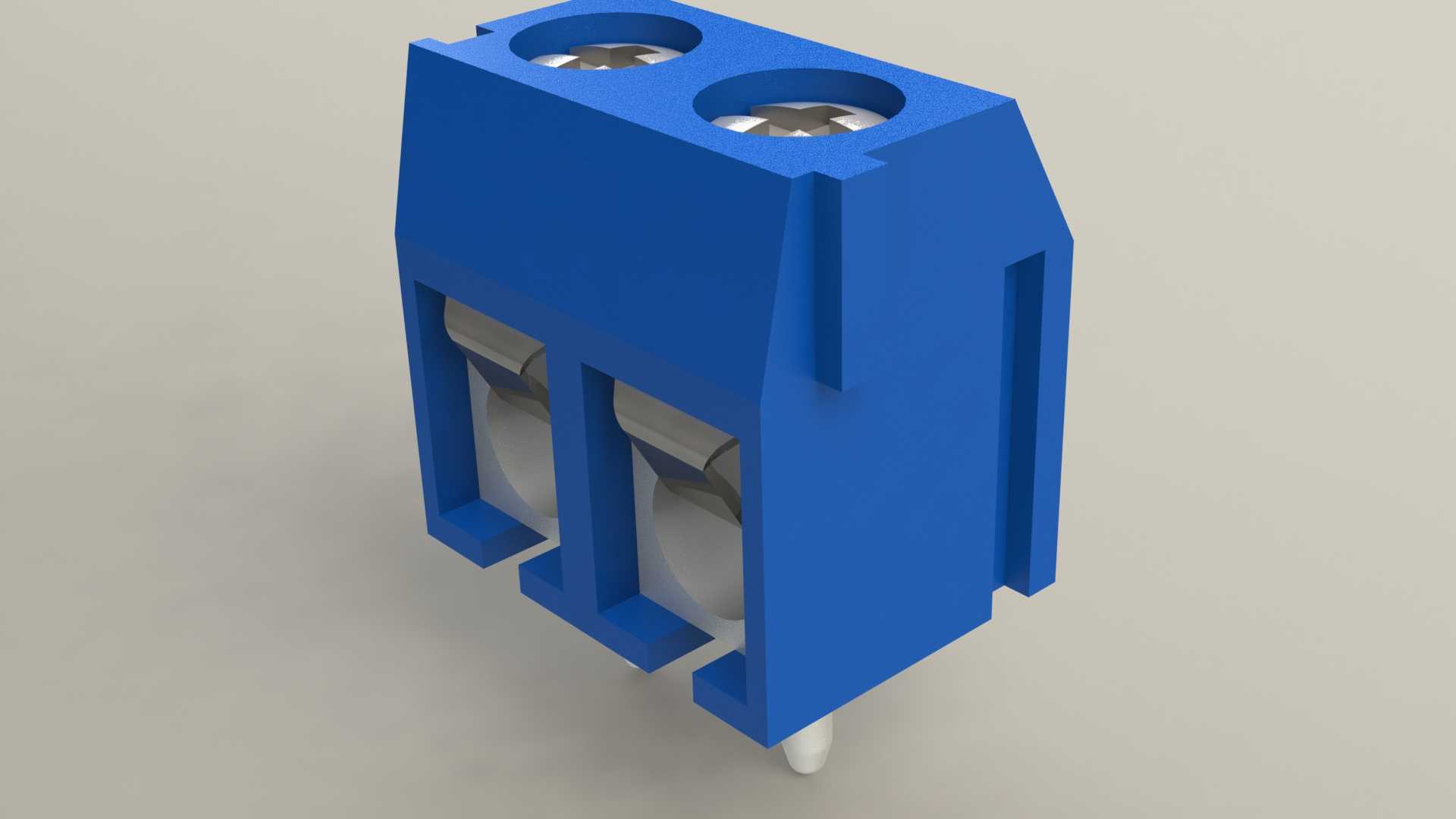

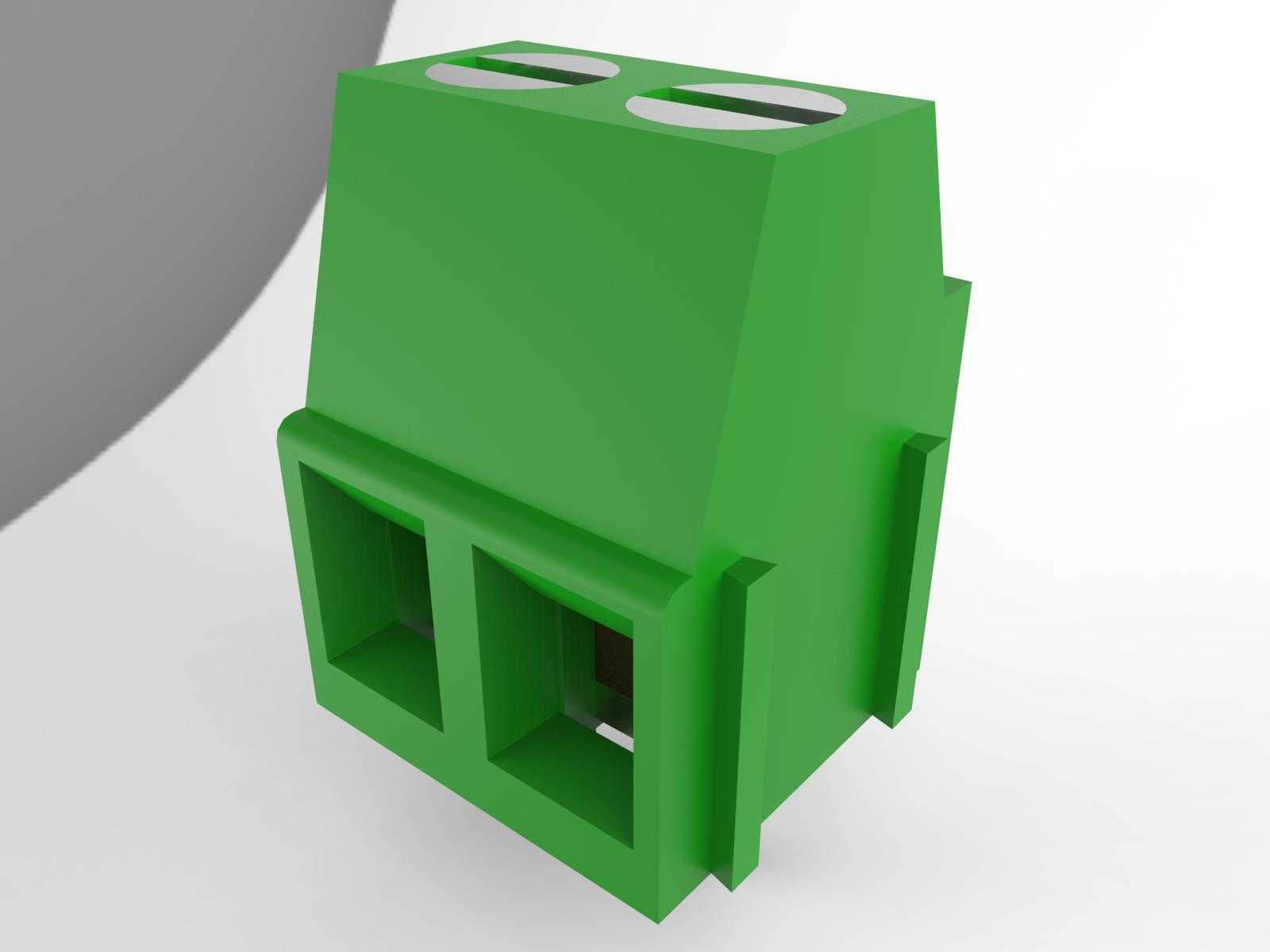

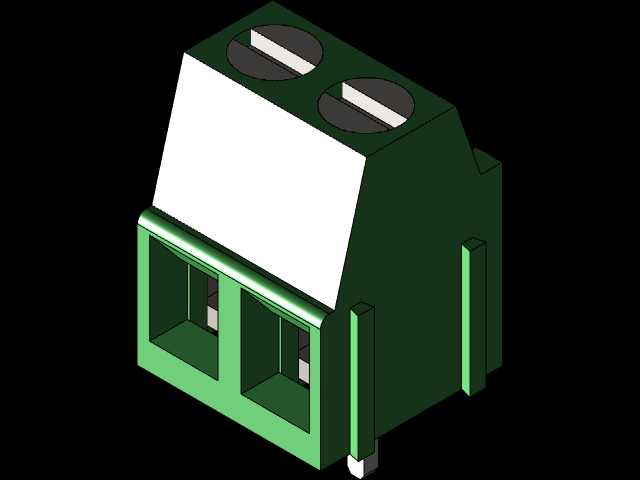

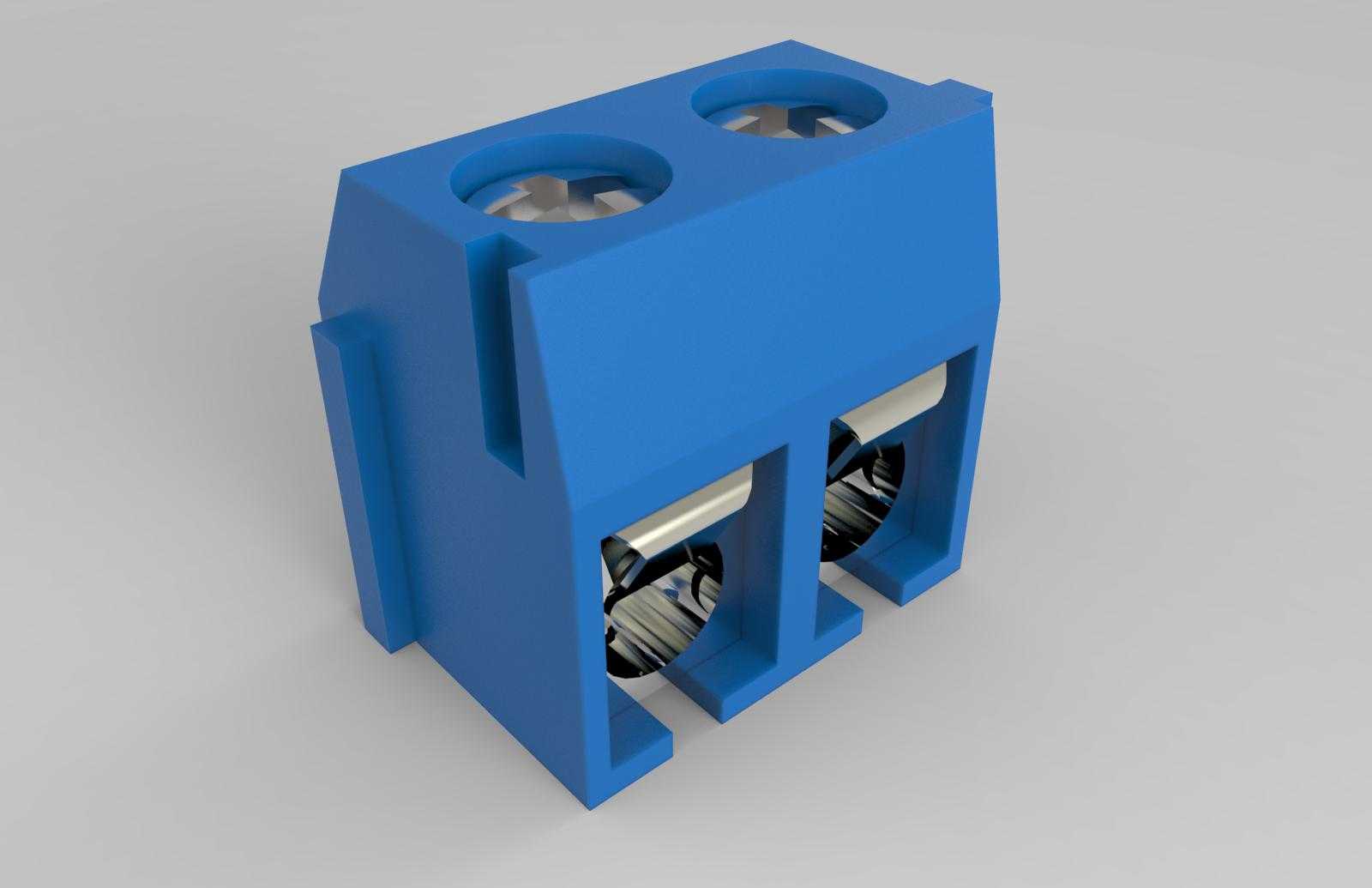

这款直插式螺钉锁紧接线连接器，是面向低压电气控制、PCB板载电路连接场景开发的基础电气连接部件，广泛应用在工控电路板、小型电源模块、智能家居控制板、仪器仪表内部的导线接驳环节，承担着不同线径导线与印制电路板之间的可靠电气连通、机械固定作用，是小功率电气回路中最常用的连接组件之一。从实际使用场景来看，这类连接器常被布置在PCB板的边缘位置，方便现场施工人员直接完成外部导线的接入，无需额外焊接，大幅降低现场接线的操作难度，也便于后期线路检修、改接时的重复拆装，在民用小家电、工业传感模块、低压配电信号回路中都有极高的普及率。产品采用螺钉压接的锁紧结构，顶部的一字螺钉可通过螺丝刀调节压片的松紧度，能够适配0.5-2.5平方毫米的多股或单股铜导线，压接时金属压片会均匀贴合导线线芯，既保证足够的接触压力降低接触电阻，避免长期通电出现接头发热问题，又不会因为压力过大损伤线芯导致断股。底部伸出的直插式金属引脚采用标准间距设计，能够直接对应PCB板上的预制焊盘，过波峰焊时可一次性完成焊接固定，引脚与本体的结合处做了防应力凸台设计，避免焊接或插拔导线时引脚受力松动导致焊盘脱落。产品的绝缘本体采用阻燃工程塑料注塑成型，具备良好的绝缘性能与耐温特性，能够承受焊接时的高温冲击，长期工作环境下也不会出现绝缘老化开裂问题。外形设计上采用阶梯式的进线导向结构，导线插入时能够顺着导向斜面精准进入压接腔，不会出现线芯抵到腔体外壁无法插到底的问题，相邻接线位之间设置了隔离挡墙，避免多股导线的毛刺外露造成相邻回路短路。安装边界方面，两位规格的本体宽度适配标准5.0mm间距的焊盘布局，引脚伸出本体底部的长度符合常规PCB板焊接的吃锡深度要求，本体高度预留了足够的螺钉操作空间，在PCB板上完成安装后，顶部的螺钉调节位置不会被周边其他过高元件遮挡，螺丝刀可以垂直操作完成锁紧动作，整体外形紧凑，不会占用过多板上空间，能够适配高密度布板的设计需求。
