开口型LME16直线运动衬套结构设计

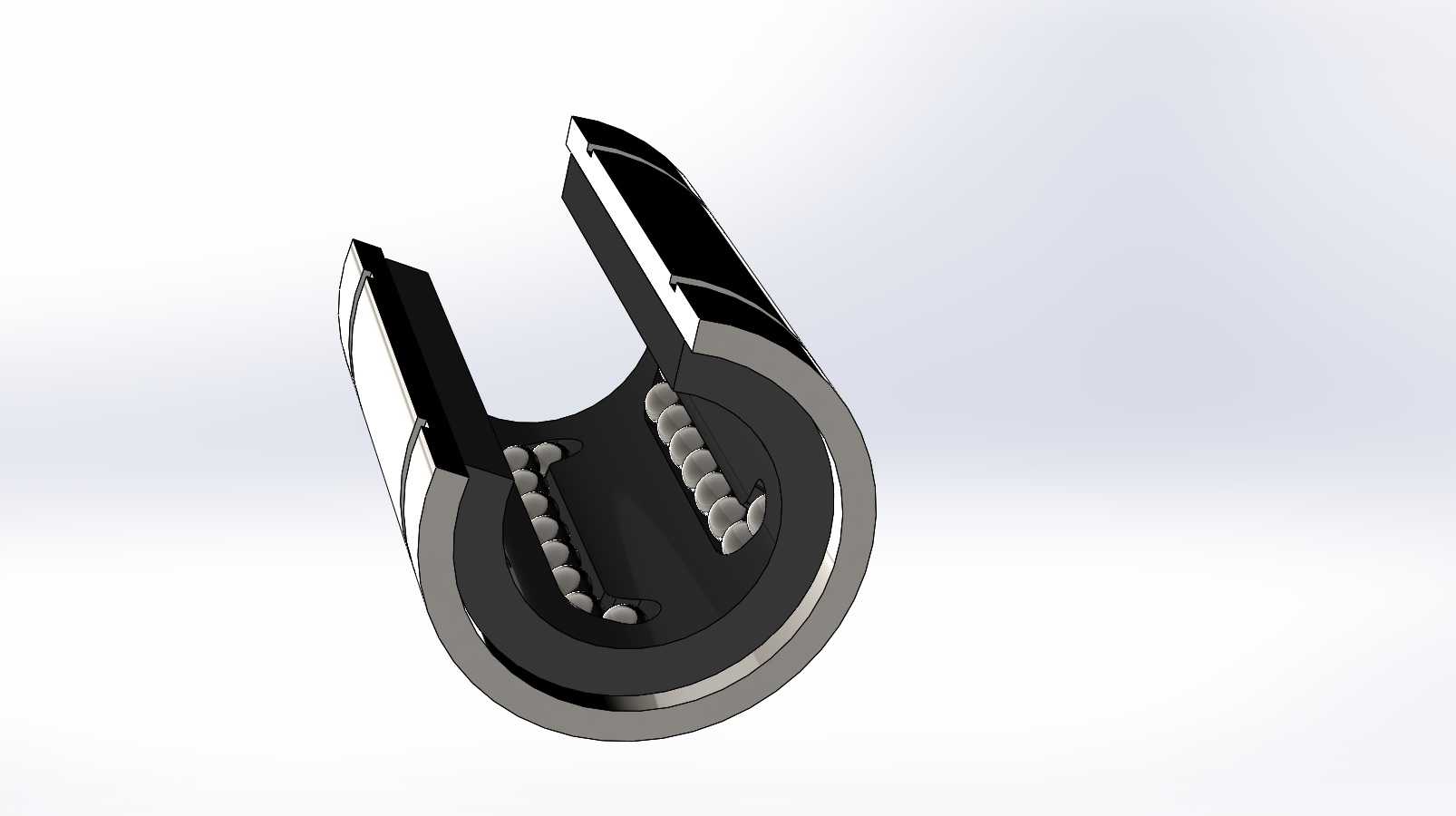

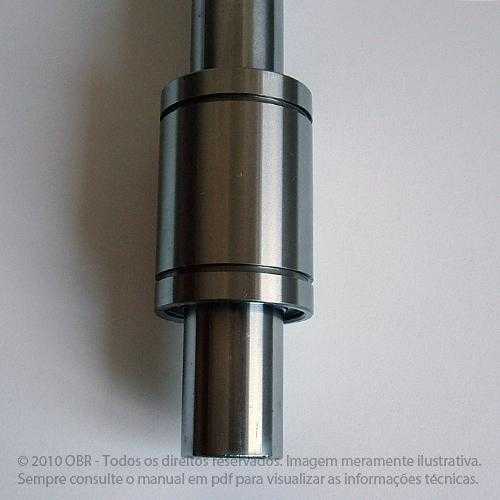

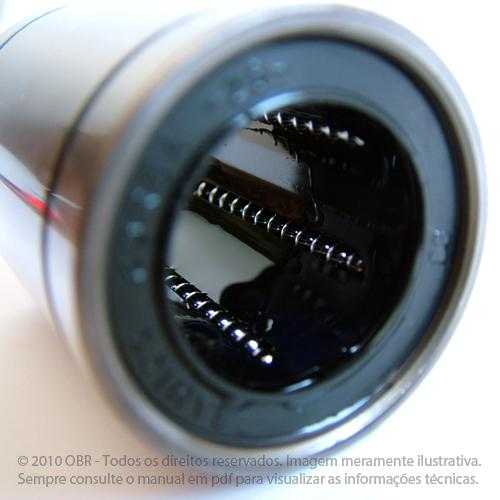

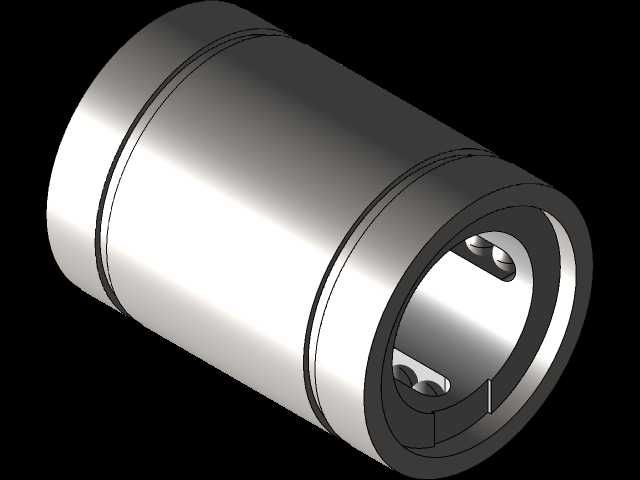

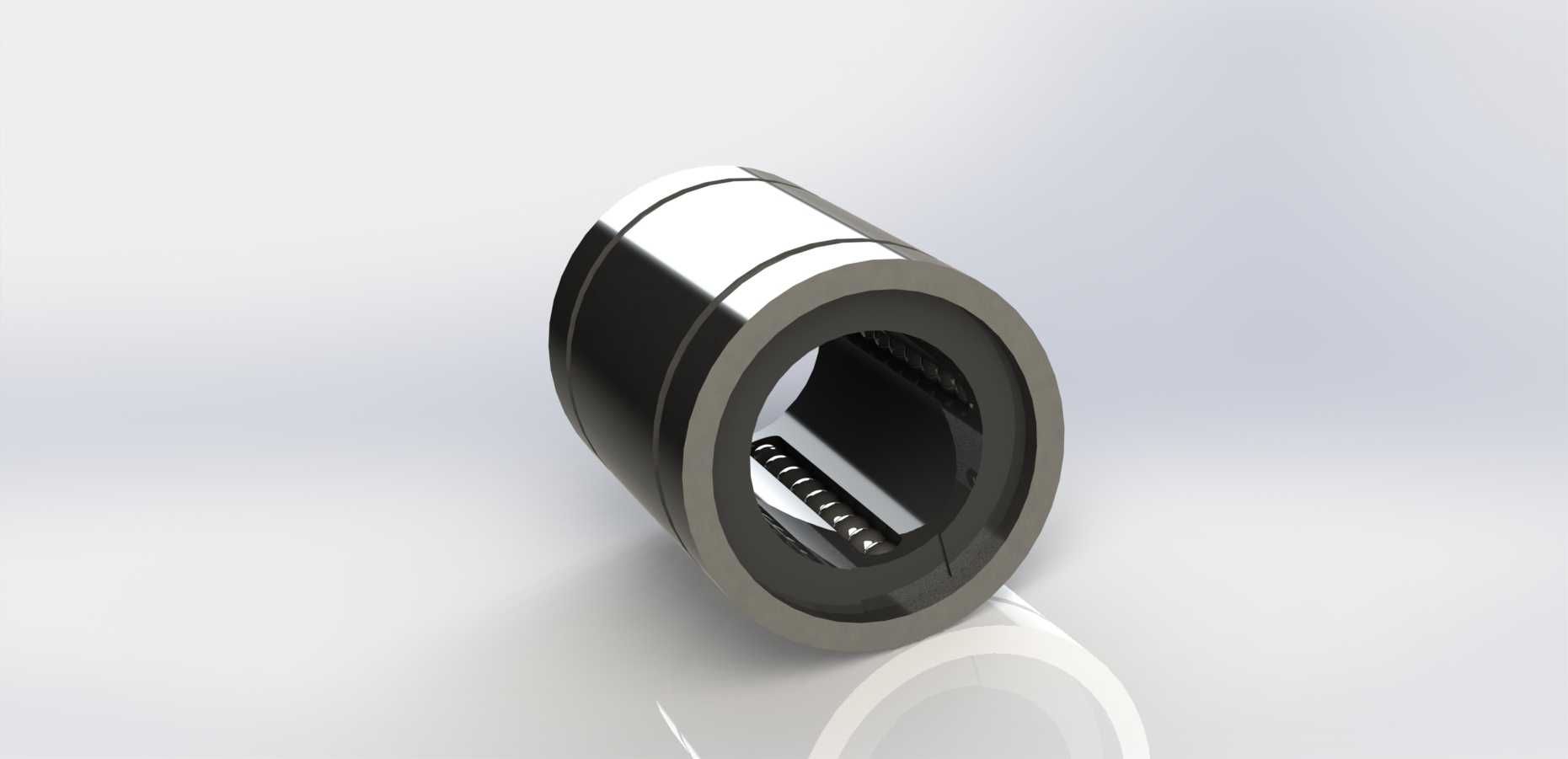

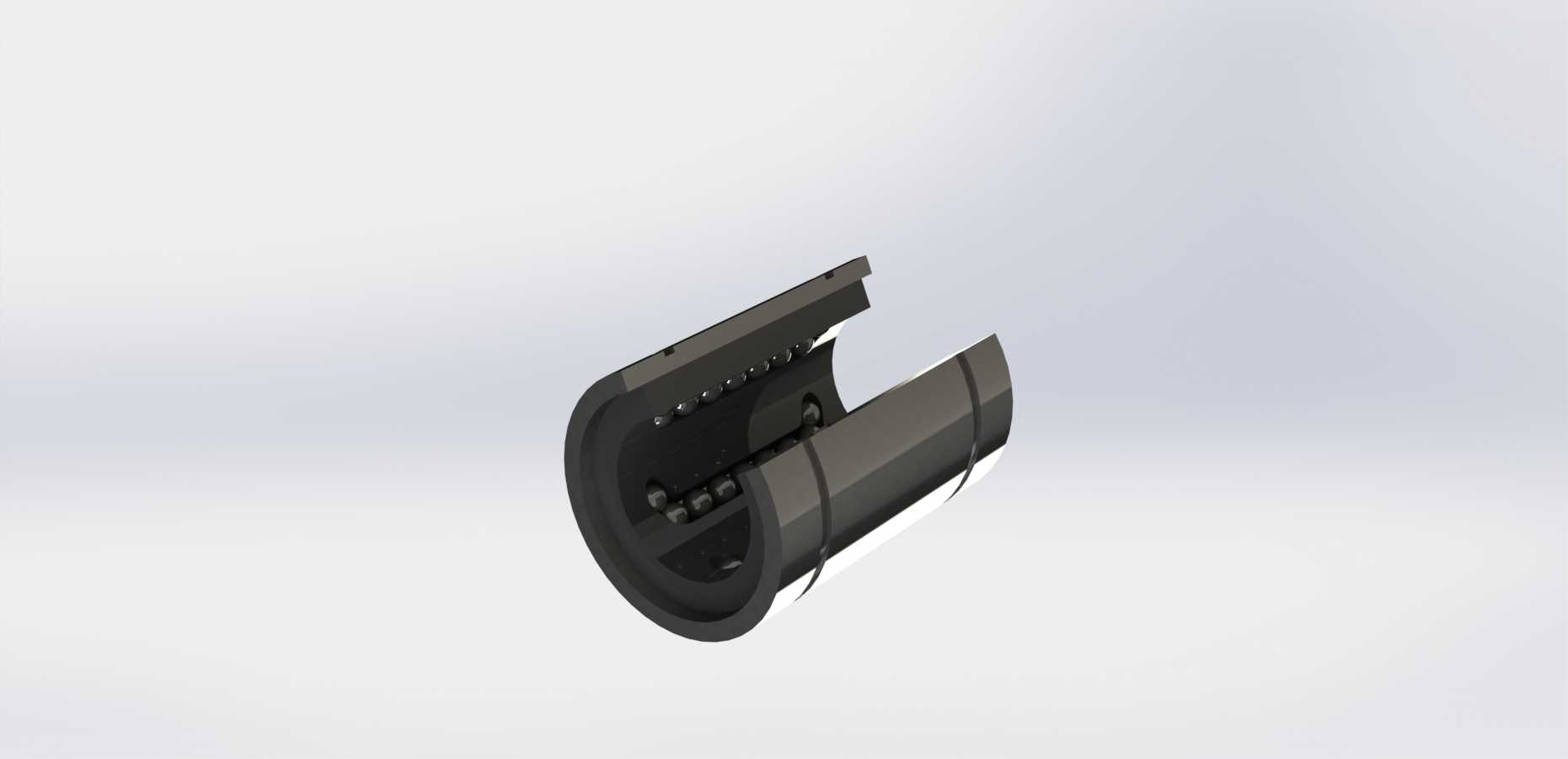

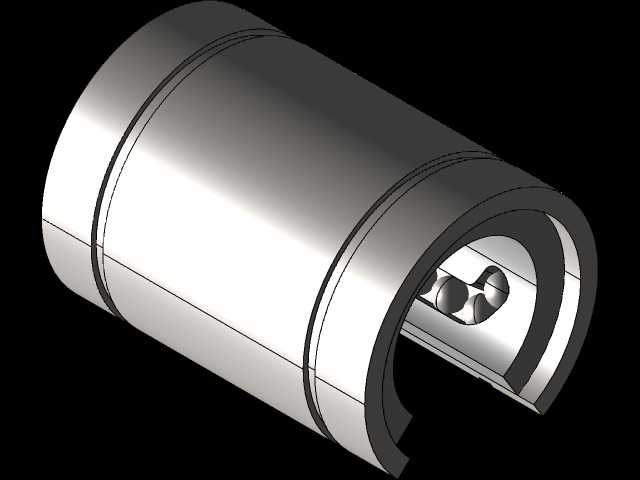

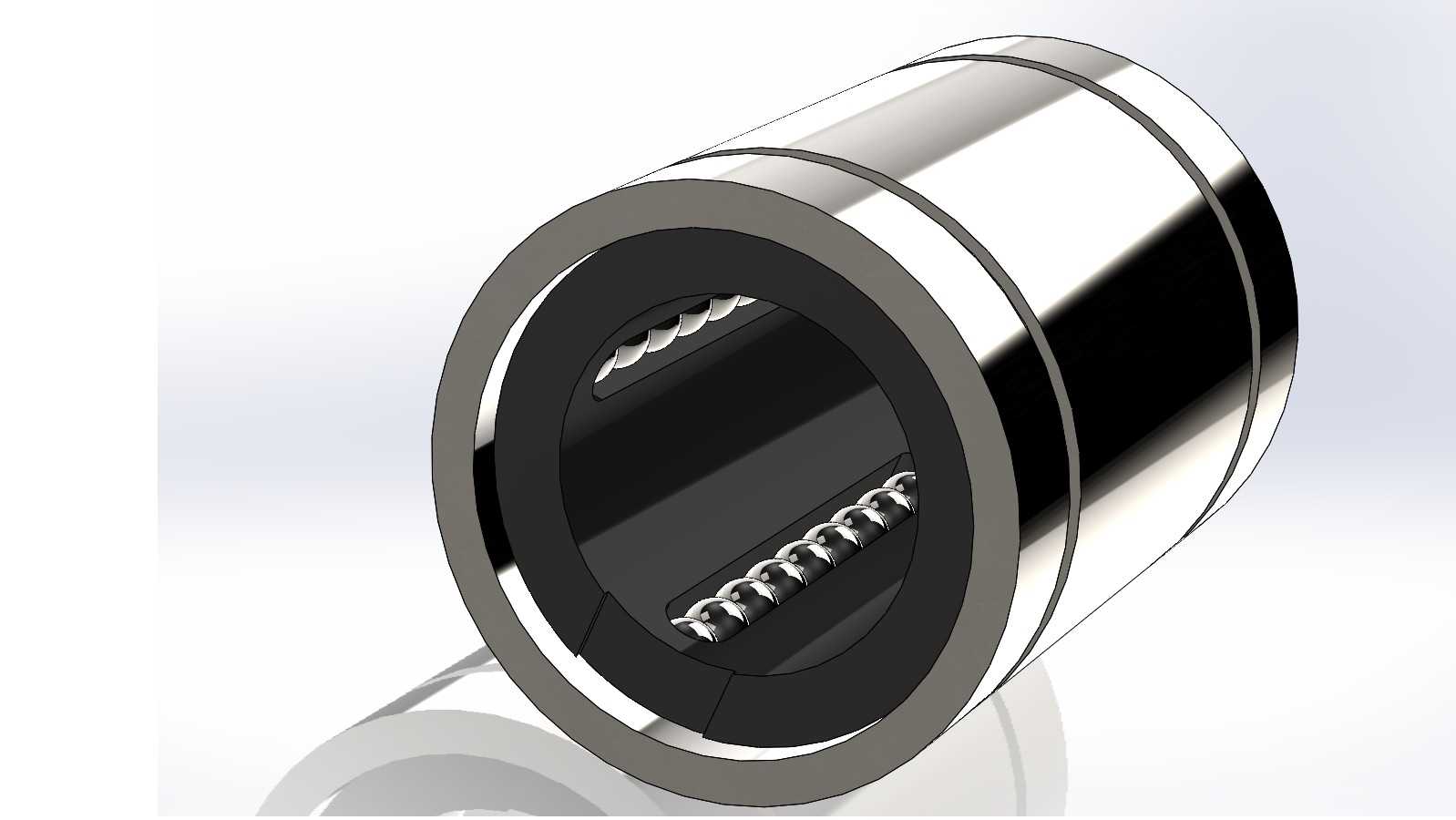

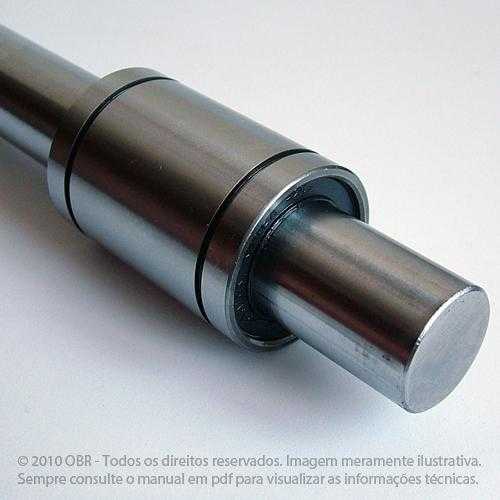

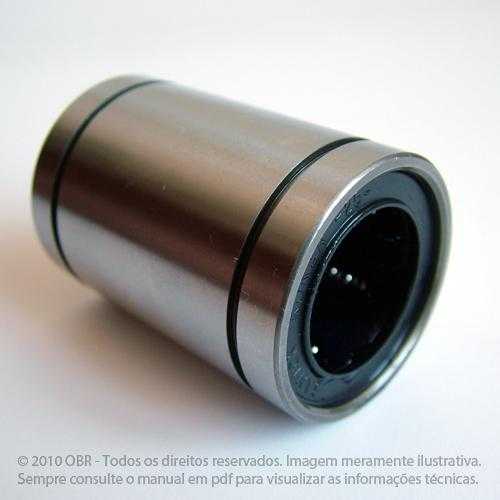

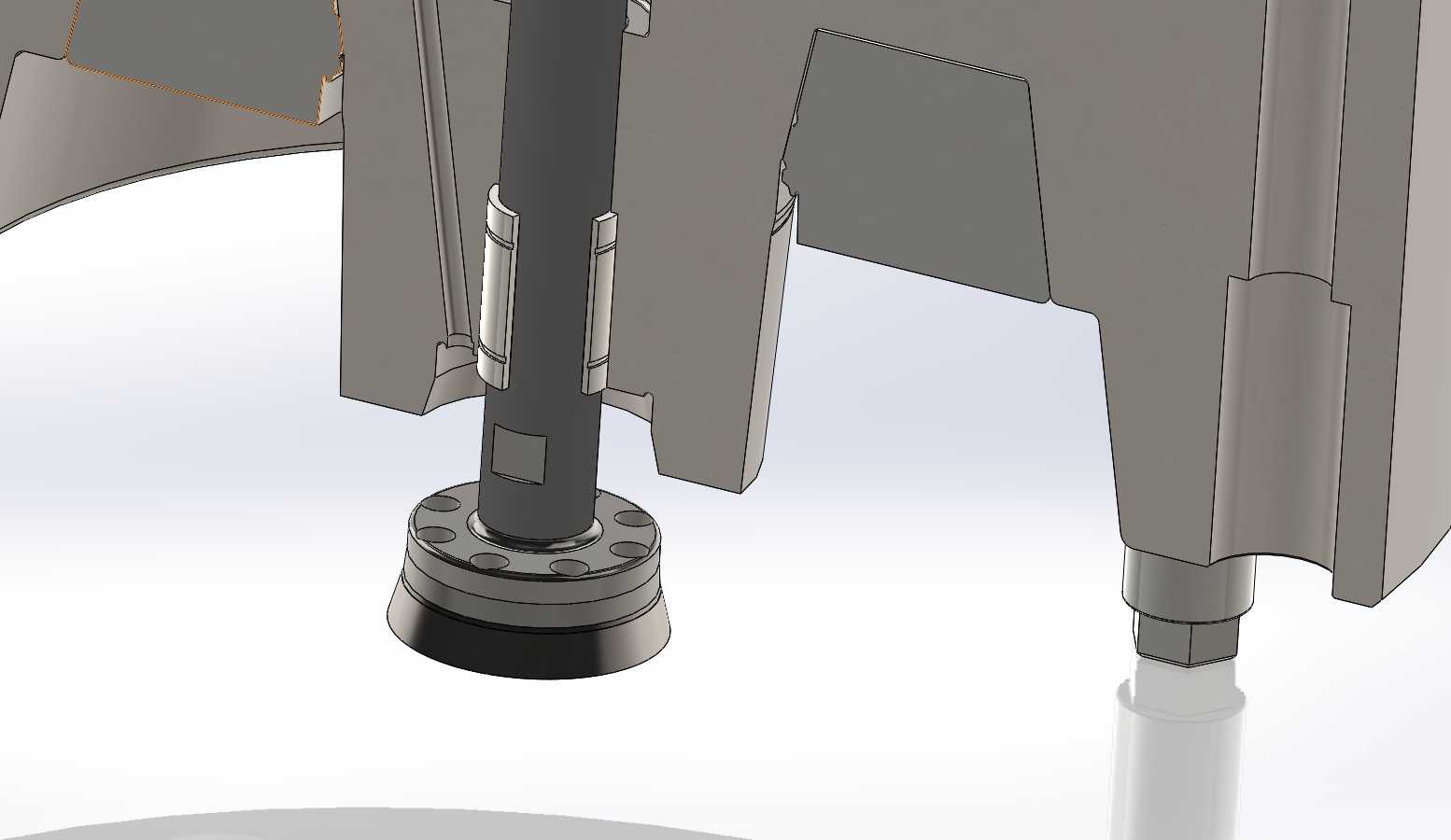

这款开口型直线运动衬套主要应用于需要低摩擦直线往复运动的各类工业传动场景，在自动化生产线的直线滑台、精密检测设备的进给机构、电子制造设备的位移模组、包装机械的推料导轨组件中都能见到这类零件的身影，它承担着支撑运动轴、降低轴向运动摩擦阻力、保证直线运动精度的核心作用，是直线传动系统里不可缺少的基础导向支撑部件。和常规闭口直线衬套不同，这款开口设计的衬套可以适配带支撑导轨的安装场景，能够在轴件存在一定安装挠度的工况下保持稳定的支撑性能，同时开口结构也方便设备维护时的拆装操作，不需要完全抽出整根传动轴就能完成衬套的更换，大幅降低了设备运维的时间成本。衬套内部集成了循环滚动的钢珠结构，将传统滑动摩擦转化为滚动摩擦，相比同尺寸的铜质滑动衬套，它的运动阻力可以降低七成以上，长时间往复运动也不会出现爬行卡顿的问题，能够保证运动过程的平稳性，同时滚动结构的磨损量更低，长期使用的精度保持性更出色。设计这款衬套时，首先围绕16mm公称轴径的安装需求确定了核心尺寸边界，衬套的外径设置为26mm，整体长度为36mm，开口侧的60度切口角度经过反复校核，既保证了衬套安装到导轨座后有足够的抱紧力，又不会因为切口过大导致衬套刚性不足出现变形。衬套的钢珠滚道采用了等距循环的排布设计，钢珠在滚道内循环时不会出现卡滞点，两端的密封挡圈结构可以阻挡外界的粉尘、切削液进入滚道内部，延长衬套的使用寿命。衬套的外圆柱面采用了高精度的磨削加工，安装到配套的轴承座内可以保证同轴度误差控制在极小范围内，避免运动过程中出现偏心负载导致的磨损加剧问题。在实际安装使用时，这款衬套需要配合对应的开口型轴承座固定，安装过程中要注意避免敲击衬套的滚道部位，防止滚道变形影响钢珠的顺畅循环，同时要根据运动负载的大小调整衬套和轴之间的配合间隙，保证轻载高速工况下运动灵活，重载低速工况下有足够的支撑刚性。它可以适配水平安装、垂直安装等多种安装姿态，在垂直安装场景下配合对应的防尘结构，可以长期保持稳定的运动精度，满足不同设备的直线传动导向需求。
