V型三角皮带传动离合变速结构

该三角皮带传动结构广泛应用于中小功率的动力传递场景，常见于小型农机、轻工输送设备、台式加工机具以及家用动力装置中，承担着动力输入端与工作端之间的扭矩传递、转速匹配以及过载缓冲的核心作用，依靠三角带与带轮槽面的摩擦力实现动力传输，相比平带传动具备更大的接触摩擦力，传动效率更高，同时带体本身具备一定弹性，能够吸收动力输入时的冲击振动，降低传动过程中的噪音，还能在负载瞬间过载时发生打滑，避免后端刚性传动部件出现过载断裂损坏。

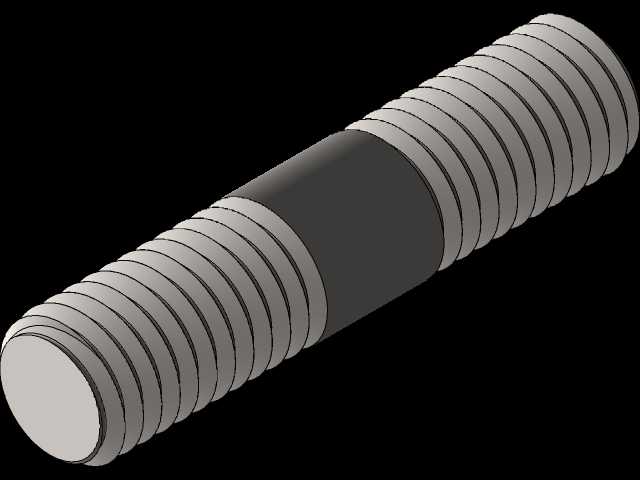

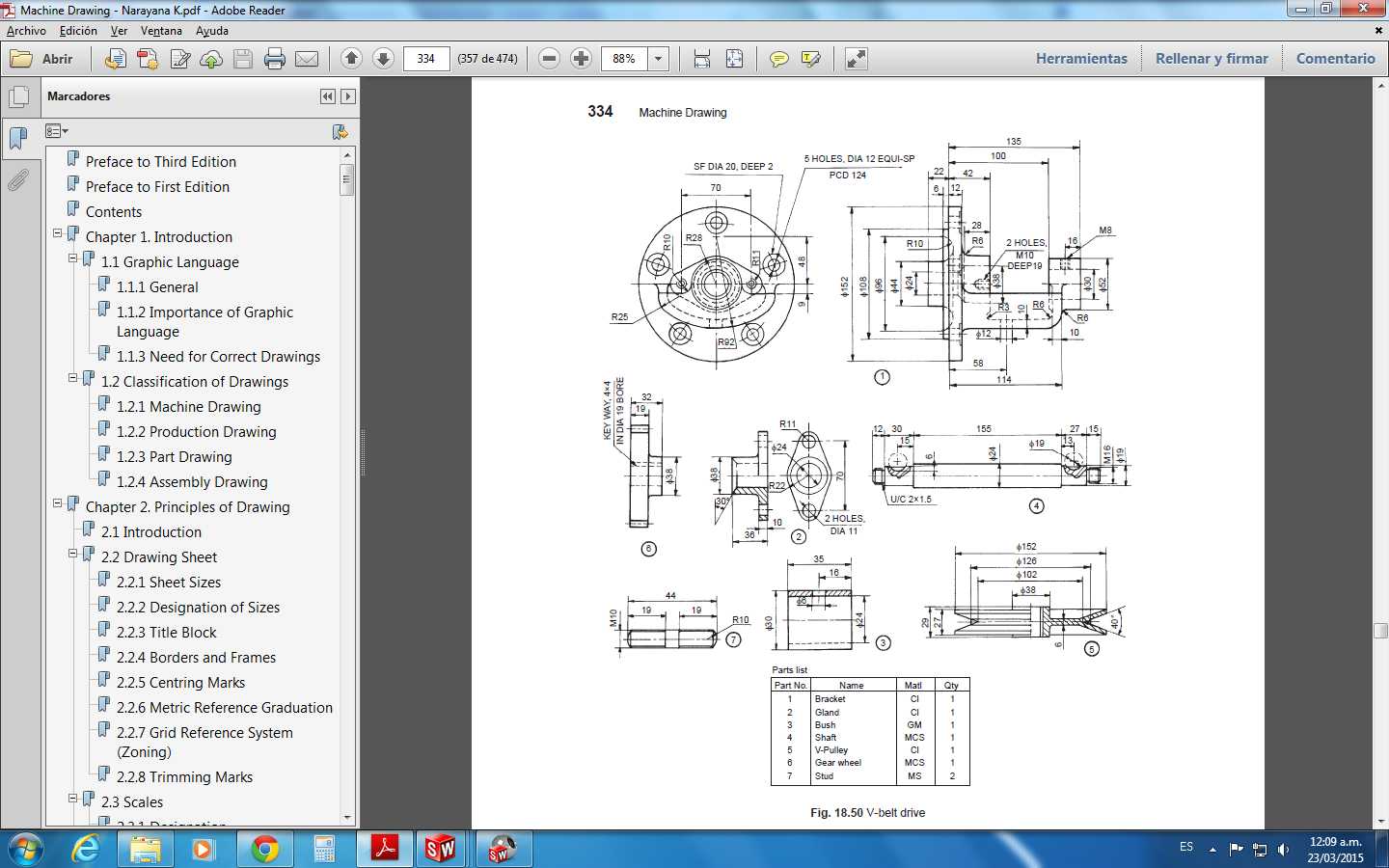

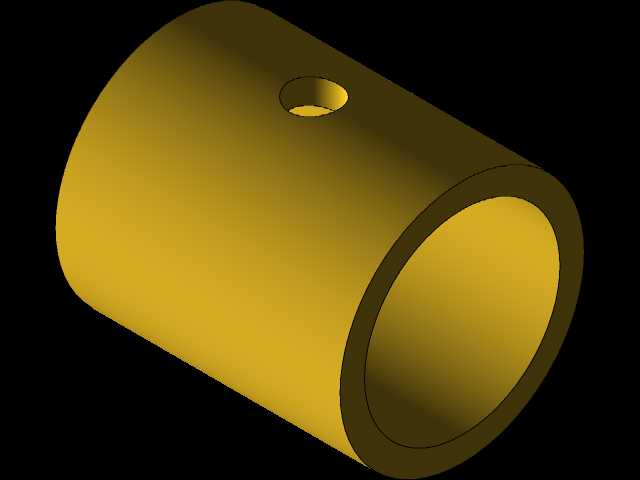

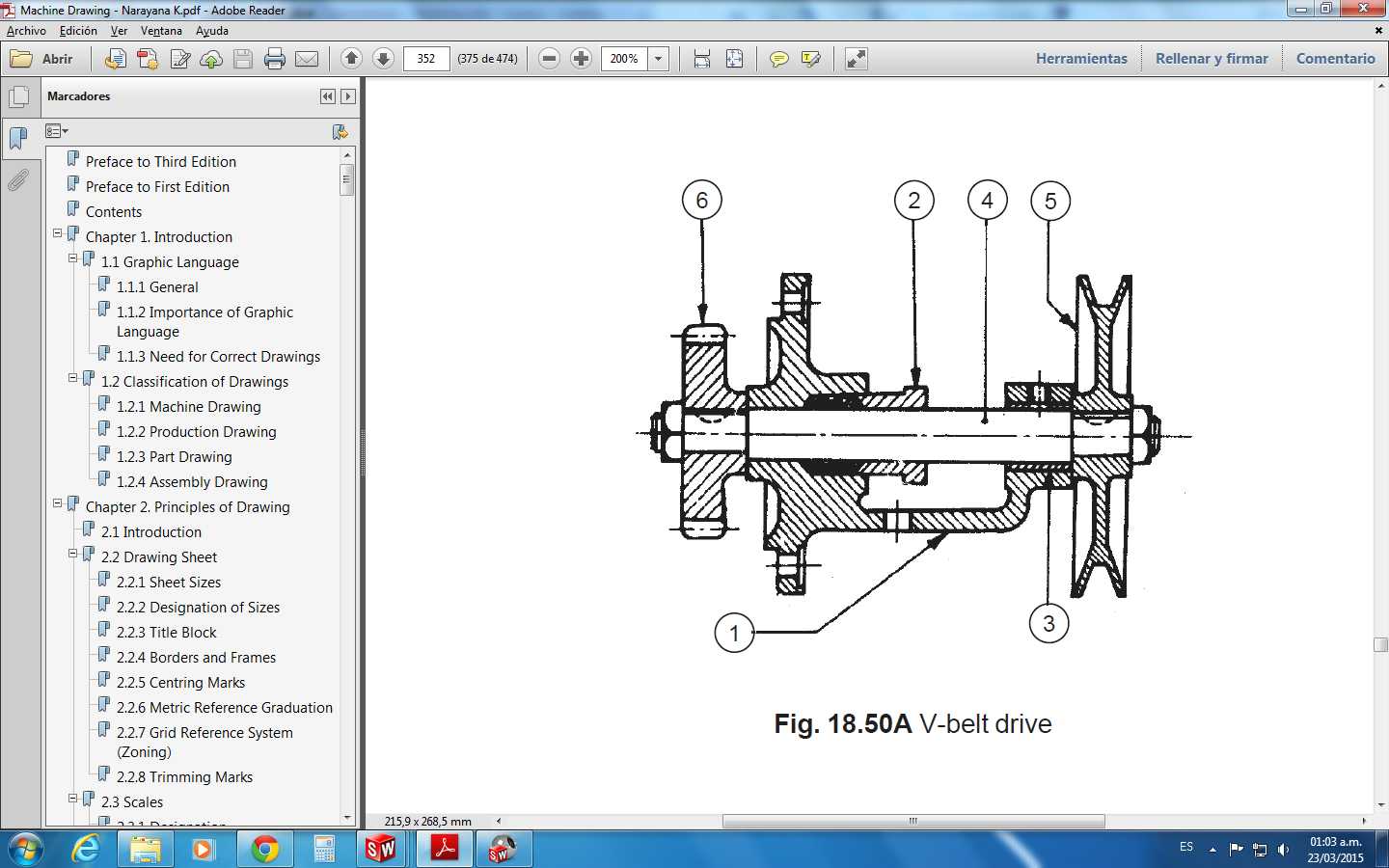

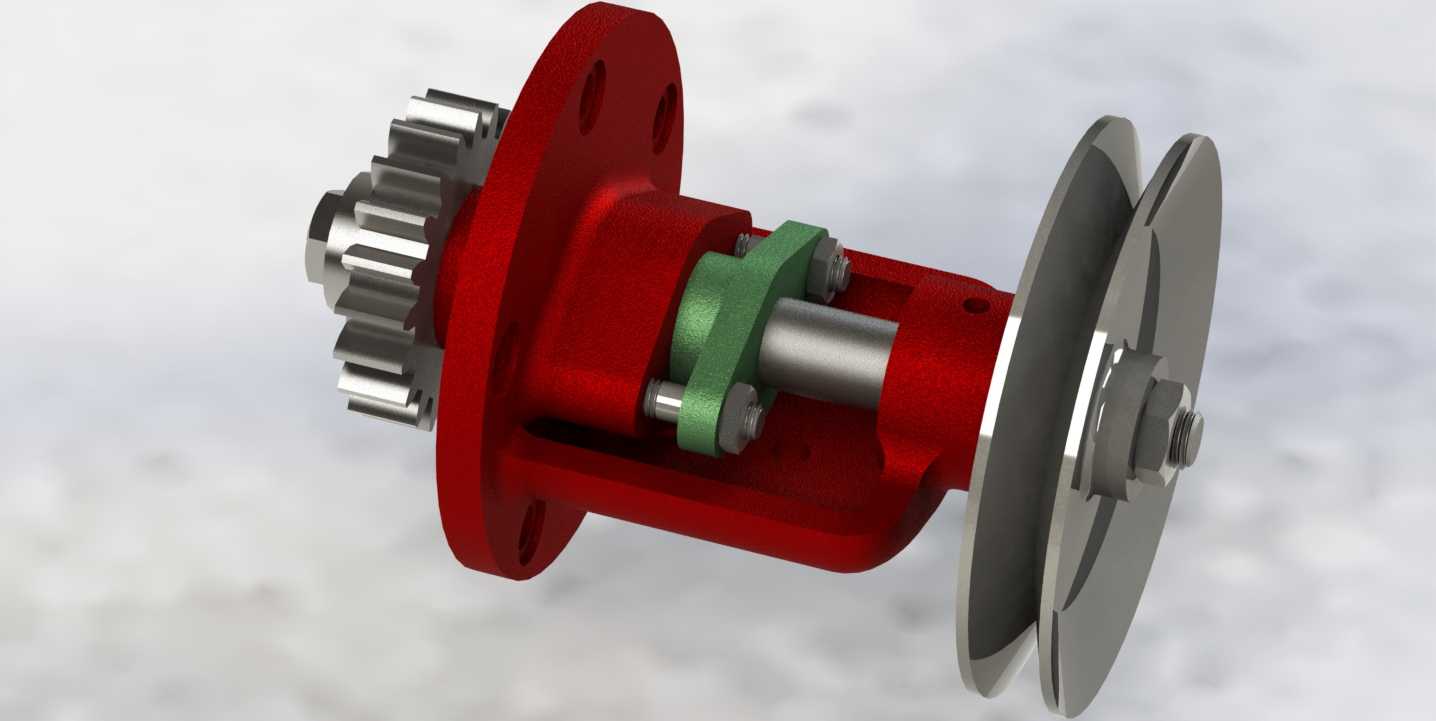

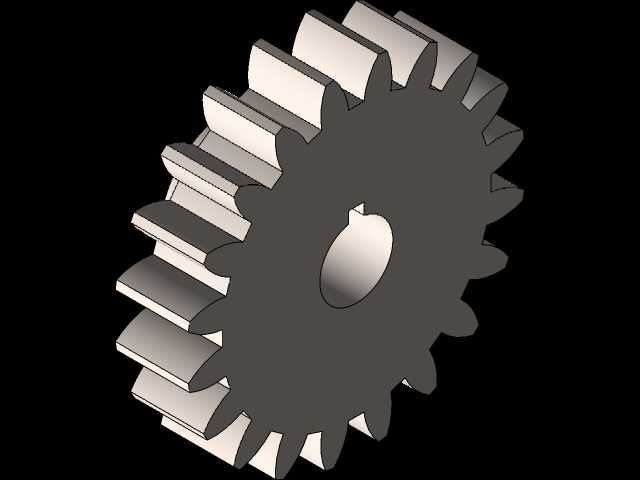

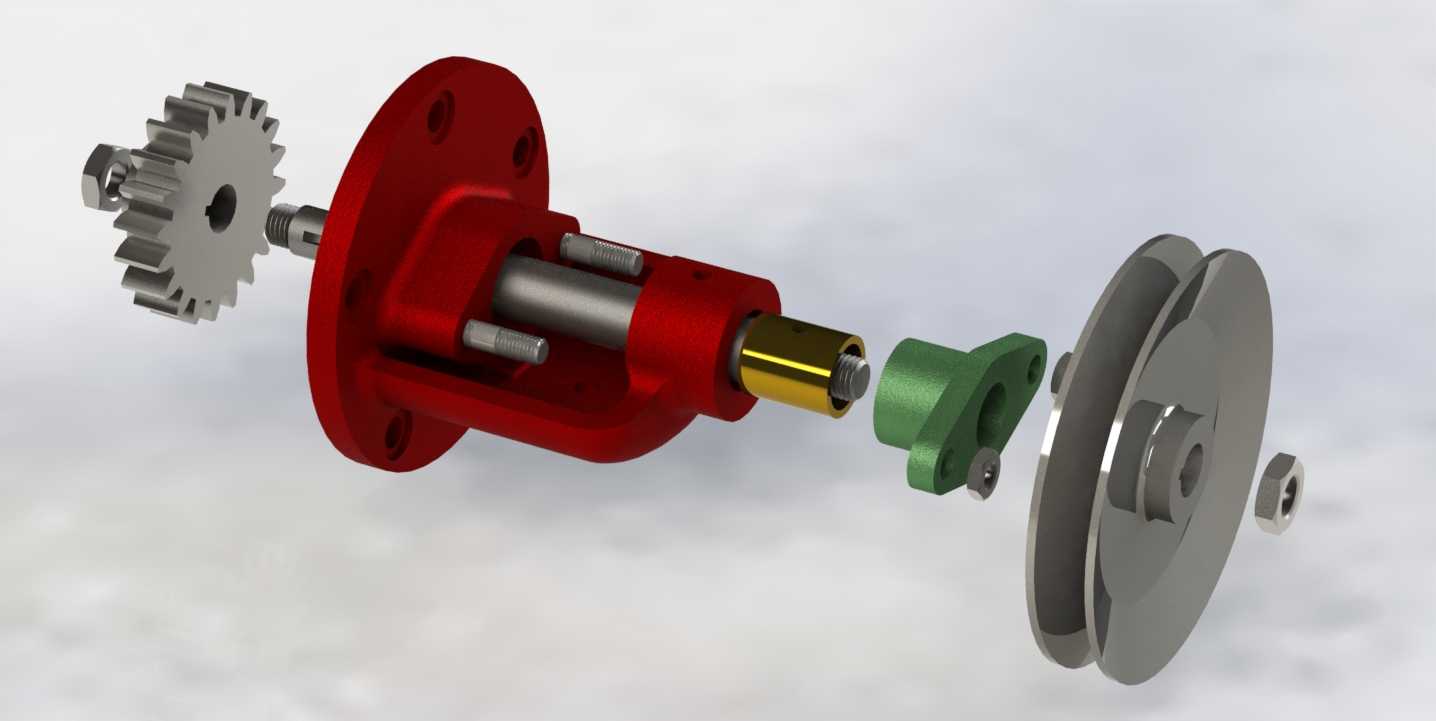

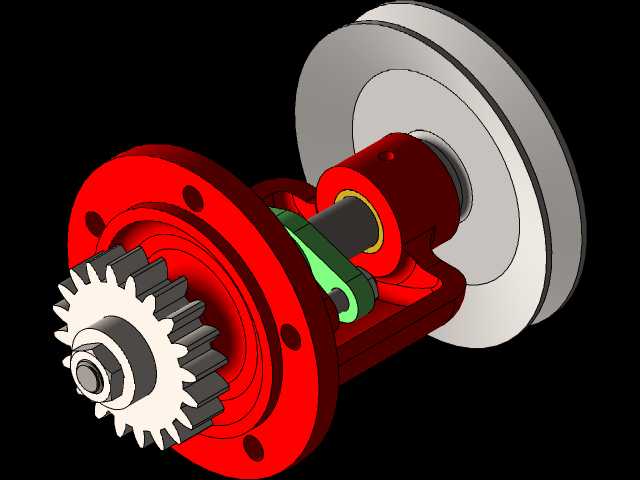

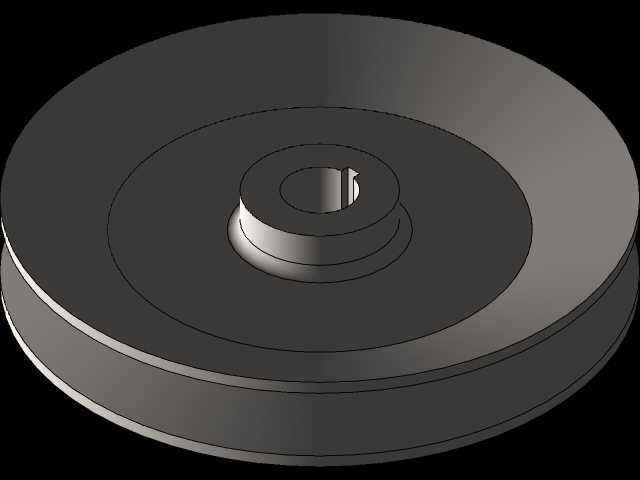

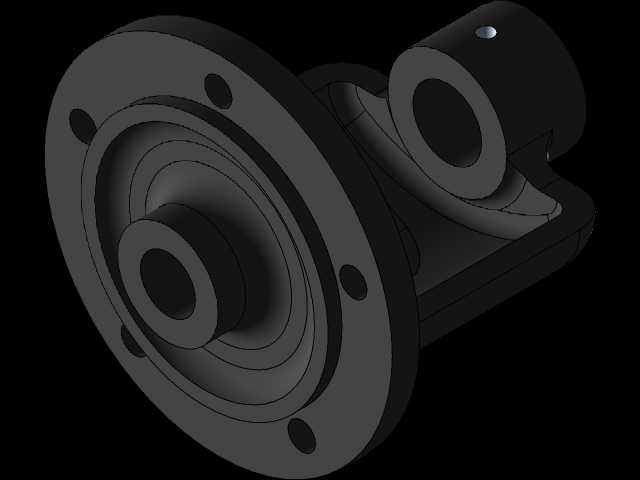

该结构集成了主动离合与带传动功能，输入端采用齿轮结构可与动力输出齿圈直接啮合，省去额外的联轴器连接结构，缩减整体安装轴向尺寸；带轮侧采用双槽面V型带轮结构，匹配标准三角带的楔角尺寸，保证带体嵌入轮槽后具备足够的接触面积，不会出现传动打滑丢转的问题。中间支撑部位采用一体式铸造支座，支座上预留的法兰安装孔可直接固定在设备的安装基面，安装时仅需保证输入齿轮与动力齿圈的啮合间隙、带轮与从动带轮的平面度即可完成装配，无需复杂的对位调整。

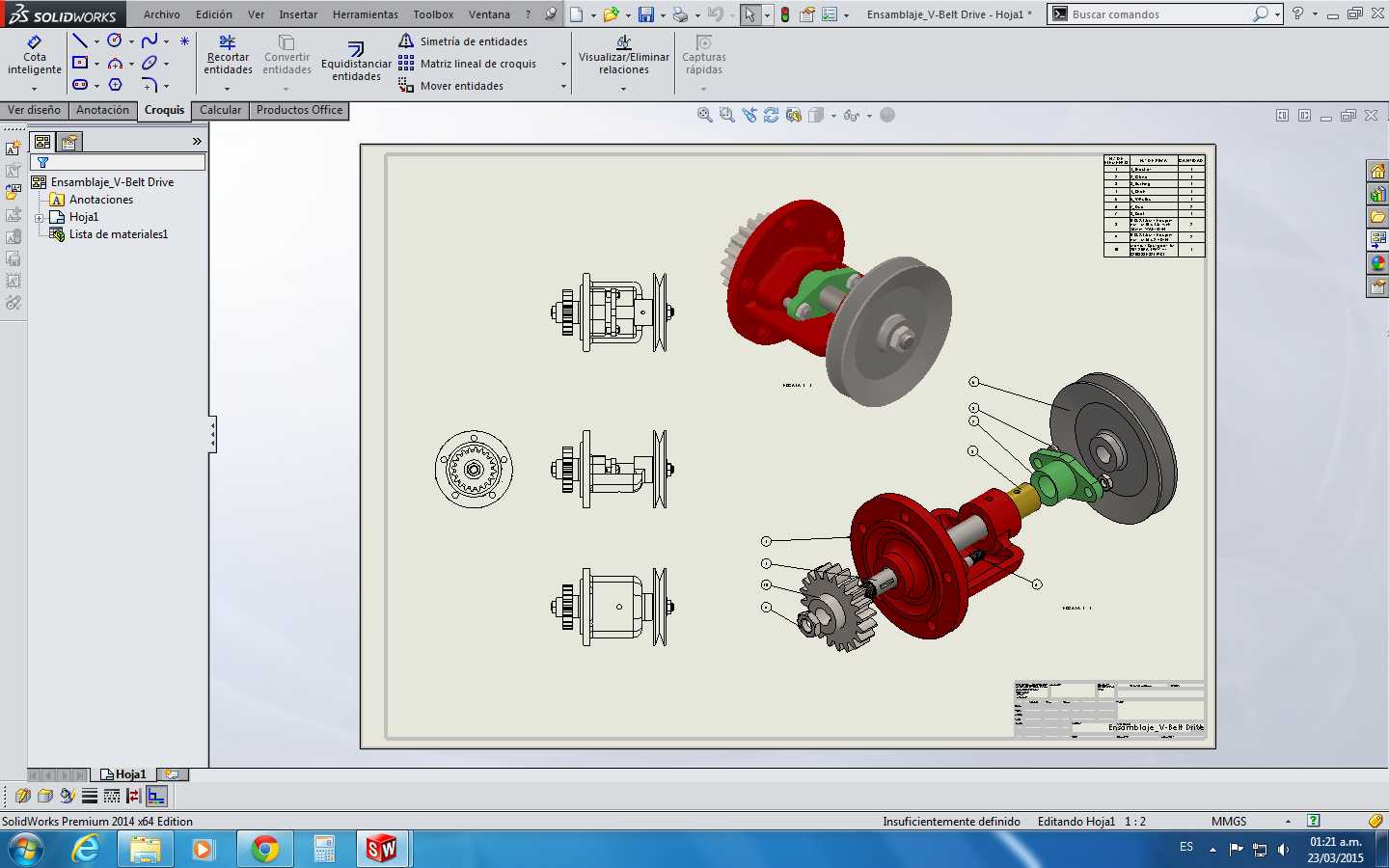

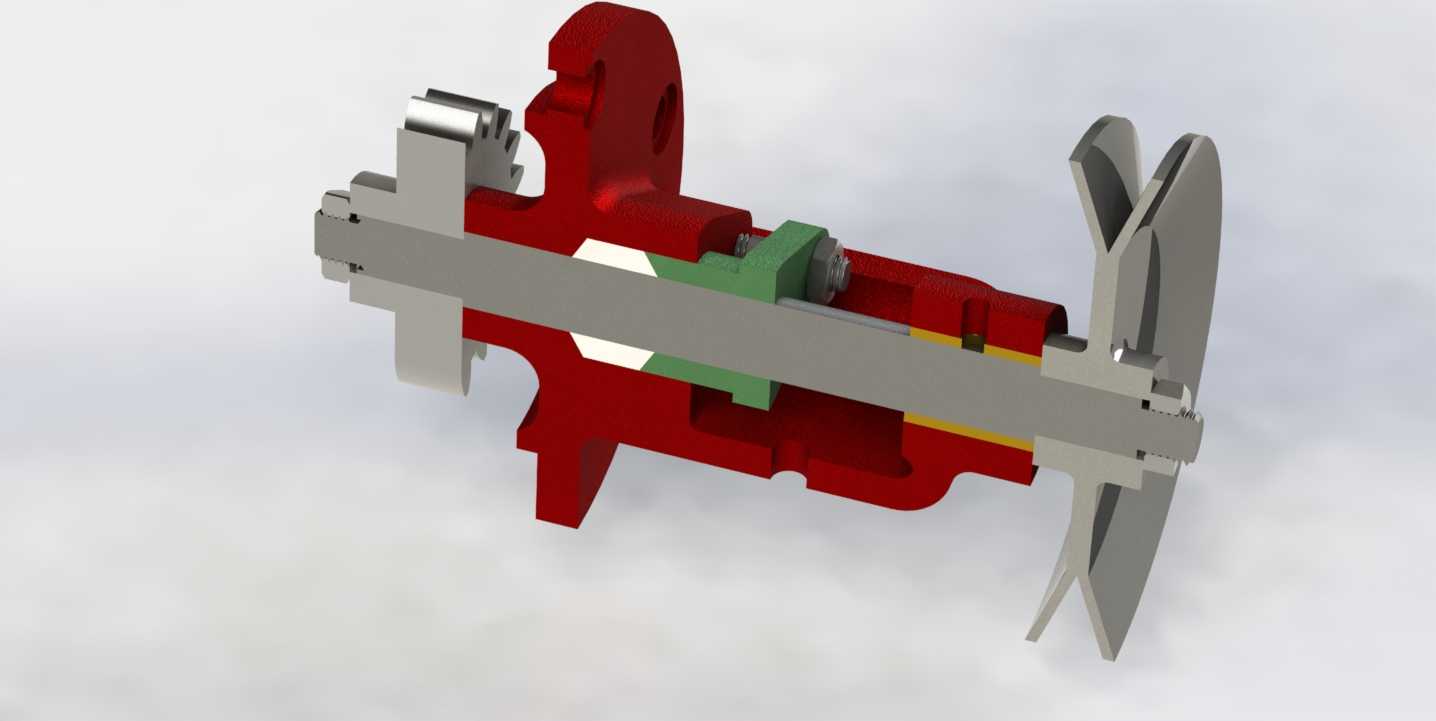

设计过程中充分考虑了传动部件的受力特性，支撑轴采用阶梯轴结构，不同轴段分别匹配轴承、带轮、离合压盘的安装尺寸，轴承位的公差选择过渡配合，保证轴承内圈与轴同步转动无相对滑动；带轮与轴之间采用键连接传递扭矩，避免大扭矩传递时带轮与轴发生相对转动；离合压盘部位采用弹性压紧结构，可通过端部的锁紧螺母调整压紧力，从而控制传动的结合与断开，实现动力传输的通断控制。整体结构的轴向安装尺寸紧凑，径向轮廓以带轮最大外径为边界，安装支座的法兰孔位采用对称分布设计，可适配不同角度的安装需求，外部无突出的尖锐结构，转动部位的轮廓做了圆角过渡处理，降低高速转动时的风阻与安全风险。传动过程中，动力从输入端齿轮传入，经过支撑轴传递到V型带轮，再通过三角带将动力传递到从动工作部件，离合结构动作时可切断轴与带轮之间的动力传递，实现空载启动或者工作端的启停控制，无需频繁切断动力源的动力输出，大幅提升小型动力设备的操作便捷性。
