带端部阀组的紧凑型气动执行气缸结构

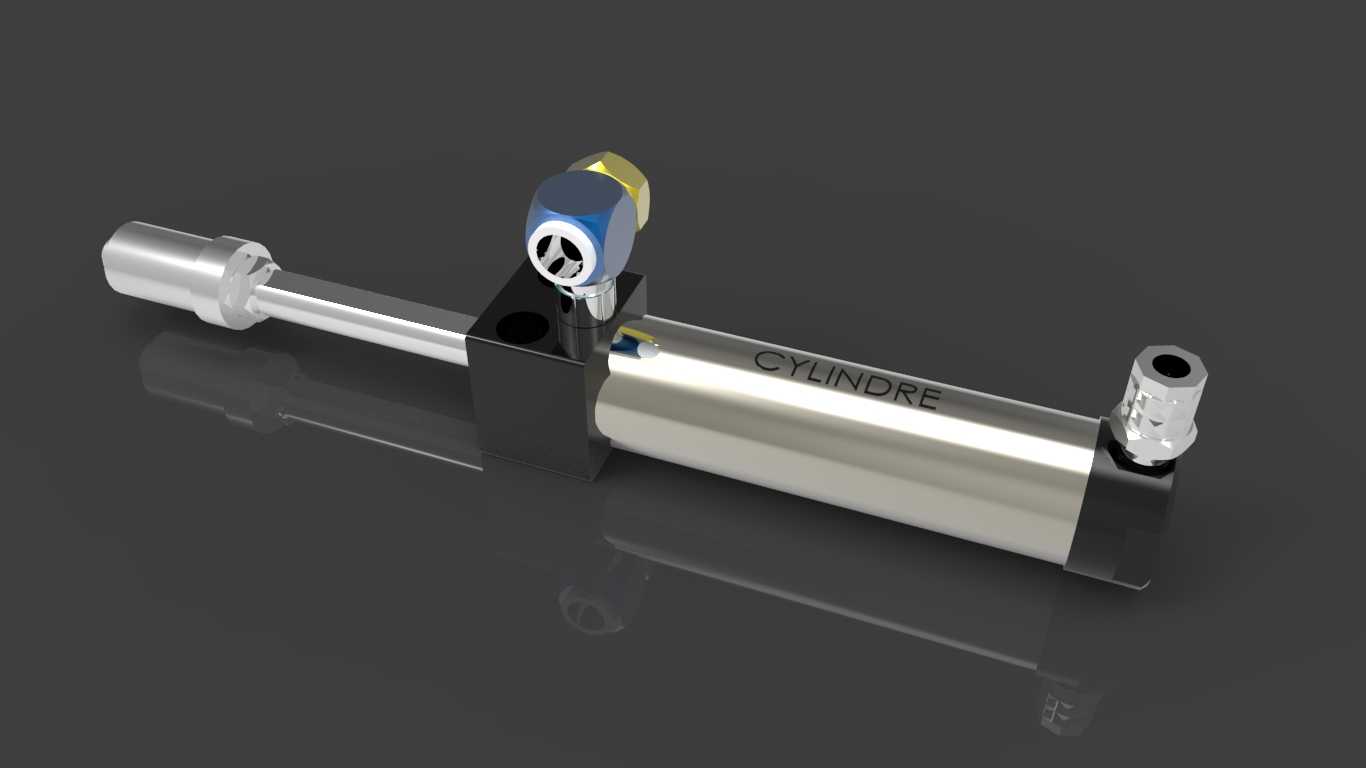

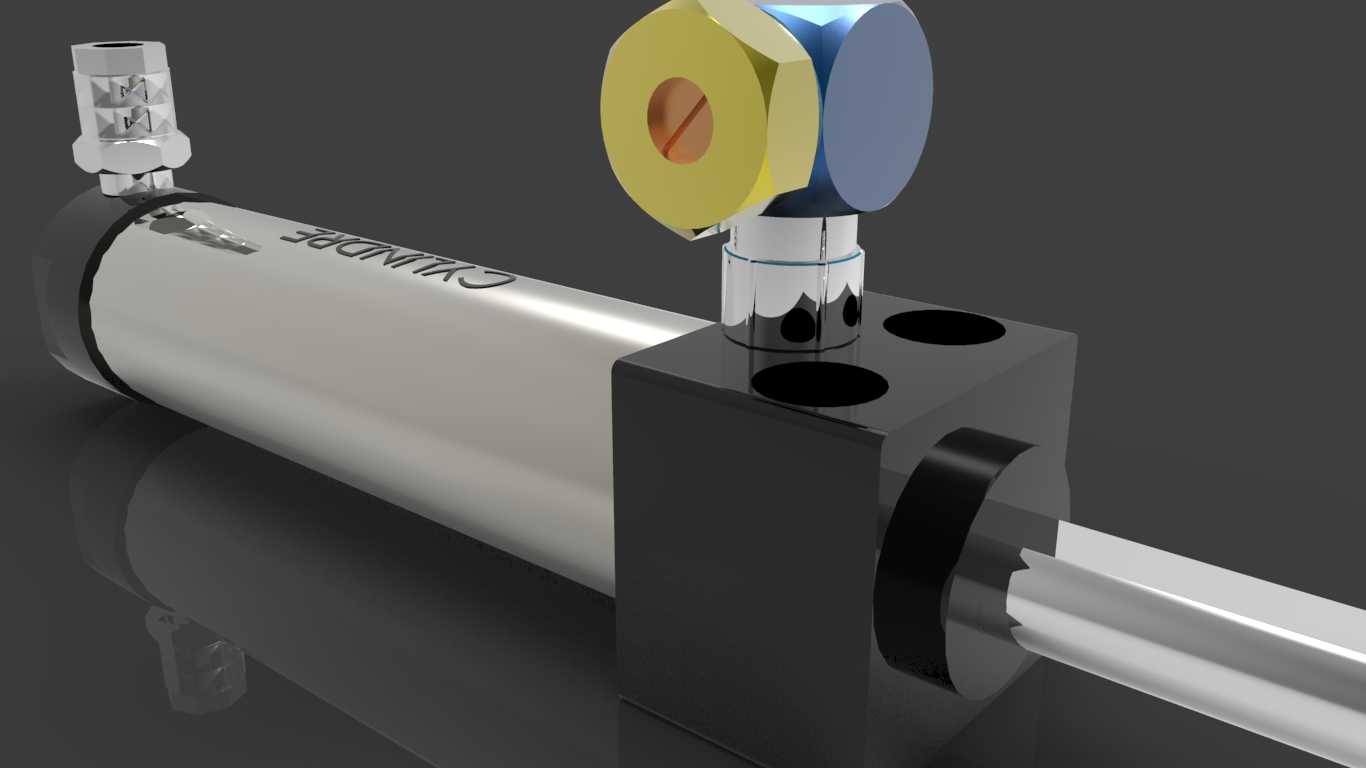

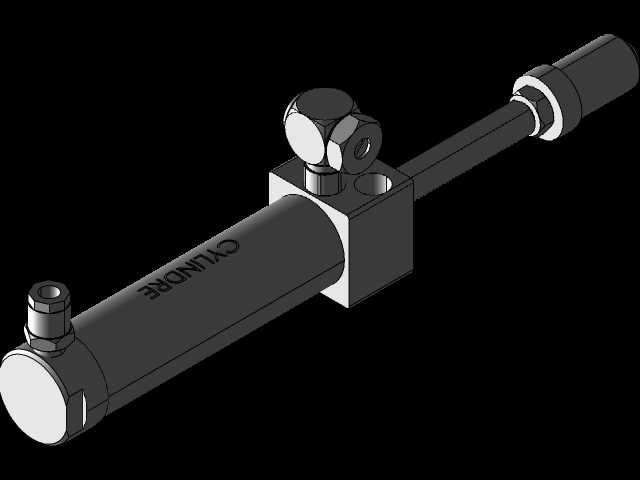

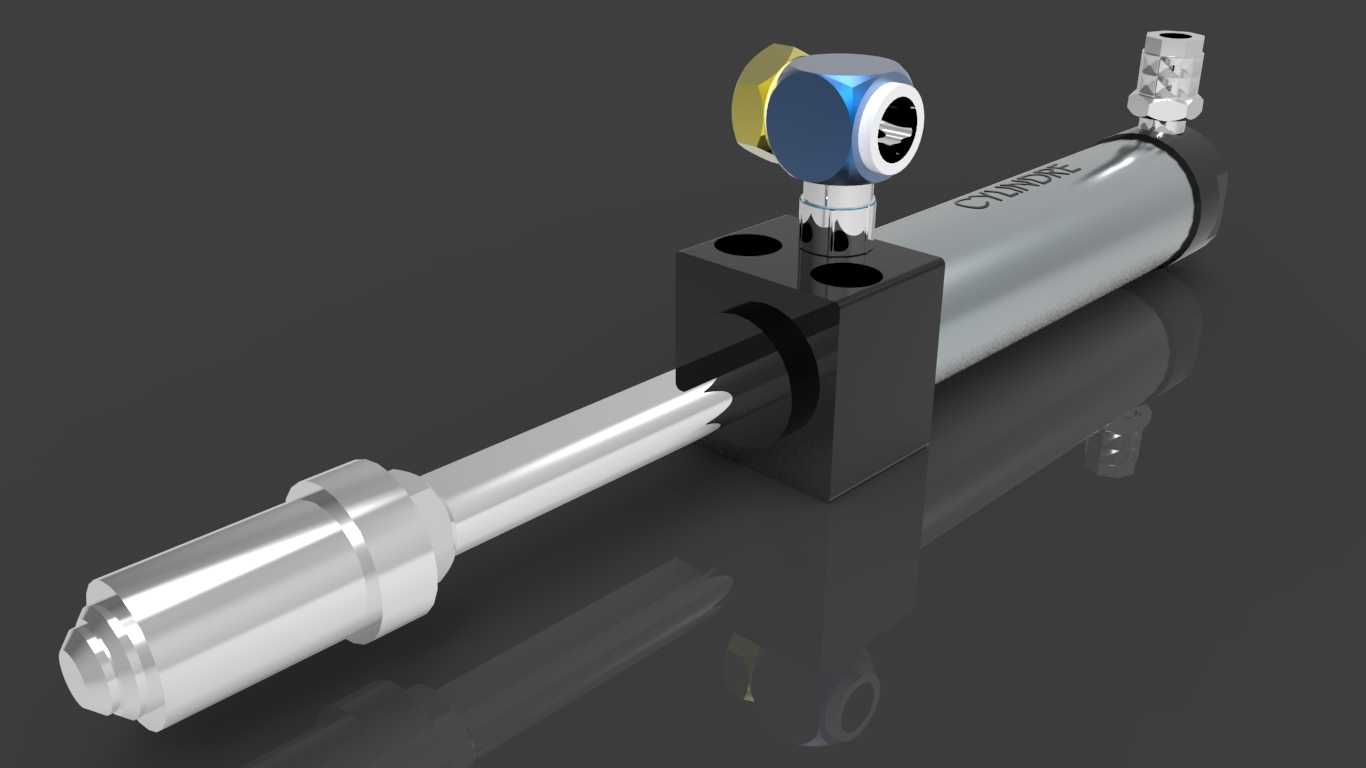

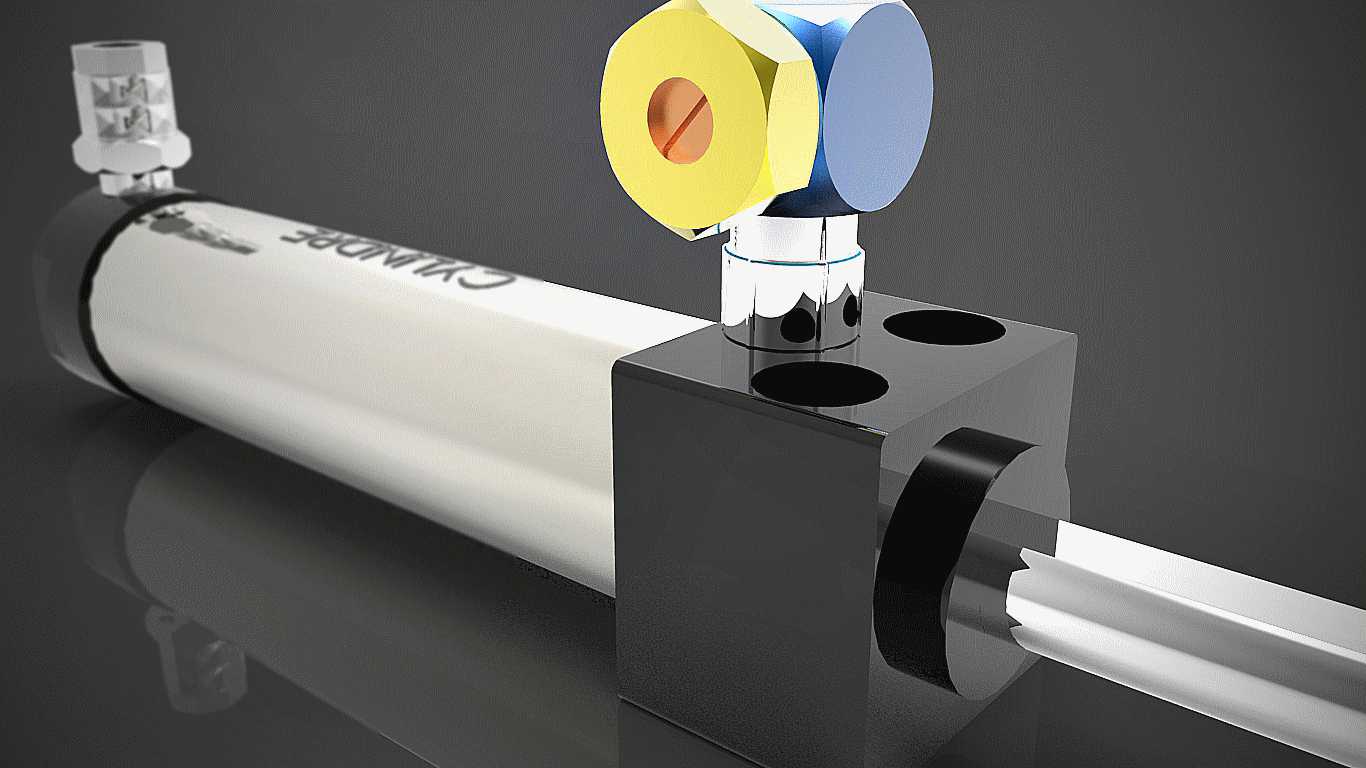

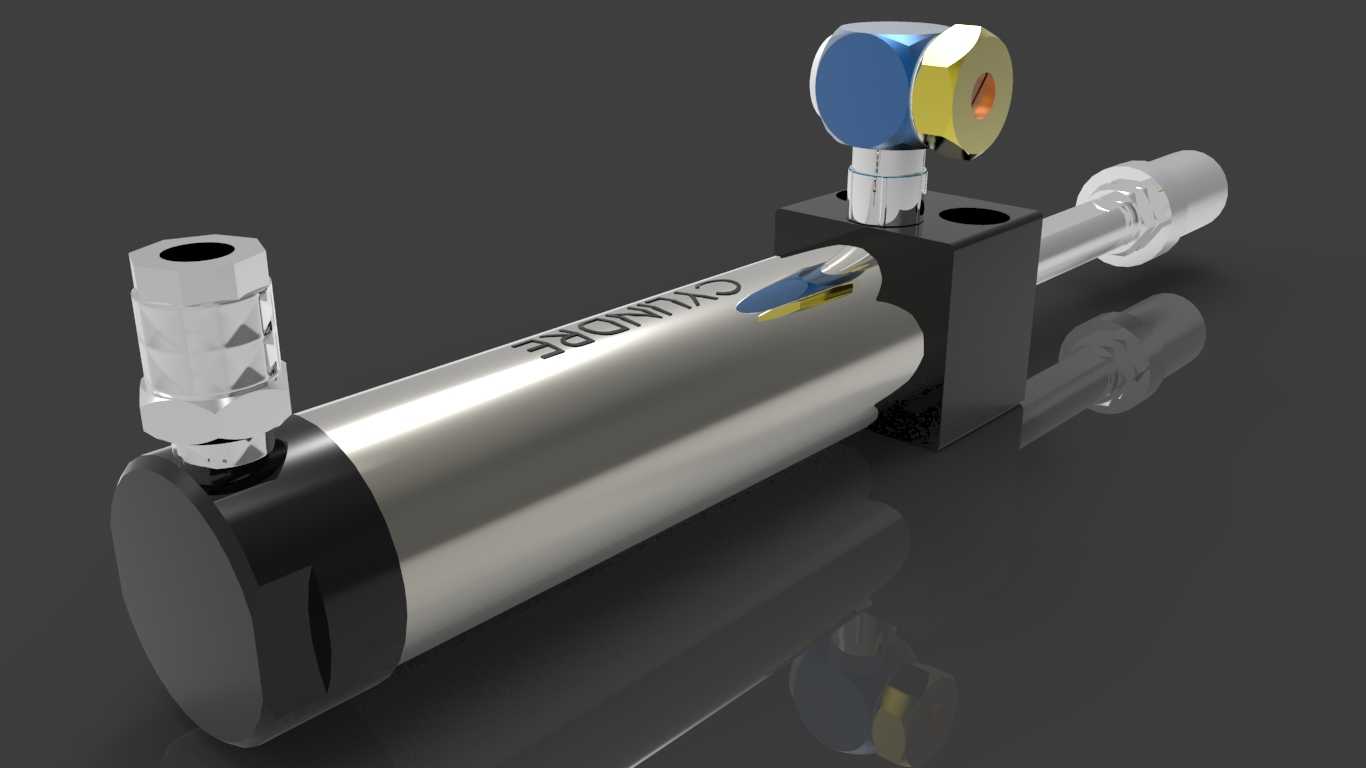

这款气动执行元件是面向工业自动化生产线、工装夹具系统、轻工包装设备等场景设计的直线驱动部件，核心作用是将压缩空气的压力能转化为活塞杆的直线往复机械能，为各类需要往复直线动作的工位提供稳定的推拉力输出，可完成工件夹紧、工位推送、物料顶升、闸门启闭等常见的工业动作，在电子装配、五金加工、食品包装、纺织印染等多个领域的气动回路中都有广泛的适配空间。从功能特性来看，这款气缸采用了缸体端部集成阀组的紧凑化设计，将气路控制接口直接整合在缸头端面上，省去了传统分体式安装时外接阀件与缸体之间的冗余管路，既减少了气路泄漏的风险点，也大幅压缩了元件整体的安装占用空间，适合布局空间紧张的紧凑型自动化设备使用。缸体采用圆形光滑缸筒搭配方形安装端座的组合结构，方形端座上预留了标准的通孔安装位，可直接通过螺栓完成缸体的固定安装，不需要额外搭配安装附件，安装对位便捷，能有效缩短设备的装配调试周期。活塞杆采用硬质镀铬处理，表面粗糙度低，耐磨性能优异，配合缸筒内部的密封结构，能在长期往复运动中保持稳定的密封效果，降低压缩空气的泄漏损耗，保证输出力的稳定性。在设计思路上，这款气缸优先考虑了工业场景下的安装适配性与维护便捷性，端部的阀组接口采用标准的通用连接尺寸，可兼容常规规格的气动快插接头，现场气路连接操作简单；缸体两端设置了缓冲结构，可在活塞杆运行到行程端点时吸收冲击动能，避免活塞与端盖发生刚性碰撞，既降低了设备运行时的噪音，也能延长气缸整体的使用寿命。从安装边界来看，方形端座的安装孔位间距符合通用紧凑型气缸的安装尺寸规范，缸筒外径、活塞杆直径、伸出端连接尺寸都适配常规的气动辅件安装标准，可直接替换同规格的传统气缸完成设备升级，不需要对原有设备的安装位进行二次改造。缸体侧面预留了传感器安装槽位，可搭配磁性开关实时检测活塞杆的伸出与缩回位置，为设备的自动化逻辑控制提供精准的位置反馈信号，满足自动化生产线的闭环控制需求。整体结构没有冗余的设计部件，所有结构都围绕提升安装便捷性、压缩占用空间、提升运行稳定性展开，兼顾了小空间安装的适配需求与长期运行的可靠性，适合各类中小型自动化设备的直线驱动工位使用。
