双轮导向管材输送限位支撑装置

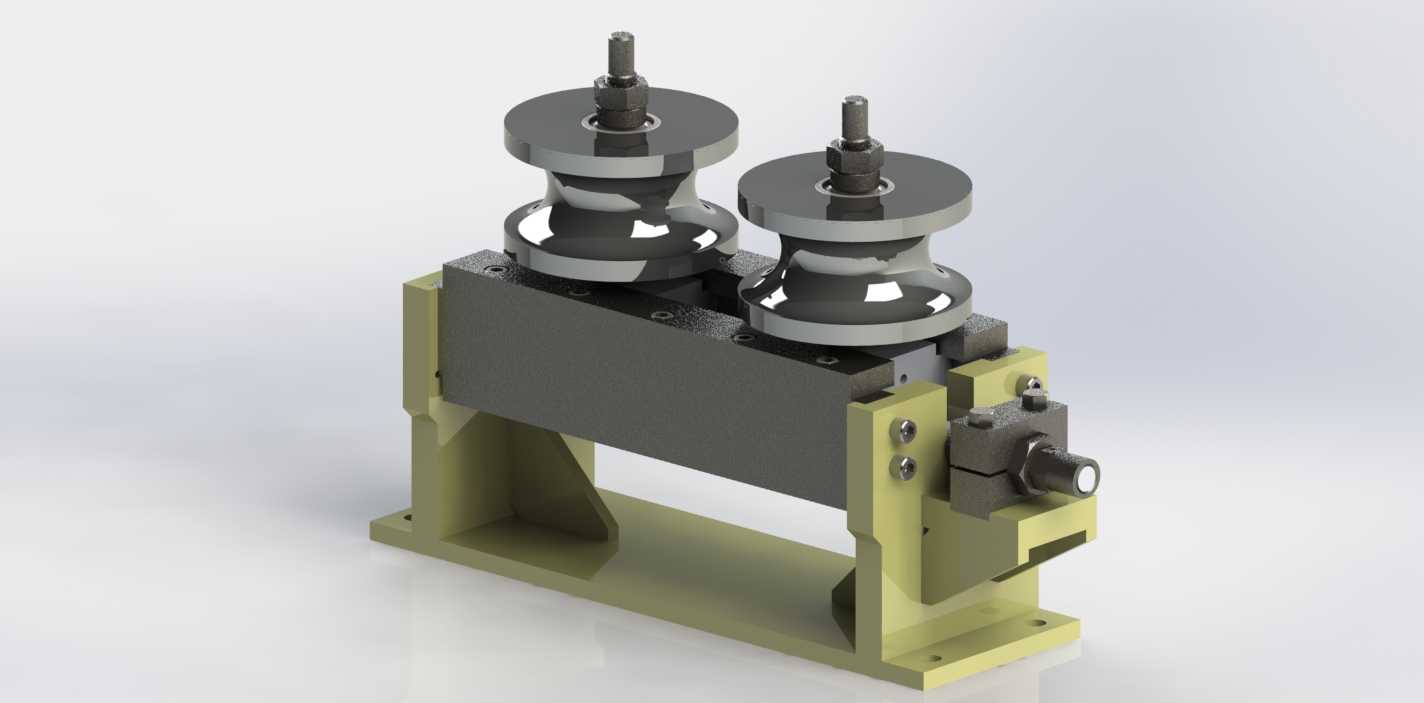

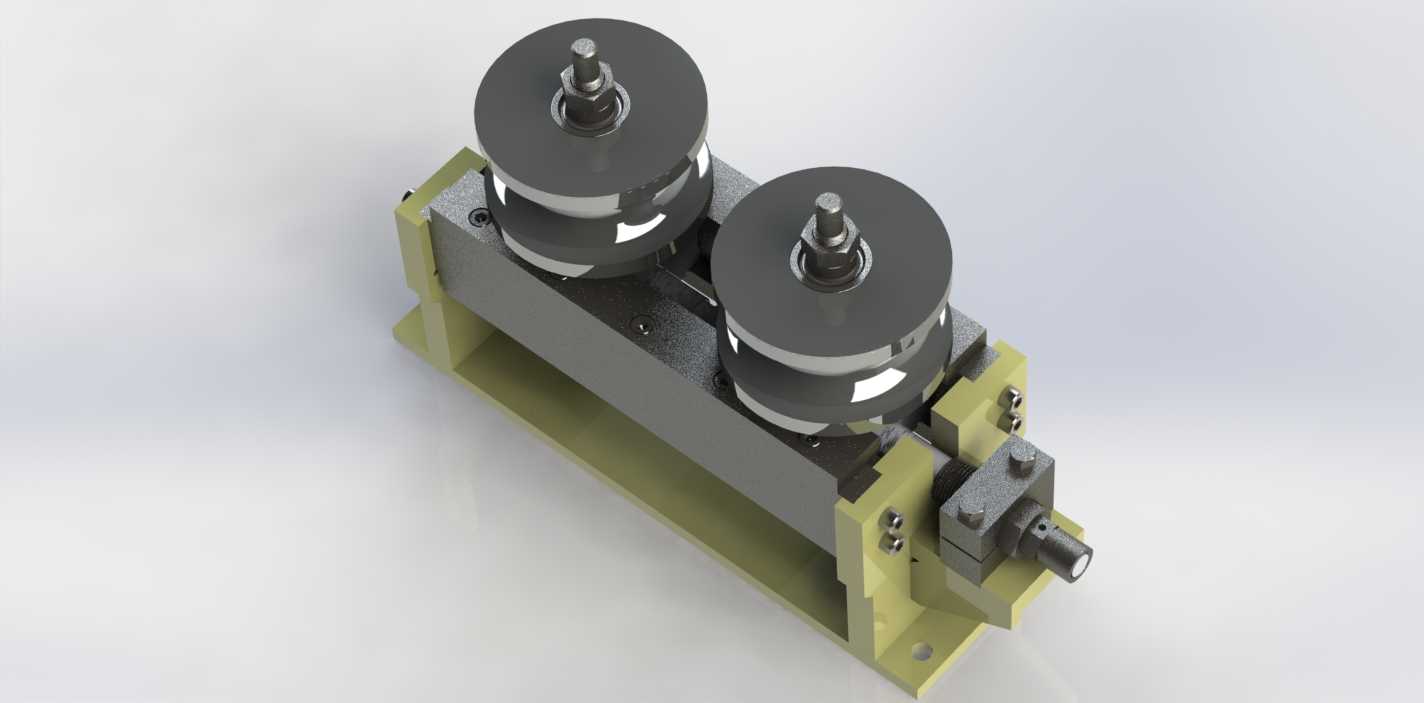

该装置主要应用于管材加工、线缆包覆、型材轧制等连续生产输送场景，在生产线中承担管材行进过程中的径向限位、导向支撑作用，可有效避免长尺寸管材在高速输送过程中出现径向跳动、偏摆移位问题，保障管材进给的直线度与位置精度，为后续的切割、焊接、包覆、校直等工序提供稳定的进料基准，适配金属圆管、塑料管材、同轴电缆等多种圆形截面长材的输送导向需求。装置采用双凹面导向轮对称布局设计，两个导向轮的环形凹槽曲率与常规输送管材的外径区间匹配，可从管材两侧形成环抱式限位，相比单轮导向结构，能同时约束管材两个方向的径向位移，大幅降低输送过程中的振动幅度，导向轮上部设置的调节结构可根据实际输送管材的外径尺寸微调两轮的间距，适配一定直径范围内的管材输送需求，无需更换导向轮即可完成多规格产品的生产切换。整体支撑结构采用分体式设计，下部为带安装孔的一体式铸造支撑底座，底座通过加强筋提升整体抗扭、抗弯强度，可承受管材输送过程中产生的持续径向载荷，避免长期运行出现结构变形；中部为安装导向轮的主体承载座，承载座与底座之间采用定位止口配合，保障装配后导向轮的轴线平行度与位置精度；侧部设置的调节锁紧组件可在轮距调整完成后锁止固定位置，避免运行过程中出现轮距偏移。安装边界方面，底座的安装孔位按照通用生产线的型材机架安装尺寸设计，可直接固定在生产线的铝型材或钢制机架上，整体结构紧凑，占用生产线的横向安装空间较小，导向轮的工作面高度可通过底座与机架之间的垫片进行微调，可匹配不同高度的输送线进料高度需求。导向轮采用高硬度耐磨材质设计，长期与管材表面接触摩擦不易出现凹槽磨损，可降低长期运行的维护更换频率，整体结构无复杂传动部件，运行过程中无需额外动力输入，依靠管材行进的摩擦力带动导向轮被动转动，运行阻力小，不会对管材表面造成划伤，适配表面质量要求较高的成品管材输送场景。
