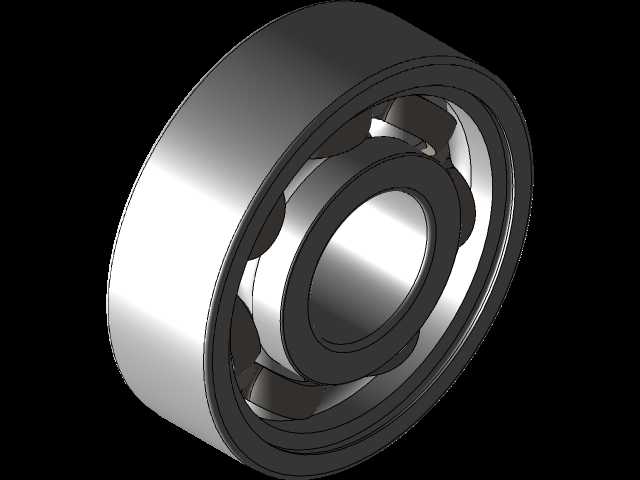

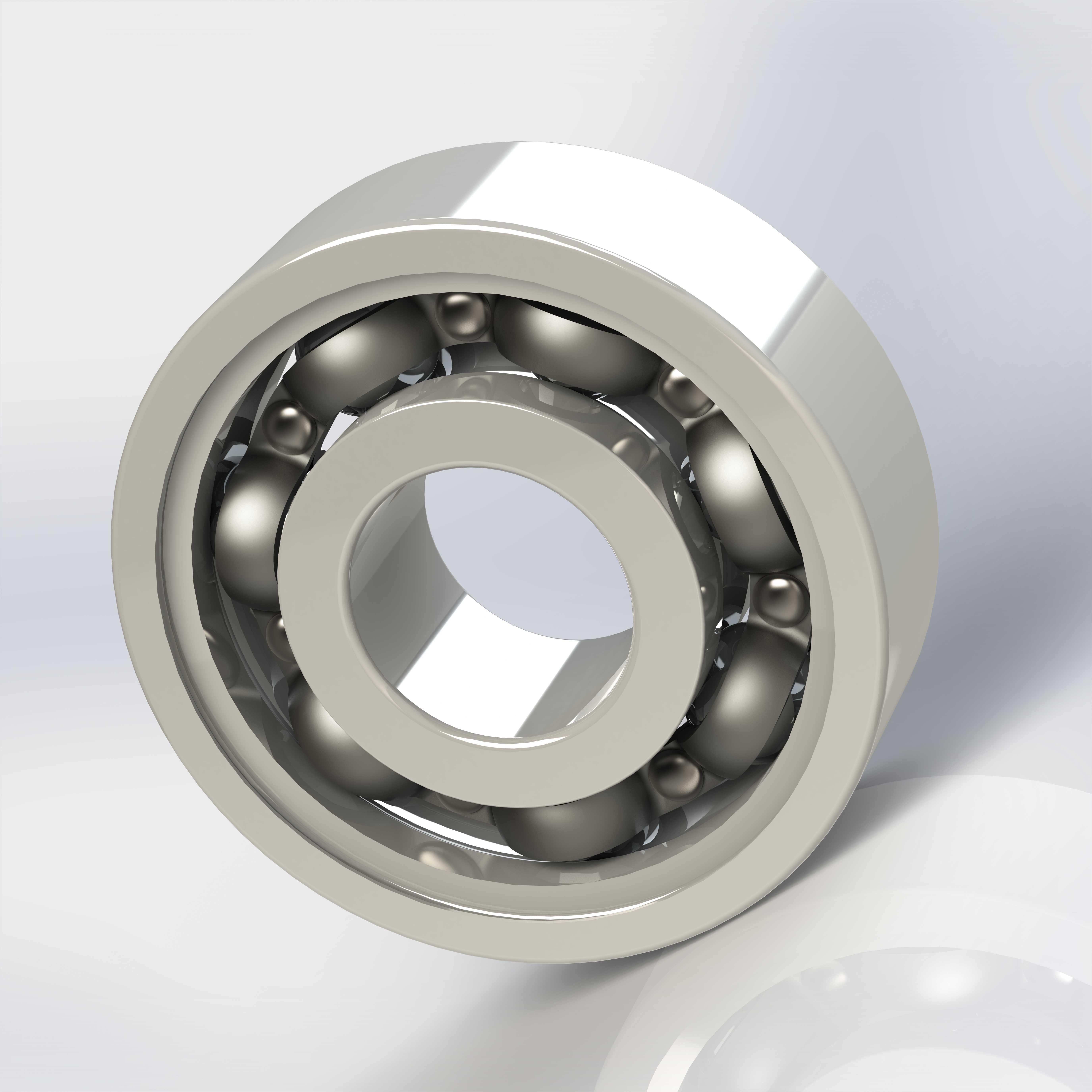

SKF608型深沟滚珠轴承结构设计

这款滚珠轴承是面向轻载旋转传动场景开发的标准支撑部件，核心适配内径8mm的转轴安装需求，整体外径22mm，总厚度7mm，属于微型深沟球轴承的常规尺寸序列，能够在紧凑的安装空间内为旋转轴提供稳定的径向支撑，同时可承受一定程度的轴向载荷，广泛应用于小型电机输出端、办公设备传动辊、家用小电器转轴、轻型输送线托辊、3D打印机运动轴、滑板轮组、渔具线轮等对旋转精度有基础要求、载荷水平偏低的民用及轻工设备场景中。

在实际设备运行过程中，这类轴承的核心作用是承接转轴与固定基座之间的载荷，将转轴运转时的滑动摩擦转化为滚动体与滚道之间的滚动摩擦，大幅降低传动过程中的阻力损耗，减少转轴与安装座的接触磨损，有效延长整套传动机构的使用寿命。设计过程中参考成熟的SKF608轴承结构逻辑，对内外圈滚道的曲率半径进行了匹配优化，保证滚珠与滚道的接触应力分布均匀，避免局部应力集中导致的早期疲劳失效；保持架采用兜孔式结构，均匀分隔每一颗滚珠，防止运转过程中滚珠之间相互碰撞摩擦，同时保证所有滚珠沿滚道圆周方向均匀分布，让轴承运转过程更加平稳，降低高速运转时的振动与噪音水平。

从安装边界来看，该轴承的内圈与转轴采用过渡配合，可通过顶丝或者轴肩实现轴向定位，外圈与安装座孔采用间隙配合方便拆装维护，整体尺寸完全符合行业通用的608轴承安装规范，无需额外定制安装结构即可直接替换同型号的标准轴承产品。装配结构设计上采用虚拟零件整合的思路，将内圈、外圈、滚动体、保持架等所有独立零件整合在统一的装配体系中，既完整还原了轴承的实际装配关系，也清晰展示了各部件之间的配合间隙与运动逻辑，能够直观呈现轴承运转时滚动体沿滚道循环滚动的工作状态，不管是用于机械原理教学演示，还是用于设备整机的装配干涉校验，都能提供精准的结构参考。针对日常使用场景，该结构的密封槽位也预留了标准密封件的安装空间，可根据使用环境的防尘、防污需求加装接触式或非接触式密封圈，避免外界粉尘、水汽进入滚道内部破坏润滑脂性能，进一步提升轴承在复杂工况下的适应能力。
