35毫米管径曼弗罗托T形管夹结构设计

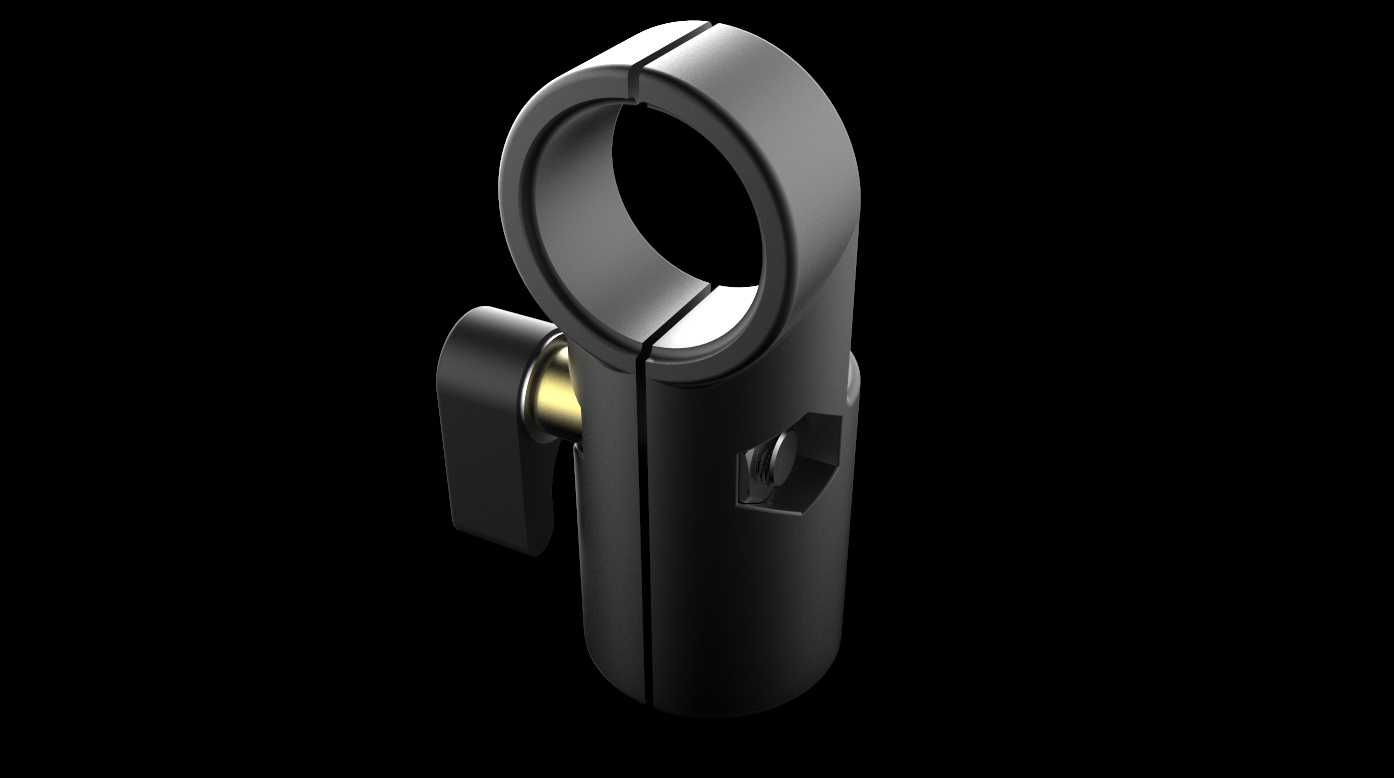

这款T形管夹是面向摄影支撑系统、轻型设备支架领域开发的专用锁紧连接件，核心适配外径35毫米的圆管杆件，在影视器材搭建、户外摄影万向支架组装、轻型设备悬臂支撑等场景中承担杆件连接、位置锁定、角度固定的核心作用，能够为外接设备提供稳定的夹持基础，避免杆件滑动移位影响设备定位精度。从功能特性来看，该管夹采用开口抱合式结构设计，主体为纵向贯通的圆柱夹套，侧面配置旋钮式锁紧机构，通过旋转旋钮带动内部锁紧件收缩夹套开口，即可实现对穿入管件的抱紧锁定，锁紧操作无需额外工具，徒手即可完成松紧调节，锁紧后抱合力均匀分布在管件接触面上，不会对管件表面造成压痕损伤，同时能承受较大的径向载荷与轴向扭转力，满足摄影设备搭载时的承重稳定性要求。夹套侧面预留的内六角安装位可用于外接拓展配件，能够对接法兰、轴承座等标准连接件，实现多方向的杆件拼接拓展，为搭建多维度支撑框架提供了充足的扩展空间。在设计思路上，这款管夹充分考量了实际使用中的轻量化与强度平衡需求，主体结构采用等壁厚设计，在保证夹套整体刚性的前提下尽可能削减非受力区域的材料厚度，降低整体自重，避免给支撑管件带来额外的负载负担；开口处的应力释放槽设计能够让夹套在锁紧收缩时形变均匀，不会出现局部应力集中导致的夹套开裂问题，延长产品的使用寿命；锁紧旋钮的外形做了防滑纹理处理，即使在佩戴手套的操作场景下也能轻松施力旋转，适配户外作业、影视片场等复杂操作环境。从安装边界来看，该管夹的轴向长度与夹套外径经过精准匹配，安装时仅需将目标管件穿入夹套内孔，调整到预设位置后旋转锁紧旋钮即可完成固定，不需要在管件上额外加工定位孔或卡槽，对成品管件的兼容性极强；夹套侧面的拓展安装位采用标准内六角接口，能够适配市面上多数通用规格的连接螺丝，不需要定制专用连接件即可完成拓展组装，大幅降低了支撑系统的搭建成本与组装难度。在实际应用中，这类管夹不仅可以用于摄影器材的支架搭建，还可拓展用于轻型工业设备的杆件框架组装、家用DIY支架、户外露营装备的杆件连接等场景，凭借可靠的锁紧性能与便捷的操作方式，能够满足多场景下的圆管锁紧连接需求。
