三角折叠式自行车拖挂承载架结构设计

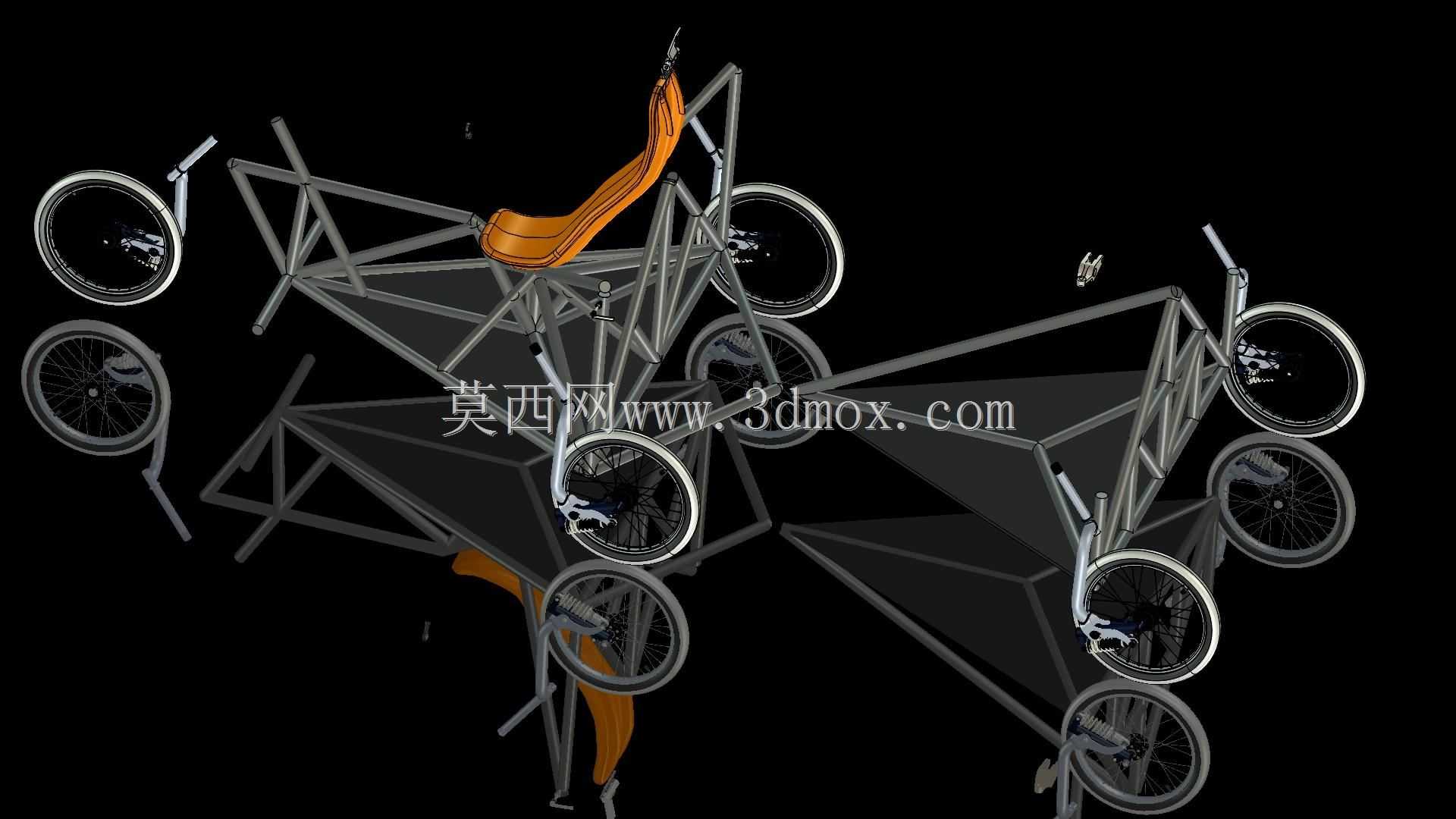

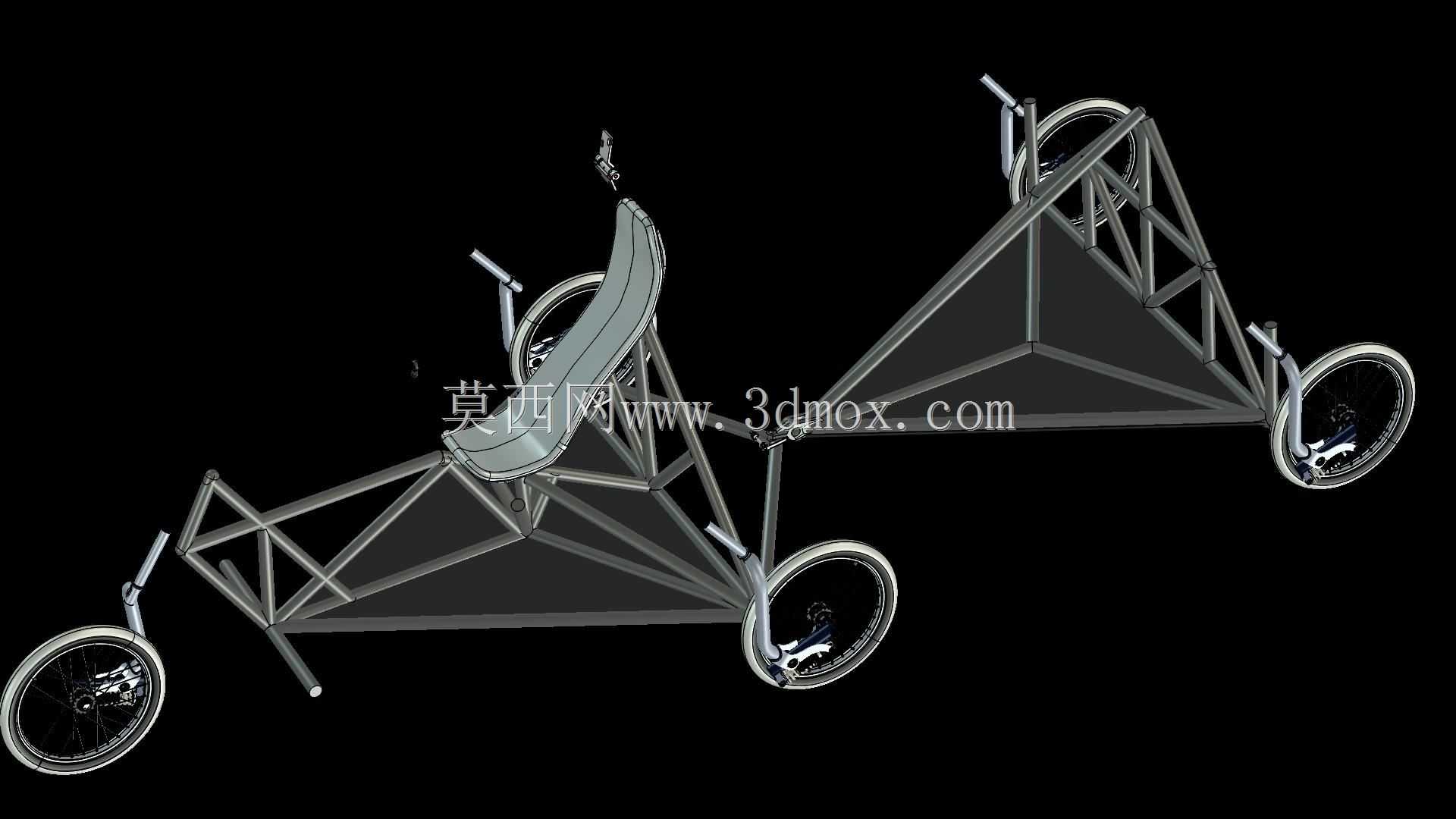

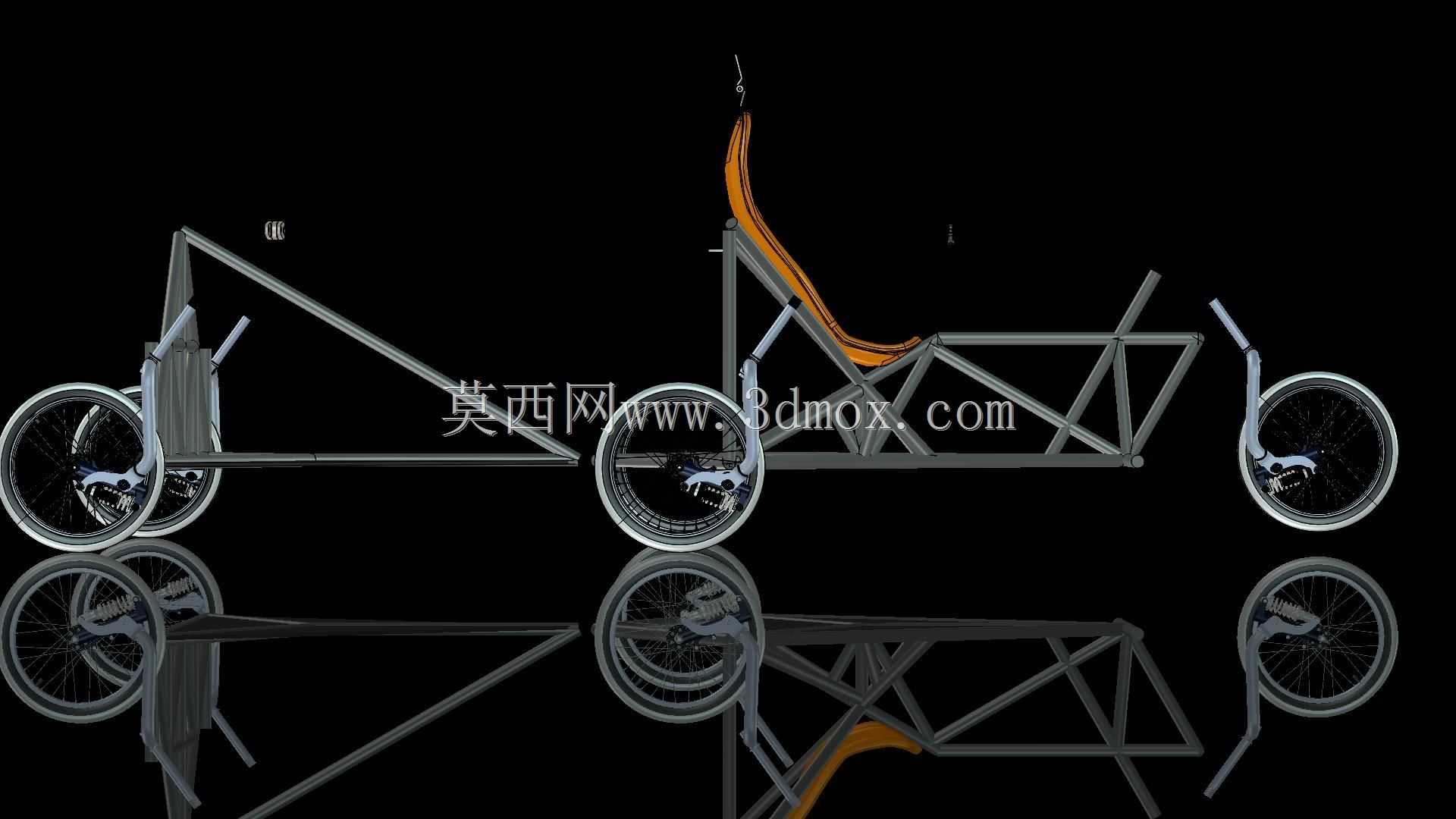

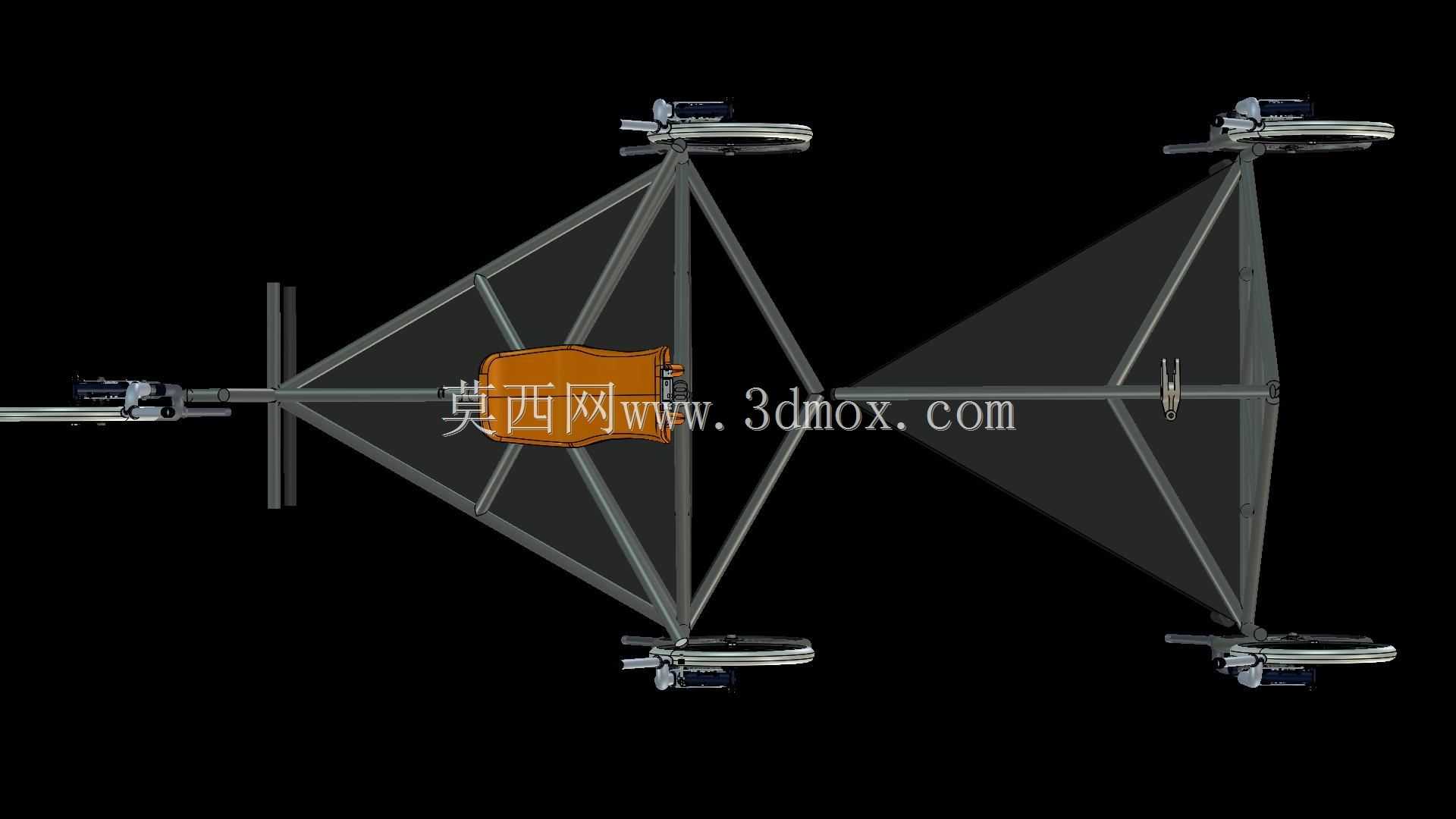

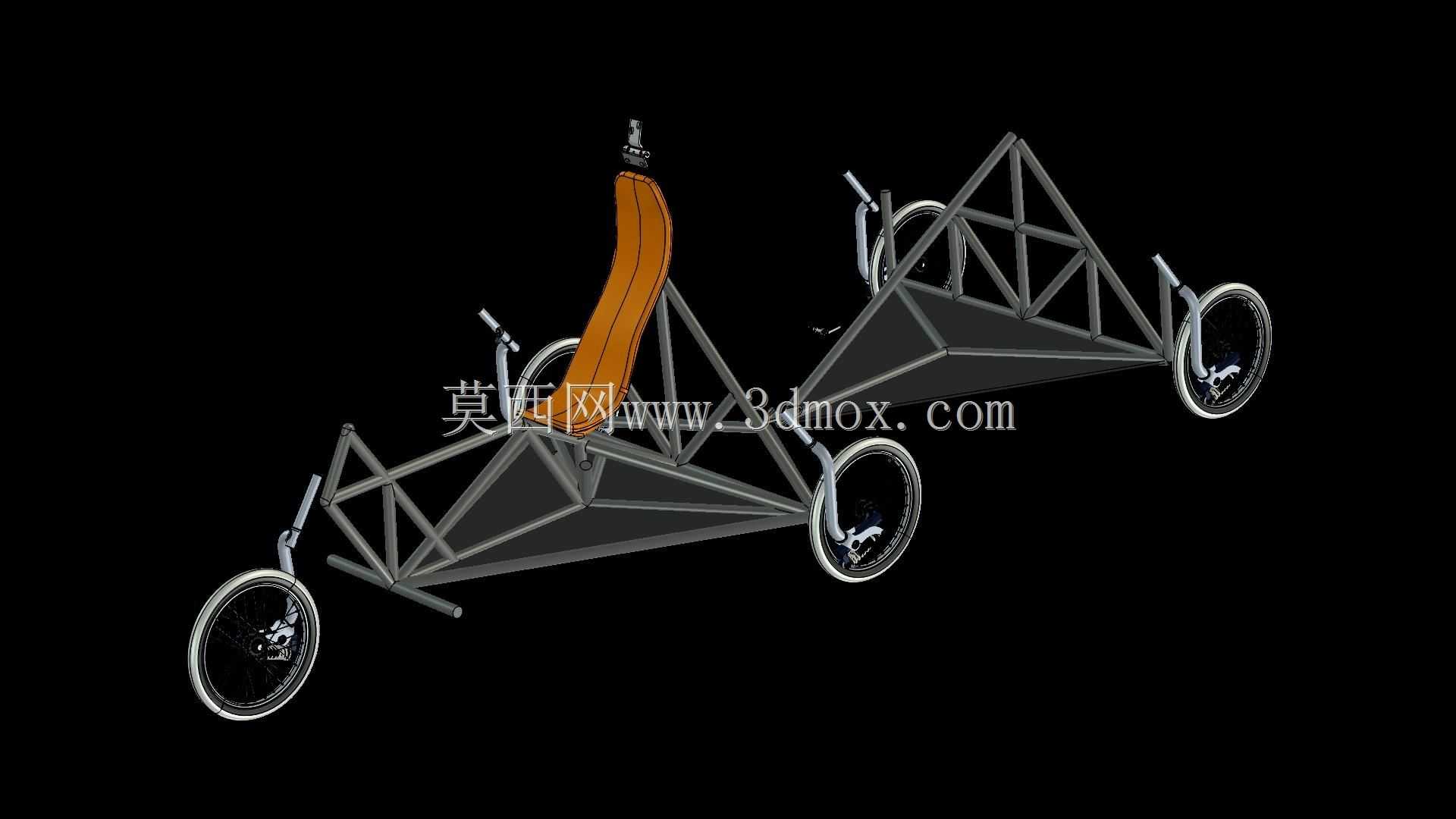

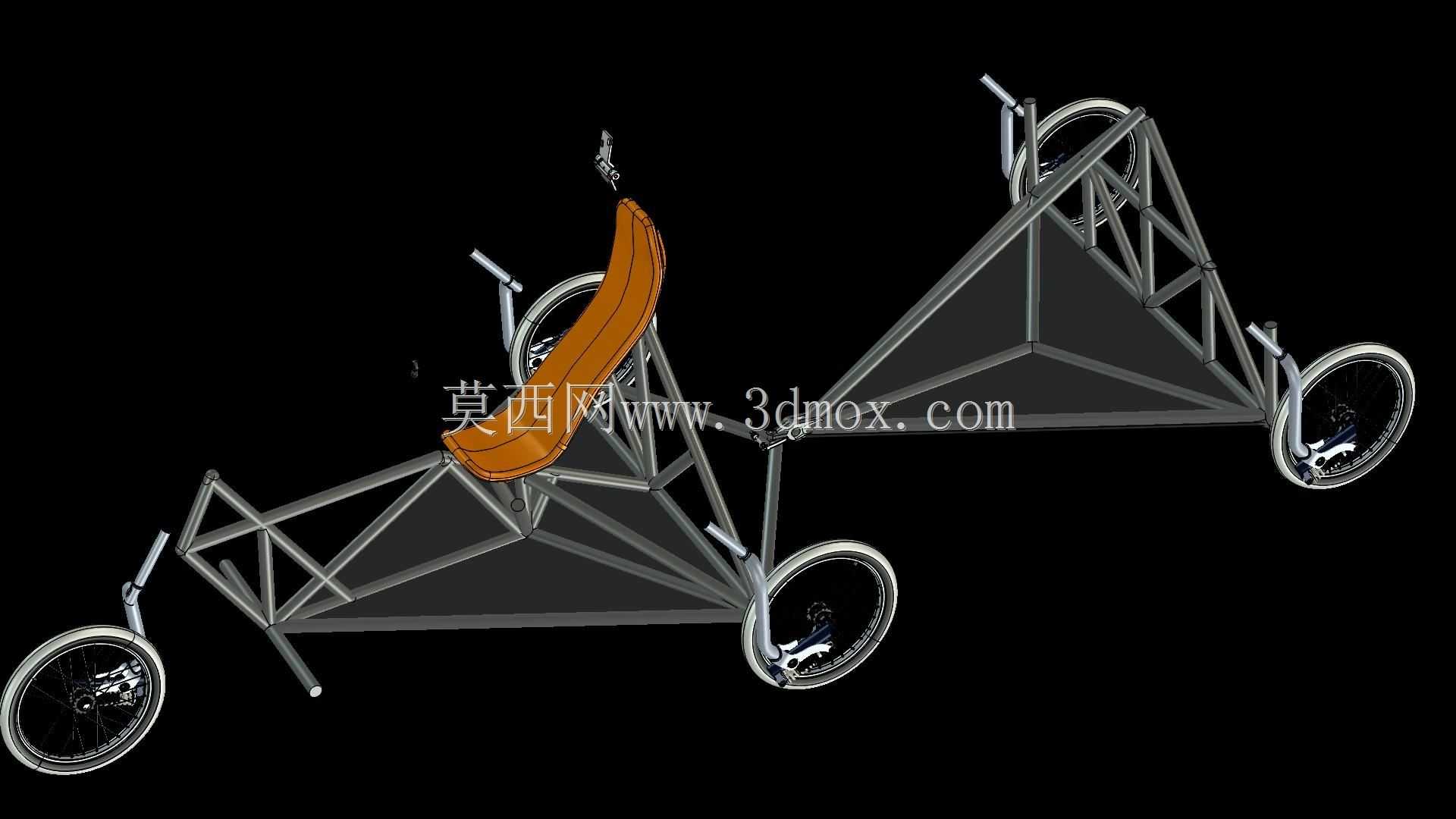

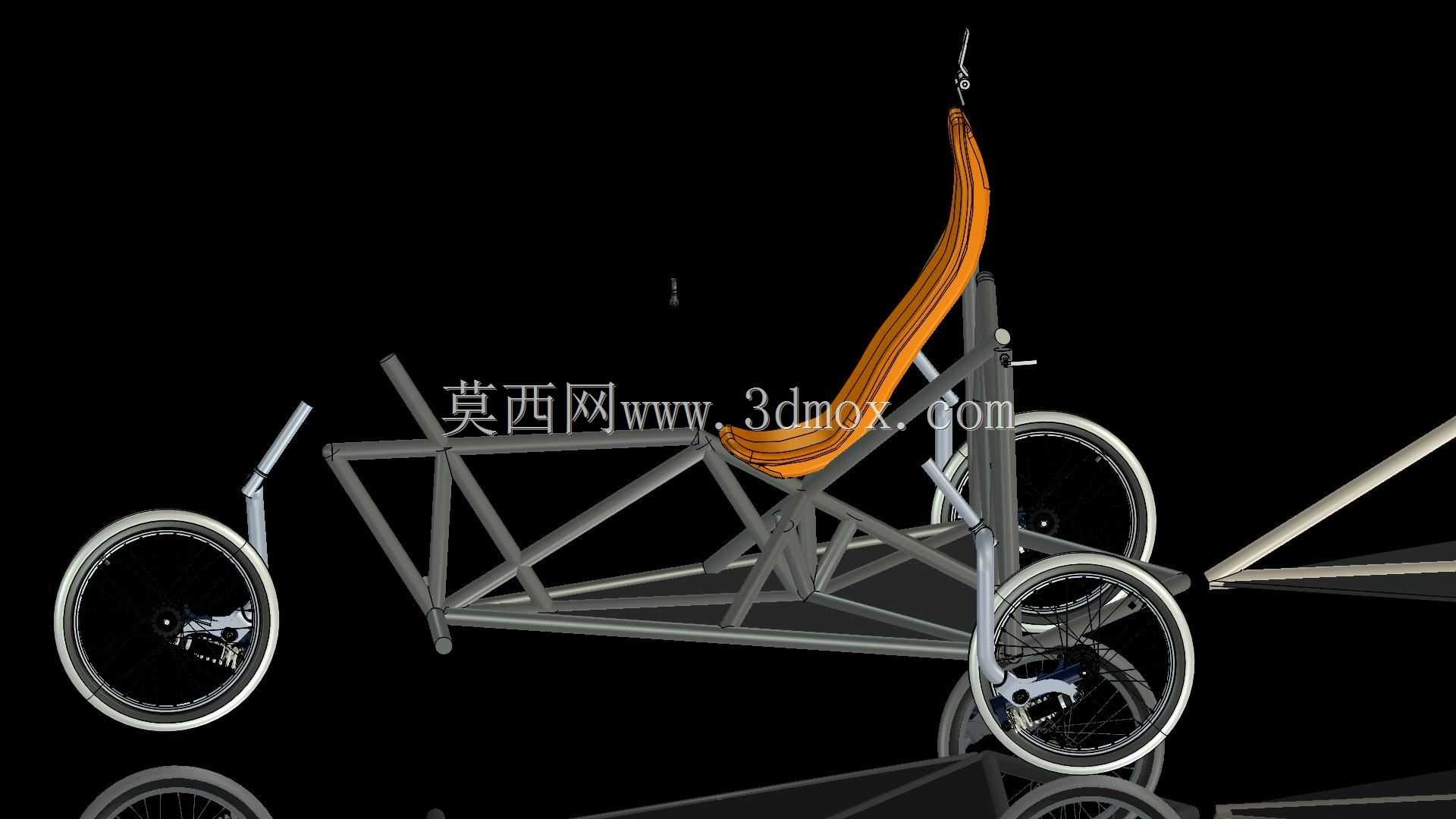

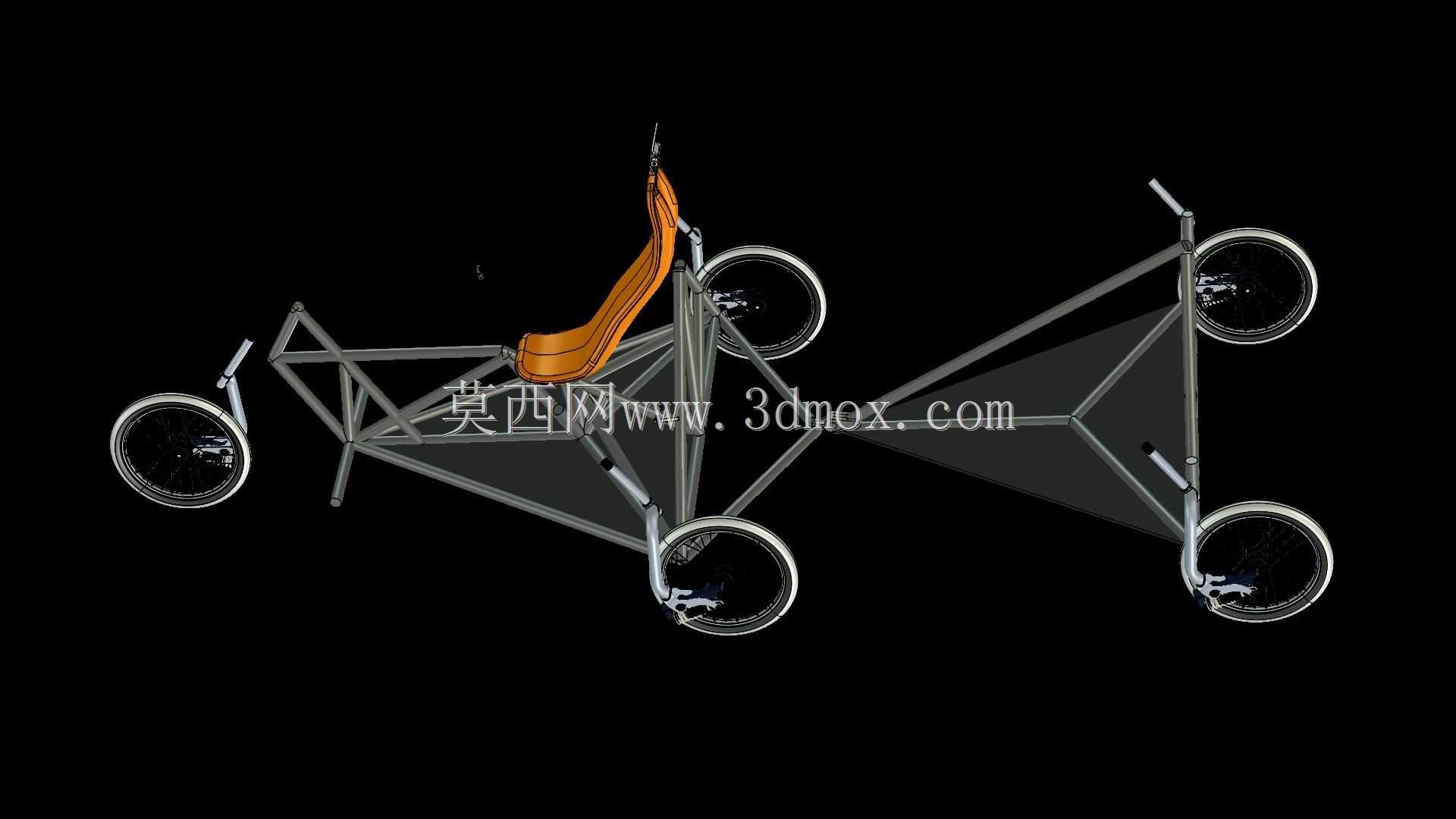

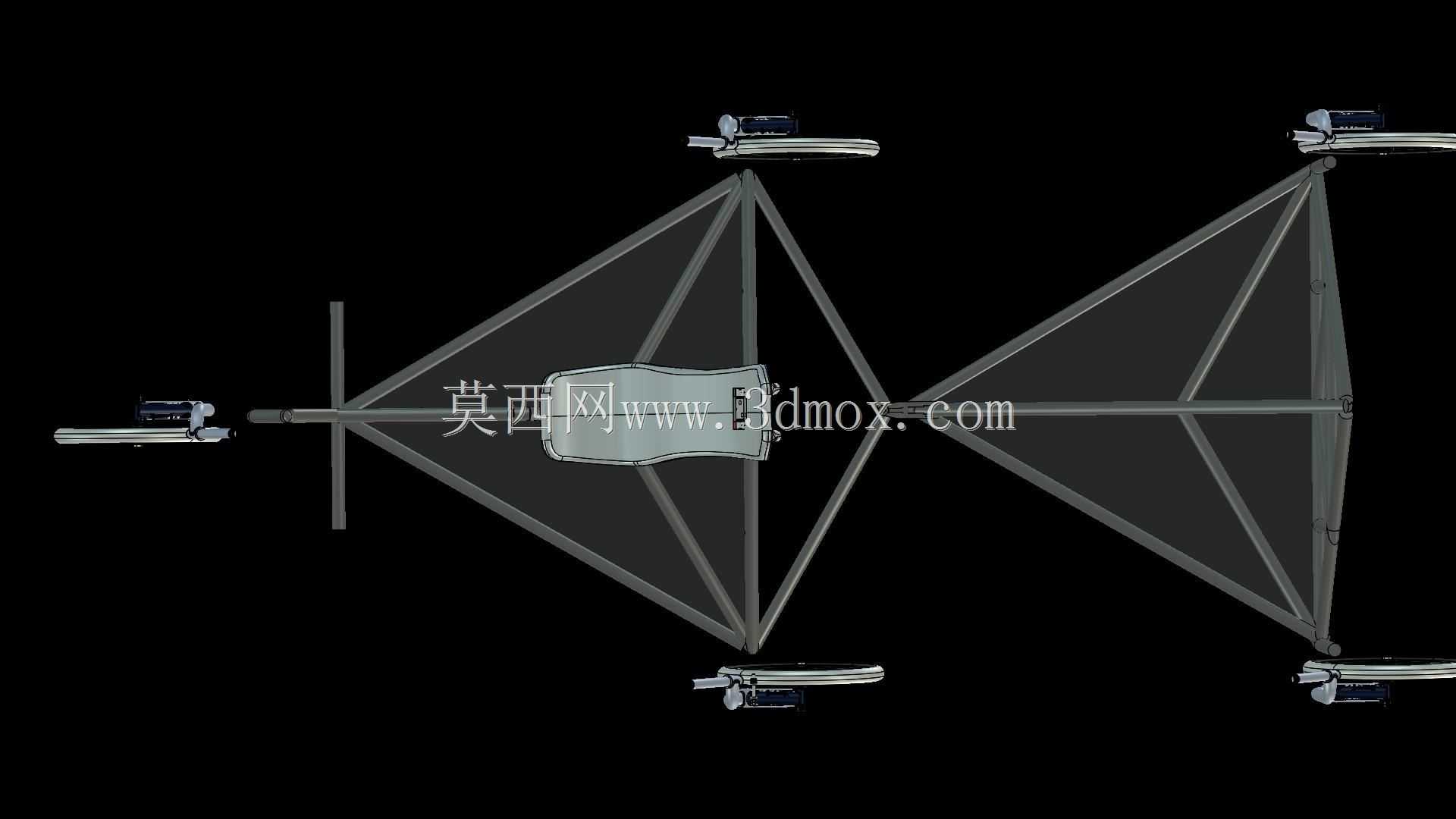

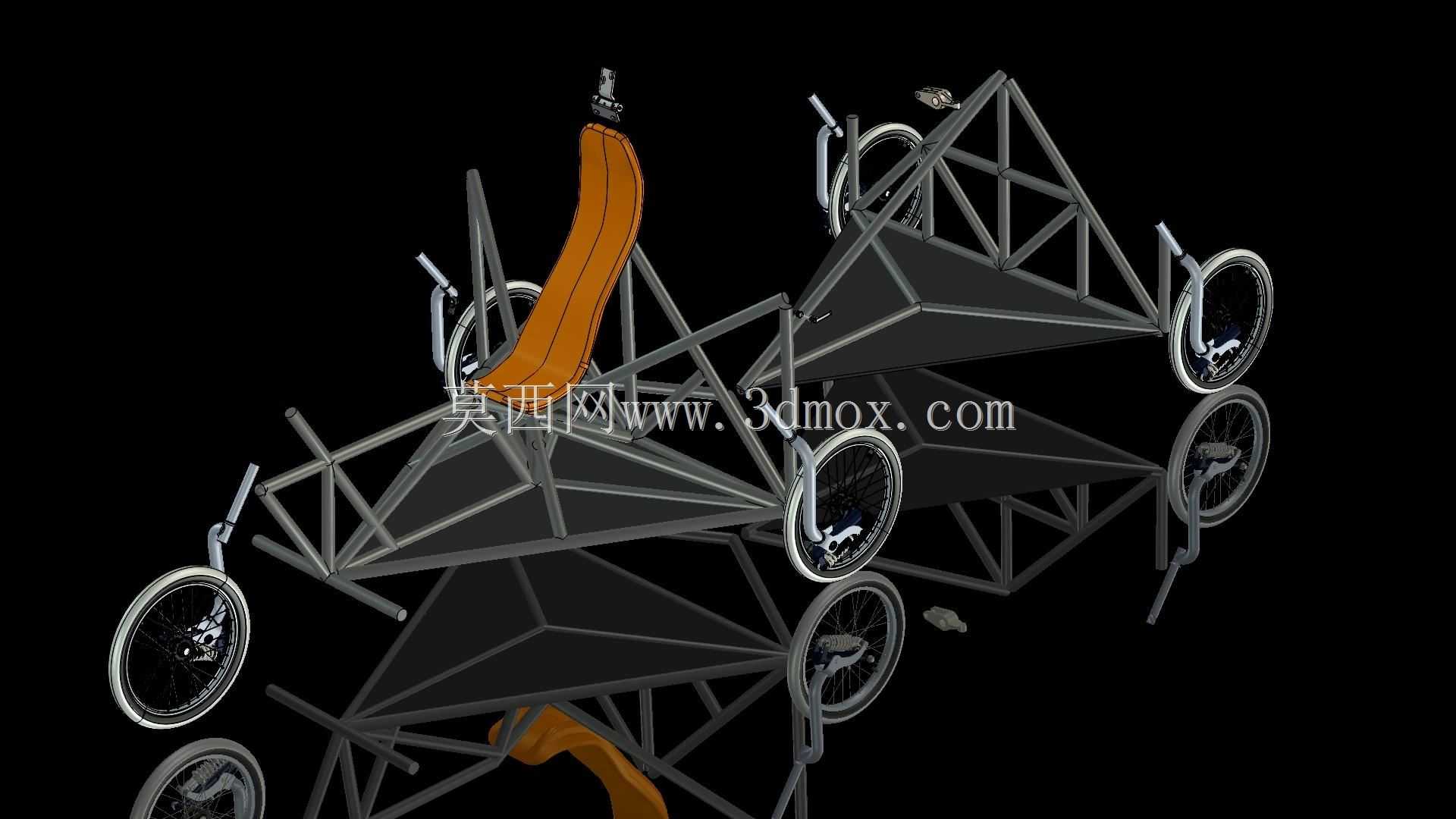

　　这款三角结构拖挂装置主要适配常规通勤、运动类自行车的尾部拖挂接口，可用于短途户外出行时承载露营装备、随身行李等轻量化物资，也可作为小型移动展示台的承载基底，满足骑行爱好者近郊出行、市集流动展示等场景的使用需求。整体结构采用三角形空间桁架布局，核心受力杆件选用轻质铝合金管材加工，在保证结构刚性的前提下尽可能降低自重，避免拖行过程中给骑行者带来额外的负重负担。设计过程中优先考虑了折叠收纳的可行性，所有铰接点位均设置快锁式定位结构，拖架可沿中部铰接轴反转折叠，折叠后整体轮廓尺寸可缩小至展开状态的三分之一，能够轻松放入汽车后备箱、住宅储物间等狭小空间，解决了传统固定式拖架存放占用空间大、携带不便的痛点。在悬架结构的处理上，

　　设计阶段尝试将弹性缓冲组件隐藏在三角形后角的管材内腔中，避免外露结构在拖行过程中剐蹭路边障碍物，同时缓冲行程经过多轮适配调整，可过滤铺装路面、轻度非铺装路面的小幅颠簸，保证承载物资不会因剧烈震动出现磕碰损坏。拖架与自行车的连接端采用通用型快夹接口，可适配市面上绝大多数座管直径在25.4mm至34.9mm之间的自行车，安装时无需对原车结构进行打孔、焊接等破坏性改装，仅需通过快夹螺栓锁紧即可完成装配，普通使用者无需专业工具即可在五分钟内完成安装或拆卸操作。拖架的轮组安装位预留了标准花鼓安装接口，可兼容常规12寸、14寸的小直径自行车轮组，轮距经过反复校核，拖行过程中不会出现与自行车后轮发生运动干涉的问题，

　　同时转弯时的侧倾角度经过模拟验证，在常规骑行速度下过弯不会出现侧翻风险。考虑到户外使用的拓展性，拖架中部的承载平台预留了多组标准绑带安装孔位，使用者可根据承载物资的尺寸灵活调整绑带固定位置，也可加装定制的帆布储物包、硬质储物箱等拓展配件；当拖架反转锁定后，展开的杆件可配合防水篷布快速搭建出小型六角形帐篷的支撑基底，无需额外携带帐篷支架，进一步降低了户外出行的装备携带量。结构设计过程中对各受力节点进行了载荷模拟验证，在额定承载50kg的工况下，各杆件的最大应力远低于铝合金材料的屈服强度，铰接点位的疲劳寿命可满足超过一万次折叠展开的使用需求，完全能够覆盖普通使用者的日常使用频率。拖架的所有杆件连接点位均采用防松锁紧结构，在长期颠簸拖行的工况下不会出现螺栓松动、结构移位的问题，外露金属件均做了阳极氧化防锈处理，在雨天、潮湿环境下使用也不会出现锈蚀失效的情况。
