摄像稳定器用万向调节支撑结构

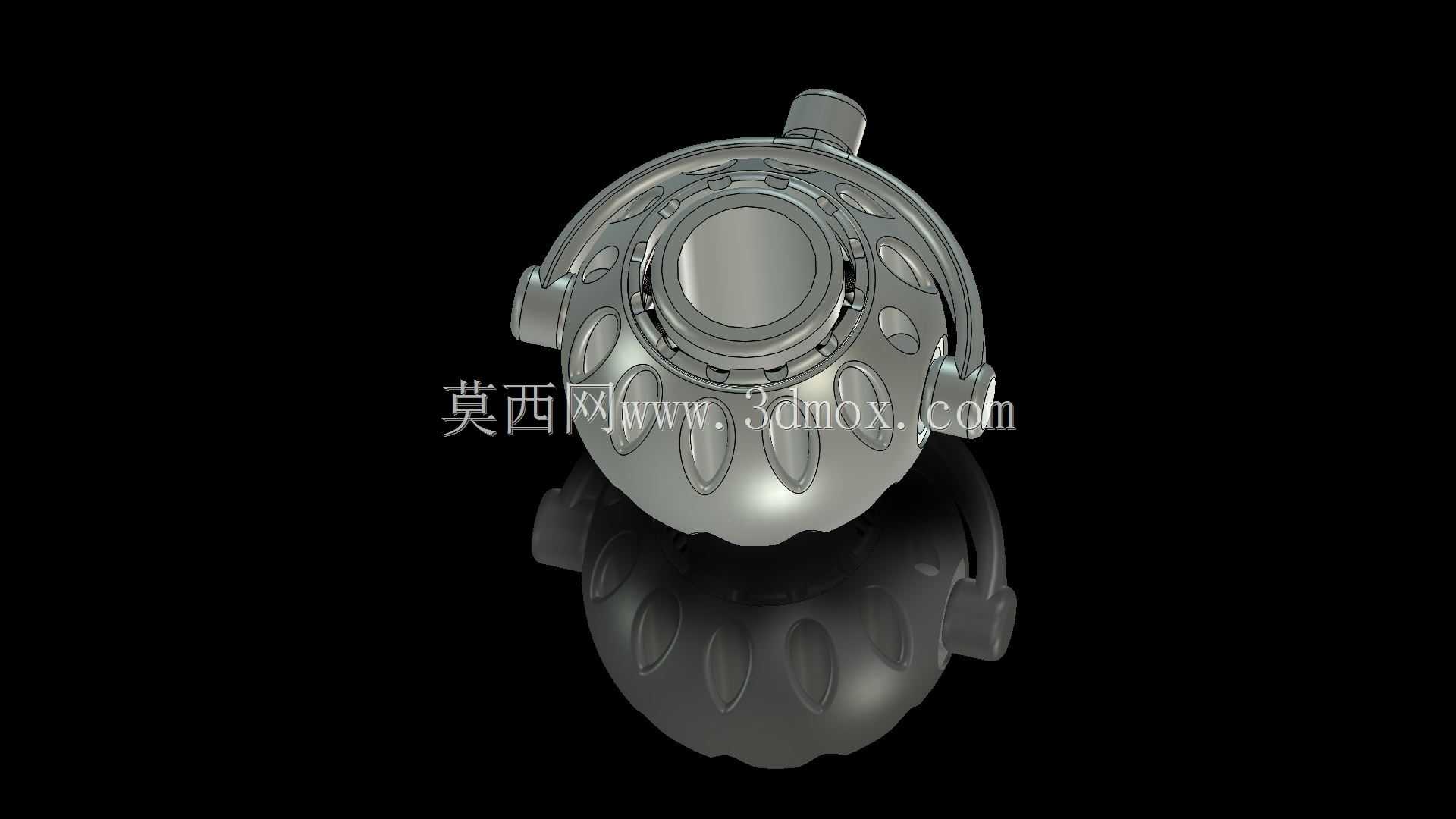

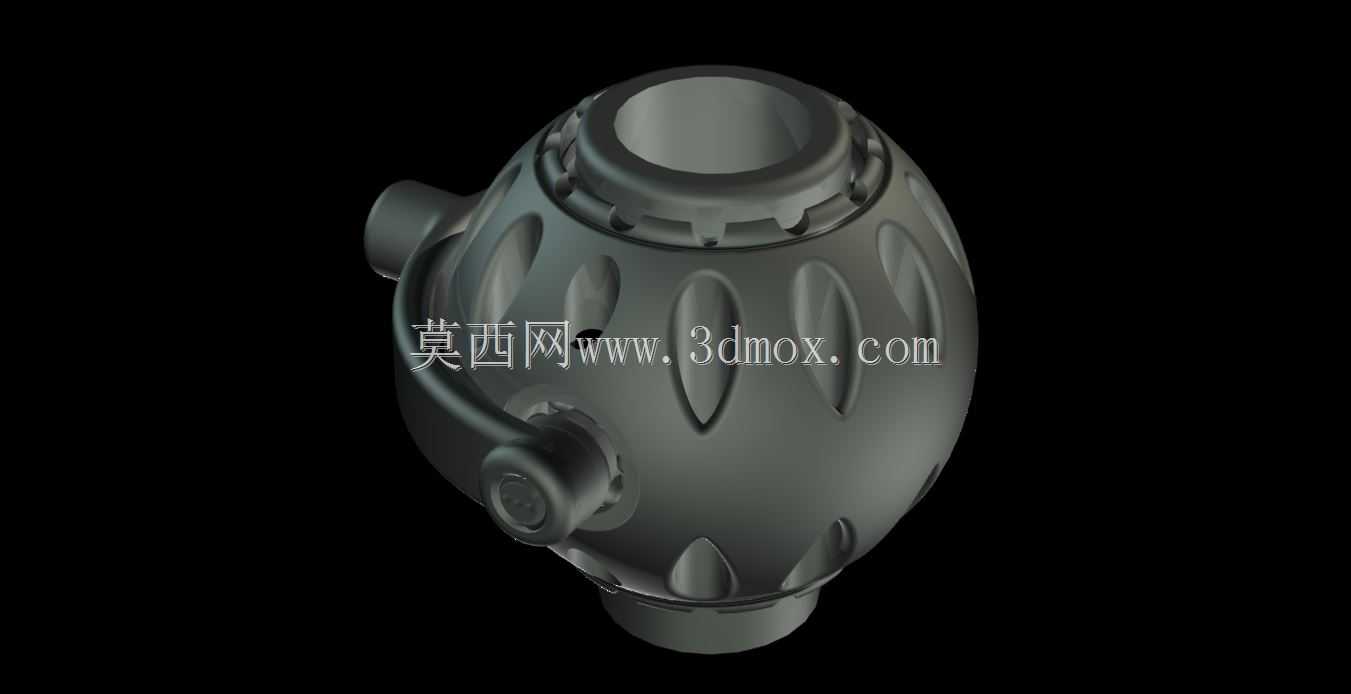

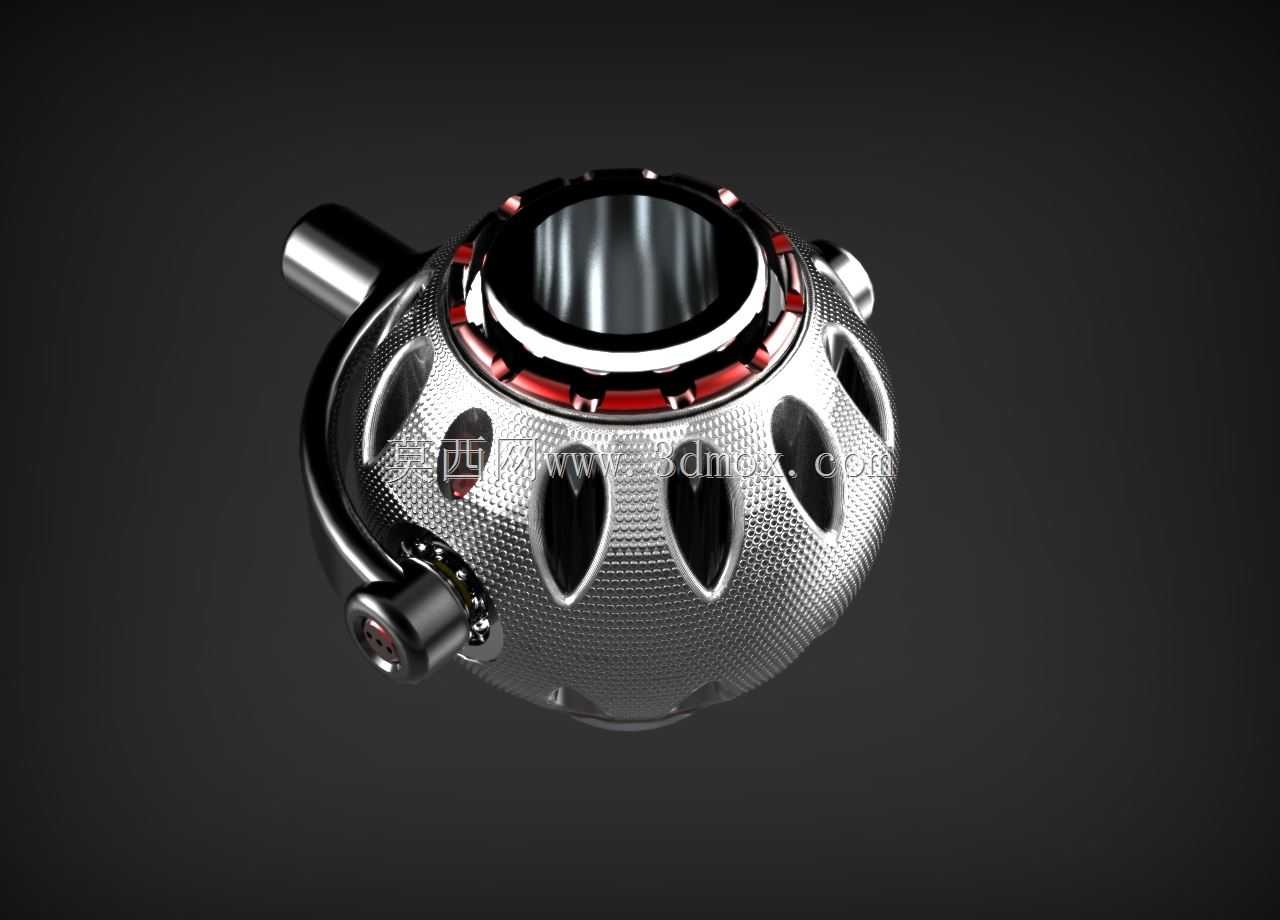

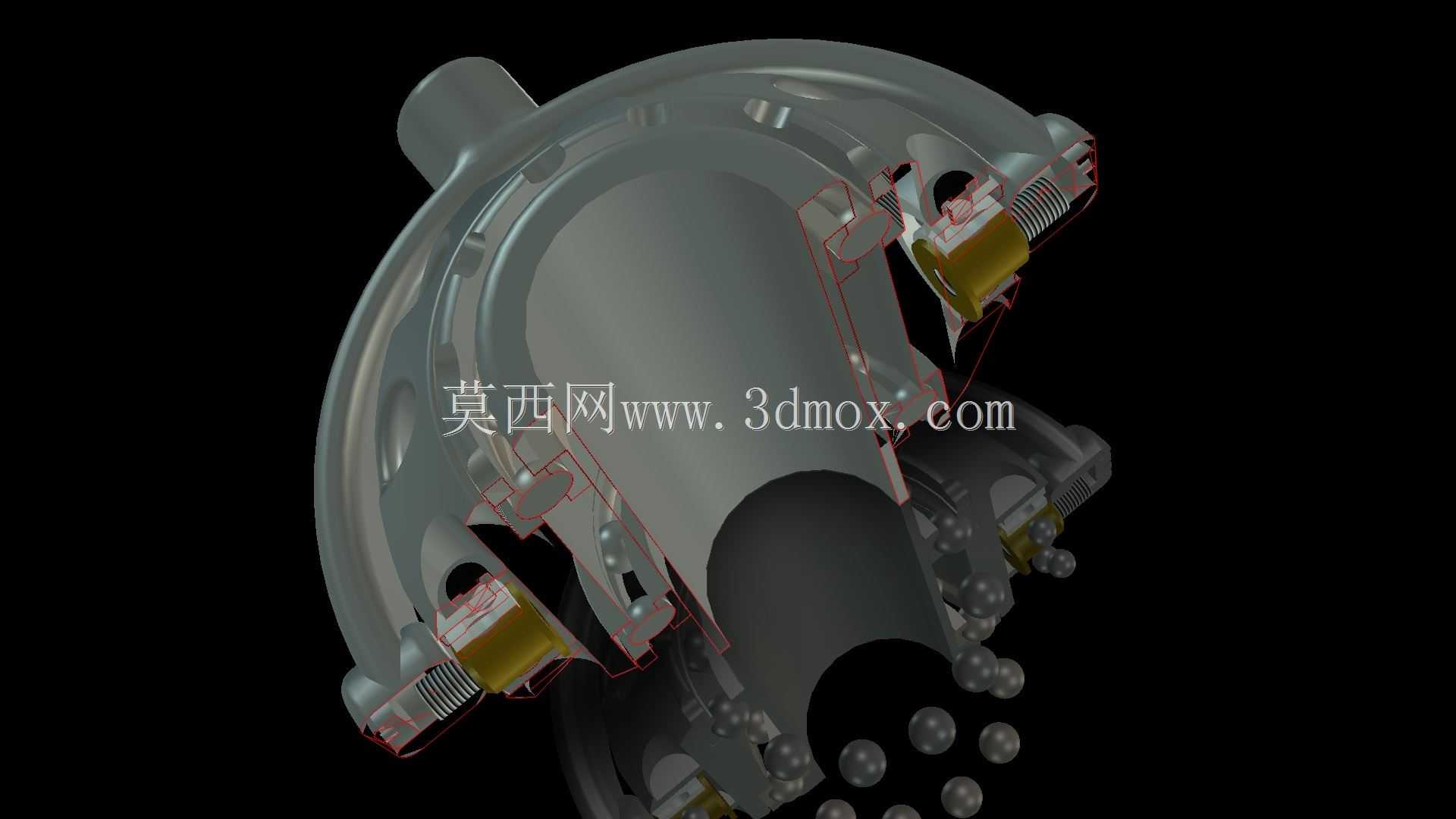

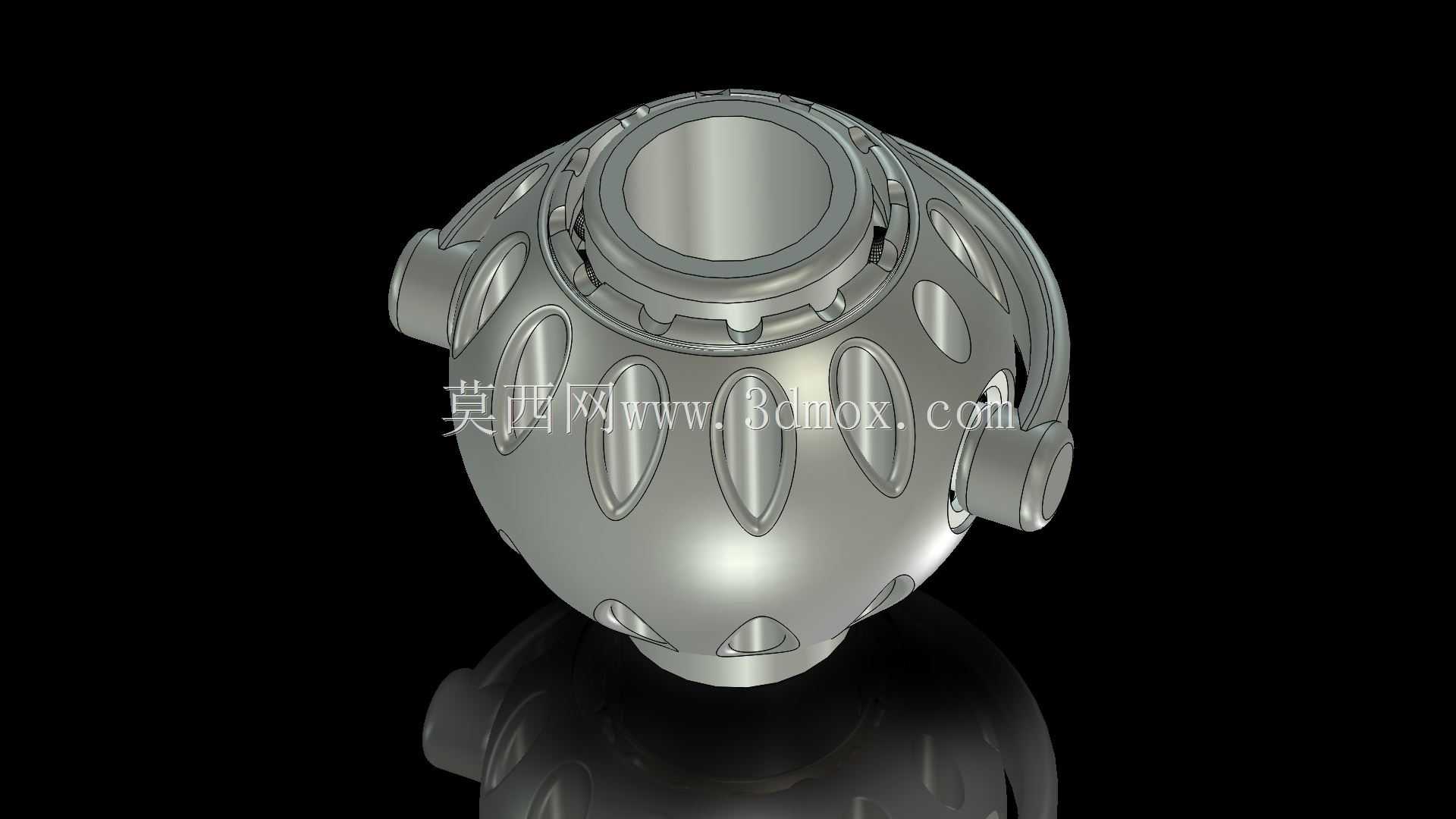

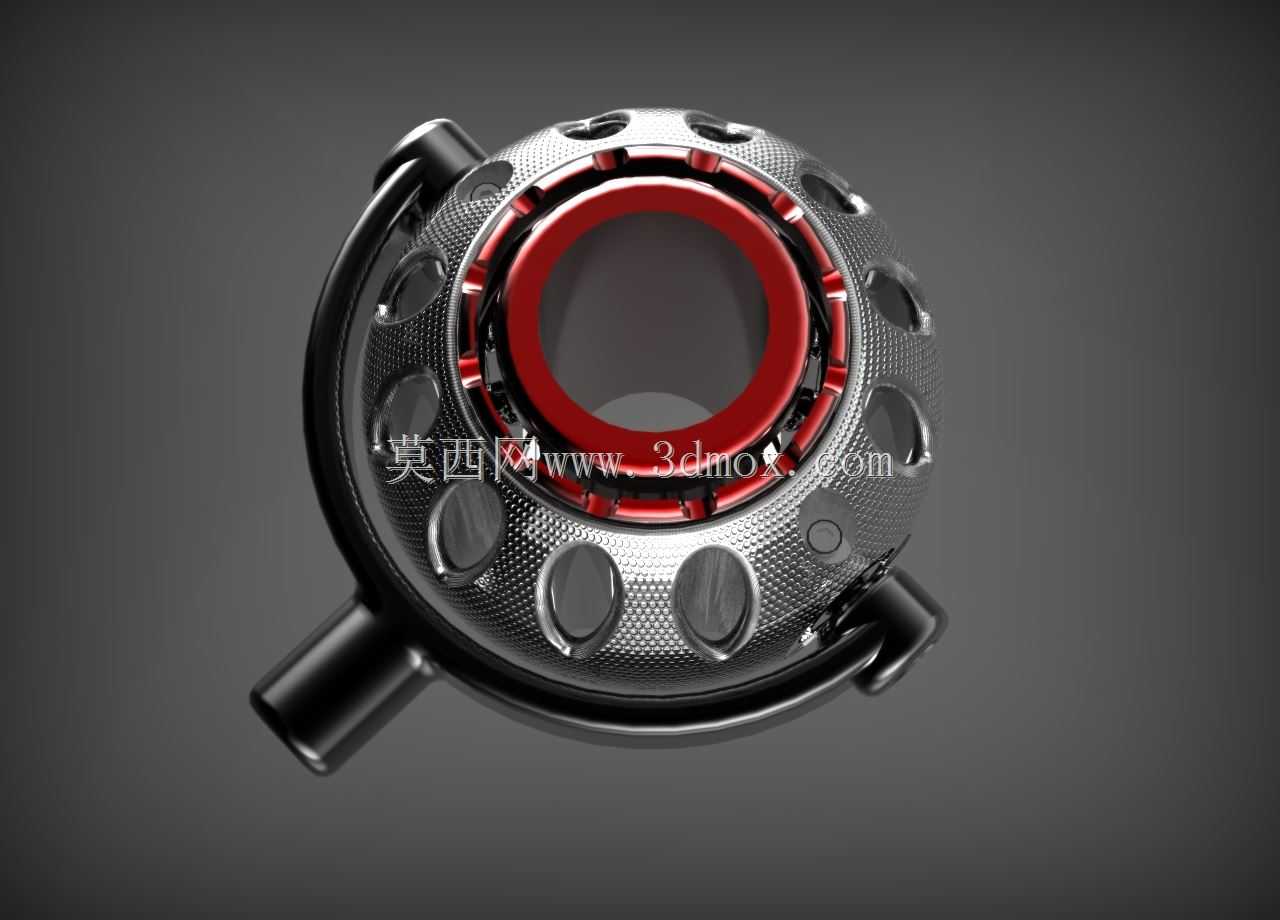

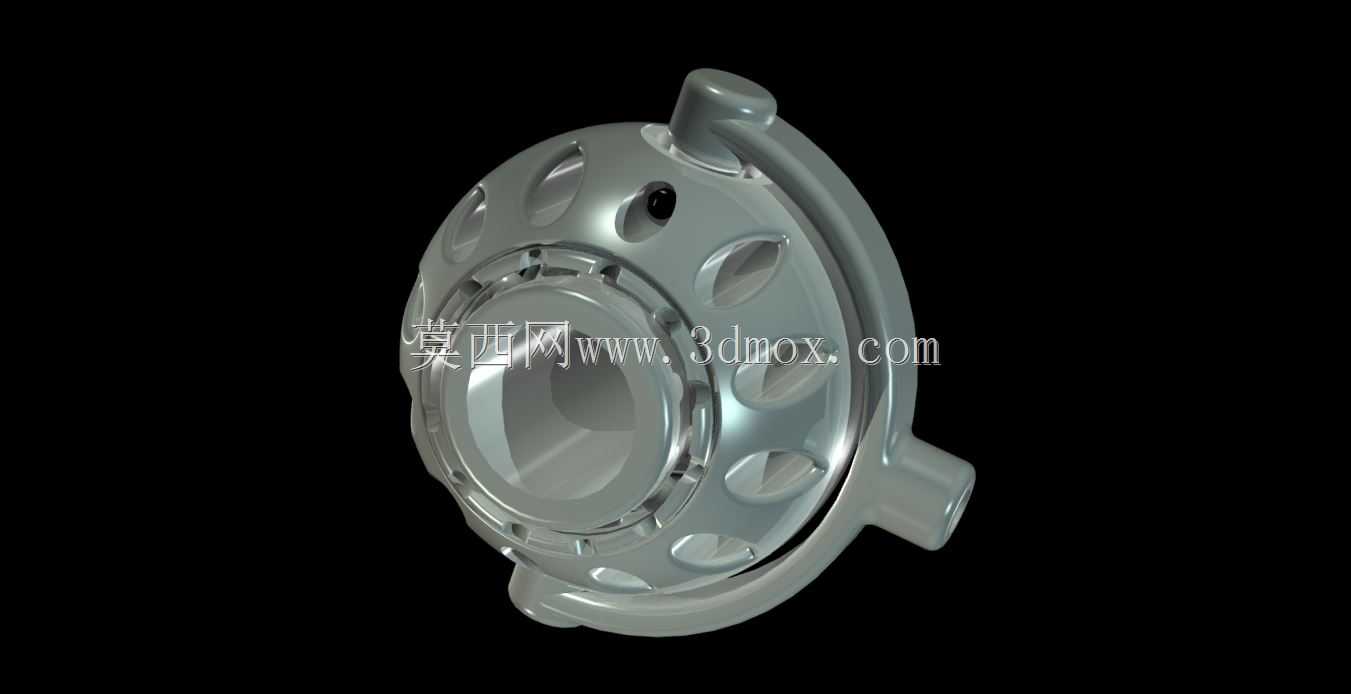

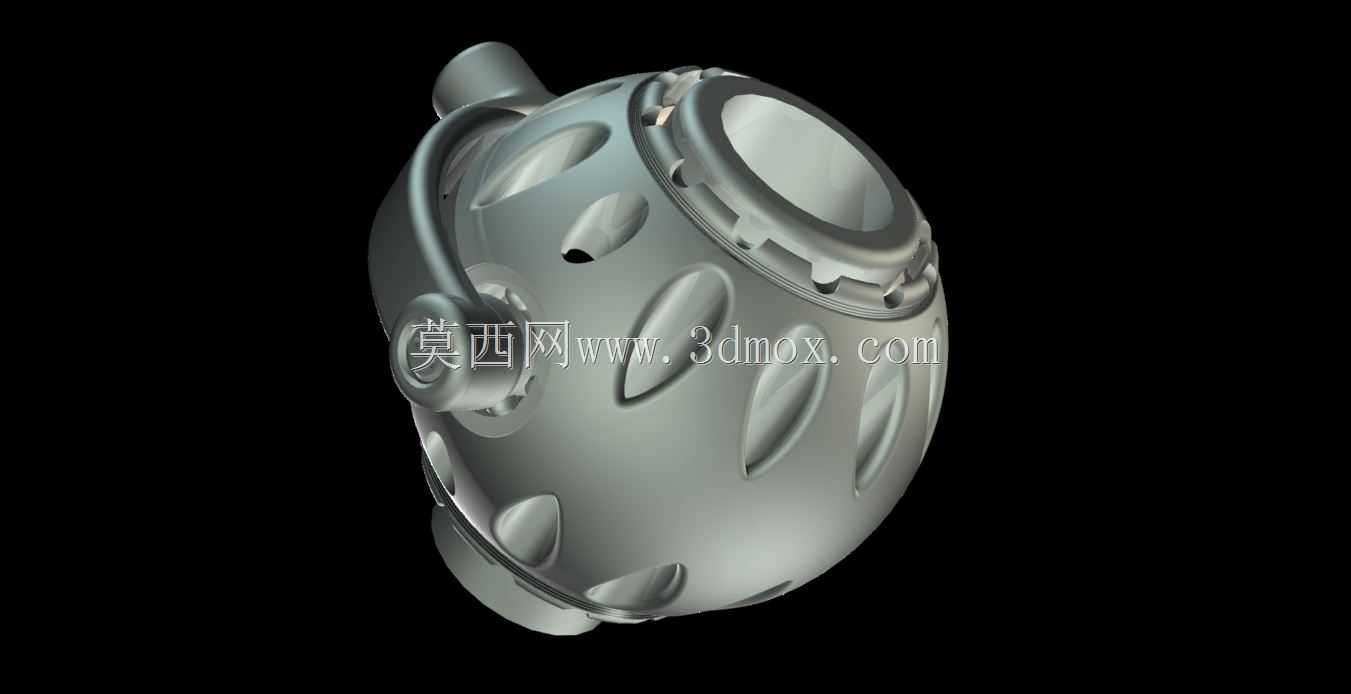

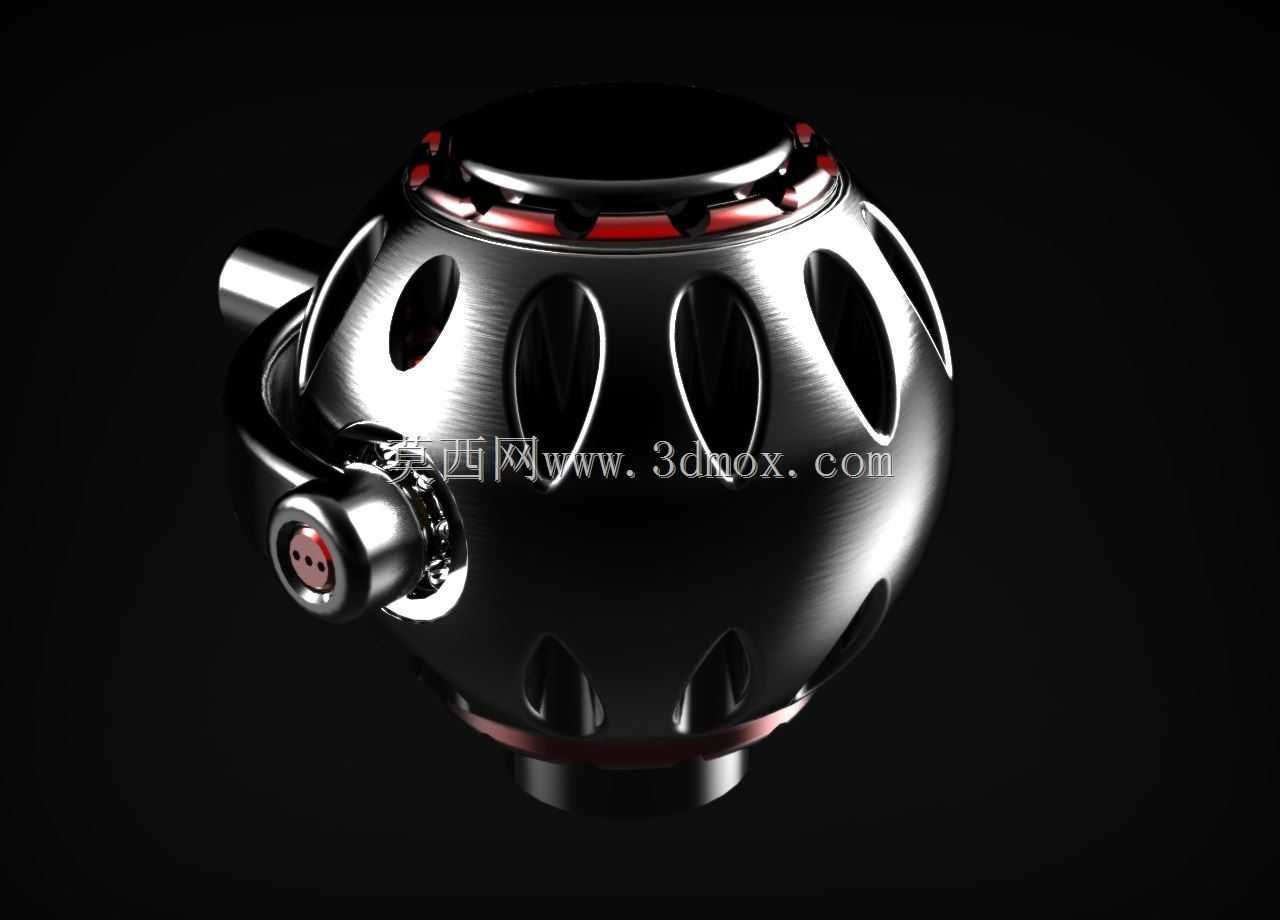

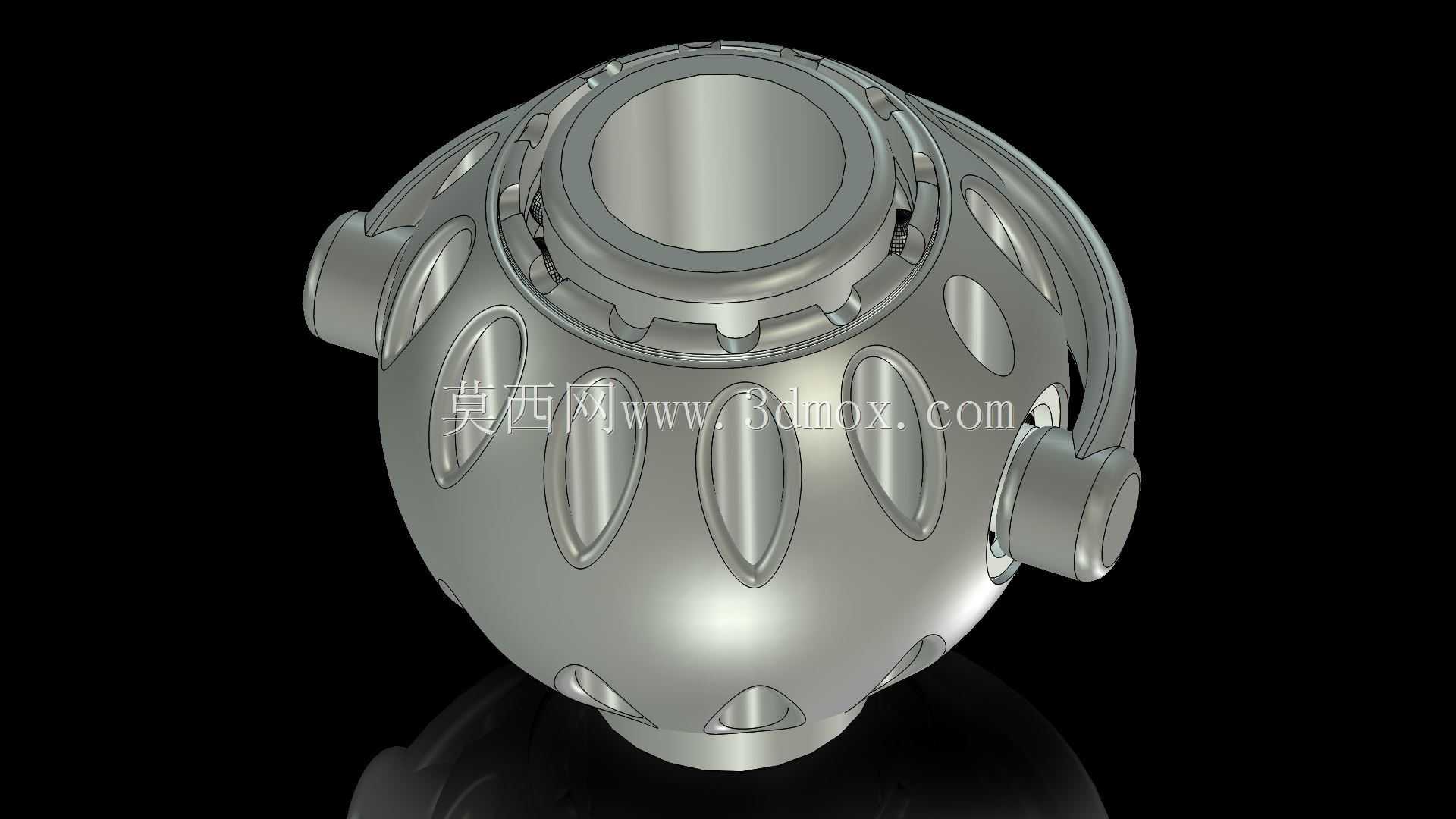

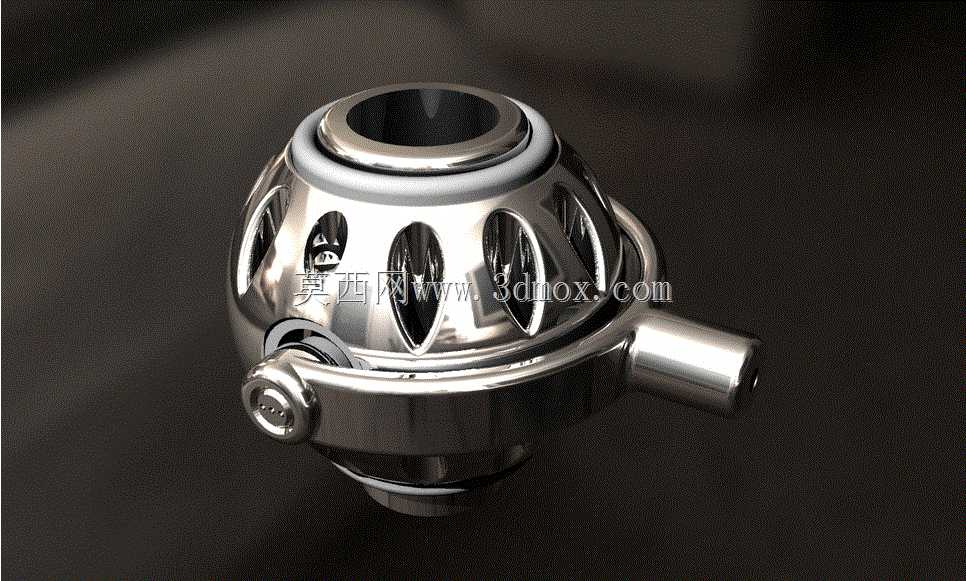

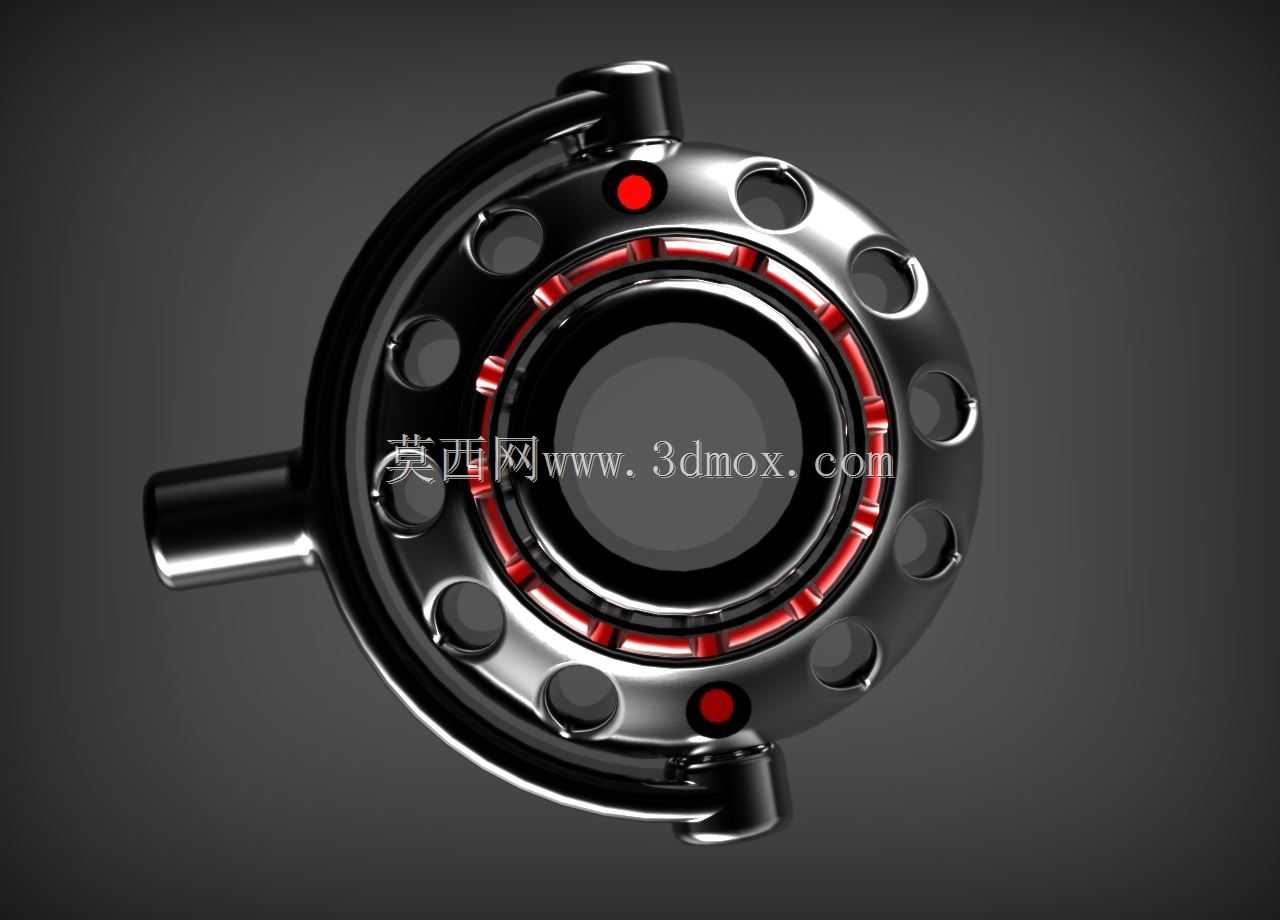

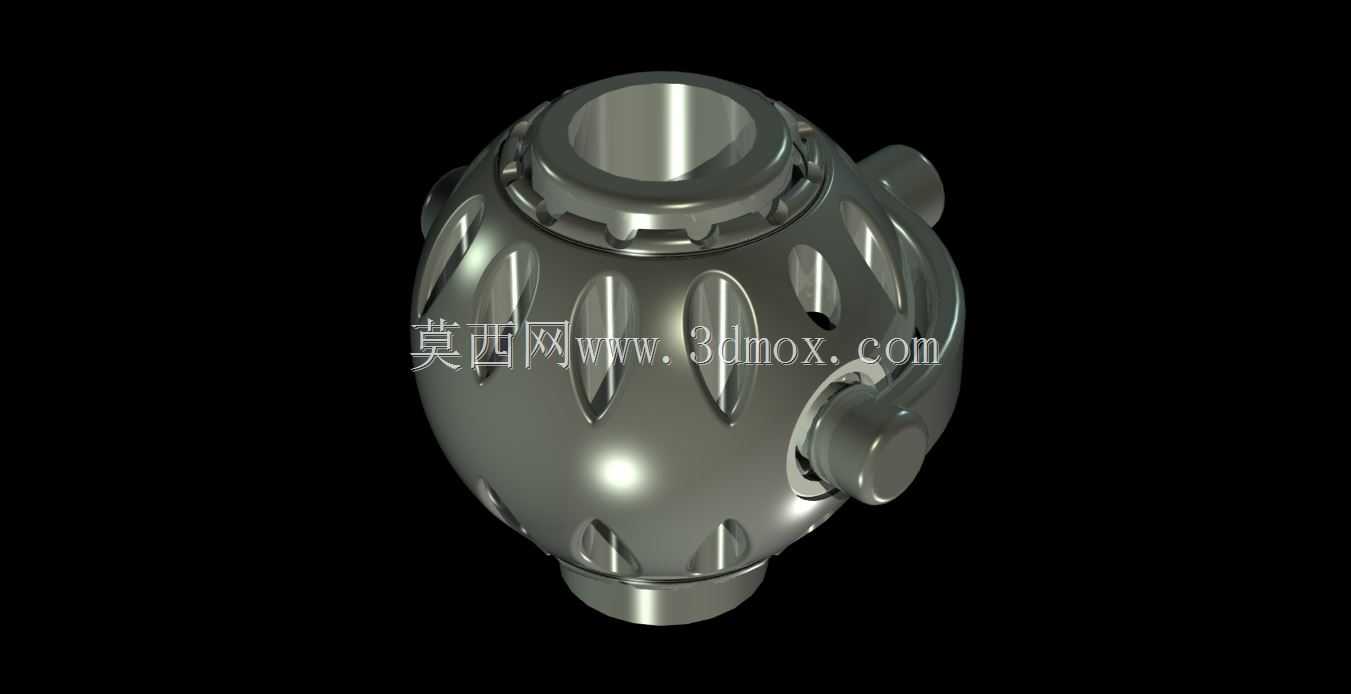

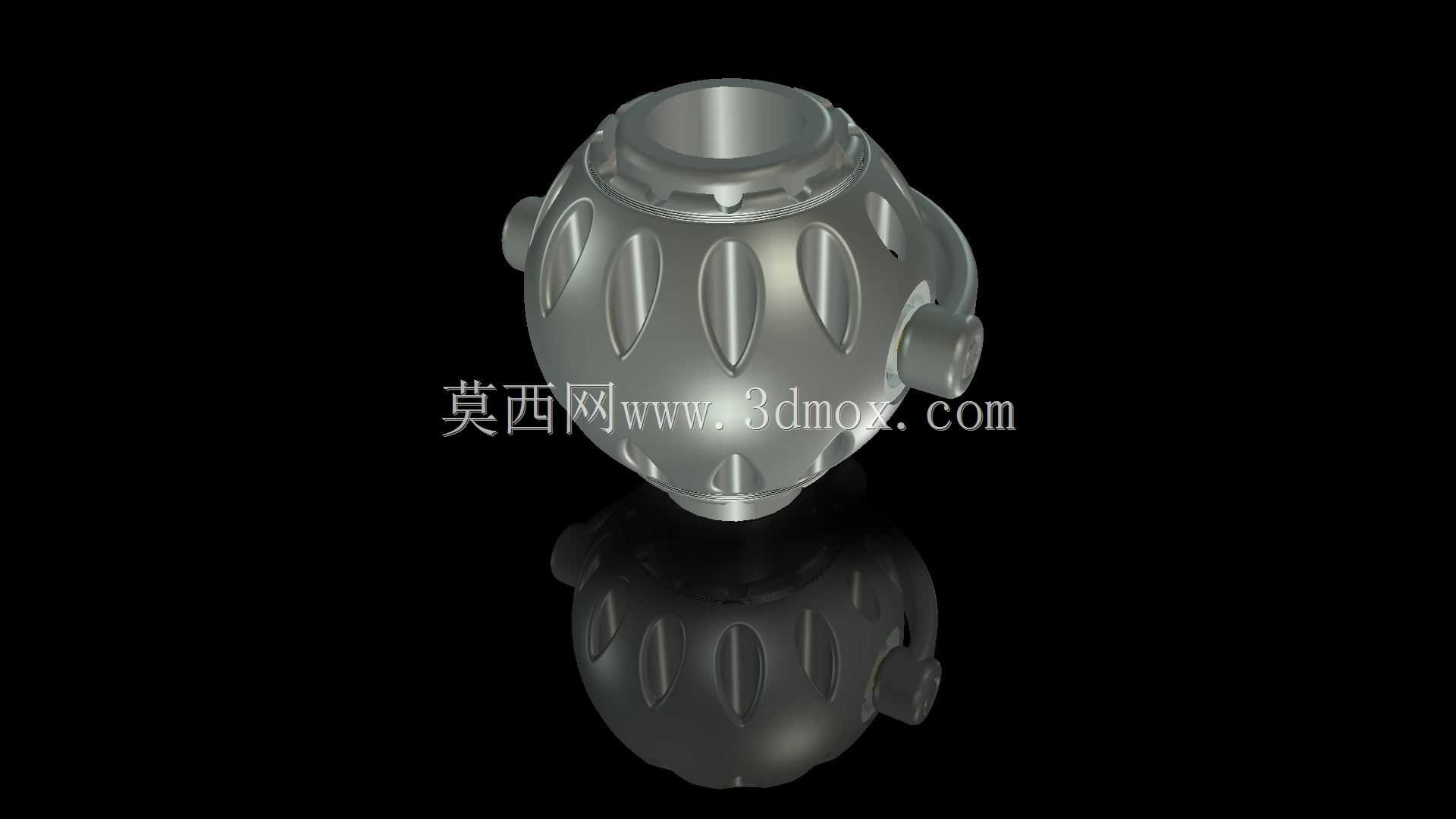

　　该结构主要面向手持摄像稳定设备的角度补偿场景，适配专业影视拍摄、运动跟拍等需要多维度姿态调整的作业环境，核心作用是在载体发生倾斜、抖动时，通过自身多自由度转动特性保持摄像端的水平基准，抵消非预期的角度偏移，避免拍摄画面出现晃动、倾斜问题。区别于传统斯坦尼康采用的单组哥特式拱形支撑结构，该设计在旋转中心柱位置设置了两组轴承配合结构，转动副的接触面积更大，角度调整的阻尼均匀性更好，在快速跟拍移动过程中不会出现角度卡顿或者回位滞后的问题。从功能特性上看，该万向结构可实现三个正交方向的自由转动，转动角度范围覆盖正负35度的俯仰、横滚、航向调整区间，能够适配绝大多数手持移动拍摄的姿态补偿需求，外壳采用镂空式设计，

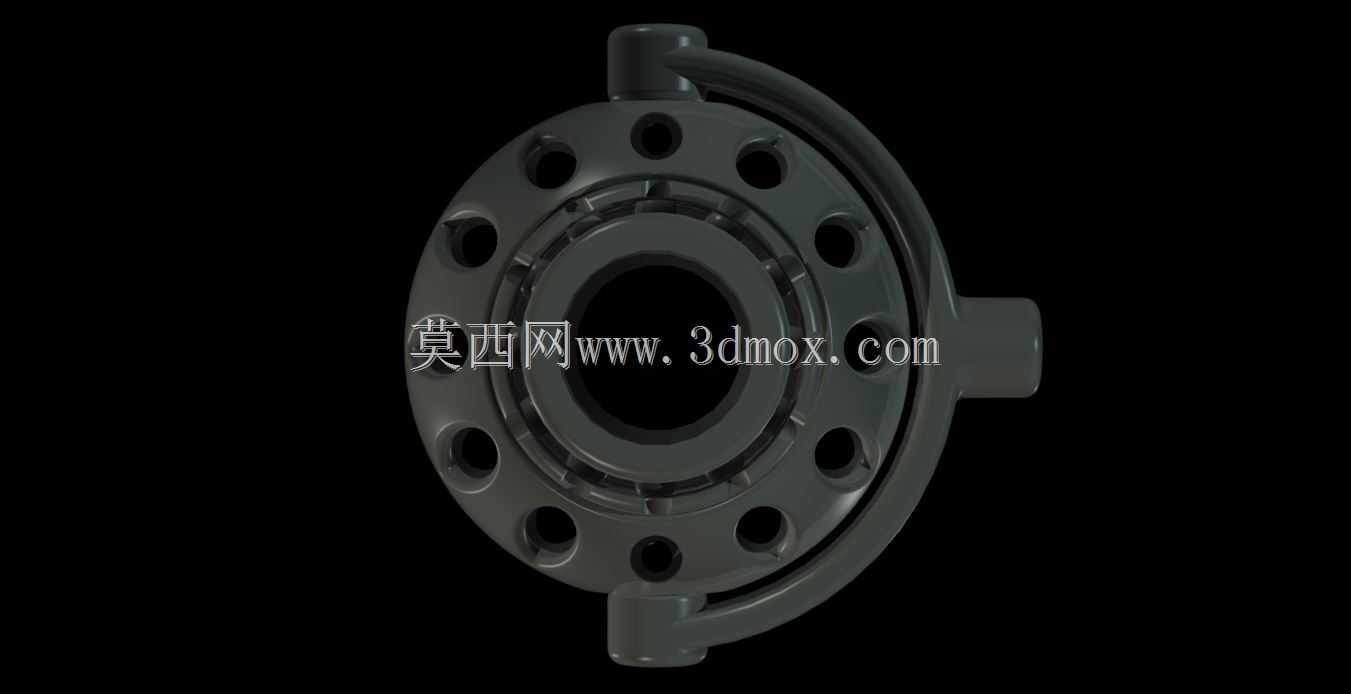

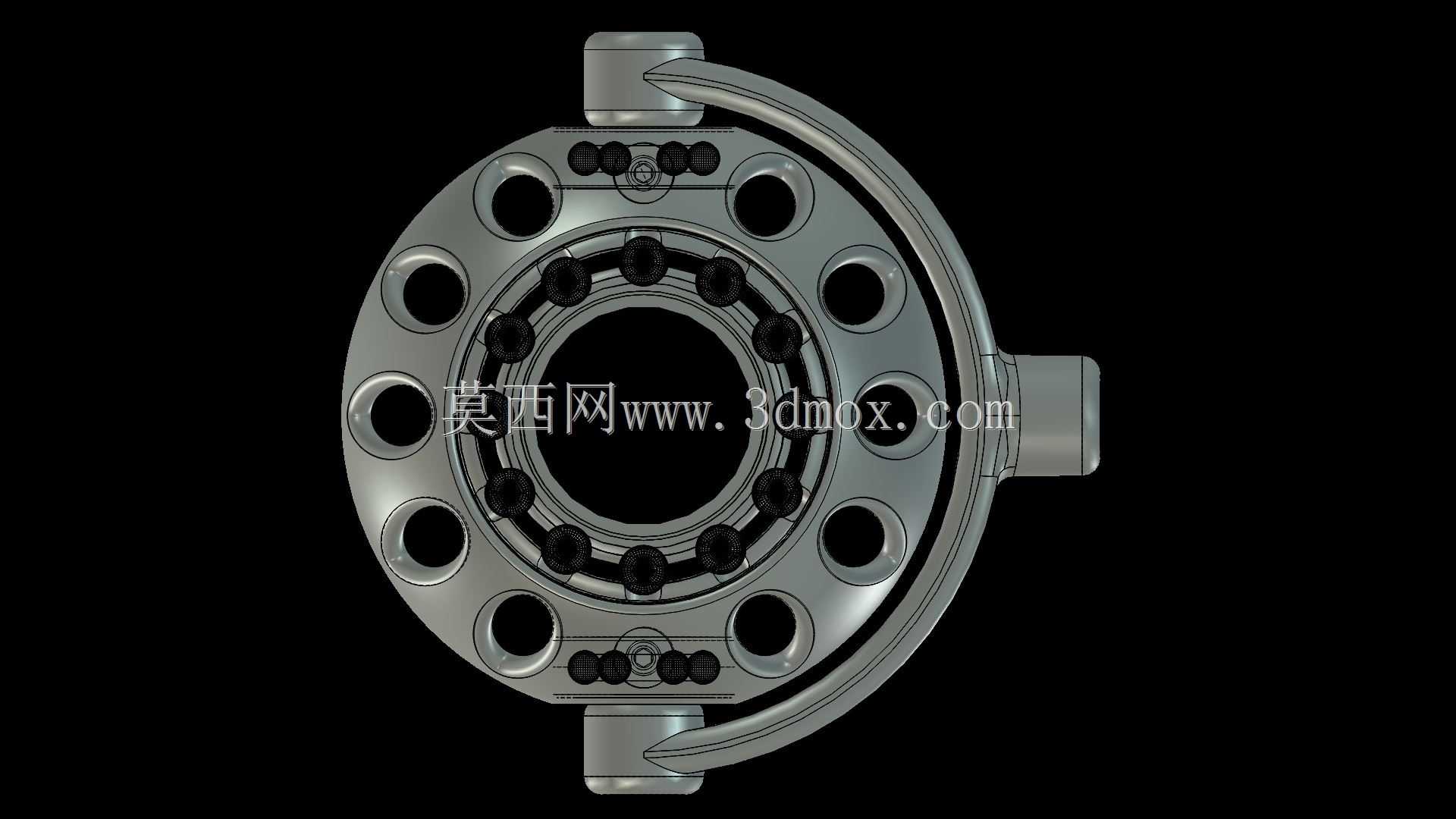

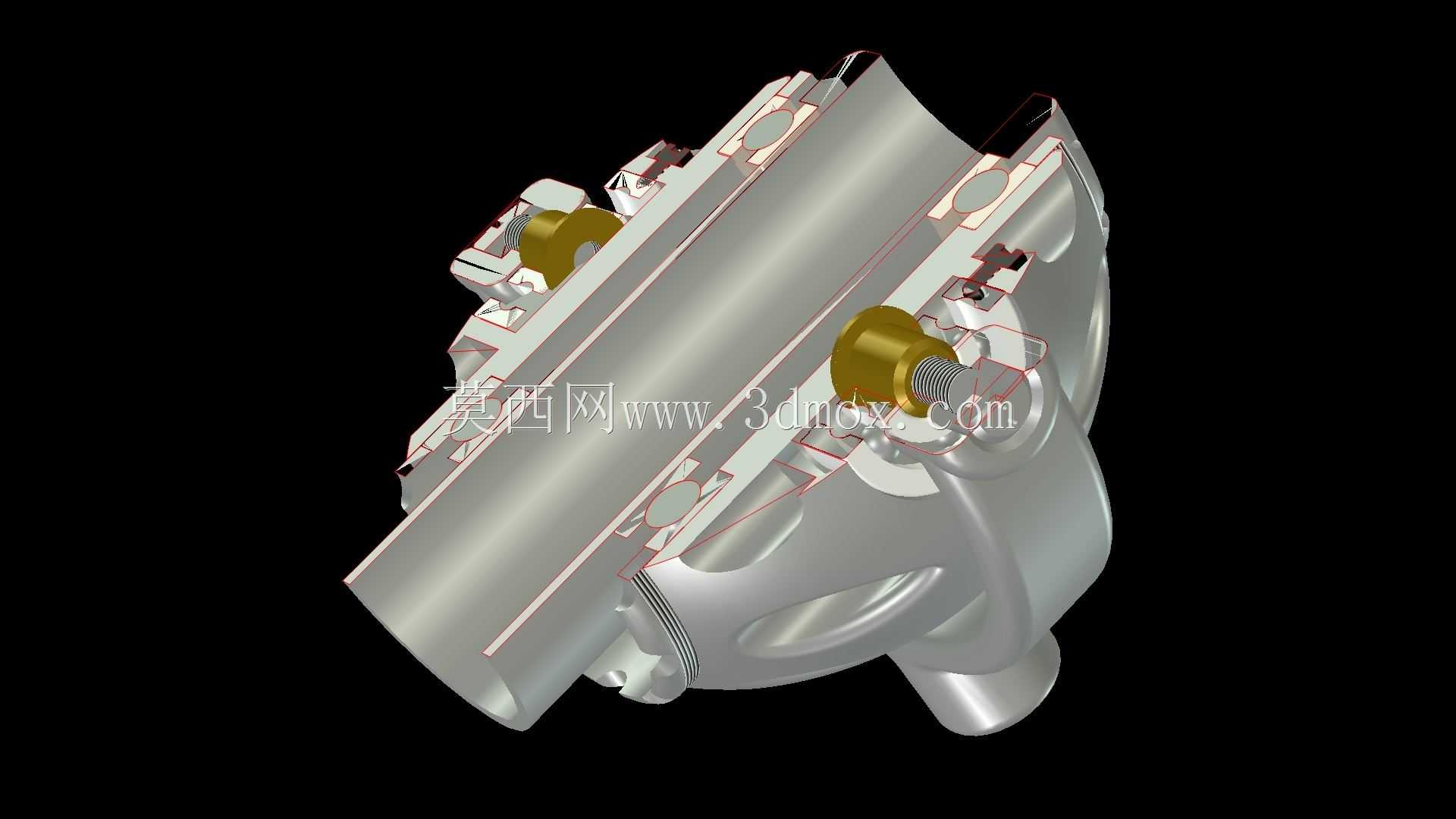

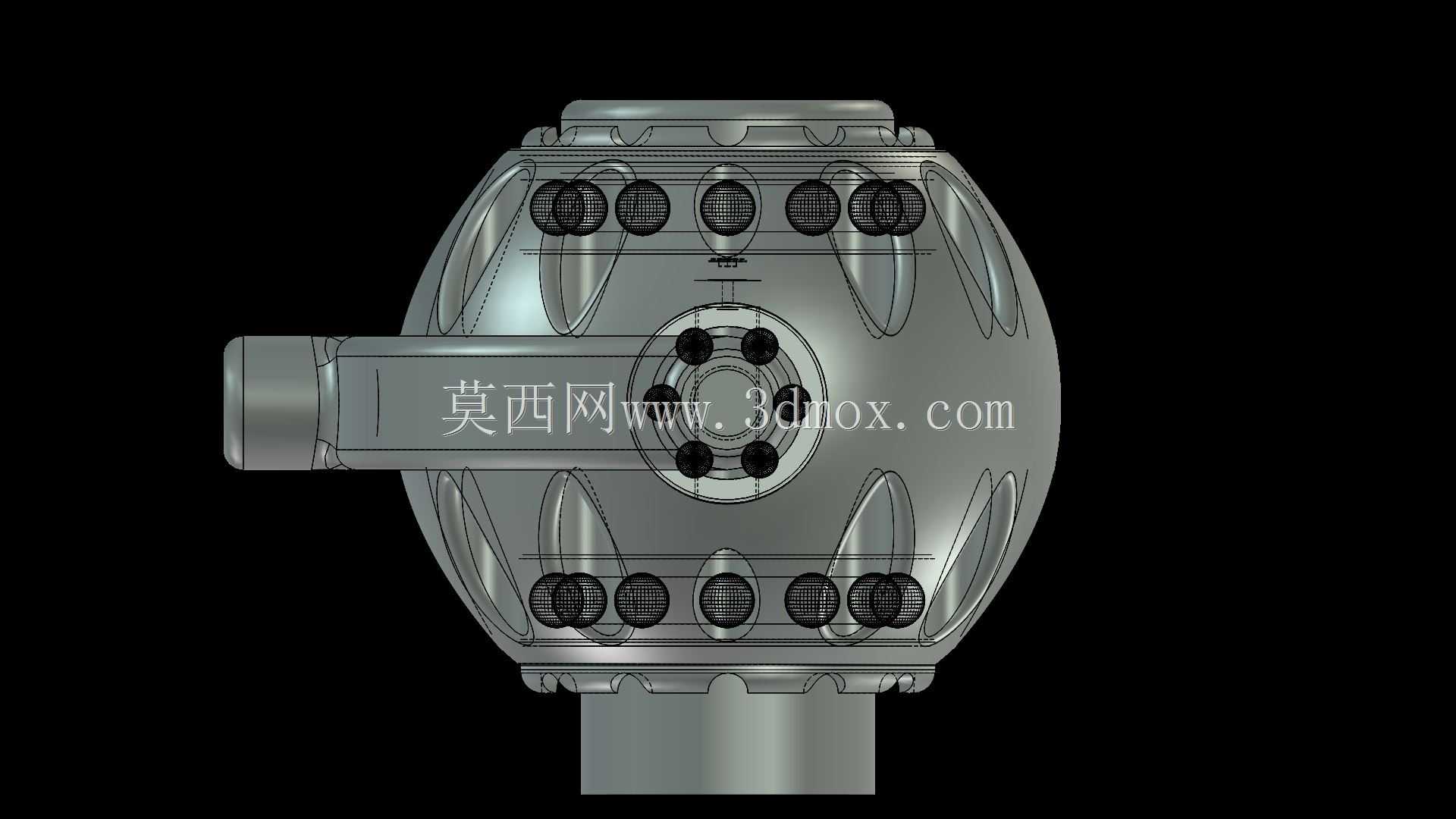

　　在保证结构刚性的前提下尽可能降低自身重量，减少手持作业时的负载压力，外圈的握持凸点结构既可以作为手动调整角度的操作位，也可以作为外接配件的安装接口，拓展补光灯、麦克风等附属设备的安装位置。设计过程中优先考虑了转动副的同轴度控制要求，两组轴承的安装位采用一次装夹加工的工艺方案，避免二次装夹带来的同轴度误差，减少转动过程中的摩擦阻力，同时在轴承配合位置预留了0.02mm的间隙填充润滑脂，延长结构的使用寿命，降低日常维护的频率。外形尺寸方面，该结构整体外径控制在120mm范围内，中心安装孔直径为45mm，可直接适配主流专业摄像机的标准安装接口，两侧的支撑臂安装位间距为80mm，与常规稳定器的支撑臂尺寸完全匹配，

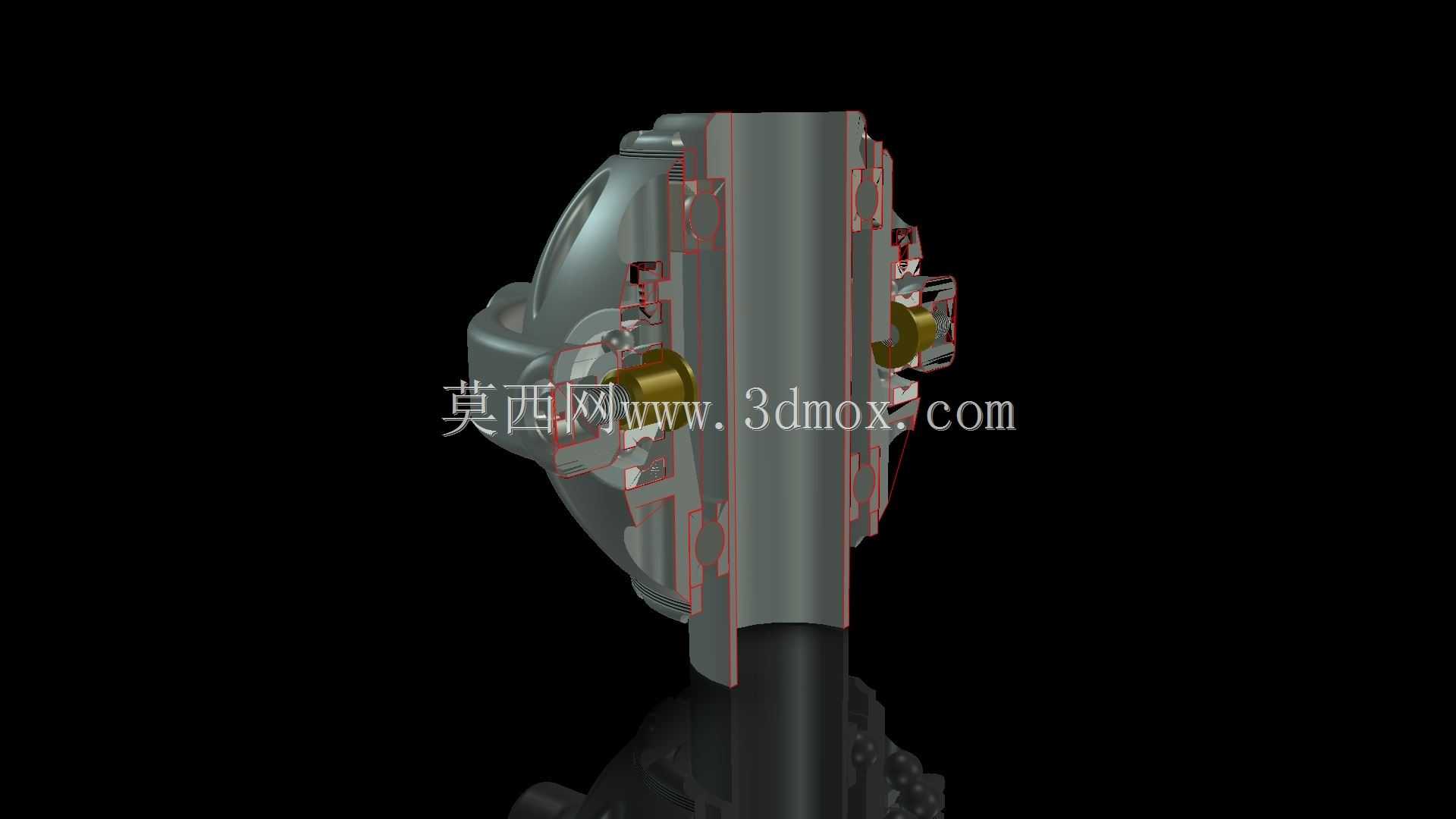

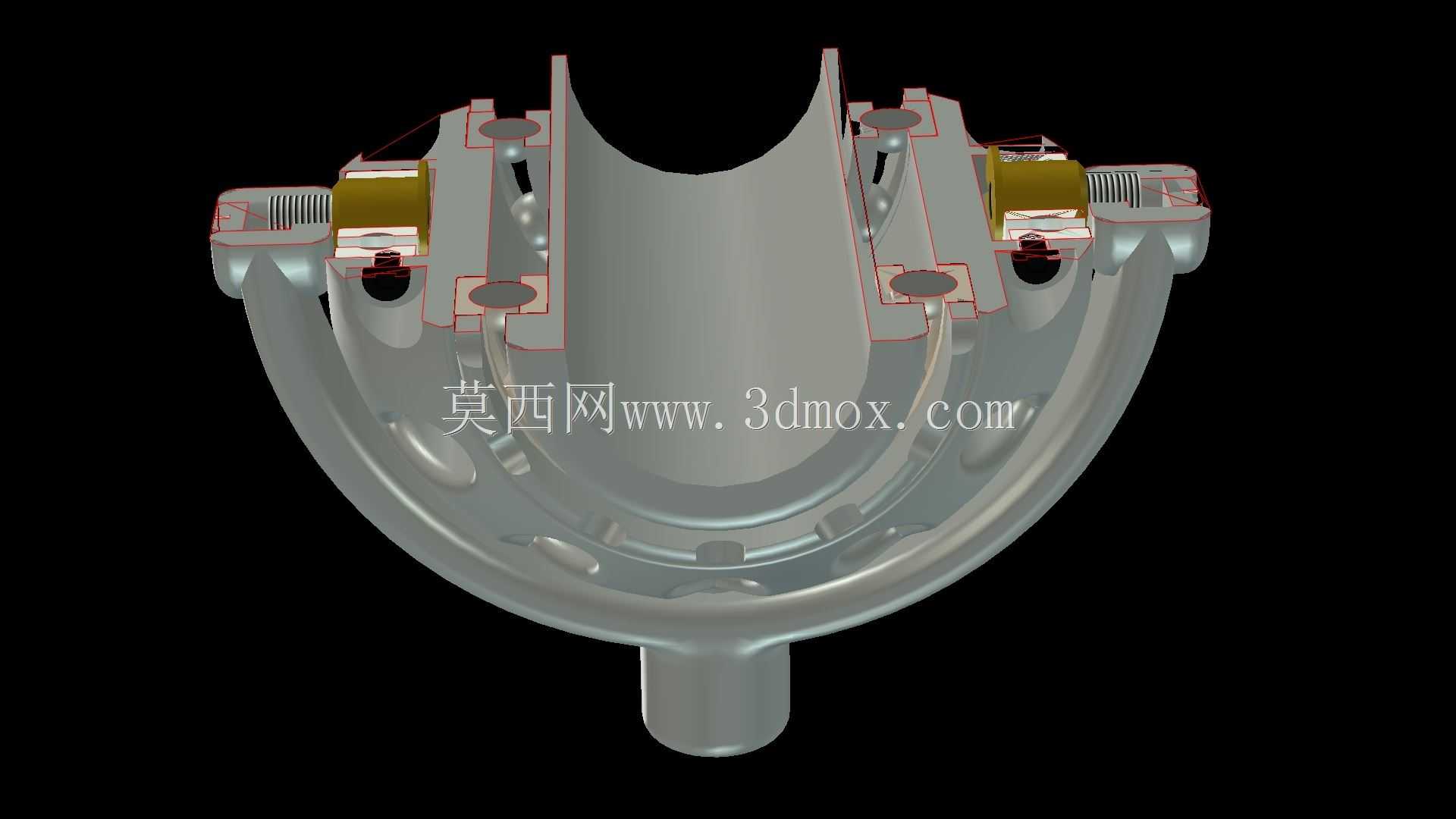

　　不需要额外制作转接件即可完成装配，安装边界上预留了3mm的调节余量，可适配不同壁厚的支撑臂连接需求，安装时仅需要通过两侧的锁紧销即可完成固定，不需要复杂的调试步骤。结构的受力传递路径经过优化，轴向载荷直接通过中心柱传递到两侧支撑臂，不会对轴承产生额外的径向作用力，避免长时间承重导致的轴承变形问题，外壳的镂空孔位同时兼顾了散热功能，在长时间连续拍摄过程中，设备运行产生的热量可以通过镂空位置快速散出，不会因为热量堆积影响内部电子元件的工作稳定性。需要注意的是，双轴承结构在提升转动稳定性的同时，对装配精度的要求更高，如果两个轴承的对齐度偏差超过0.05mm，会明显增大转动摩擦阻力，甚至出现卡滞问题，因此在零件加工和装配过程中需要严格控制形位公差，保证转动副的顺畅运行。
