五轴铣床用锥齿轮传动角头结构

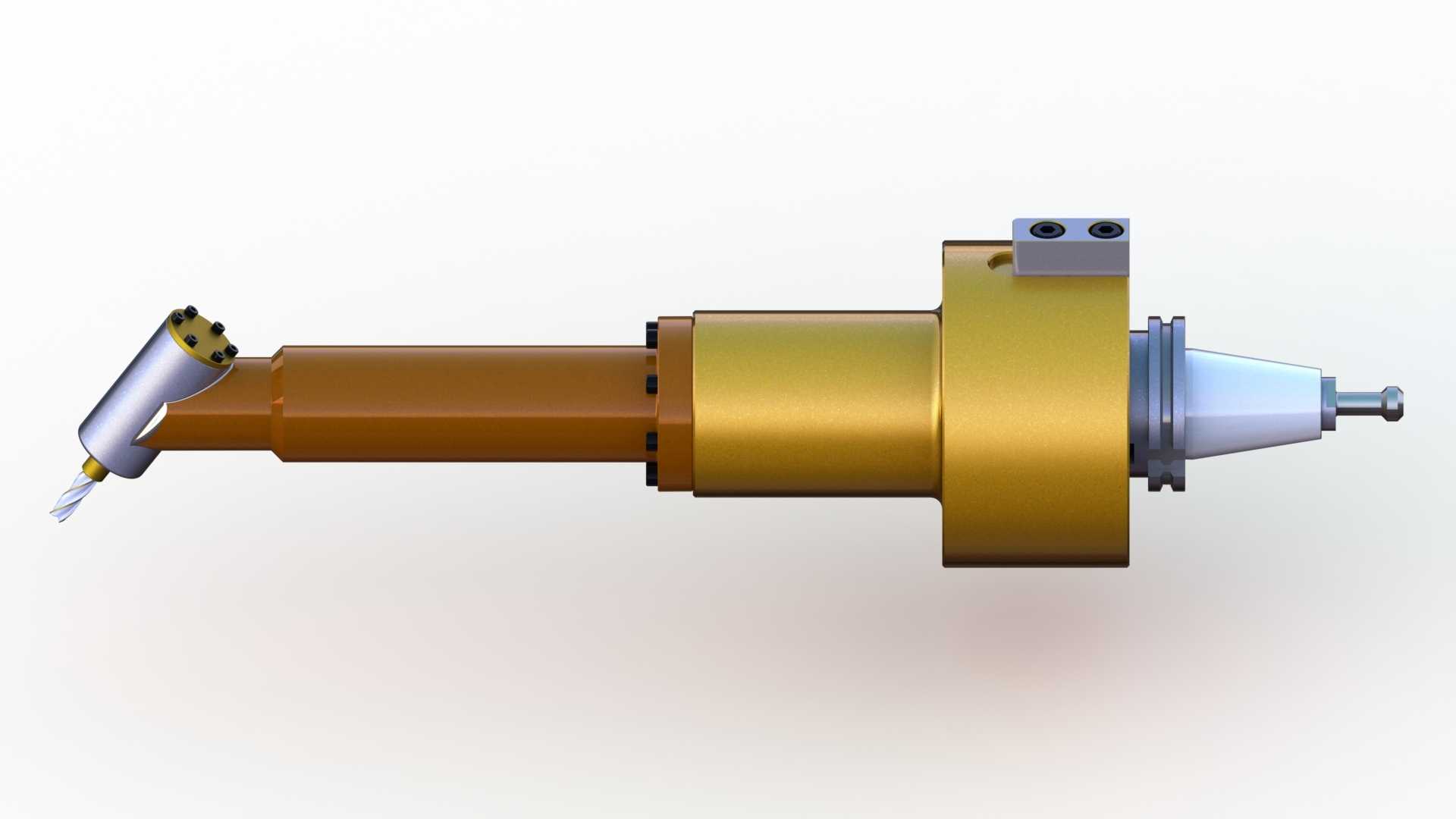

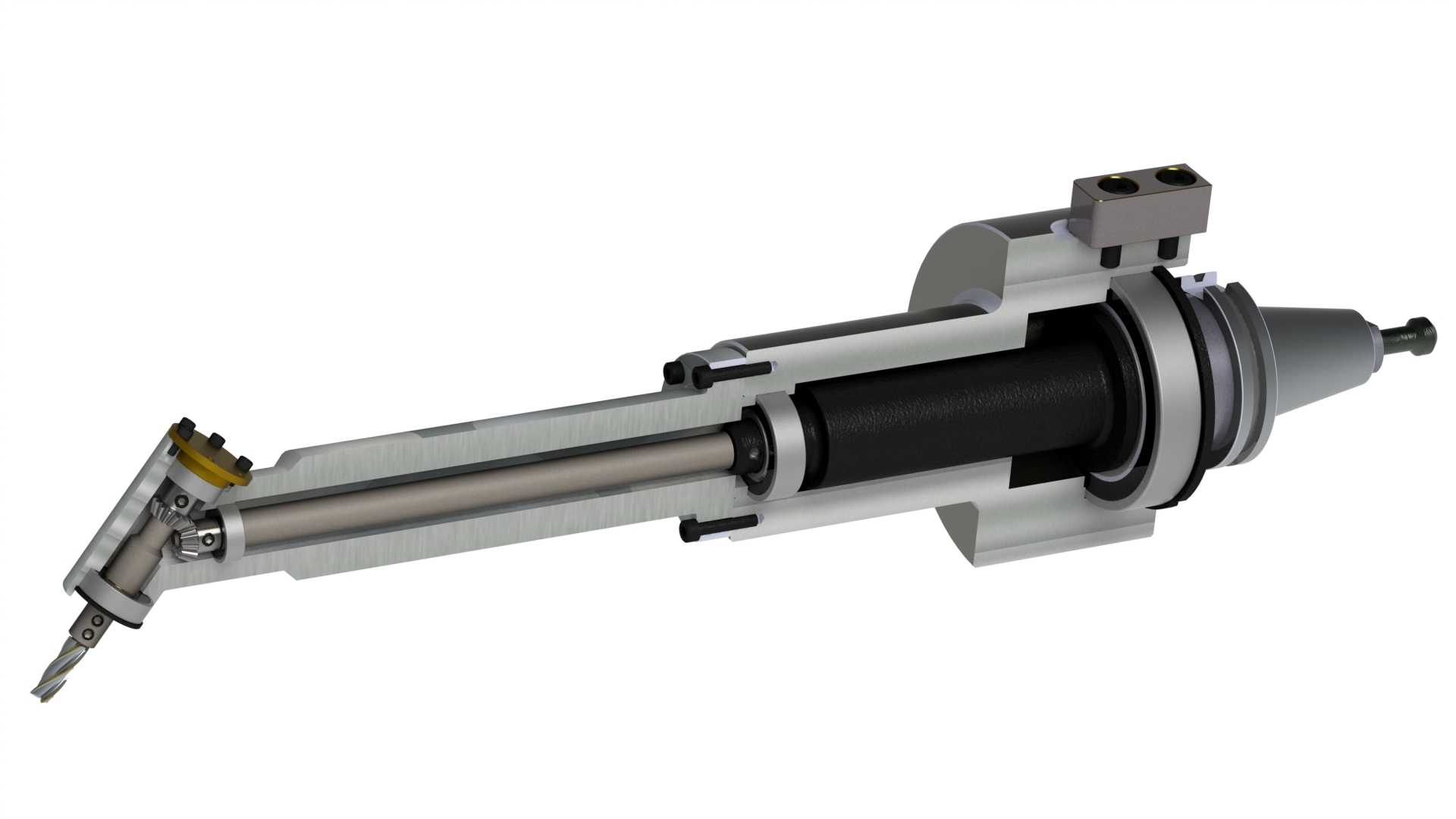

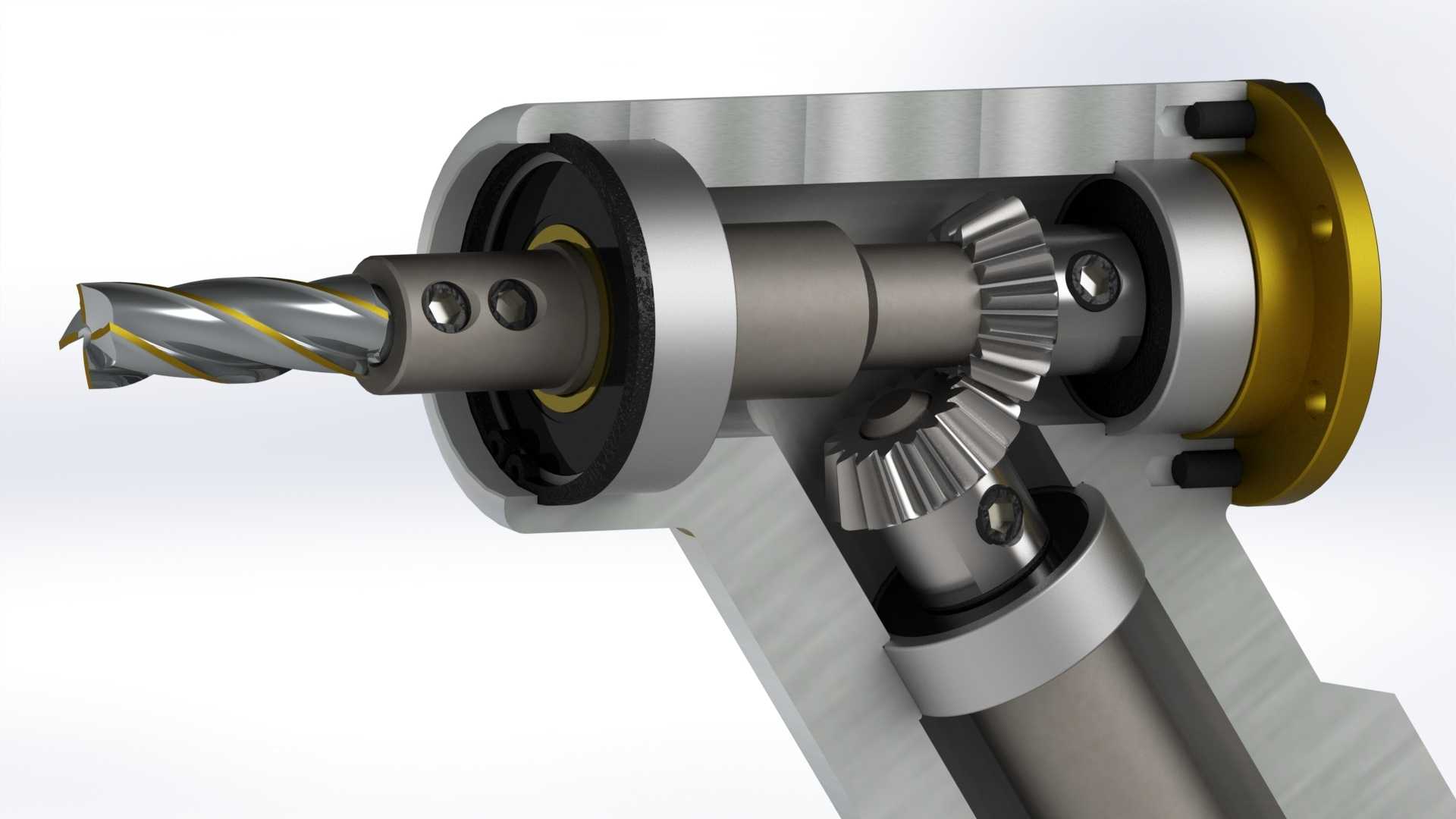

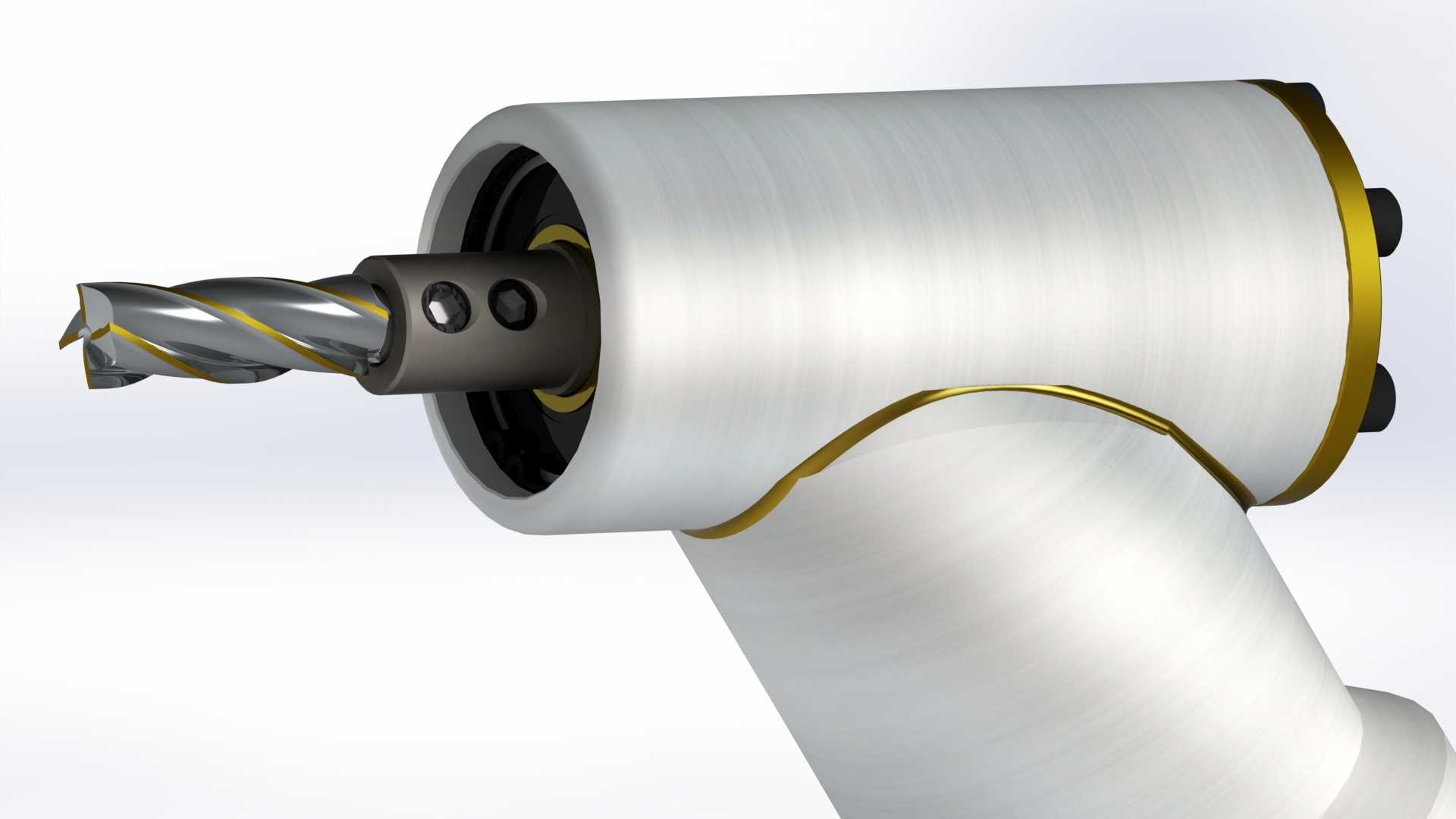

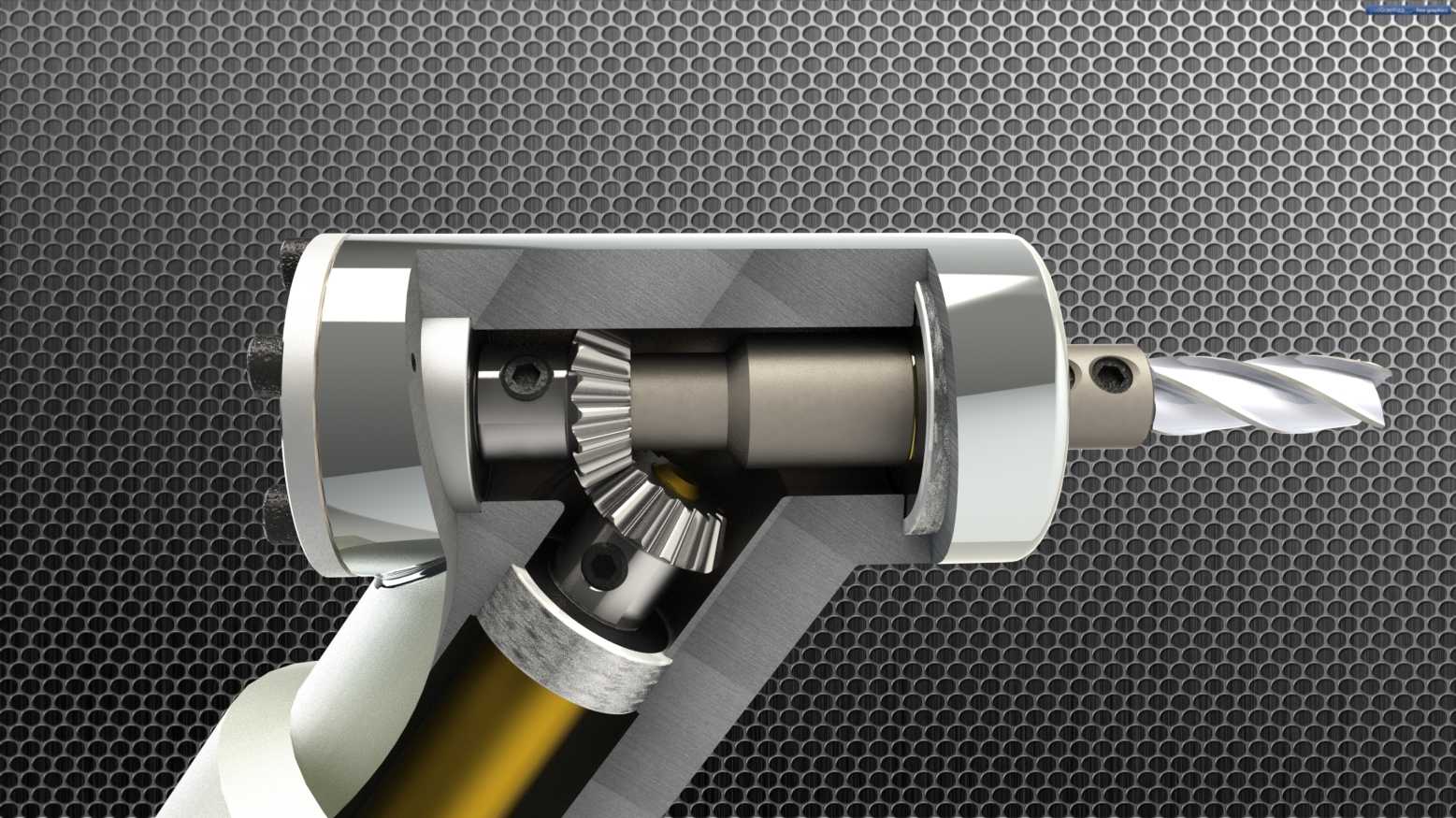

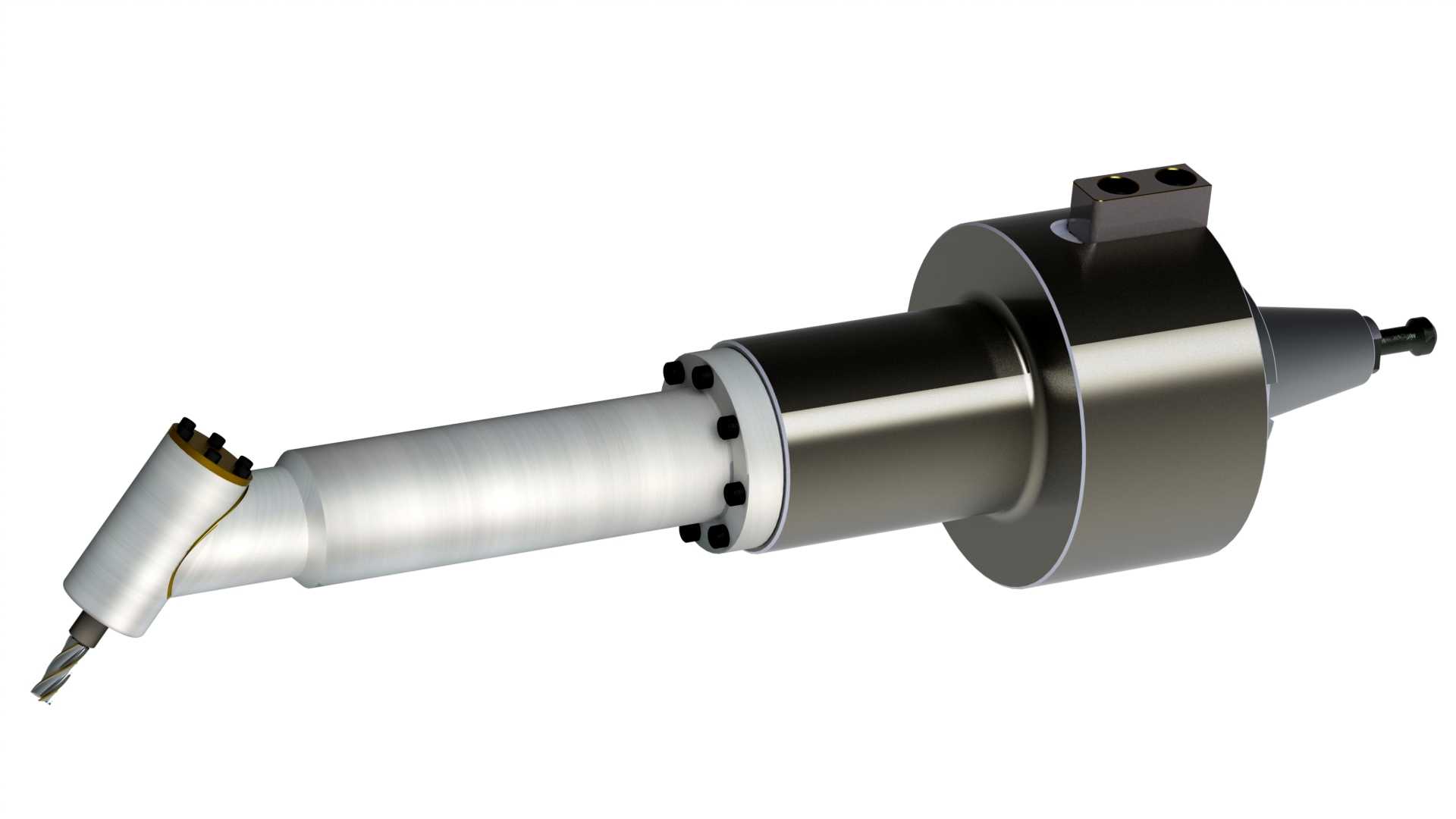

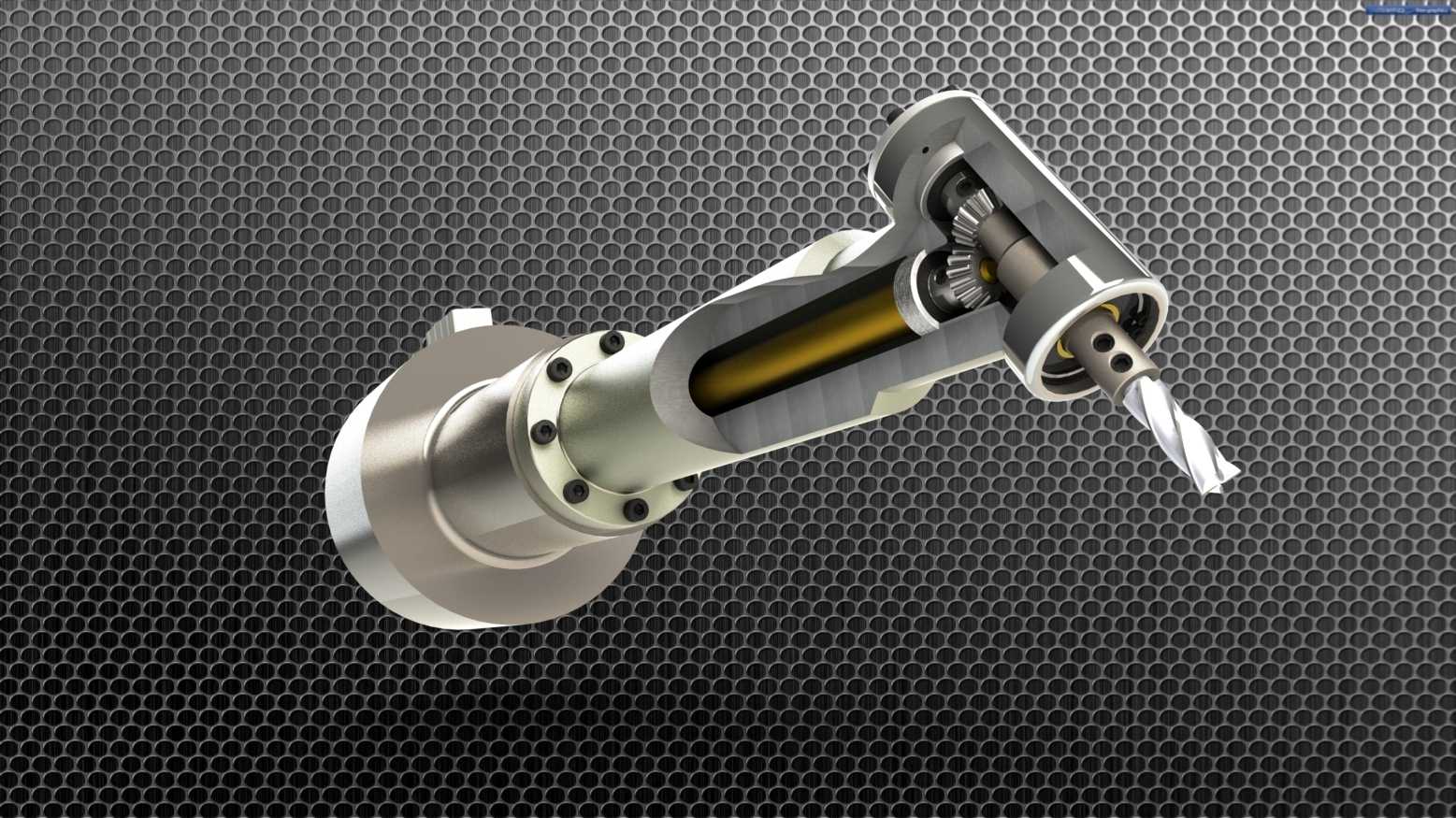

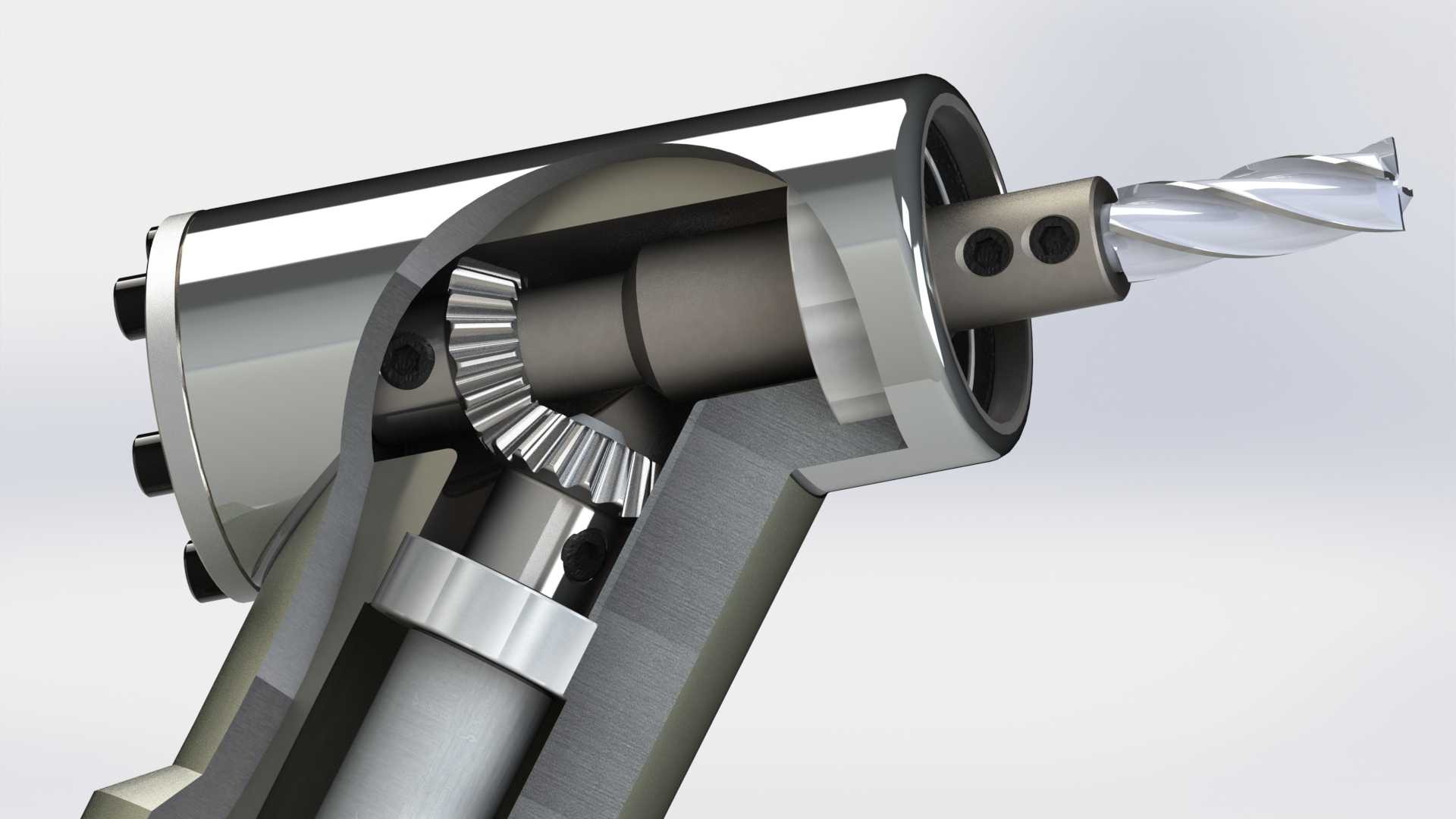

该角头结构主要适配五轴数控铣床的加工场景，用于解决常规主轴无法触及的狭窄型腔、深腔内壁、复杂曲面夹角区域的加工难题，在模具制造、航空航天结构件加工、精密液压阀块加工等领域有着广泛的应用空间，能够帮助机床实现多角度的钻、铣、铰加工工序，减少工件二次装夹的次数，有效提升加工精度与生产效率。从功能特性来看，该结构采用一对交错轴锥齿轮完成动力的转向传输，可将主轴输入的竖直方向旋转动力转换为与主轴呈固定夹角的输出端动力，输出端可适配装夹标准直柄铣刀、钻头等加工刀具，传动过程中齿轮啮合间隙经过优化设计，能够保证动力传输的同轴度与扭矩传递稳定性，降低加工过程中的振刀风险，保障加工表面的光洁度。在设计思路上，整体结构采用模块化布局，外壳部分采用高强度合金钢材质做一体化铣削成型，内部设置有高精度轴承支撑位，分别对输入轴、中间传动锥齿轮轴、输出轴做多点径向与轴向限位，保证高速旋转状态下各传动部件的跳动量控制在微米级区间；齿轮部分采用渐开线齿形设计，齿面做硬化处理，能够承受大切削量下的载荷冲击，同时内部预留有润滑脂存储腔，可实现长期免维护运行。从安装边界与尺寸适配来看，该角头的输入柄部采用标准机床主轴接口规格，可直接适配多数主流五轴铣床的主轴安装位，无需额外加装过渡连接结构；整体外形做了避空优化，在靠近输出端的位置做收窄处理，能够深入到深度较大的型腔内部完成加工，不会与工件型腔内壁发生干涉；输出端的刀具装夹位采用标准弹性夹头结构，可快速更换不同直径的加工刀具，适配不同工序的加工需求。整体结构的传动路径经过精简设计，动力传输损耗低，运行噪音小，能够在高转速工况下保持稳定的加工性能，针对复杂结构件的多面加工需求，能够大幅缩短加工流程，降低多次装夹带来的精度误差，是五轴加工场景中提升加工能力的重要功能部件。
