金属注射成型精密模具结构设计

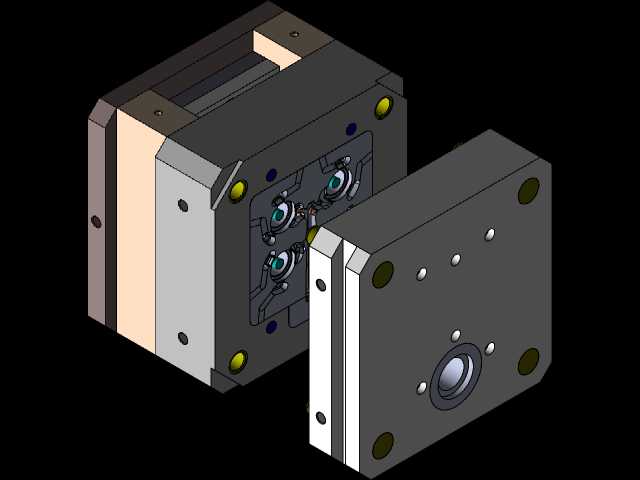

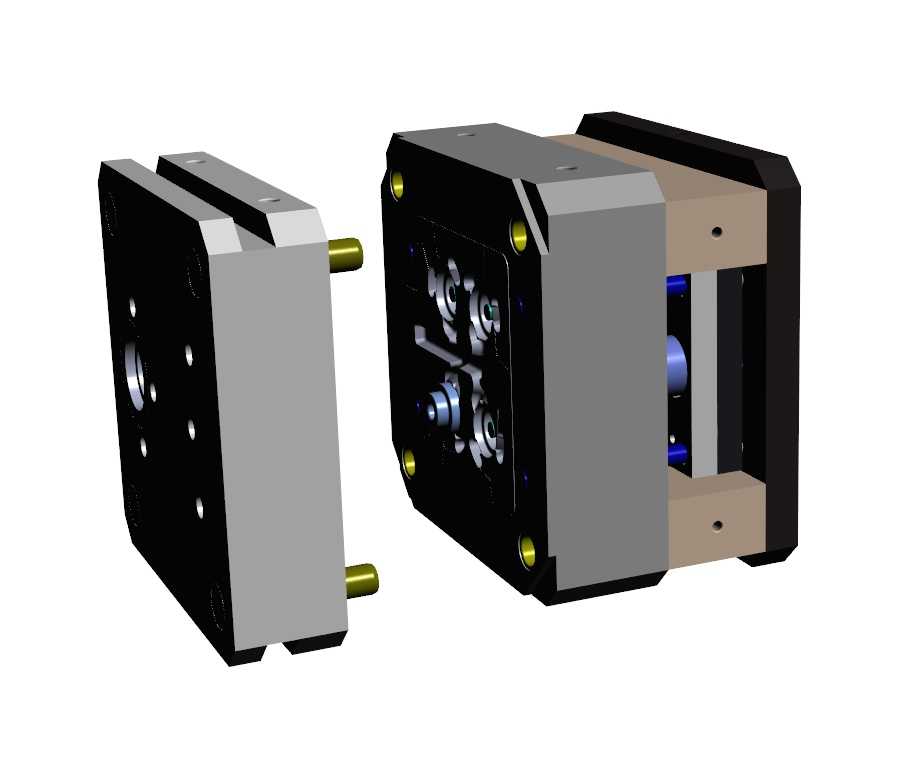

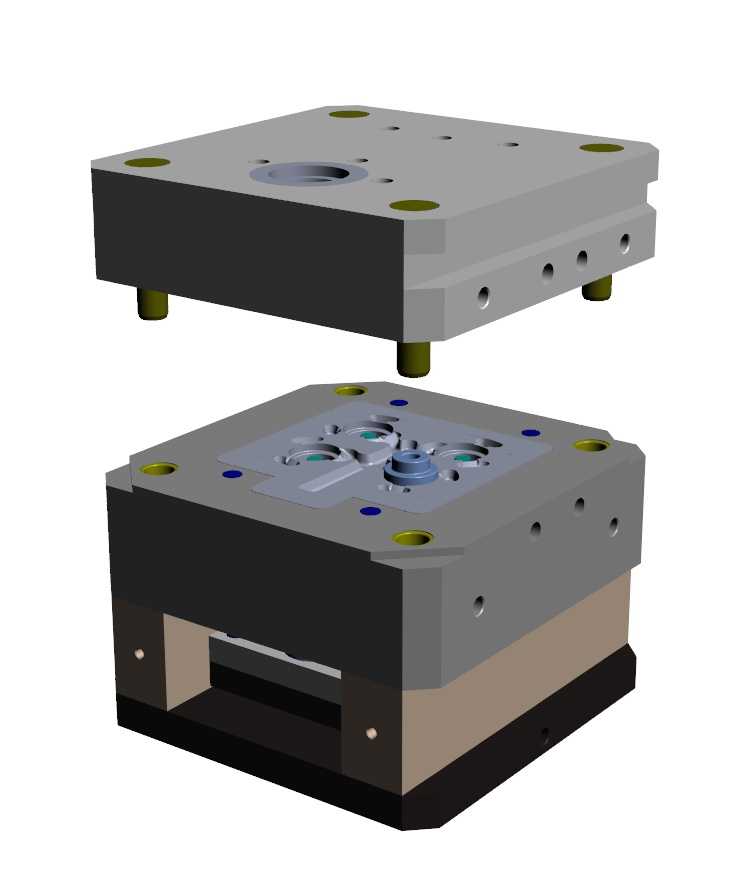

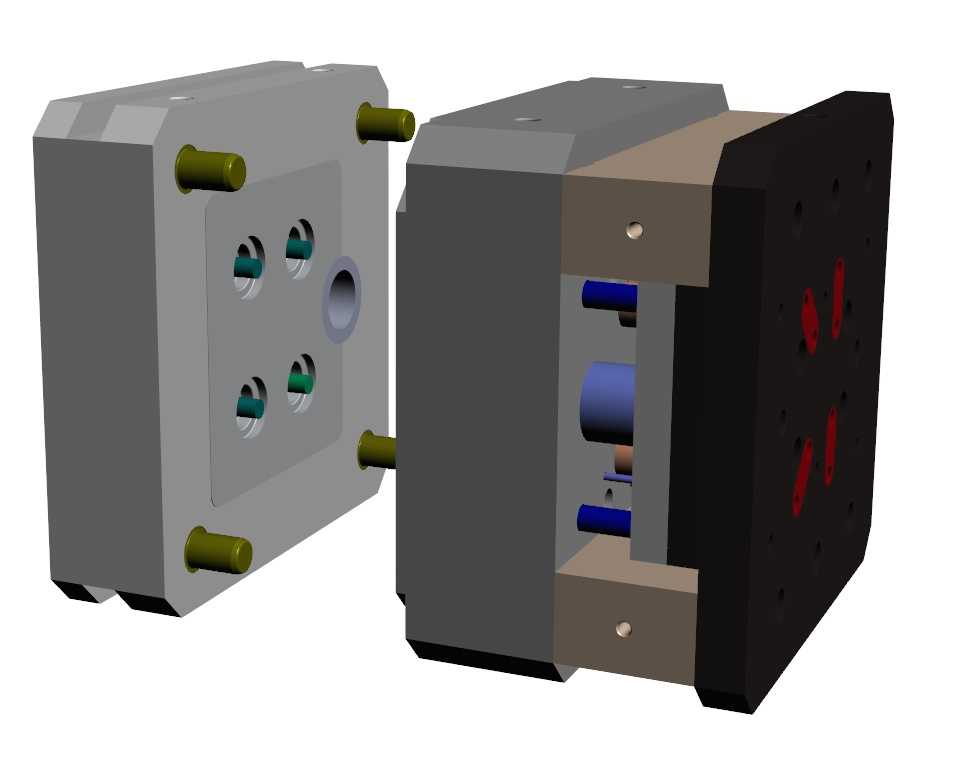

这套金属注射成型模具主要面向小型精密金属结构件的批量生产场景，常见于消费电子、医疗器械、汽车精密配件等领域的复杂金属零件加工环节，能够实现金属粉末与粘结剂混合喂料的高精度注射成型，替代部分传统机加工、精密铸造的生产工序，在保证零件尺寸精度的同时大幅提升批量生产效率。模具整体采用分体式模架结构，分为定模侧与动模侧两大模块，定模部分集成了浇口套、定位环以及成型型腔镶件，动模部分设置有型芯组件、顶出机构以及导向定位结构，合模时通过四角的精密导柱导套实现精准对位，避免合模错位导致的零件飞边、尺寸超差问题。从结构设计来看，模具的成型区域采用了镶拼式结构设计，将复杂的型腔轮廓拆分为多个独立镶件，既便于后续的磨损修复与零件更换，也能在加工阶段降低复杂曲面的加工难度，同时镶件周边设置了独立的冷却水道布局，能够在注射过程中快速带走型腔内的热量，让喂料在型腔内均匀冷却固化，减少零件因冷却不均产生的翘曲、变形缺陷。模具的安装边界适配常规卧式注射机的安装尺寸，定模侧的定位环尺寸匹配标准注射机的定位孔规格，浇口套的球面半径与注射机喷嘴尺寸适配，动模侧的顶出孔位置与注射机顶杆位置对应，无需额外改装即可直接安装在对应吨位的注射设备上投入使用。在功能设计上，这套模具针对金属喂料流动性较差、注射压力较高的特性，对浇注系统做了优化，采用侧浇口进料的方式，让喂料能够平稳填充到型腔的各个复杂角落，避免出现缺料、气孔等成型缺陷，同时排气槽设置在型腔的末端位置，能够在填充过程中将型腔内的空气顺利排出，保证成型零件的内部致密度。模具的顶出机构采用多顶杆均匀布局，顶出力能够均匀分布在成型零件的各个受力位置，避免顶出过程中零件出现变形、顶白等问题，适配金属注射成型零件后续脱脂、烧结工序的余量要求，成型后的零件仅需少量后处理即可达到最终的尺寸精度要求。整套模具的结构紧凑，各功能模块划分清晰，既兼顾了生产过程中的稳定性与耐用性，也考虑到了后续维护保养的便捷性，能够满足长期批量生产的使用需求。
