可弯曲波纹软管结构设计方案

这款可弯曲波纹软管是工业流体输送、设备走线防护场景中常用的柔性连接部件，在各类需要管路适配错位安装、吸收设备运行振动、允许一定角度偏移的工况下都有广泛应用。从实际使用场景来看，这类软管既可以作为气动系统、低压给排水系统的柔性连接段，补偿硬管安装时的位置误差，也可以作为线缆防护套管，套在设备活动部位的线束外侧，避免线束反复弯折出现破损，还能在通风除尘、物料输送的管路系统中，作为不同走向管路的过渡连接件，降低硬管弯折加工的难度与成本。

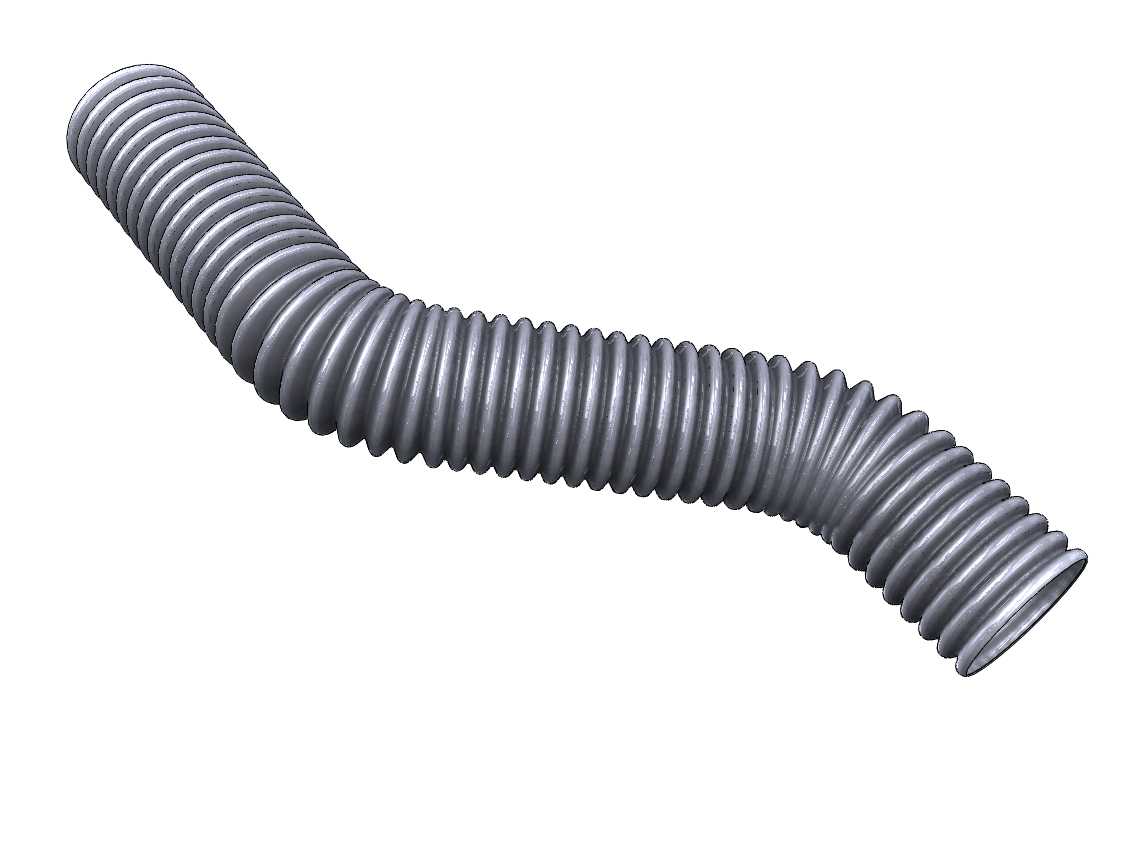

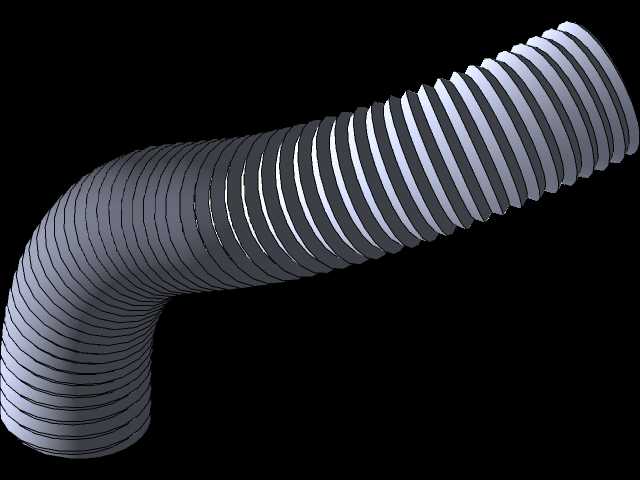

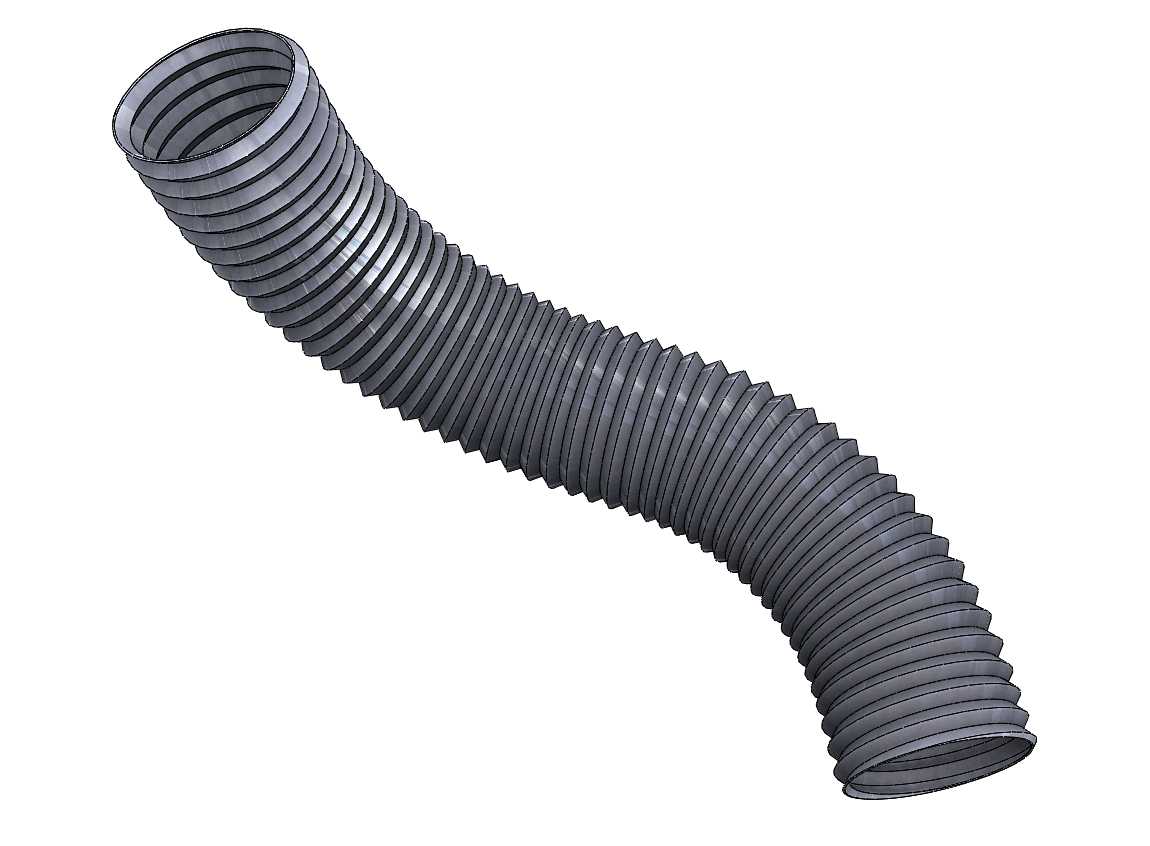

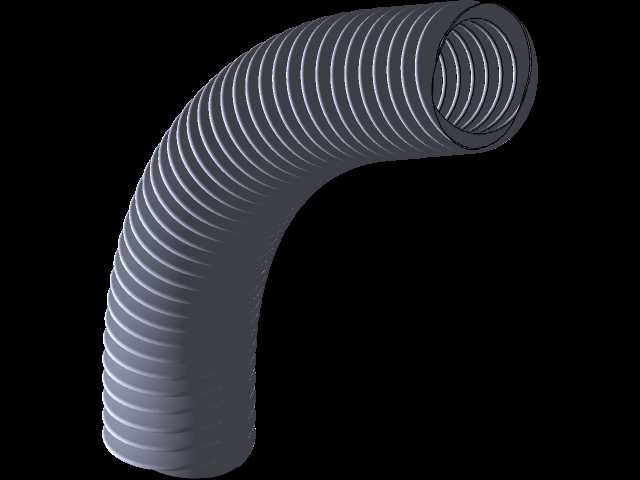

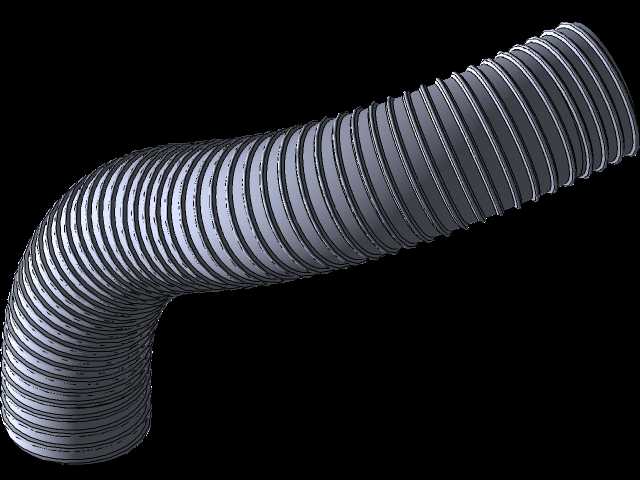

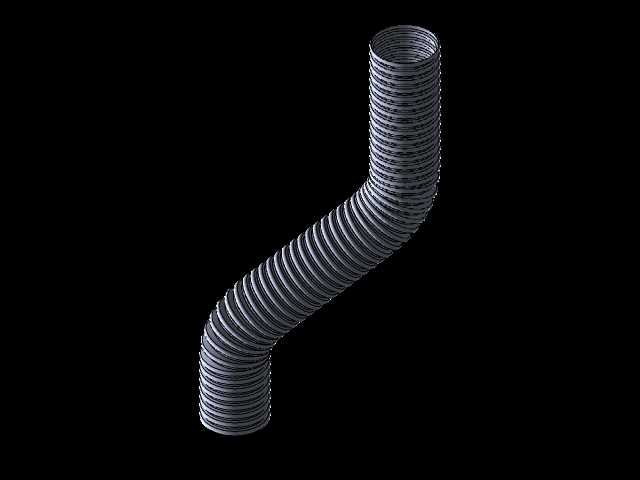

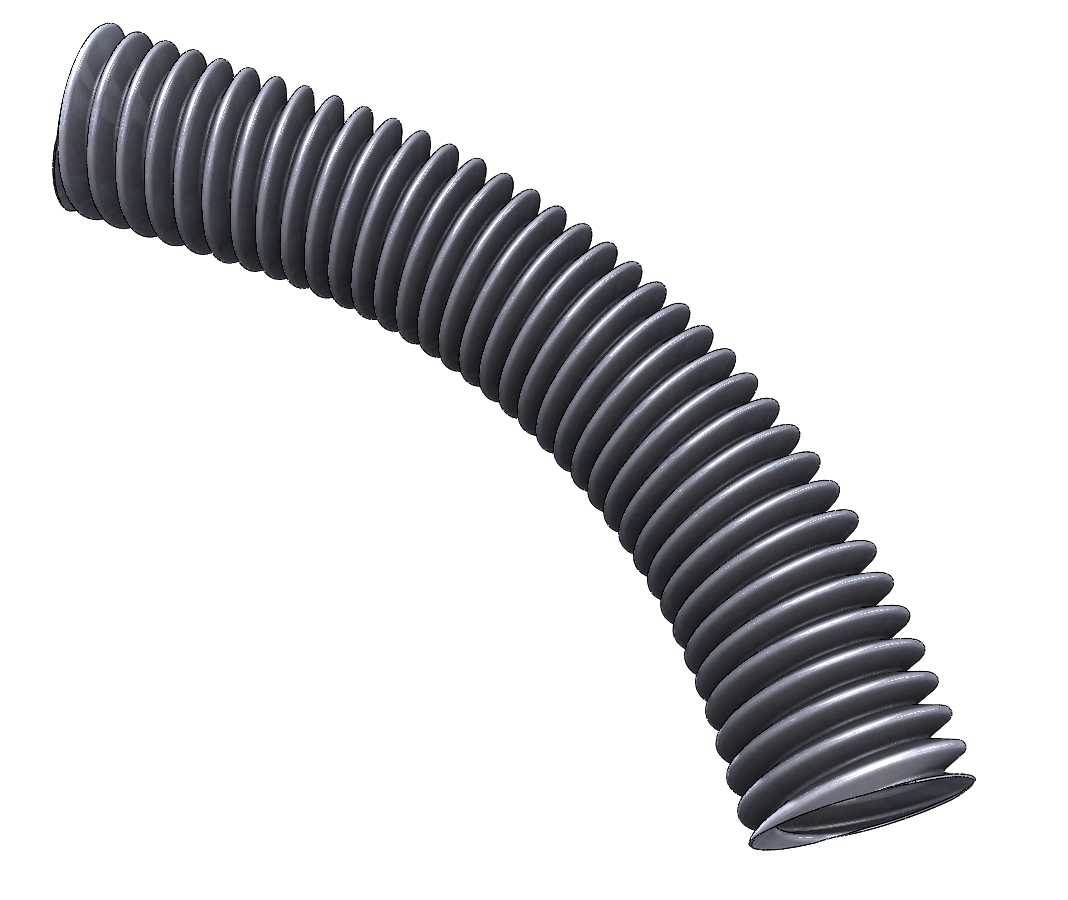

这款产品的核心功能特性集中在柔性适配能力与结构可靠性上，环形连续的波纹结构让管体可以在任意方向实现小角度弯曲，不需要额外安装弯头类配件就能适配非直线的管路走向，同时波纹的环形凸起结构也让管体拥有足够的径向抗压能力，在承受外部挤压、内部流体压力时不会出现过度变形导致管路通径缩小的问题。管体的波纹间距经过反复优化，既保证了足够的弯曲自由度，避免弯曲时相邻波纹互相干涉导致管体折损，也控制了管体拉伸、压缩的形变量范围，防止过度形变导致的结构损坏。

设计过程中首先围绕管路的通径需求确定了基础管体内径，再根据需要的最小弯曲半径调整波纹的凸起高度与节距，波纹凸起高度越高、节距越小，管体的可弯曲角度就越大，但对应的径向承压能力会相应降低，因此最终的参数是在弯曲性能与结构强度之间取的平衡值。管体两端预留了标准的连接接口边界，可以直接对接同通径的硬管或者快接接头，不需要额外加工过渡结构。安装时需要注意弯曲段不能超过设计允许的最小弯曲半径，也不能将管体拉伸超过自然长度的1.2倍，避免波纹结构出现不可逆的塑性变形，影响使用寿命。在走线防护场景使用时，管体内部通径需要预留至少20%的余量，方便内部线缆穿设，同时避免线缆在管内过度挤压影响管体的弯曲灵活性。
