堆叠式四路USB3.0高速接口组件

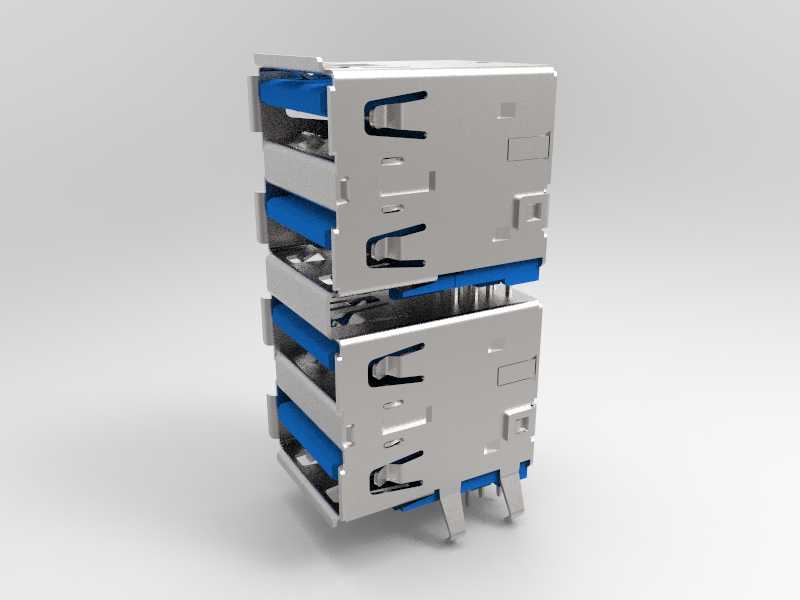

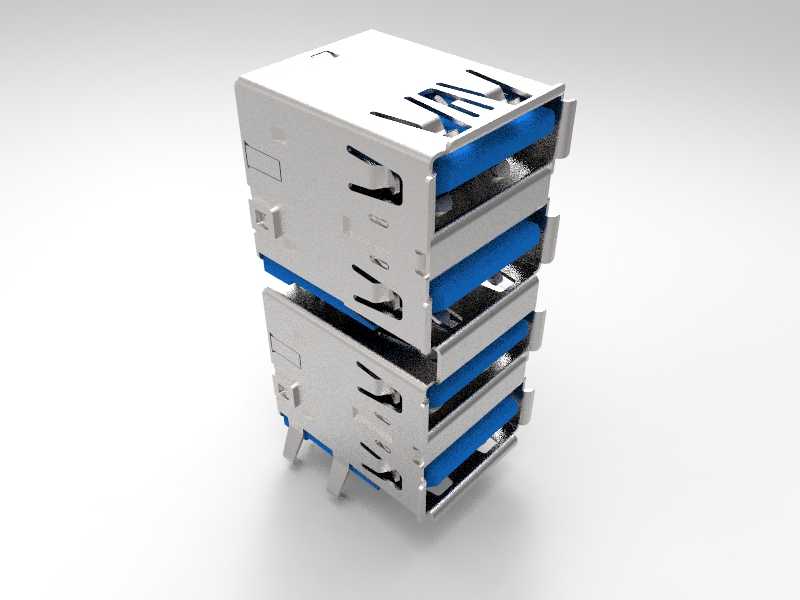

该堆叠式四路USB3.0接口组件，主要面向消费电子、工业控制设备、嵌入式计算终端等领域的板载连接需求，在台式机主板扩展位、工业工控机前置面板、外置数据采集坞、高速存储扩展设备等场景中，能够在有限的PCB板安装空间内提供多组高速数据传输通道，解决单排接口布局占用横向空间过大、布线密度不足的问题。从实际用途来看，该组件可同时支持四组USB3.0设备的热插拔连接，单通道可满足5Gbps的理论传输带宽需求，能够适配高速移动硬盘、高清视频采集设备、工业高速数据采集模块等对传输速率有较高要求的外接设备，同时向下兼容USB2.0、USB1.1等旧规格外接设备，无需额外转接即可实现跨代设备的连接适配。在功能特性层面，该组件采用双层堆叠的结构设计，将两组双端口USB3.0接口沿垂直方向叠放整合，金属屏蔽外壳采用一体化冲压折弯成型工艺，外壳上设置的多组弹性卡扣结构可在插接时与设备公头形成紧密贴合，既能够提升连接的结构稳定性，避免设备晃动导致的接触不良、传输中断问题，也可形成连续的电磁屏蔽腔体，降低高速信号传输过程中的外界电磁干扰，保障数据传输的完整性与稳定性；接口内部的蓝色胶芯为USB3.0规格的识别标识，内部集成了额外的高速差分信号触点，在兼容原有USB2.0触点布局的基础上，实现高速信号的独立传输，避免不同速率信号之间的串扰影响。从设计思路来看，该组件并未采用原生四层堆叠的一体化结构，而是通过两组成熟的双端口USB3.0接口沿垂直方向定位叠合实现四路端口的布局，这种设计能够直接复用现有成熟的双端口接口的模具与生产工艺，大幅降低开模成本与生产验证周期，同时两组接口之间预留的均匀间隙可保障插接操作时的手指操作空间，避免相邻端口在插拔设备时出现干涉问题，也能为接口工作时的热量散发预留流通通道，避免长时间高负载传输时出现热量堆积影响触点寿命。在外形尺寸与安装边界方面，该组件整体为规整的长方体结构，垂直方向的堆叠高度控制在常规板载接口的允许安装范围内，不会超出机箱面板、设备外壳的内部预留空间，底部伸出的直插式定位引脚与焊接引脚按照标准PCB焊盘间距排布，可直接适配通用的通孔焊接工艺，安装时引脚插入对应PCB焊盘后即可完成定位，焊接后整体结构强度可满足至少上千次的插拔寿命要求；组件两侧设置的固定弹片可在插入面板安装孔后自动卡合，无需额外螺丝固定即可实现前面板的稳固安装，横向宽度与常规双端口USB接口保持一致，在相同的横向安装空间内将端口数量提升一倍，大幅提升了单位面积的接口密度，非常适合对空间利用率要求较高的紧凑型电子设备设计使用。
