板载直插式四针风扇供电连接座

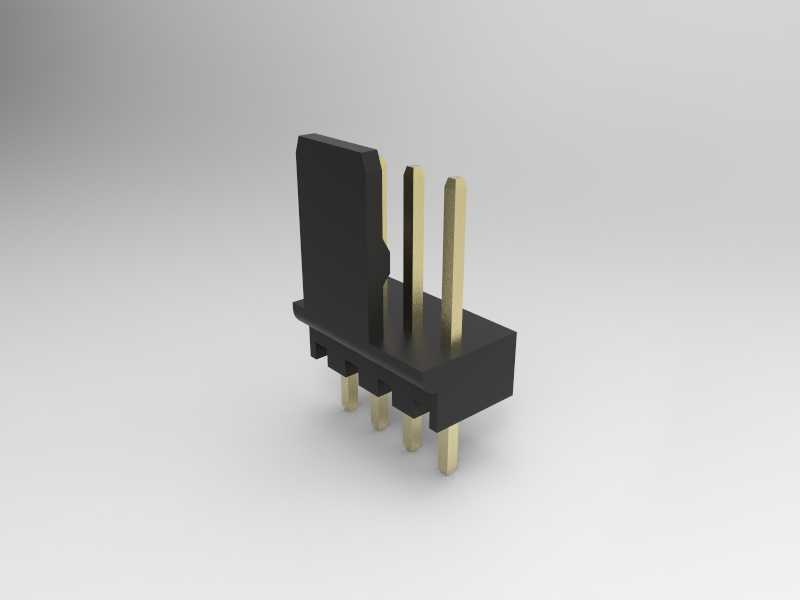

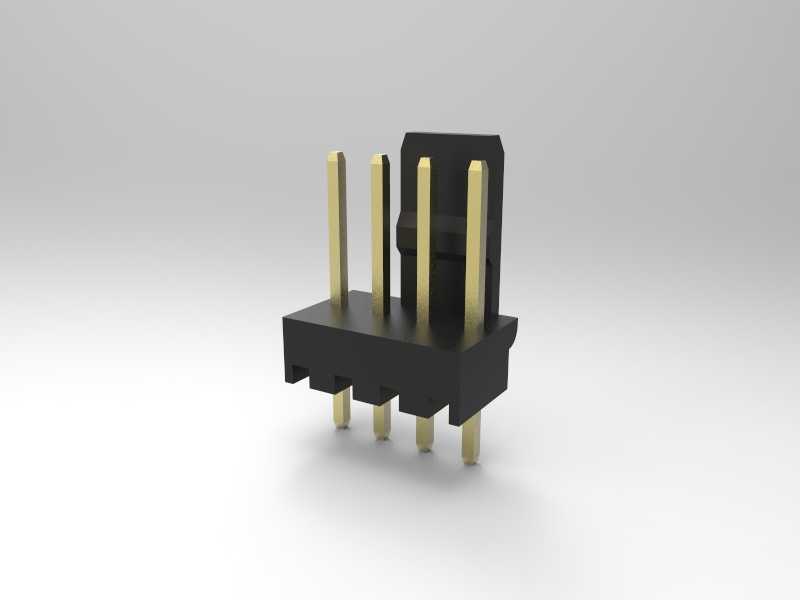

这款四针风扇集管是电子散热系统中专门用于风扇与主控电路连接的核心接插部件，广泛应用在台式电脑主板、工业控制板卡、服务器散热模组、嵌入式设备散热单元等场景中，承担着风扇供电传输与转速信号、调速信号双向传递的作用，是PWM智能调速散热系统里不可或缺的连接载体。在实际设备运行过程中，该接插件能够稳定为散热风扇提供直流工作电源，同时将风扇的实时转速脉冲信号回传至主控芯片，还可接收主控端输出的脉宽调速信号，实现风扇转速的动态调节，让散热系统可以根据设备实时负载温度调整散热风量，兼顾散热效率与运行静音表现。从设计思路来看，这款接插件采用了直插式板载安装结构，黑色绝缘基座选用耐高温、抗形变的工程塑料材质，能够在板卡焊接的高温工况下保持结构稳定，不会出现基座熔融、针脚偏移的问题；四根金色导电插针采用高导电率的铜合金基材，表面做镀金抗氧化处理，既可以降低接触电阻减少供电损耗，也能在长期插拔使用中避免氧化锈蚀导致的接触不良，保障信号与电力传输的稳定性。外形尺寸方面，该接插件整体采用紧凑化设计，基座宽度与针脚间距完全符合行业通用的风扇接插件间距标准，插针分为上下两段，下段用于穿过PCB板的对应安装孔进行波峰焊固定，上段用于对接风扇端的母座插头，安装边界完全适配常规板卡的布局空间，不会与周边的电容、芯片等元器件产生安装干涉，插针的长度设计也兼顾了焊接牢固度与插拔对接的便利性，基座底部的定位凸台还能在焊接时起到辅助定位的作用，避免贴板焊接时出现偏移错位。在结构细节上，基座两侧设置了导向卡位结构，风扇插头对接时可以顺着导向结构顺畅插入，到位后会有轻微的卡位反馈，既可以避免插反导致的电路接反问题，也能防止设备运行过程中受震动出现插头松脱的情况，四根插针的排布顺序严格遵循通用四针风扇的接口定义，分别对应接地、供电、转速检测、PWM调速四个功能通道，无需额外改线即可直接适配市售绝大多数标准四针散热风扇，能够大幅降低板卡散热系统的组装与维护难度。
