多模块拼接式电气控制电路板结构设计

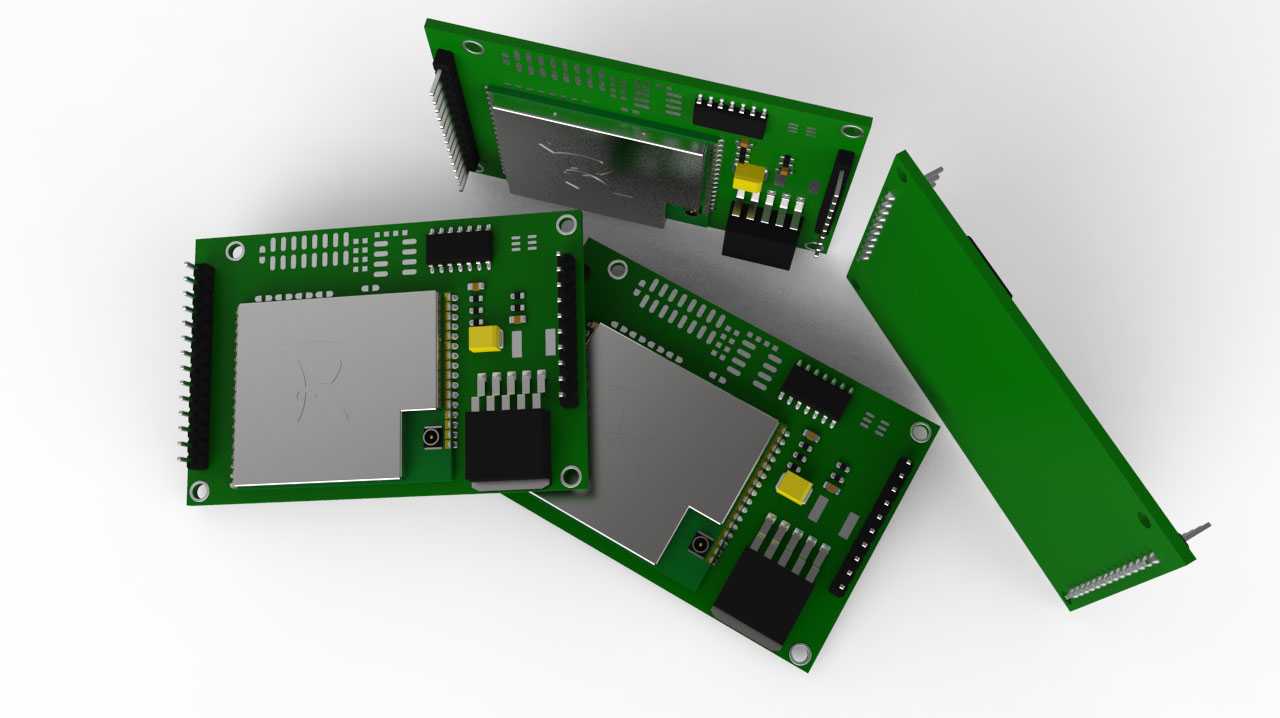

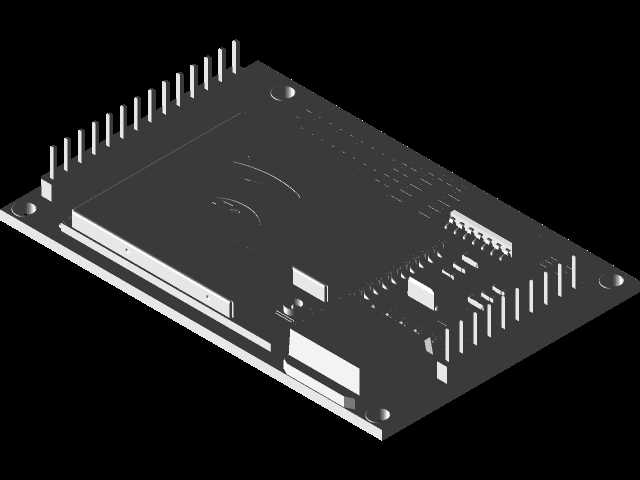

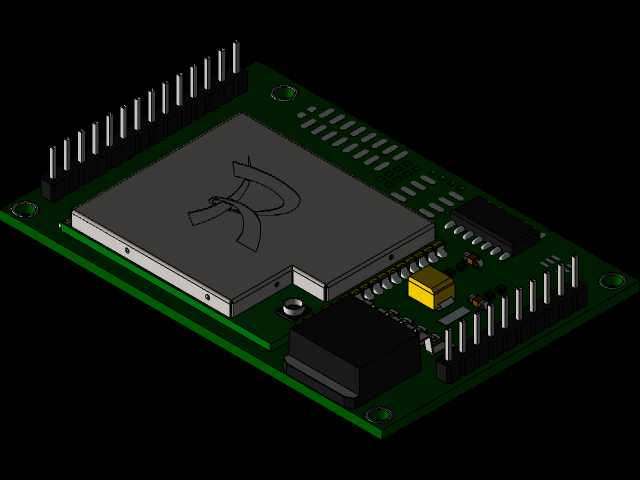

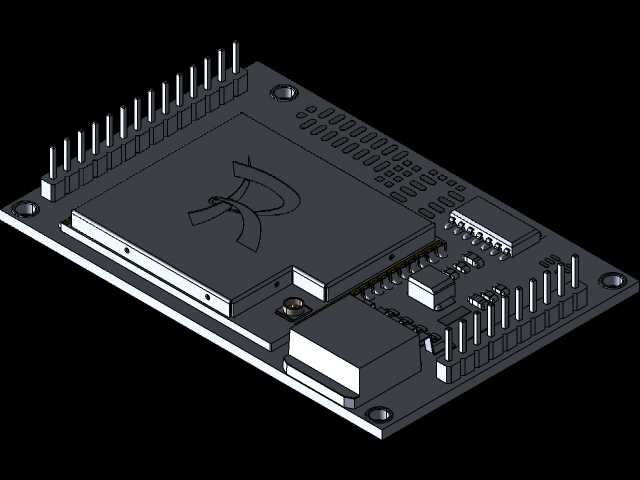

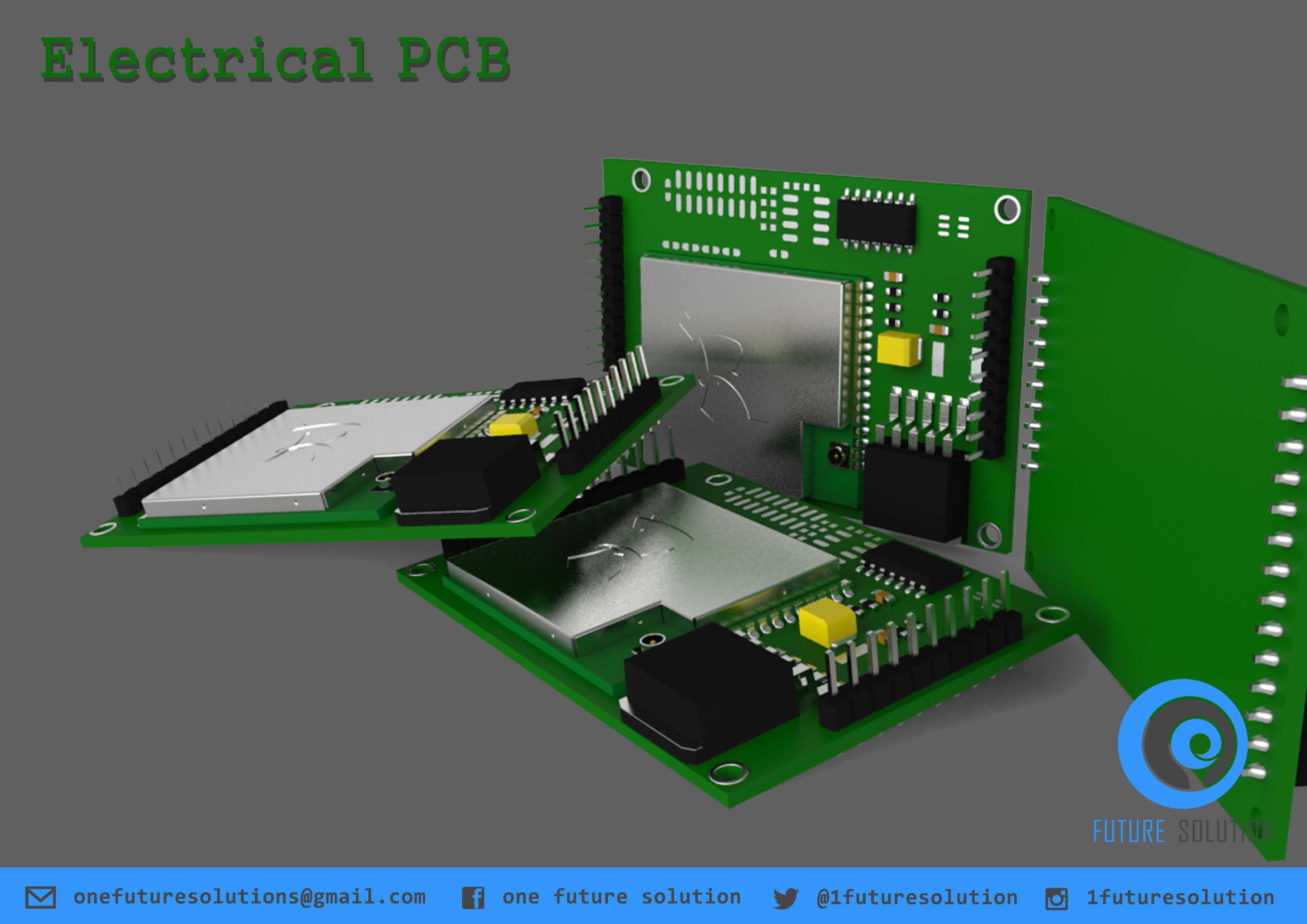

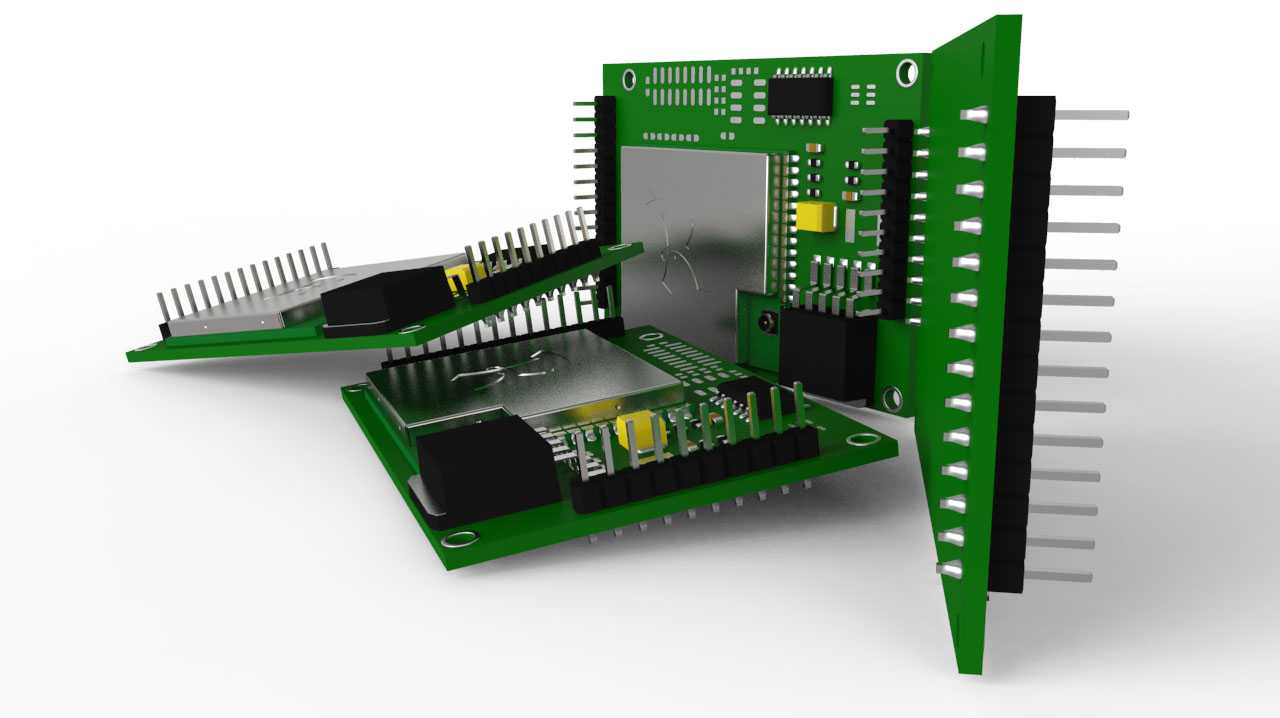

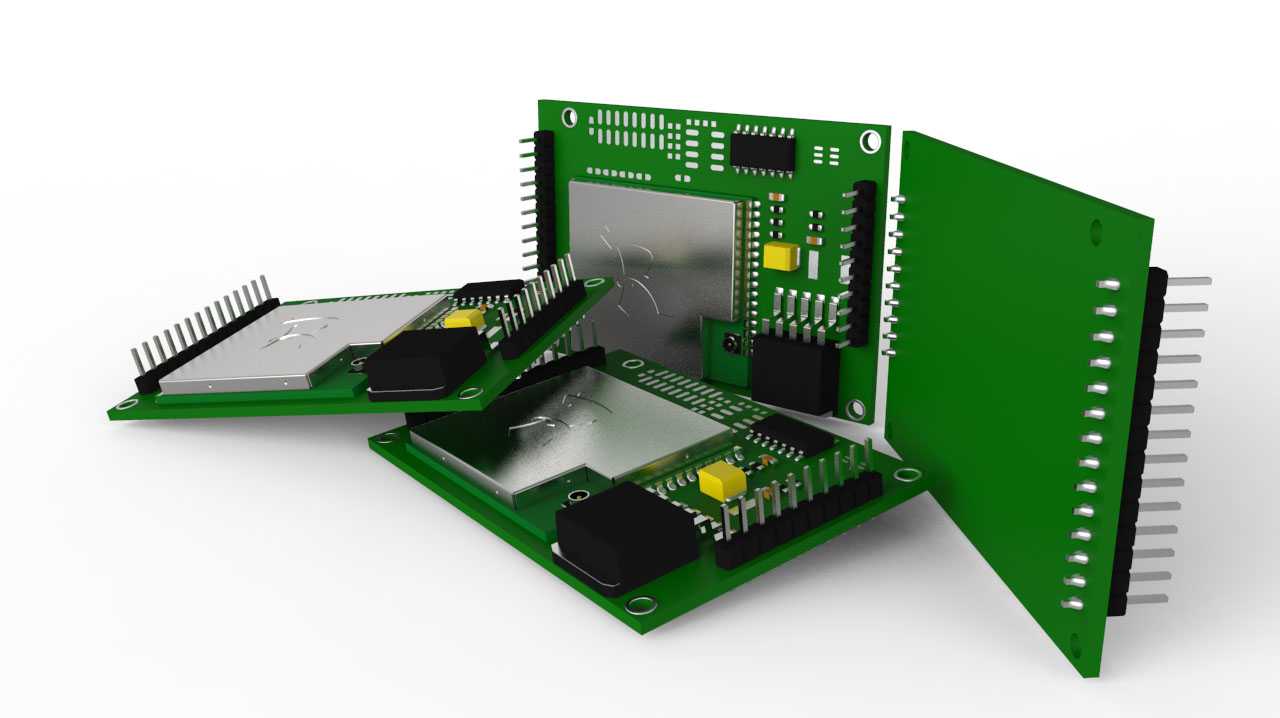

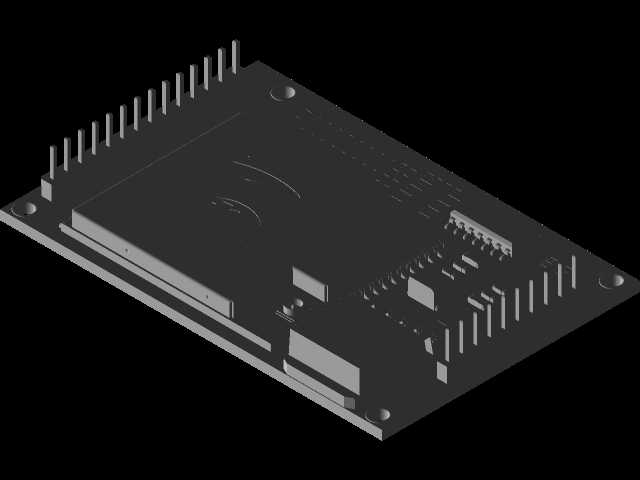

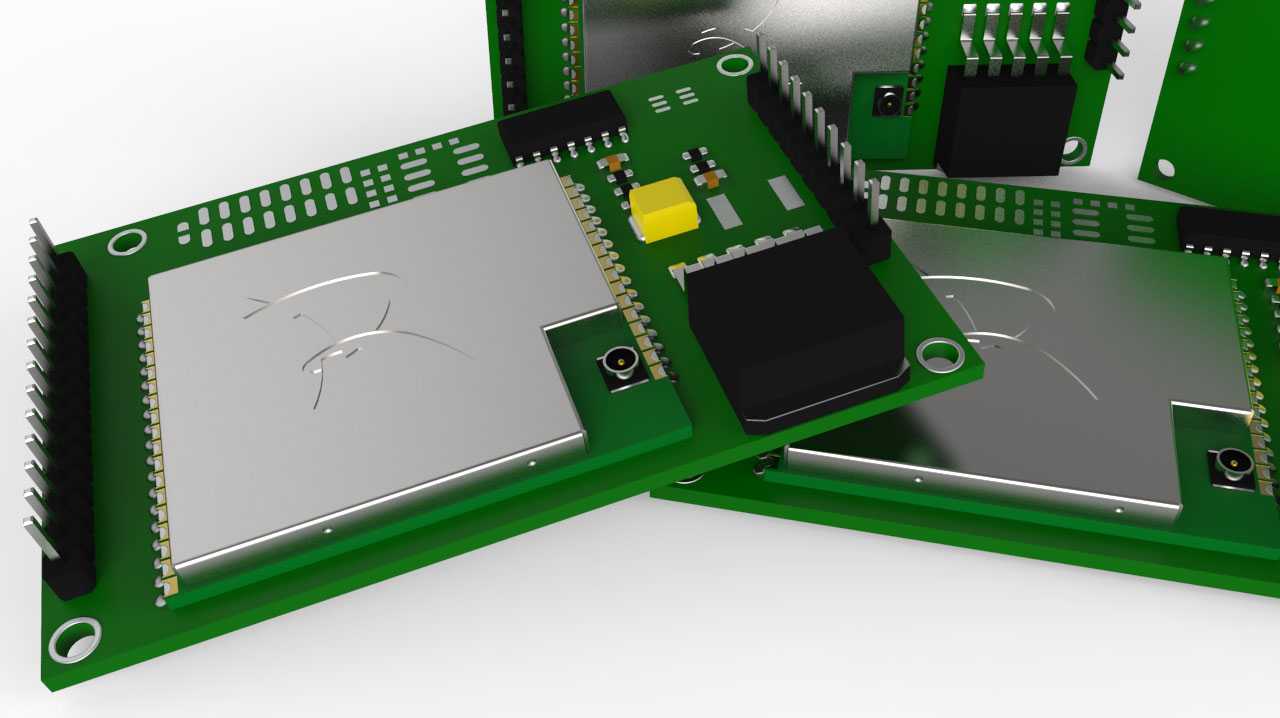

本次呈现的多模块拼接式电气控制电路板，主要面向车载电子控制单元、小型工业传感节点、嵌入式智能终端这类对空间利用率要求严苛的应用场景，可作为核心控制载体完成信号采集、逻辑运算、指令输出的全流程功能，适配低功耗嵌入式系统的运行需求。整套电路板采用分层拼接的结构设计思路，不同功能模块通过板边的排针排母实现物理连接与电气导通，无需额外的连接线缆即可完成模块间的信号交互，既减少了线束占用的空间，也降低了接线故障带来的运行风险。每块独立功能板都做了等厚设计，板基采用常规环氧玻纤基材，边缘预留统一规格的安装定位孔，可直接通过铜柱或螺丝固定在设备内部的安装位上，安装边界可根据实际设备的内部腔体尺寸灵活调整模块的拼接角度与组合数量，适配不同的腔体空间形态。板上集成的屏蔽罩采用金属冲压成型，覆盖核心信号处理芯片区域，可有效阻隔外界电磁干扰，保障高频信号传输的稳定性，板载的黄色电容、黑色接插件等元器件都按照工业级焊接标准布局，元器件高度控制在统一阈值内，避免拼接时出现元器件干涉的问题。排针引脚采用统一间距设计，兼容市面主流的接插件规格，后期维护更换模块时无需重新定制连接件，可直接替换同规格功能板完成升级维修。整套结构在设计时充分考虑了散热需求，模块拼接后预留了均匀的通风间隙，工作时产生的热量可通过间隙自然散出，无需额外加装散热风扇即可满足常规工况下的散热要求，同时金属屏蔽罩也可辅助传导芯片热量，进一步提升长时间运行的稳定性。板体表面做了阻焊层处理，可避免潮湿环境下的电路短路问题，适配车载、户外工业设备这类复杂工况的使用需求，整体结构紧凑，拼接组合灵活，可根据不同的功能需求增减对应模块，无需重新设计整块电路板，大幅缩短了配套设备的开发周期，也降低了小批量定制场景下的开发成本。
