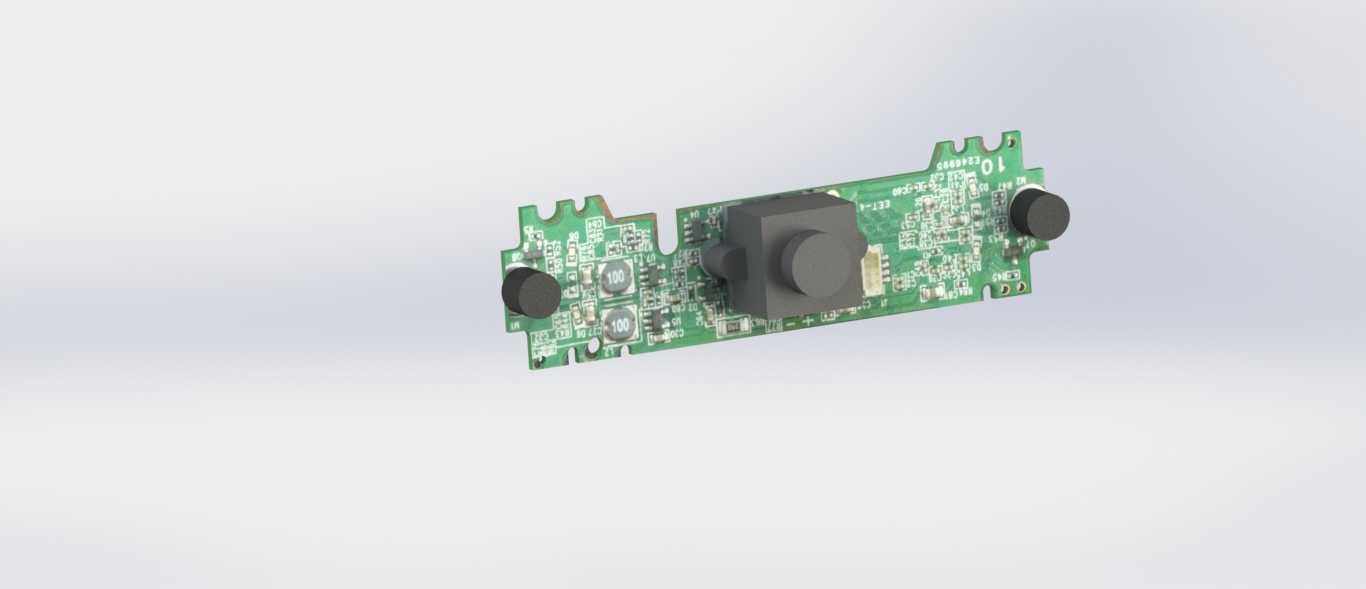

罗技C920摄像头内置电路板结构设计

这款电路板是网络摄像头的核心内置承载部件，主要应用于桌面高清直播、远程会议、家用视频通话等场景的摄像头设备内部，承担着图像信号采集处理、音频信号传输、供电稳压以及整机功能调度的核心作用，是摄像头实现高清成像、稳定音视频输出的硬件基础。从设计思路来看，这块PCB采用狭长型的板型布局，完全适配罗技C920摄像头的长条状内部腔体空间，板体边缘预留的多个缺口与定位孔，完全匹配摄像头外壳内部的卡扣与安装柱位置，能够实现无额外固定件的快速卡装，大幅降低整机组装的工序复杂度。板上元件布局遵循信号流向逻辑排布，中部核心位置放置主控处理芯片，缩短图像传感器到主控的信号传输路径，减少信号干扰；左右两侧对称布置扬声器单元，既充分利用板体两端的剩余空间，也能实现双声道音频的均衡输出，避免单侧发声的听感偏差；板边预留的接口焊盘对应摄像头外壳的外接走线位置，无需额外飞线即可完成供电与数据传输的连接。在安装边界设计上，板体的整体长宽尺寸完全贴合摄像头外壳的内部容腔，所有元件的焊接高度都控制在腔体的内部净空范围内，不会出现元件顶壳或者装配间隙过大的问题，板边的工艺边设计也兼顾了生产阶段的贴片加工便利性，组装完成后电路板与外壳之间留有均匀的散热间隙，能够保障长时间工作下的元件热量散出，避免过热导致的成像降帧或者工作不稳定问题。板体表面的丝印层标注了各个元件的位号与接口定义，方便生产阶段的贴片校验以及后续的维修检测，贴花覆盖层的设计也能在不额外增加屏蔽罩的情况下，减少外部电磁信号对板上高频信号线路的干扰，保障高清视频信号的稳定传输，整体设计在有限的内部空间里实现了功能集成、安装便捷、运行稳定的多重平衡，完全匹配消费级数码产品对内部结构紧凑性、装配效率、使用可靠性的综合要求。
