十字对称带槽工业铝型材截面结构件

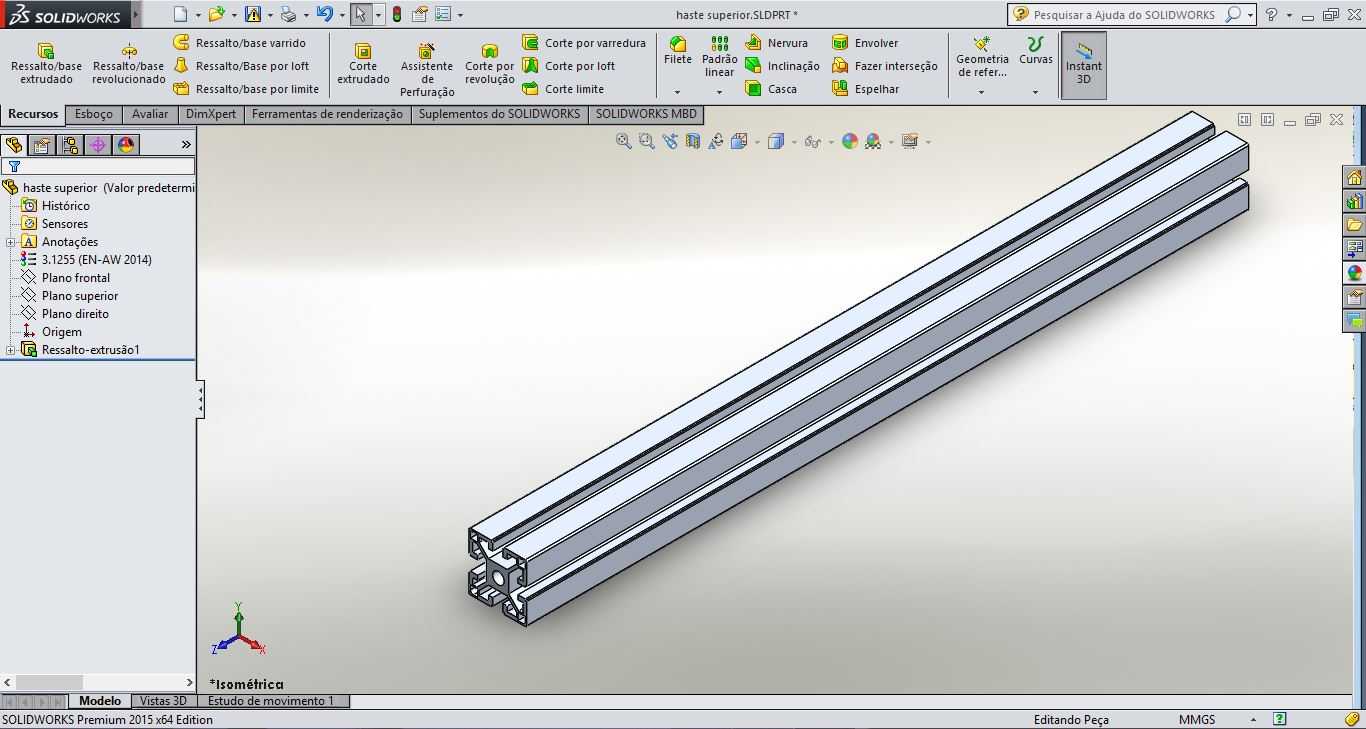

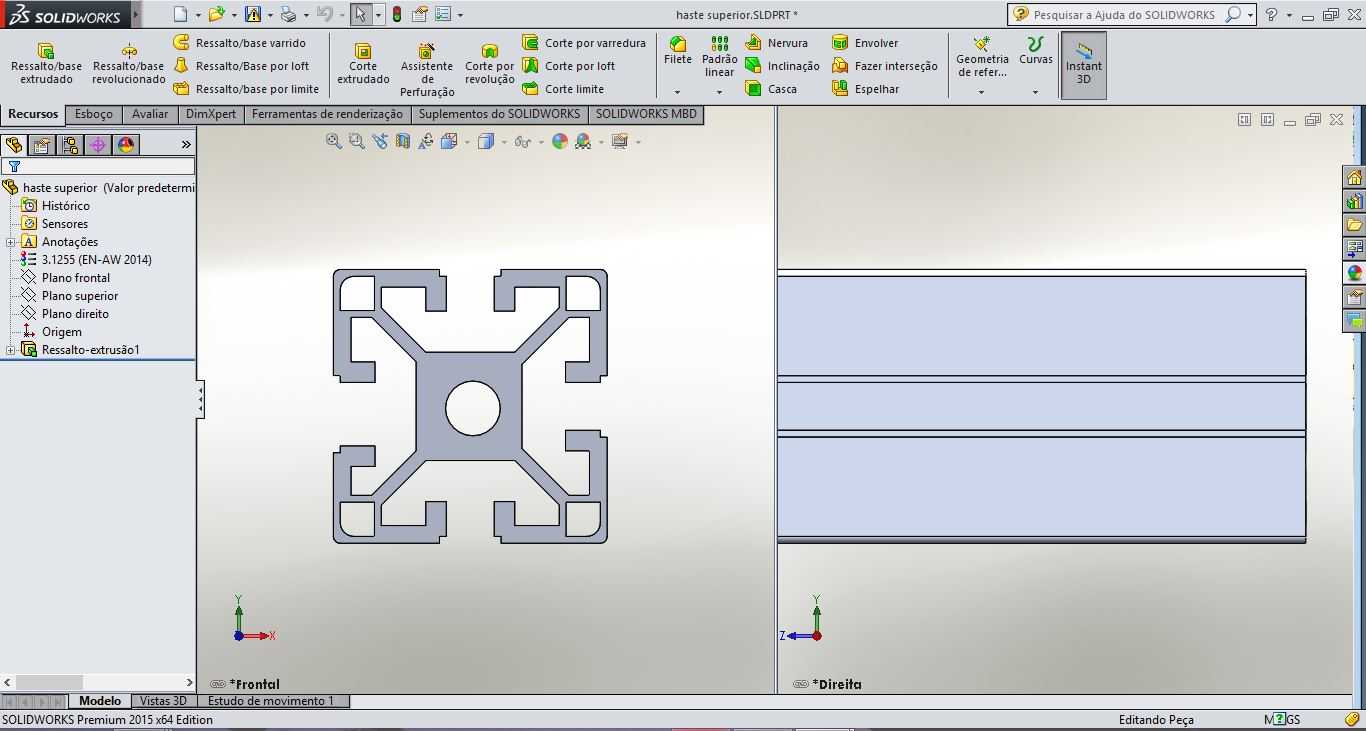

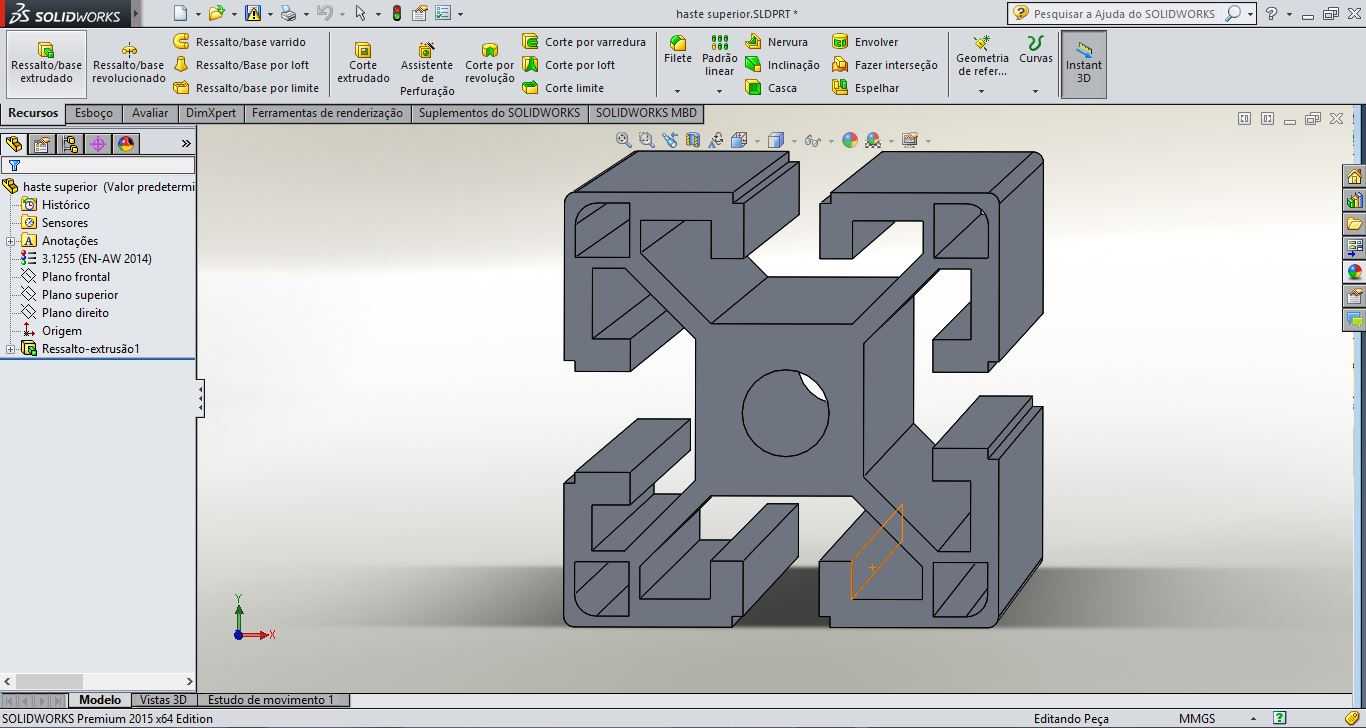

该十字对称结构件是工业铝型材体系中的专用连接承载部件，主要应用于自动化生产线框架搭建、工业设备防护围栏组装、检测工位工作台支撑、物料输送线侧边导向固定等场景，可作为模块化装配体系中的核心节点连接件，替代传统焊接式钢制连接节点，大幅降低现场装配的施工难度与改造成本。从功能特性来看，该结构件采用十字对称布局，四个延伸臂端部均设置有内凹式卡槽结构，可直接与标准工业铝型材的外置卡条、弹性扣件、内置螺母完成快速嵌合装配，中心位置预留的圆形通孔可用于穿装紧固螺栓、定位销或者布设设备气路、电路管线，无需额外在型材上钻孔加工，有效提升装配效率。设计思路上，整体采用等强度对称布局，四个延伸臂的截面厚度、卡槽深度完全一致，保证各个方向的承载能力均匀，避免出现单侧应力集中导致的结构变形；卡槽的轮廓尺寸完全匹配通用工业铝型材的连接标准，可兼容市面上多数同规格的铝型材连接配件，无需单独开模定制配套零件；中心圆孔的直径经过力学仿真校核，既保证足够的穿装空间，又不会过度削弱结构件的整体抗弯、抗扭强度。外形尺寸方面，该结构件的外轮廓为正方形对称布局，四个方向的延伸臂长度一致，安装时无需额外区分方向，可直接嵌入对应铝型材的端部槽口完成对接，安装边界与标准铝型材的截面尺寸完全匹配，装配后不会出现突出的棱角，整体框架外表面平整美观，可直接在外侧安装防护面板、标识牌等附属部件，无需额外加装装饰压条。在实际使用过程中，该结构件可根据框架的受力需求选择不同壁厚的规格，在轻载场景下可作为直角连接的替代件，在重载场景下可搭配加强角码完成多点位固定，适配不同负载等级的工业装配需求。
