贴片式高精度温湿度传感元件结构设计

这款贴片式温湿度传感元件主要面向消费电子、工业测控、智能家居、环境监测等多领域的终端设备集成需求，能够为各类需要实时采集环境温湿度参数的设备提供可靠的核心感知支撑。在日常应用场景中，它可嵌入智能恒温恒湿箱、家用温湿度计、工业环境采集节点、可穿戴设备、暖通空调控制系统内，持续稳定输出精准的环境参数数据，为设备的智能调控、数据记录、异常预警提供核心感知依据。

从功能特性来看，该传感元件采用集成化设计思路，将温湿度感应单元、信号处理电路、校准参数存储模块全部整合在极小的封装体内，无需额外搭配复杂的外围信号调理电路，即可直接输出标准化的数字信号，大幅降低终端设备的电路设计复杂度与物料成本。元件本身具备良好的长期稳定性，在常规工作环境下无需频繁校准即可维持参数采集精度，能够适配-40℃到125℃的宽温工作区间，湿度检测覆盖0到100%RH的全量程范围，可满足绝大多数民用与普通工业场景的检测需求。

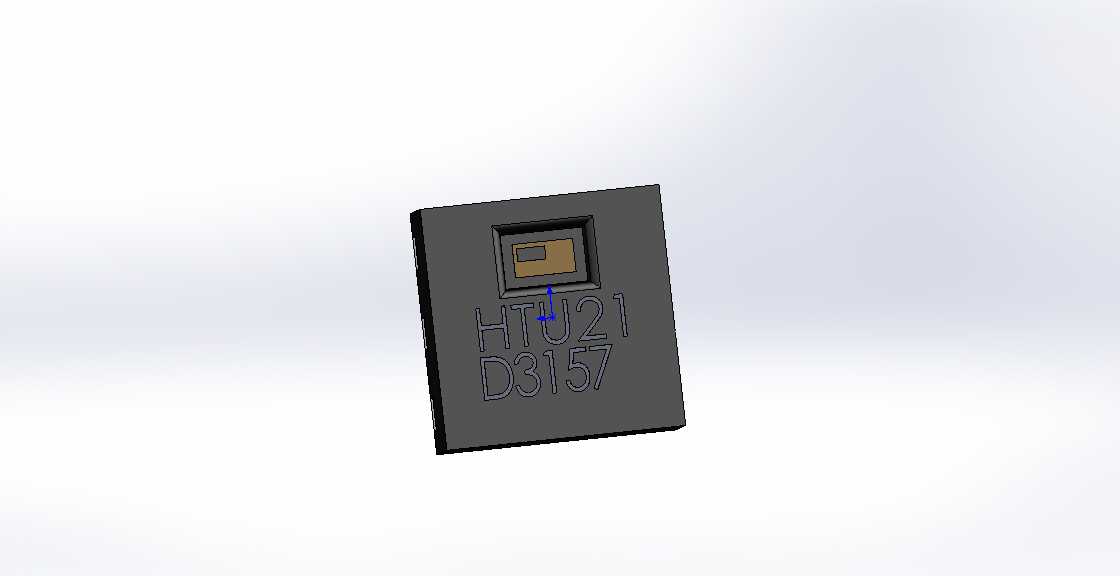

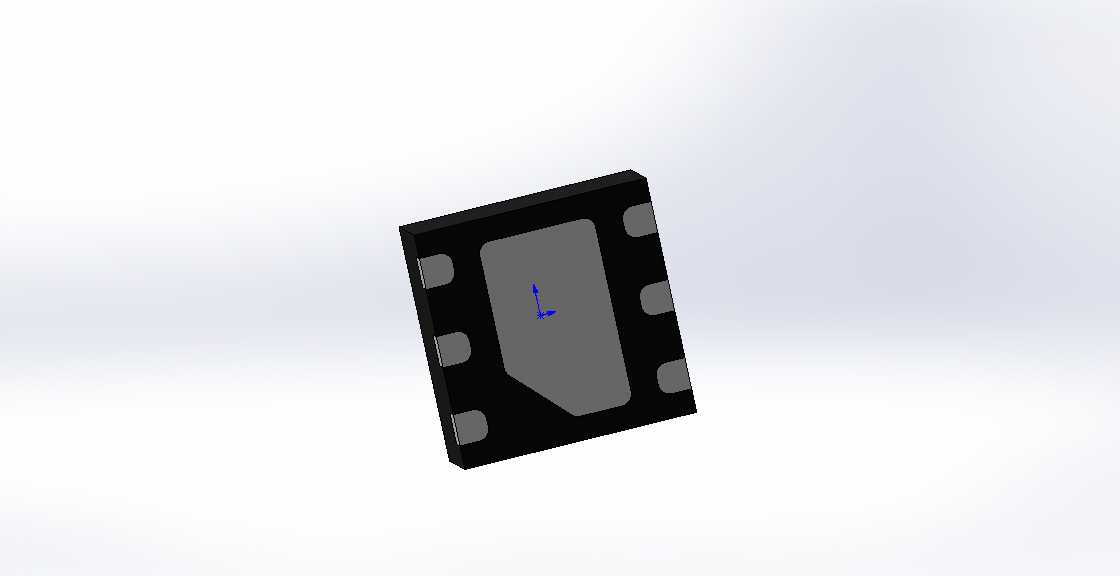

在设计思路上，这款元件采用了表面贴装的封装形式，整体外形为规整的矩形扁平结构，封装外壳采用耐温耐湿的工业级复合材料制成，正面预留了感应窗口，既能够保证外界空气与内部感应单元充分接触，确保检测响应速度，又可以隔绝外界粉尘、液态水直接侵入内部电路，提升元件在复杂环境下的使用寿命。元件底部采用标准化的焊盘布局，完全适配常规SMT自动化贴片生产工艺，可直接通过回流焊完成与PCB板的焊接固定，无需额外的人工焊接工序，能够很好适配大规模批量生产的加工要求。

从安装边界来看，该元件整体尺寸控制在极小范围内，长宽仅为3mm左右，厚度不足1mm，几乎不占用终端设备的内部安装空间，非常适合对体积要求严苛的便携式、微型化电子设备使用。在安装布局时，仅需注意将感应窗口避开设备内部的发热元件、易凝露区域，同时远离风道死角位置，即可保证检测数据的准确性，元件周边预留0.5mm以上的焊接安全间距即可满足生产加工要求，不会给终端设备的结构设计带来额外限制。
