霍尼韦尔差压式气流检测传感元件结构

该款气流传感元件主要面向工业气动控制、医疗呼吸设备、暖通空调系统、环境监测仪器等多类场景的气路参数检测需求，可精准捕捉管路内微小气流变化与差压数值，为系统的流量调控、气密性检测、呼吸状态反馈等核心功能提供可靠的原始数据支撑。在实际应用中，这类传感元件常嵌入设备的气路通路节点，无需额外增设庞大的检测机构，即可完成非侵入式的气流参数采集，大幅降低整套检测系统的空间占用与组装复杂度。

从功能特性来看，该元件采用热隔离式检测原理，内部集成加热单元与温度感测组件，通过气流经过时带走的热量差值换算对应流量与差压参数，检测灵敏度足以覆盖低流速微小气流的监测需求，同时具备良好的抗干扰能力，可适配不同洁净度的气路使用环境，输出信号稳定线性度佳，便于后端控制电路直接采集处理。

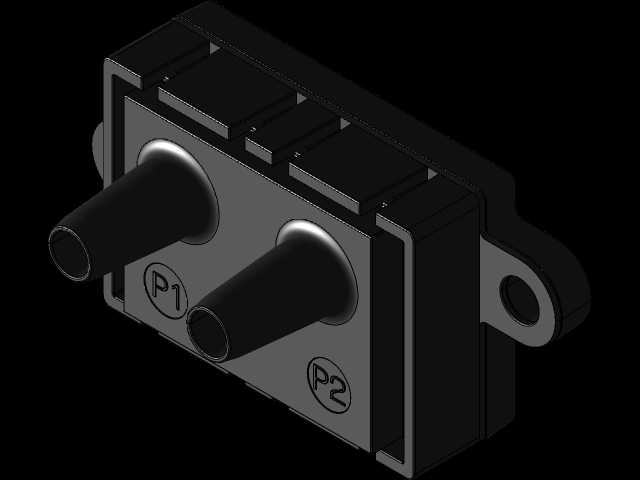

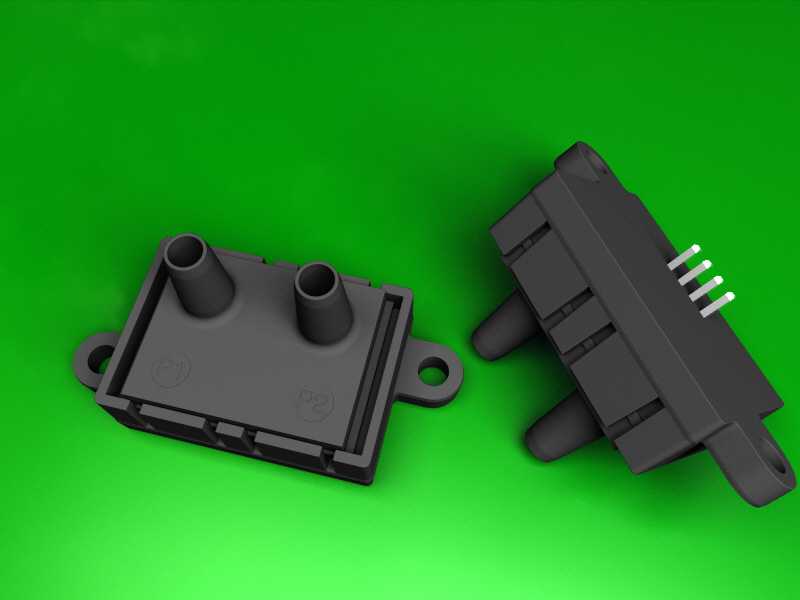

设计层面上，整体采用紧凑型方体基座结构，主体基座采用耐温工程塑料注塑成型，兼顾结构强度与轻量化需求，两侧延伸出带安装孔的固定耳，安装孔位间距经过标准化适配，可直接通过螺丝固定在设备预设的安装位上，无需额外设计定制转接支架，有效降低设备整体的结构设计成本。基座上方设置两个同轴凸起的气嘴接口，接口外径适配常规规格的气动软管，插接后可通过管箍或倒刺结构实现密封固定，避免气路泄漏影响检测精度。元件侧向引出标准间距的金属插针，可直接与PCB板焊接对接，减少接线环节的接触不良风险，适配自动化批量焊接组装工艺。

外形尺寸方面，整体长宽高控制在极小的尺寸范围内，安装边界仅需预留略大于基座本体的操作空间即可，气嘴朝向与插针方向呈垂直布局，便于在紧凑的设备内部完成气路与电路的走线排布，不会与周边其他元器件产生安装干涉。外壳表面做哑光磨砂处理，可减少生产组装过程中的划痕残留，同时具备一定的防尘防泼溅能力，适配多数工业与民用设备的内部安装环境。
