SFC-050DA2双膜片弹性联轴器结构模型

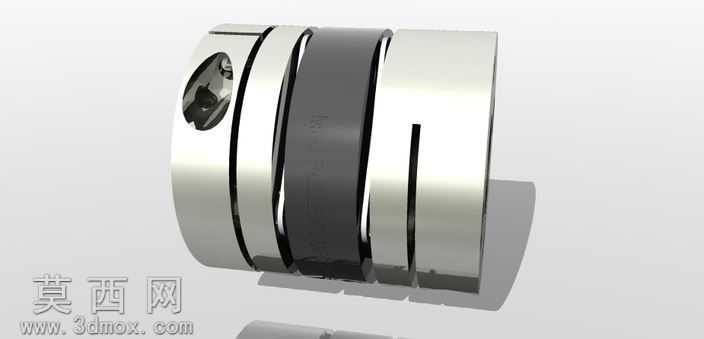

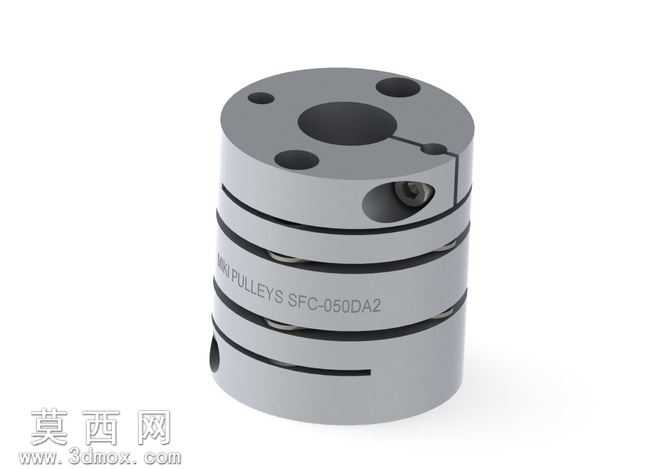

本模型为SFC-050DA2型双膜片弹性联轴器，采用三维建模软件完成全参数化结构复刻，建模过程严格遵循实物测绘尺寸，完整还原了该款联轴器的所有结构细节。模型整体为同轴圆柱结构，两端为带夹紧开槽的法兰轮毂，轮毂端面均匀分布四个安装沉孔，用于与待连接轴端的法兰面对接固定，侧面设置锁紧螺钉孔，通过拧紧螺钉可收缩开槽实现对轴的抱紧夹紧，保证传动过程中无间隙松动。中间段为两组叠层金属膜片组，通过间隔的中间环与两端轮毂连接，膜片采用薄型金属叠层结构，建模时通过阵列、拉伸切除等命令还原了膜片的环形轮廓与连接点位，清晰展现了双膜片结构可补偿径向、角向、轴向偏差的结构特性。模型表面采用金属哑光材质渲染，还原了铝合金联轴器的真实金属质感，边缘做了符合实际加工的倒角处理，避免尖锐棱角不符合生产实际。设计过程中重点还原了联轴器的夹紧式安装结构、膜片叠层布局、锁紧螺钉的装配位置，所有孔位、槽位的尺寸比例均与实物保持一致，可清晰观察到该款联轴器的传动原理：通过金属膜片的弹性变形来补偿两轴之间的相对位移，无需润滑，具备高刚性、高响应速度的传动特点，适用于伺服电机、步进电机等高精度传动场景。模型结构拆分清晰，可直观展示各组成部件的装配关系，膜片部分的分层设计清晰可见，轮毂上的型号标识也通过贴图方式完整还原，整体建模精度满足机械结构展示、装配模拟、选型参考的使用需求，能够帮助使用者快速理解膜片联轴器的工作原理与结构特点。
