恩德斯豪斯电磁流量计三维结构设计

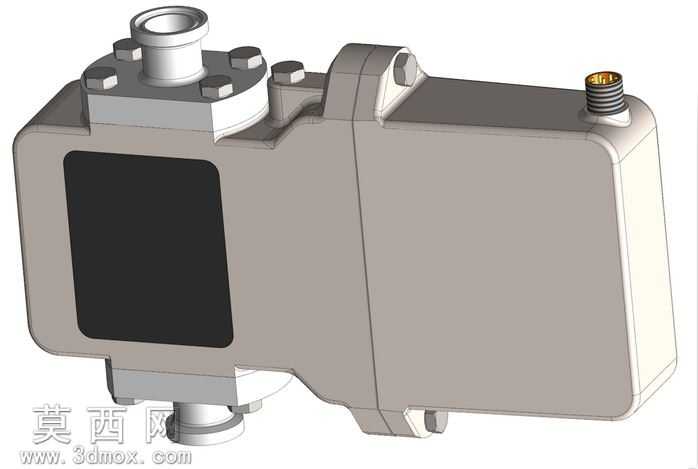

本作品为电磁流量计的三维参数化建模成果，建模过程严格遵循工业仪表的实际生产尺寸规范，以SolidWorks为核心建模工具完成全结构的特征搭建，兼顾结构合理性与视觉还原度。建模初期先梳理产品的功能分区，将整体拆分为测量腔体、电子变送仓、过程连接接口、接线端口四大核心模块，采用自底向上的装配建模思路，先完成单个零件的特征绘制，再通过同轴、重合、平行等标准配合关系完成总装，确保各部件的装配间隙符合实际工业产品的公差要求。材质渲染阶段针对不同部件的物理属性做了差异化的材质映射：主体外壳采用哑光浅灰色工程塑料材质，调整粗糙度参数模拟玻纤增强PC的磨砂质感，还原工业仪表外壳的抗冲击耐磨视觉特征；顶部与底部的过程连接接口采用金属材质，区分出铸铝壳体的哑光金属质感与接头螺纹的亮面金属质感，螺纹部分通过螺旋线扫描切除完成真实牙型建模，还原标准管螺纹的结构细节；正面的显示区域采用深色半透明亚克力材质，添加轻微的反光与折射参数，模拟数显窗口的防护玻璃质感；侧方的接线端口做了金属螺纹与内部镀金触点的细节区分，通过色彩与质感差异突出接线部位的结构特征。结构设计上完整还原了电磁流量计的典型构造：测量腔体部分做了圆滑过渡的流道结构，避免流体经过时产生压损；电子变送仓与测量腔体之间做了密封衔接结构，还原产品的IP防护设计细节；外壳上的安装固定凸台、螺栓沉孔都做了1:1的特征还原，每个螺栓都绘制了标准外六角特征，对应沉孔的深度与直径都符合紧固件的安装尺寸要求。建模过程中对所有圆角特征做了分层处理，外壳的大面采用R3-R5的过渡圆角避免应力集中，接口部位采用小尺寸圆角还原金属加工的倒角特征，整体外观线条流畅，既符合工业产品的注塑成型工艺要求，也在渲染后呈现出真实的工业产品质感。
