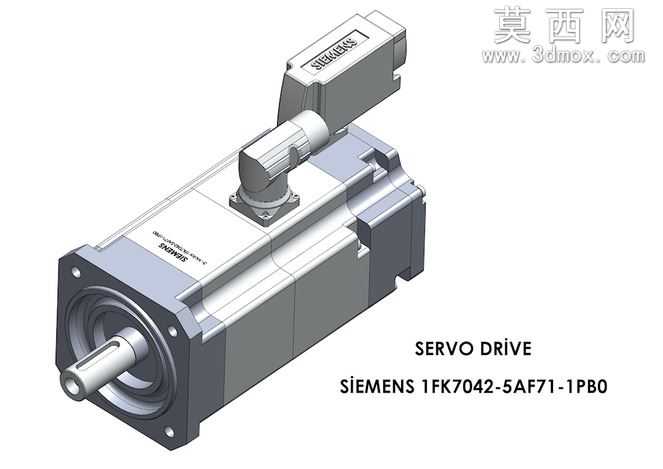

西门子伺服驱动器高精度三维建模作品

本作品为西门子1FK7042-5AF71-1PB0型号伺服驱动器的高精度三维建模成果，建模过程严格参照该型号伺服产品的官方实物尺寸、结构细节与外观特征完成，整体还原度达到工业应用级标准。建模阶段首先梳理伺服驱动器的整体结构逻辑，将产品拆分为前端输出轴组件、前端法兰安装端盖、主壳体机身、顶部接线端子模块、尾部编码器防护模块五大核心结构单元，逐一完成各部件的特征建模：前端输出轴部分精准还原了轴径、键槽、轴端定位孔的细节特征，法兰端盖严格复刻安装孔位的分布尺寸、倒角参数与端面密封槽结构，保证模型可直接用于安装适配的虚拟仿真场景。主壳体部分通过曲面建模与实体特征结合的方式，还原了壳体表面的散热筋结构、品牌标识刻印区域、壳体拼接止口的细节，同时对壳体表面的哑光金属漆面质感做了材质区分，不同结构部件分别赋予对应的材质属性：输出轴与安装法兰采用调质钢材材质，调整金属粗糙度与反光参数还原机加工金属的质感，主壳体采用铸铝喷塑材质，还原工业设备壳体的哑光磨砂质感，顶部接线盒采用工程塑料材质，还原塑料部件的低反光、细腻颗粒感的视觉特征，接线端子部分还原了金属接插件的亮面金属质感。建模过程中对产品的装配关系做了严谨的约束设置，各部件之间的装配间隙、配合公差都参照实物参数设定，不存在结构干涉、穿模的问题，整体模型可直接用于自动化设备的整机装配仿真、产线布局虚拟调试、工业产品展示渲染等场景。设计思路上优先保证模型的工程实用性，在还原外观细节的同时，保留了所有可用于工程参考的结构特征，没有为了视觉效果简化关键安装结构、接口尺寸，同时对模型的曲面质量做了优化，删除了建模过程中产生的冗余碎面、重叠特征，保证模型在不同三维软件中打开时都能保持结构完整，不会出现特征丢失、破面的问题。渲染阶段采用工业产品常用的柔和打光方案，通过主光源、补光与环境光的搭配，清晰呈现伺服驱动器各部分的结构层次与材质差异，既突出了产品的工业质感，也完整展示了各结构部件的形态特征，方便使用者快速识别产品的结构组成与接口位置。
