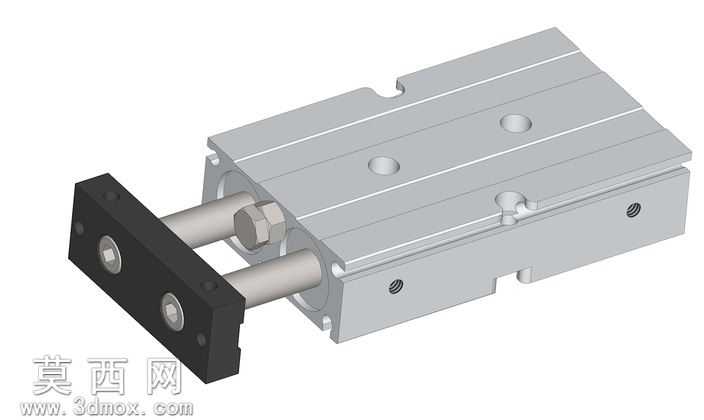

气立可TD系列双轴气动气缸三维设计

本模型为气立可TD系列双轴气缸的三维参数化建模成果，建模过程以实际工业应用中的双轴气缸实物尺寸为基准，在SolidWorks软件中完成全结构的特征化搭建，全程遵循机械设计的装配逻辑与零件加工工艺要求，确保模型结构与实物完全一致。建模初期先梳理双轴气缸的整体结构组成，将其拆分为缸体主体、双活塞杆、前端安装固定板、端部密封端盖、紧固螺栓、进出气接口、缓冲调节螺钉等独立零件，每个零件均采用自底向上的建模方式，先绘制二维草图再通过拉伸、切除、旋转、倒角、阵列等基础特征完成实体构建，针对缸体表面的安装定位孔、进出气螺纹孔、密封槽等细节结构，均严格按照气动元件的行业标准尺寸进行绘制，保证各零件的尺寸公差与配合关系符合实际装配要求。材质配置阶段，针对不同零件的实际材质赋予对应材质属性：缸体主体采用阳极氧化铝合金材质，还原实物表面细腻的哑光银灰色金属质感，调整材质的粗糙度与反射参数，模拟铝合金经氧化处理后的微磨砂表面效果；活塞杆采用镀硬铬不锈钢材质，设置较高的反射率与较低的粗糙度，还原镀铬层光亮顺滑的金属表面；前端安装板采用发黑处理的碳钢材质，调整材质的漫反射颜色为深黑色，添加细微的颗粒质感模拟发黑工艺后的表面纹理；紧固螺钉、密封件等标准件也分别赋予对应材质，让整体模型的视觉表现更贴近实物状态。结构设计上，双活塞杆平行布置的结构是该款气缸的核心特点，建模时严格保证两根活塞杆的同轴度与平行度公差，前端安装板与两根活塞杆的连接位置设置对应的定位沉孔，还原气缸双轴导向、抗扭转能力强、输出力矩大的结构优势；缸体侧面的进出气接口位置、缸体两端的缓冲密封结构、安装槽位均做了精细化还原，可清晰展示气缸的气动工作原理，即压缩空气从进出气口进入缸体内腔，推动活塞带动双活塞杆做直线往复运动，配合前端安装板实现对工件的精准推压、夹持、移位等动作。渲染阶段采用软件内置的Photoview360渲染工具，搭建柔和的工业产品展示光照环境，添加多组辅助光源消除模型结构死角的阴影，调整环境反射贴图让金属材质的表现更具真实感，最终渲染效果可清晰展示气缸的整体外形、各部件的装配关系与细节特征，该模型可用于自动化设备的气动回路虚拟装配、设备方案展示、气动系统教学演示等场景，能够直接导入各类自动化设备的总装配体中完成整机布局设计，减少设计人员重复建模的工作量，提升机械设计的整体效率。
