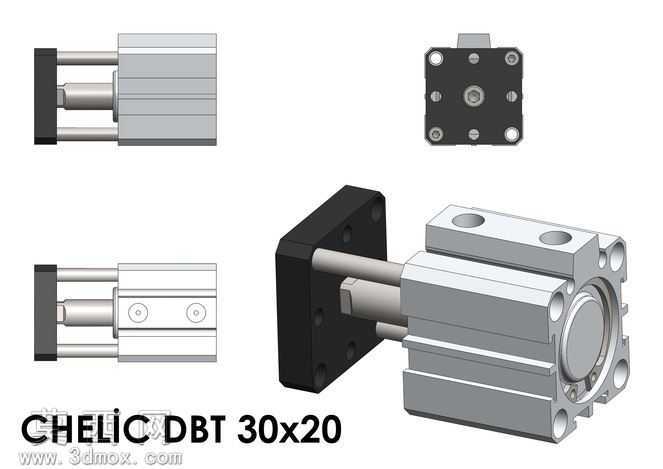

CHELIC DBT30x20导杆型气缸三维结构设计

本作品为CHELIC品牌DBT系列30x20规格带导杆薄型气缸的三维建模成果，建模过程严格遵循气动元件的实际尺寸规范与装配逻辑，完整还原了该款气缸的全部结构细节。建模阶段首先搭建气缸的主体基准，以缸体的中心轴线为核心定位基准，依次构建缸筒、端盖、活塞、活塞杆、双侧导杆、前端安装法兰等核心部件，各部件的配合公差完全符合气动元件的行业设计标准，保证虚拟装配后无干涉错位问题。材质渲染阶段针对不同部件的实际材质做了精准的材质参数调配：缸体部分采用阳极氧化铝合金材质，调整金属粗糙度参数还原哑光银灰的金属质感，表面添加细微的加工纹理模拟实际型材的拉丝处理效果；前端安装法兰采用发黑处理的碳钢材质，调整材质的漫反射与高光参数，还原黑色金属件的哑光磨砂质感，边角处做轻微的倒角高光处理还原机加工的细节特征；活塞杆与导杆部分采用镀硬铬钢材材质，调高材质的反射参数，还原镀铬表面光亮顺滑的金属质感；密封件部分采用丁腈橡胶材质，调整材质的粗糙度与弹性质感，还原橡胶件的哑光深色特性。结构设计上，该款气缸为带双导杆的薄型气缸结构，相比普通薄型气缸增加了双侧平行导杆结构，可有效抵抗活塞杆伸出过程中的径向扭转力，提升负载运行的稳定性，前端法兰设计可直接适配多种安装场景，无需额外加装安装附件，缸体上的定位孔、气口接口、固定螺丝孔均按照实物1:1还原，每个孔位的直径、深度、位置度都与实际产品参数保持一致。设计过程中重点考量了气动元件的装配合理性，活塞与缸筒的配合间隙、导杆与导套的滑动配合间隙、端盖与缸体的密封槽位置都做了精准的尺寸校核，既保证三维模型的外观还原度，也可直接用于气动回路的虚拟装配仿真、设备布局干涉检查等工程场景，模型的结构拆分清晰，各部件可单独导出用于工程出图、运动仿真演示等后续工作，整体建模逻辑严谨，细节还原度高，可满足机械设计、自动化设备开发过程中的气动元件选型演示、装配模拟等使用需求。
