X99主板用LGA2011-3CPU支架插座结构

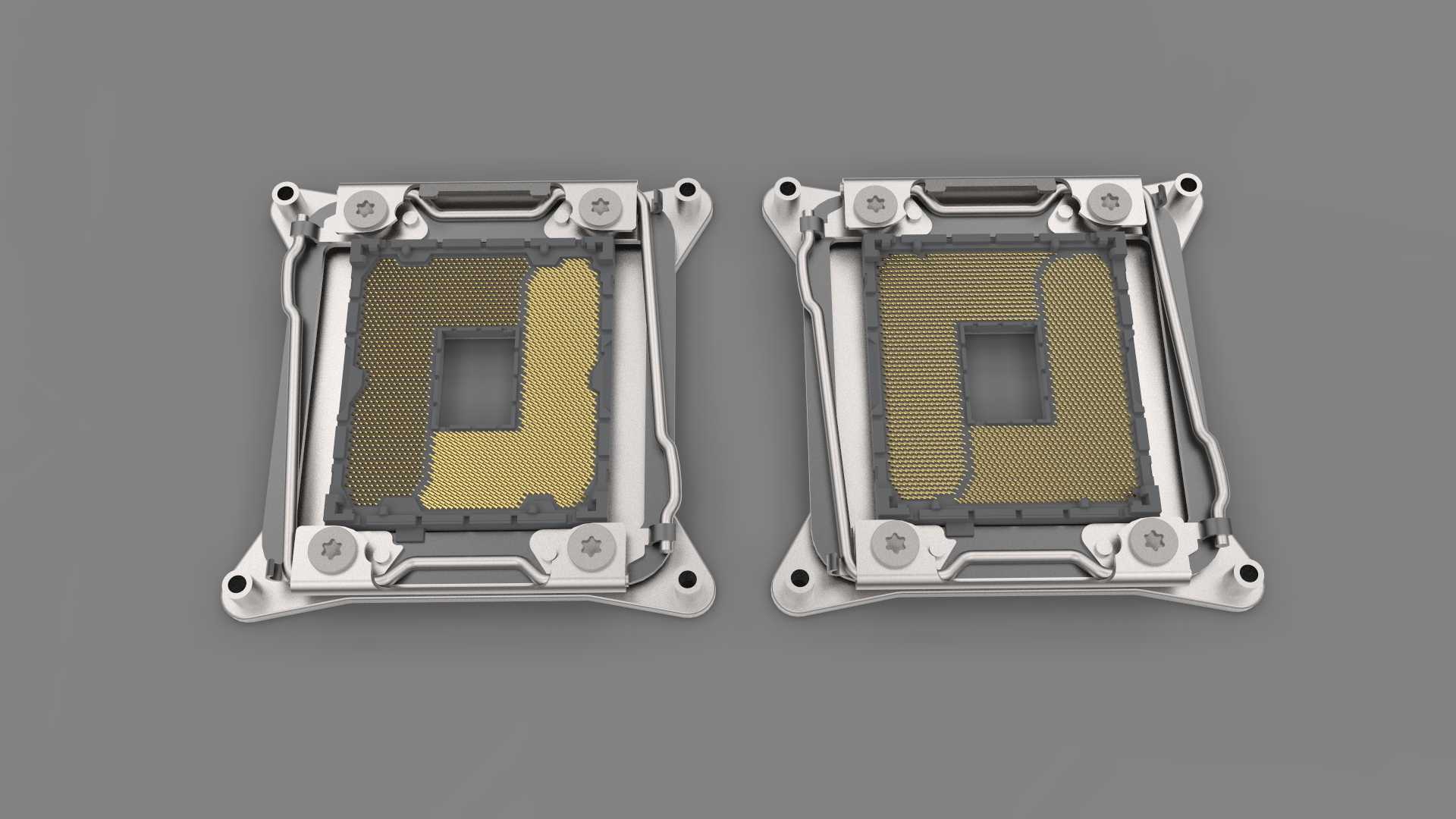

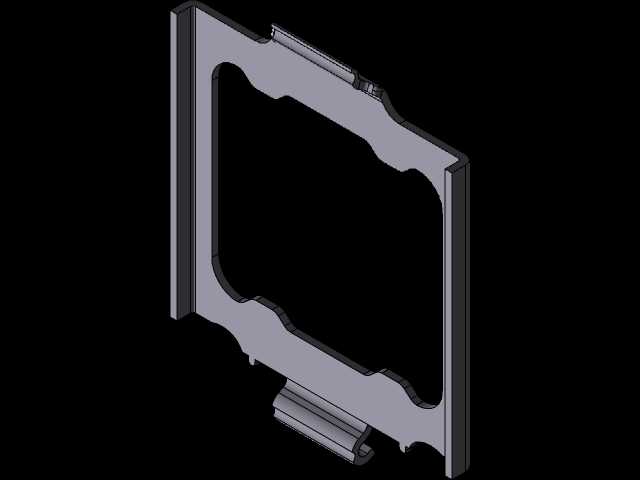

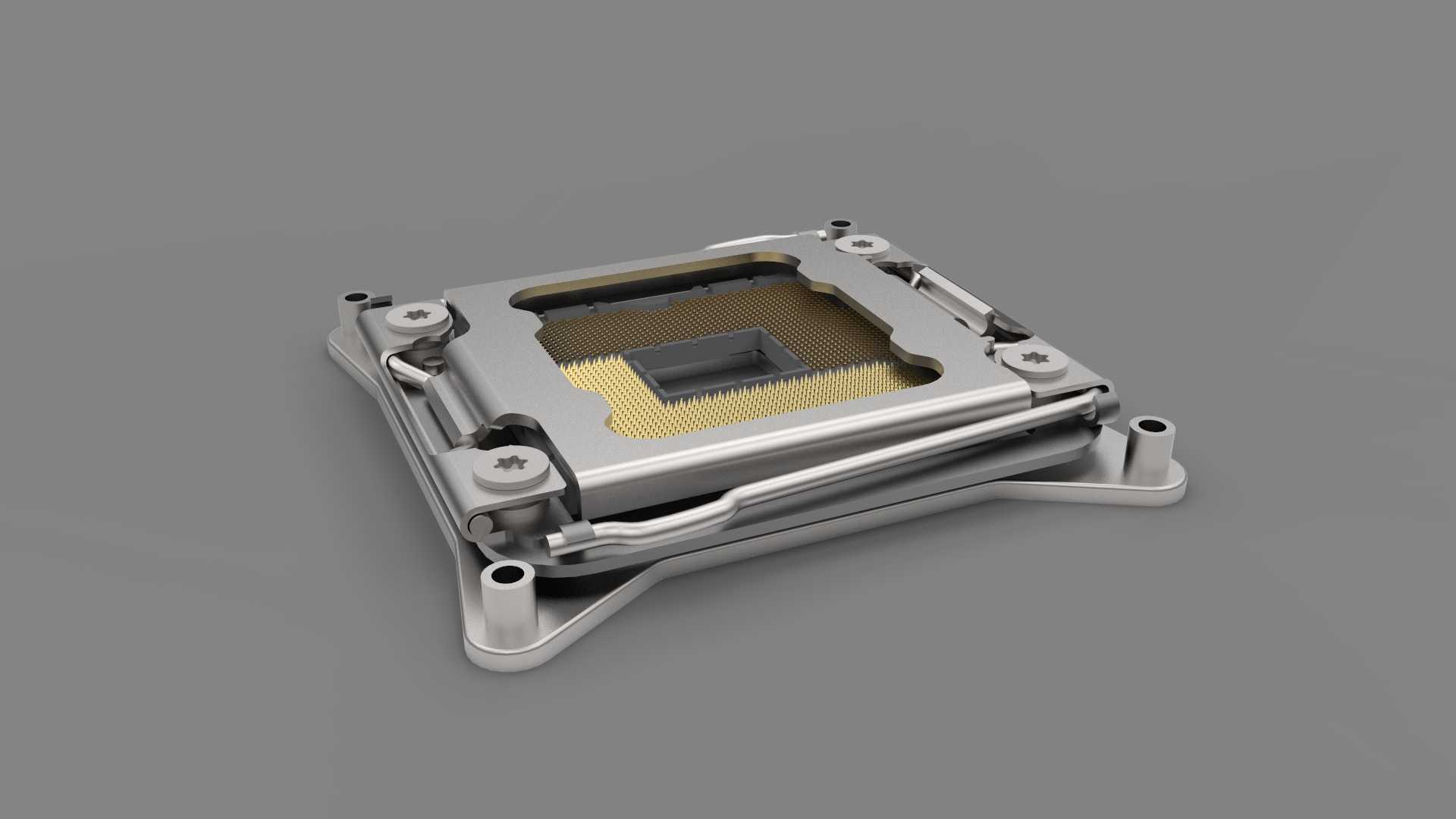

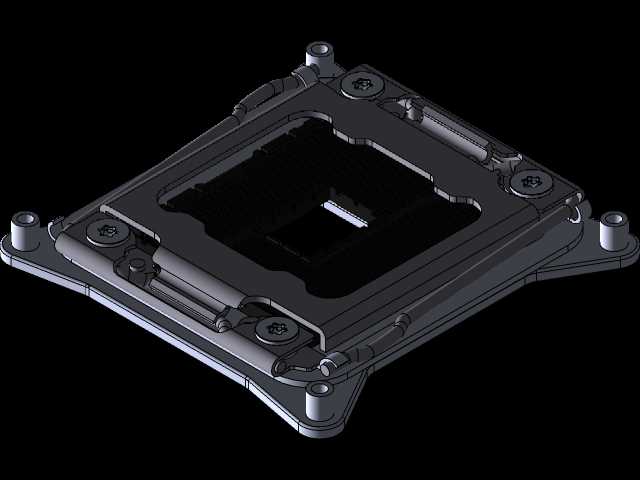

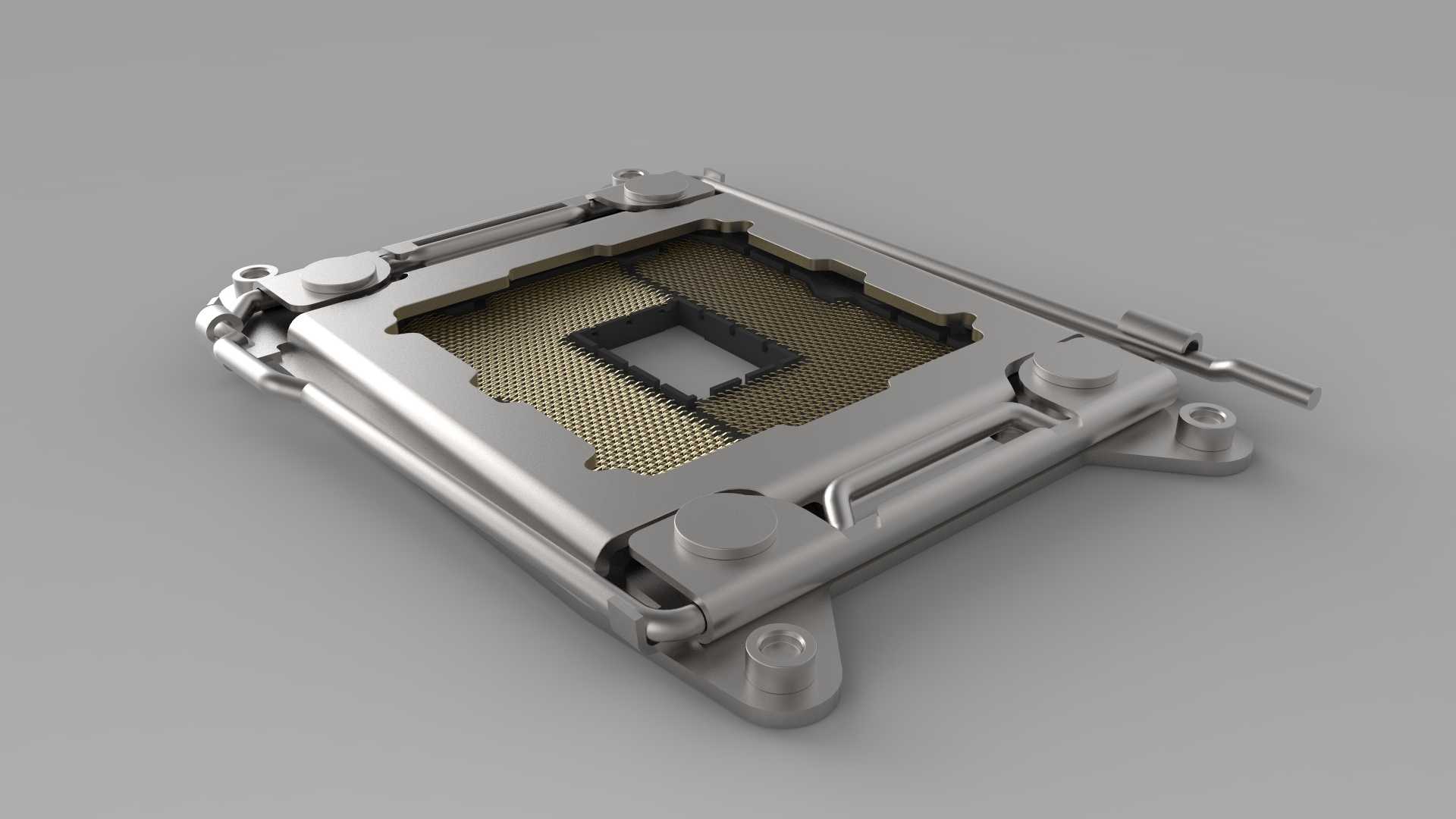

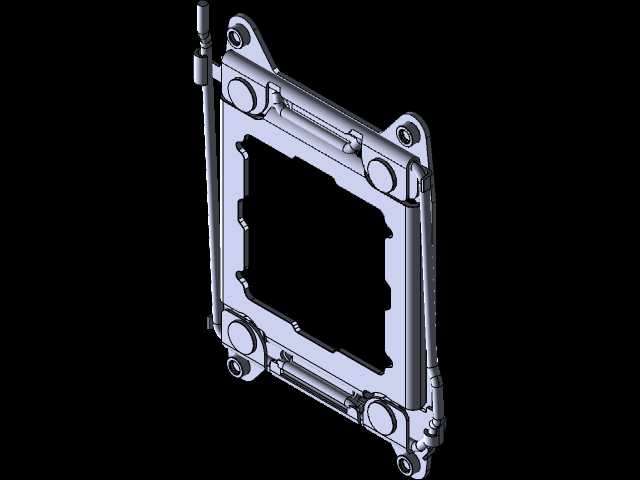

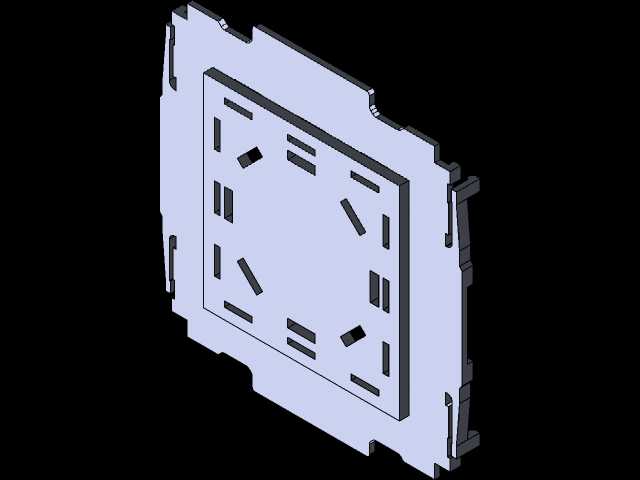

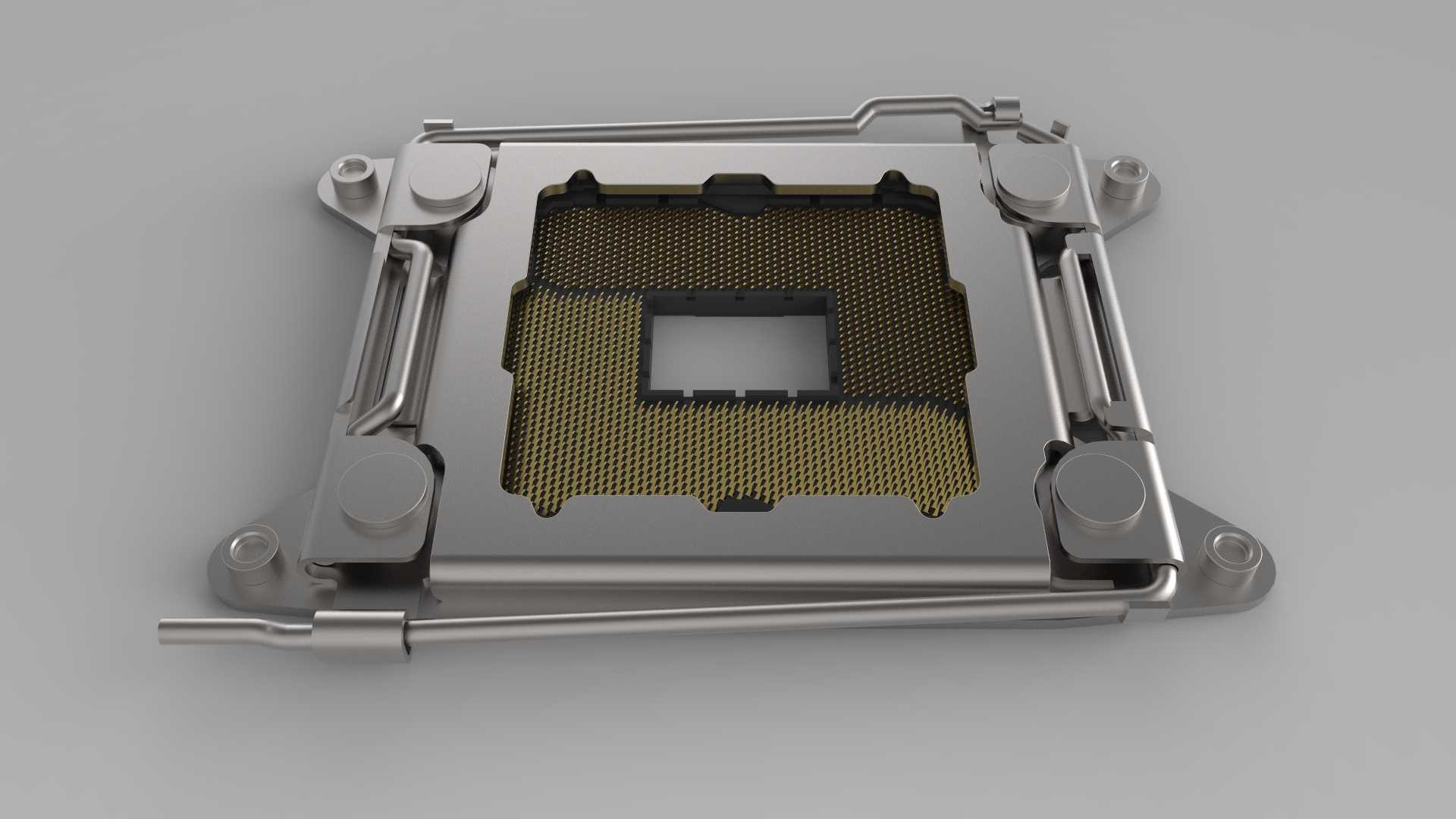

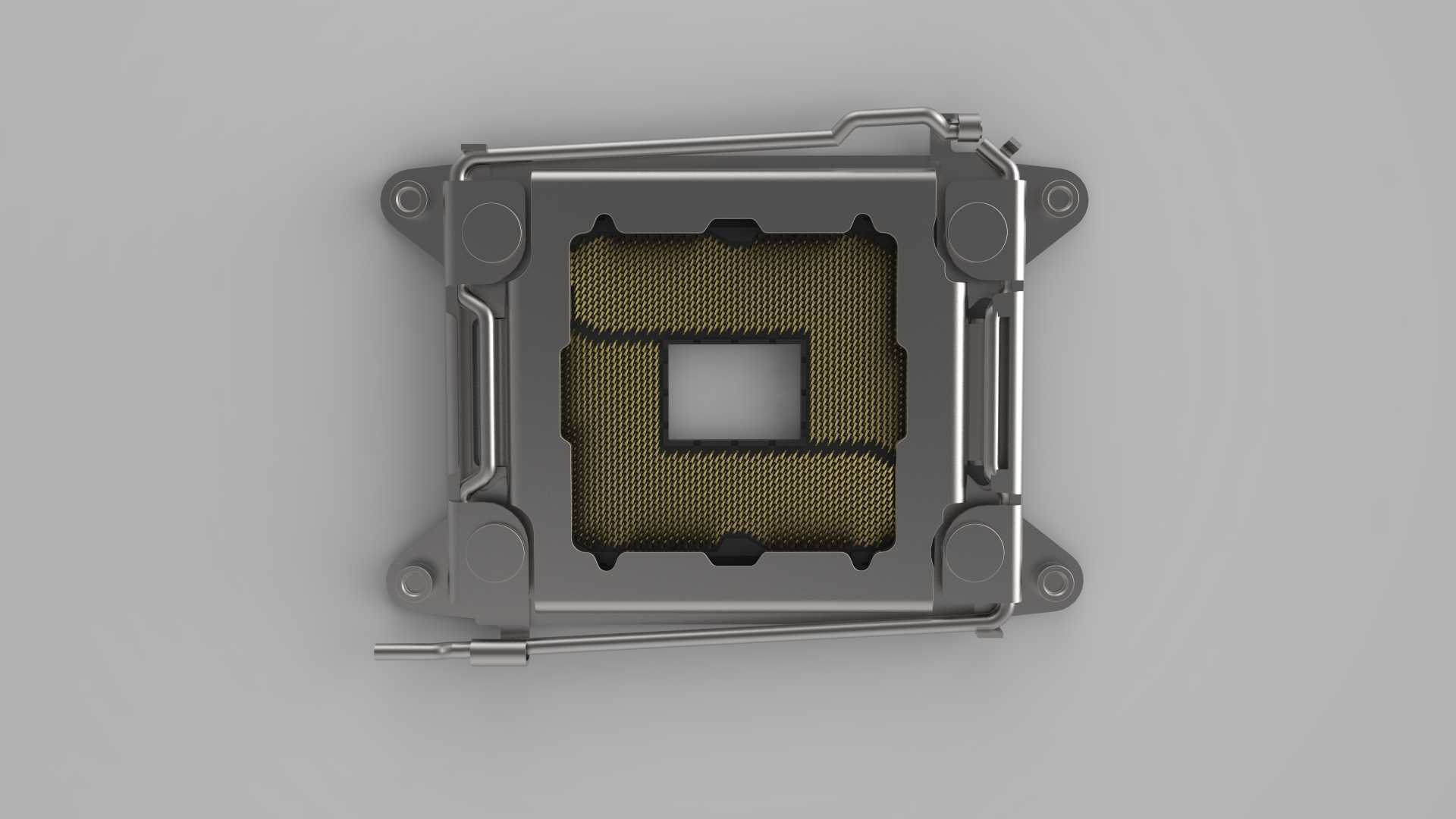

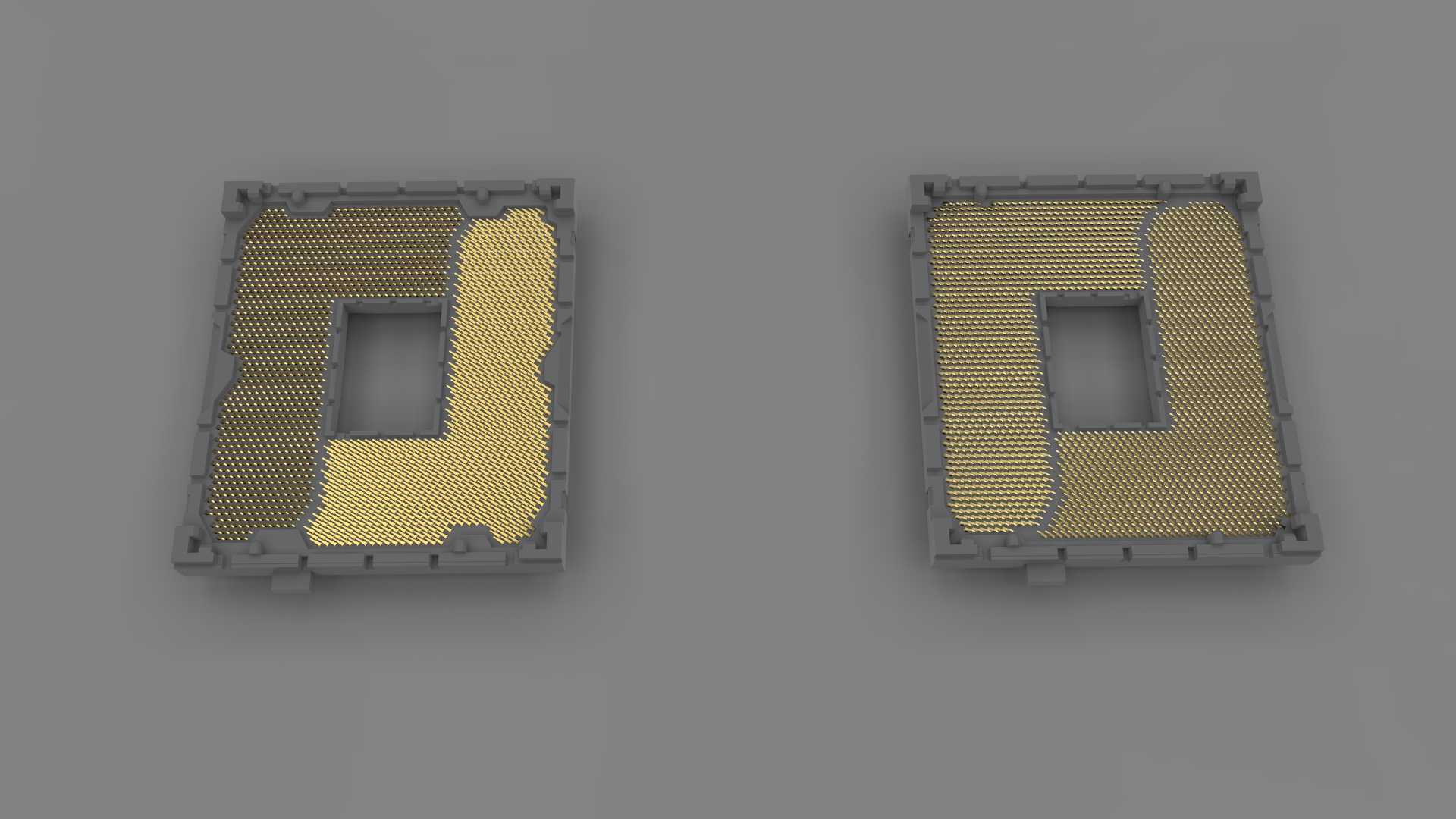

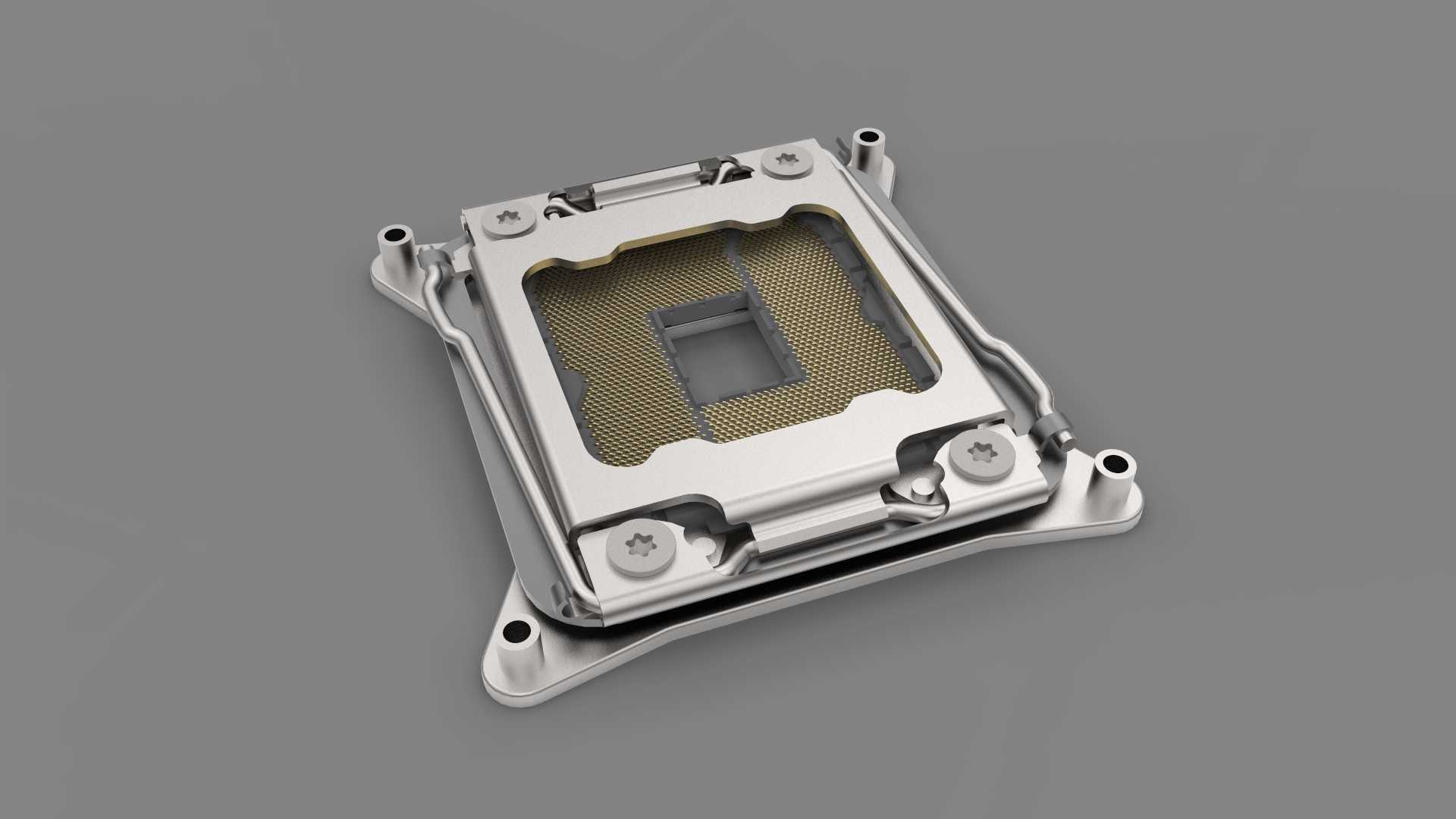

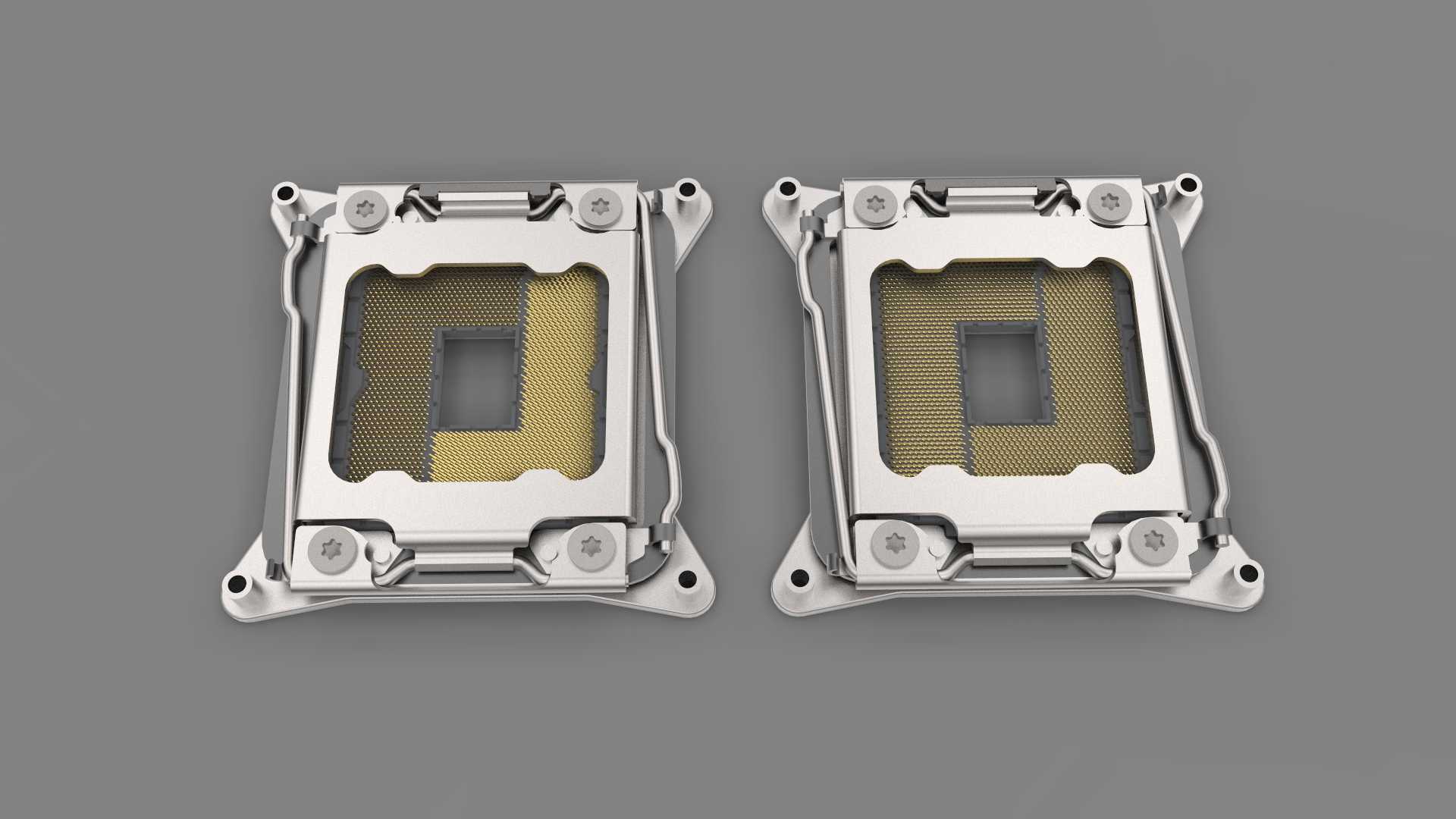

这款LGA2011-3支架与插座是高端台式计算机主板的核心连接部件，主要应用于搭载X99芯片组的高性能消费级、工作站级主板场景，承担处理器物理固定、电气信号连通、散热模组承载的多重作用，是保障高端CPU稳定运行的关键结构件。从实际用途来看，该部件一方面通过触点阵列实现CPU与主板的信号、供电传输，替代传统针脚设计降低处理器端针脚弯折损坏风险，另一方面通过金属支架结构完成CPU的压紧固定，同时为塔式风冷、一体式水冷等散热设备提供标准化的安装点位，适配不同规格的高端散热方案。在功能特性上，该结构针对OC超频场景做了适配优化，相比标准版本增加了额外引脚定义，可满足超频状态下更高的供电传输、信号稳定性需求，支架采用多螺丝点位固定设计，四角的安装孔位完全匹配X99主板的预设孔距，金属压框的受力点均匀分布在CPU基板四周，避免压紧过程中对CPU核心造成局部应力损伤，触点区域采用镀金工艺降低接触电阻，保障大电流供电与高频信号的传输稳定性。设计思路上，整体采用分体式组合结构，下部为绝缘塑料基座承载触点阵列，上部为冲压成型的金属支架与压杆锁止机构，压杆的凸轮结构可在闭合时提供均匀稳定的下压力，既保证CPU触点与插座针脚完全贴合，又不会因压力过大损坏元件，支架边缘做了卷边处理避免安装时割伤操作人员，同时预留了散热模组的扣具安装位，兼容主流的多平台散热扣具规格。外形尺寸与安装边界方面，整体为正方形布局，四角固定孔位形成标准的安装跨距，金属支架的外轮廓尺寸控制在主板CPU插槽区域的预留空间内，不会与周边的内存插槽、PCIe扩展槽、主板供电散热片产生安装干涉，压杆开启后的抬起高度符合主板安装的操作空间要求，无需拆卸周边部件即可完成CPU的安装与拆卸操作，基座底部的定位柱与主板定位孔完全匹配，可实现生产组装时的快速对位，降低组装偏差带来的接触不良问题。
