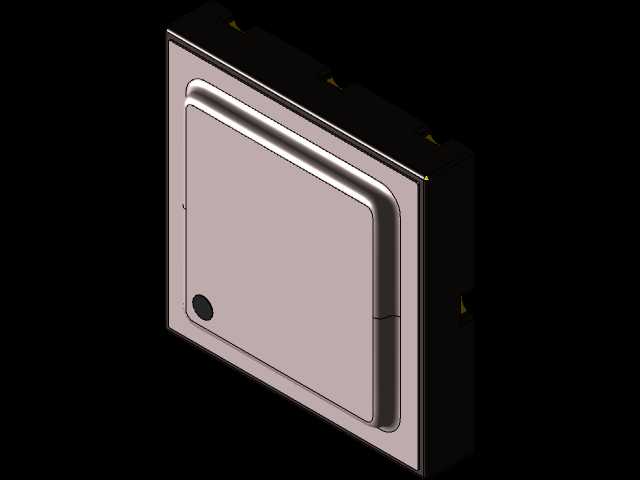

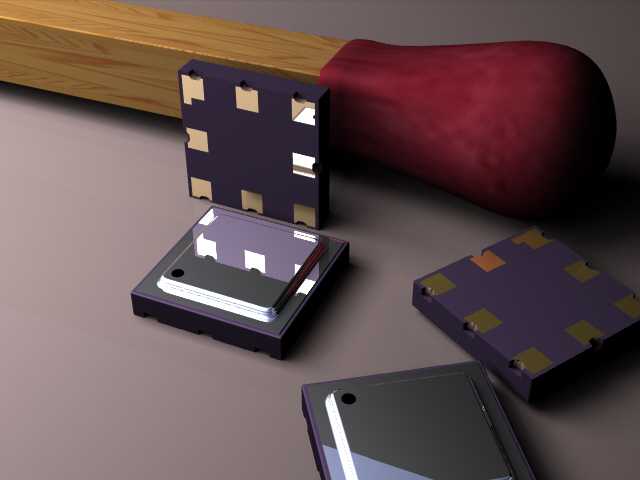

QFN8引脚SMD型四扁平无铅集成电路封装

这款QFN8引脚封装结构，是面向印刷电路板搭载需求开发的表贴式集成电路承载载体，核心适配板载绝对压力传感器的封装使用场景，在消费电子、工业测控、汽车电子等领域的小型化压力检测模块中有着广泛应用，能够为传感核心芯片提供可靠的机械防护、电气连接与物理支撑。从实际设备用途来看，该封装作为传感芯片与PCB板之间的连接载体，一方面需要将芯片的检测信号通过引脚稳定传导至板级电路，另一方面要为内部的压力传感芯体提供精准的压力导入通道，同时隔绝外界环境中的水汽、粉尘等杂质对精密传感结构的侵蚀，保障传感单元在复杂工况下的长期工作稳定性。在功能特性设计上，这款封装采用8引脚的四侧扁平无铅布局，引脚分布在封装本体的四个侧边，相比传统的鸥翼引脚封装，贴装后的引脚共面性更好，焊接可靠性更高，同时无铅的材质设计也符合全球电子行业的环保管控要求，适配回流焊、波峰焊等主流SMT贴片加工工艺。封装本体采用耐高温的工程复合材料注塑成型，表面平整光洁，既能够承受贴片加工过程中的高温冲击，也能为内部芯片提供足够的结构强度，避免在装配、使用过程中受外力挤压出现破损。设计思路上，这款封装充分考量了小型化电子设备的空间受限痛点，在保障8个引脚足够电气连接能力的前提下，尽可能压缩封装的整体体积，同时在封装本体上预留了精准的定位标识与压力导入口，既方便SMT贴装过程中的视觉定位，提升贴装精度与效率，也能让外界压力精准作用到内部传感芯体的感应膜片上，保障压力检测的精度。外形尺寸与安装边界方面，该封装的整体长宽尺寸控制在3.8mm×3.8mm，整体厚度仅1.0mm，属于极小尺寸的表贴封装，贴装时在PCB板上占用的板面积极小，能够适配高密度布板的紧凑型电子设备设计需求。封装底部的焊盘布局经过优化，每个引脚对应的焊盘尺寸与间距都经过匹配验证，焊接后焊点的应力分布均匀，能够有效降低温度循环、机械振动场景下的焊点开裂风险，同时封装的厚度方向尺寸也经过严格管控，贴装后不会在板卡上方占用过多垂直空间，适配超薄型电子设备的堆叠设计要求。在实际应用中，搭载这款封装的压力传感器可以直接通过SMT工艺焊接在电路板上，无需额外的插件装配工序，能够大幅提升模块的生产装配效率，降低整体制造成本，同时紧凑的尺寸也让压力检测模块可以集成到空间极其有限的穿戴设备、便携检测仪器、车载小型传感节点等产品中，拓展压力检测功能的应用边界。
