可变传动比多速齿轮演示机构

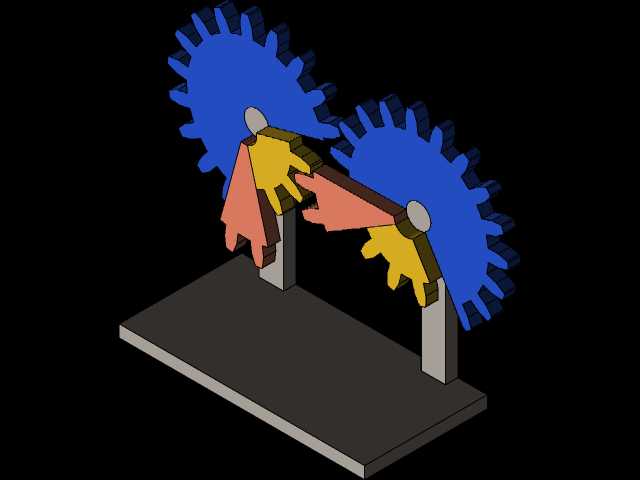

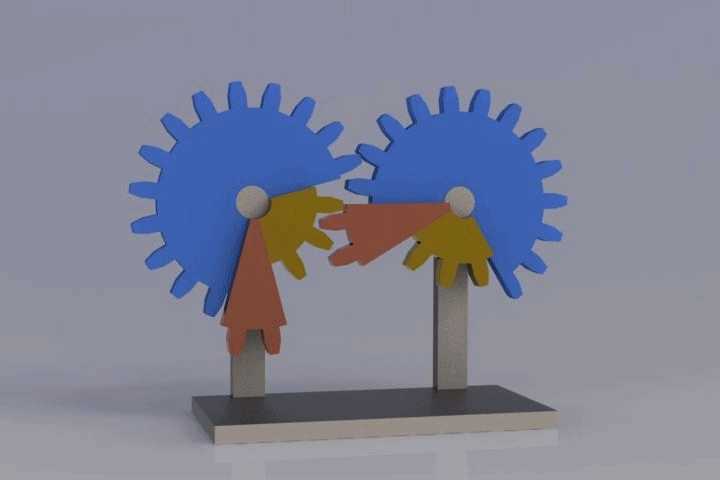

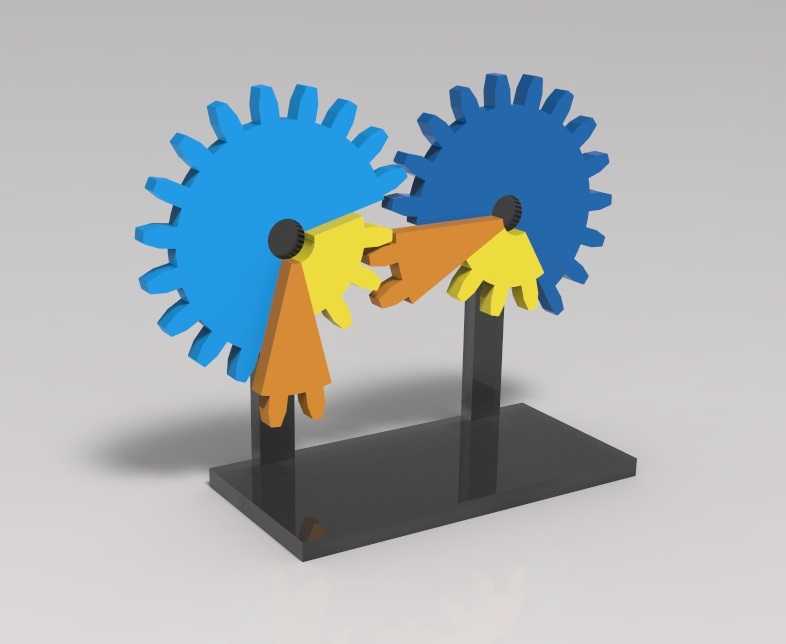

这款多速齿轮机构是面向机械原理教学、传动方案验证场景开发的可变转速传动装置，核心作用是在主动轴保持恒定转速输入的状态下，让从动轴在单周旋转过程中输出三种不同的传动速度，实现旋转运动过程中的转速分段切换，可应用于需要周期性变速输出的轻工机械、教学演示教具、小型自动化进给机构等场景，解决恒定传动比齿轮无法在单周回转内实现多段速输出的问题。从功能特性来看，该机构突破了传统定传动比圆柱齿轮的转速输出局限，通过主从动轮上搭配的不同齿形、不同节径的啮合齿段组合，在齿轮啮合旋转的不同角度区间，自动切换参与啮合的齿组，无需额外的拨叉、离合器等换挡结构，就能在从动轮旋转一周的行程内完成三段不同转速的平稳切换，既可以在部分旋转区间保持匀速稳定的动力输出，满足工位作业的恒定转速需求，也能在其余区间实现转速的渐变或阶跃变化，匹配机构快速回程、变速进给的动作要求，相比传统的换挡变速结构，该机构没有额外的换挡操纵部件，运行过程中无换挡冲击，结构可靠性更高，维护成本更低。在设计思路上，该机构首先根据目标转速比要求，计算三段不同啮合区间的节曲线参数，确定各段齿组的齿数、模数与齿形轮廓，保证不同齿段切换啮合时的齿顶间隙、侧隙处于合理范围，避免出现卡齿、传动干涉问题；同时将两个齿轮组件通过立式支撑轴固定在一体式安装底座上，支撑轴的位置精度经过校准，保证两轴的中心距与设计值完全一致，确保齿轮啮合的重合度满足传动要求，降低运行过程中的振动与噪音。从安装边界与尺寸适配来看，该机构采用台式安装结构，扁平矩形底座提供稳定的支撑，安装时只需将底座固定在安装平面即可完成整机定位，无需复杂的轴系对中调整；整体结构的横向跨度、垂直高度都经过紧凑化设计，既可以独立作为机械原理教学的演示教具，直观展示非圆齿轮、分段变速传动的工作原理，也可以将核心变速齿轮组集成到小型专用设备的传动链中，作为周期性变速输出的核心传动单元，适配小空间内的变速传动需求，机构外露的齿轮结构也方便使用者观察啮合过程，清晰理解转速变化的实现逻辑，在教学场景中能帮助学习者快速掌握变速传动的核心原理，在设备应用场景中能简化传动链路，减少变速机构的零部件数量，提升设备整体的运行稳定性。
