15mm黄铜卡套式隔离阀结构设计

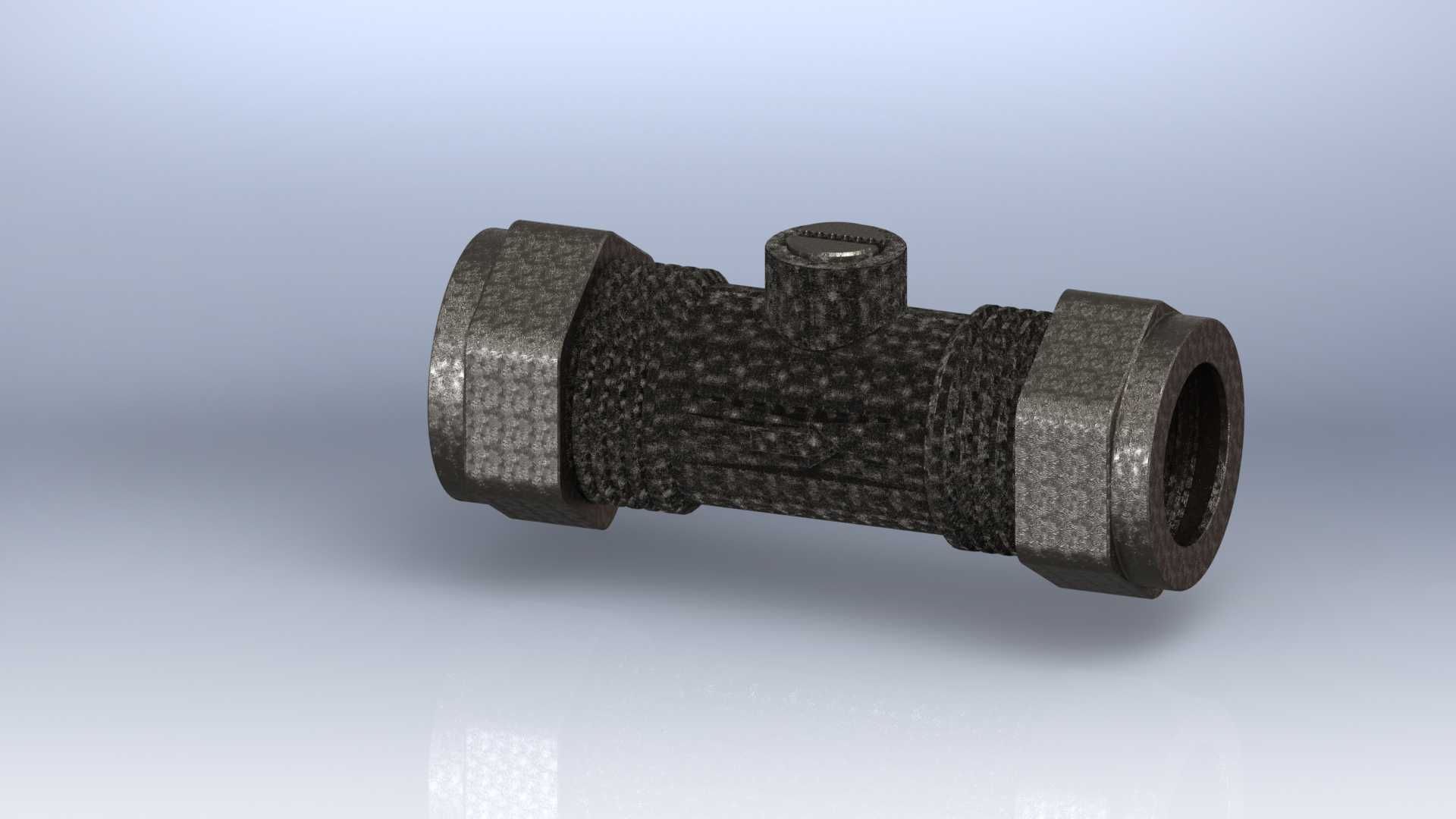

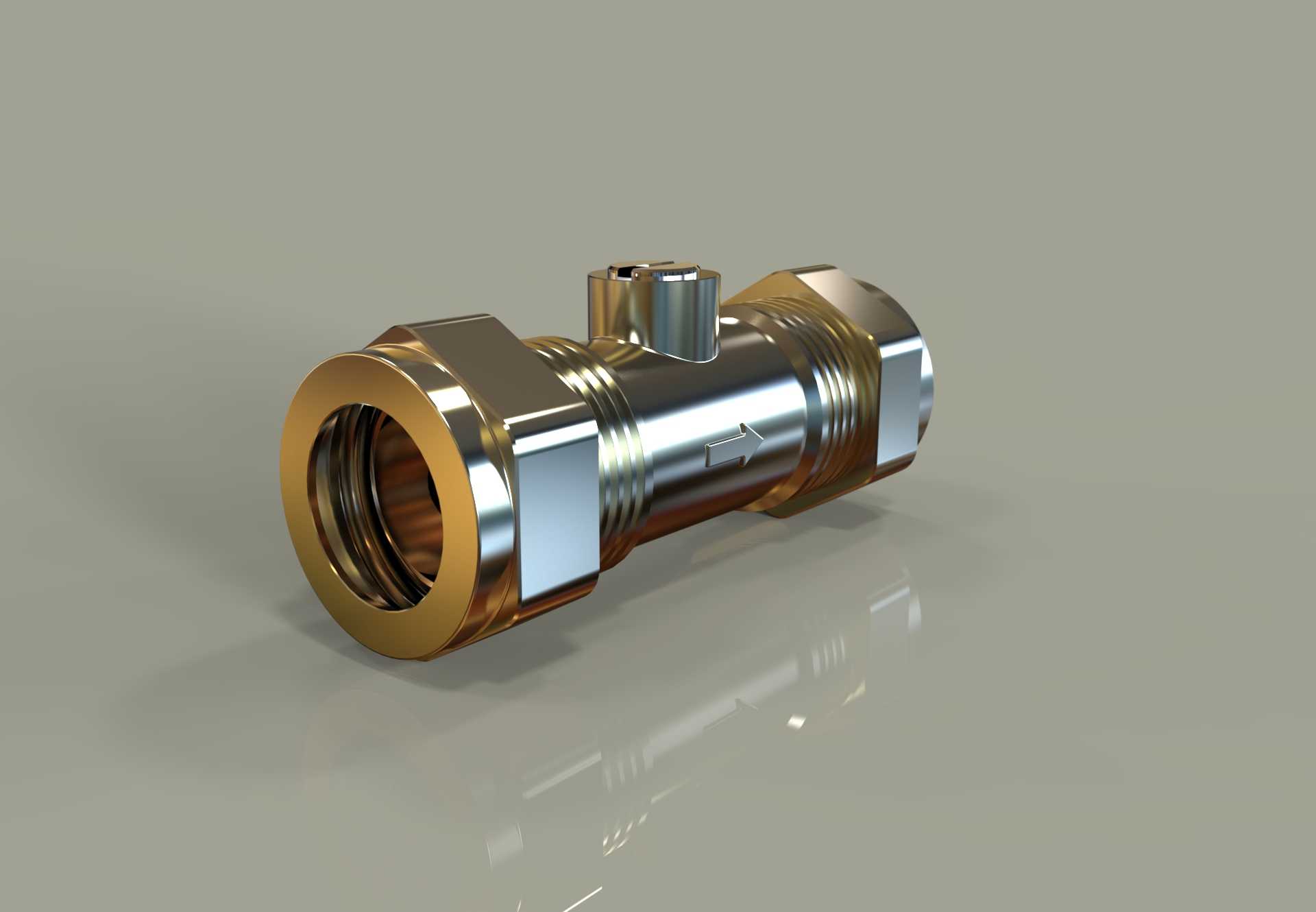

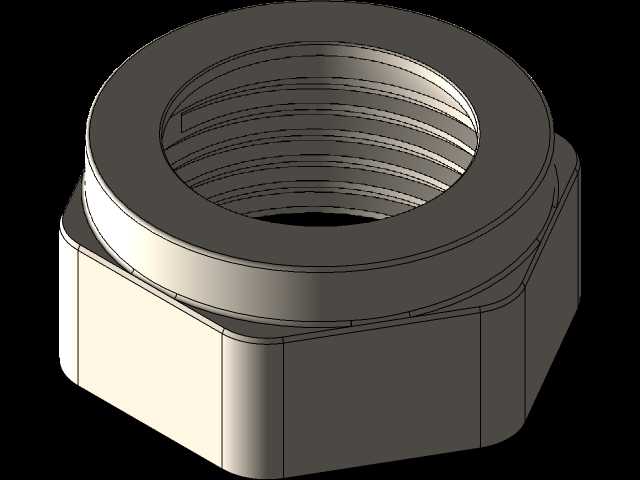

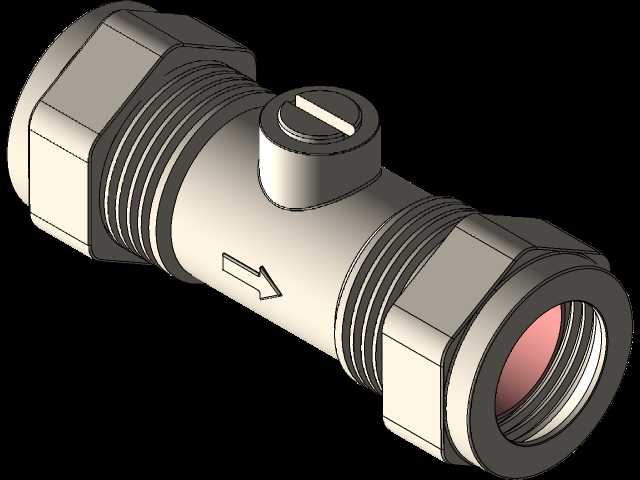

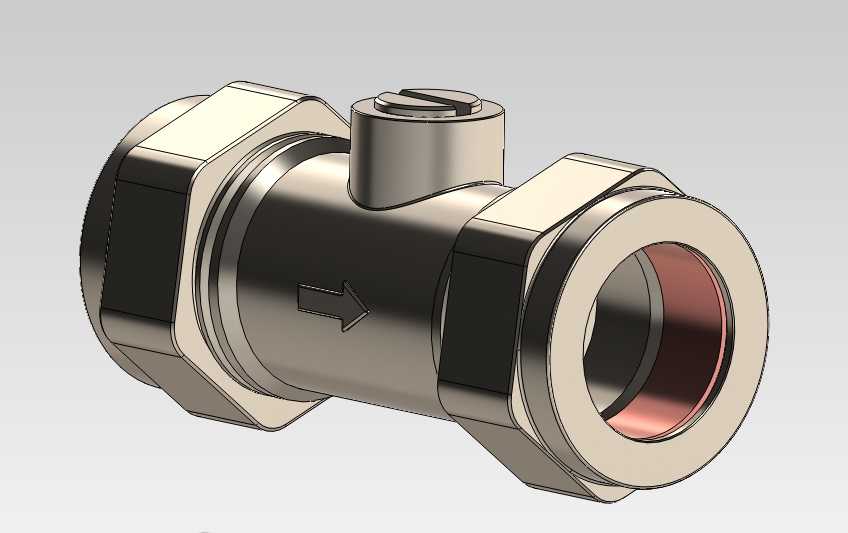

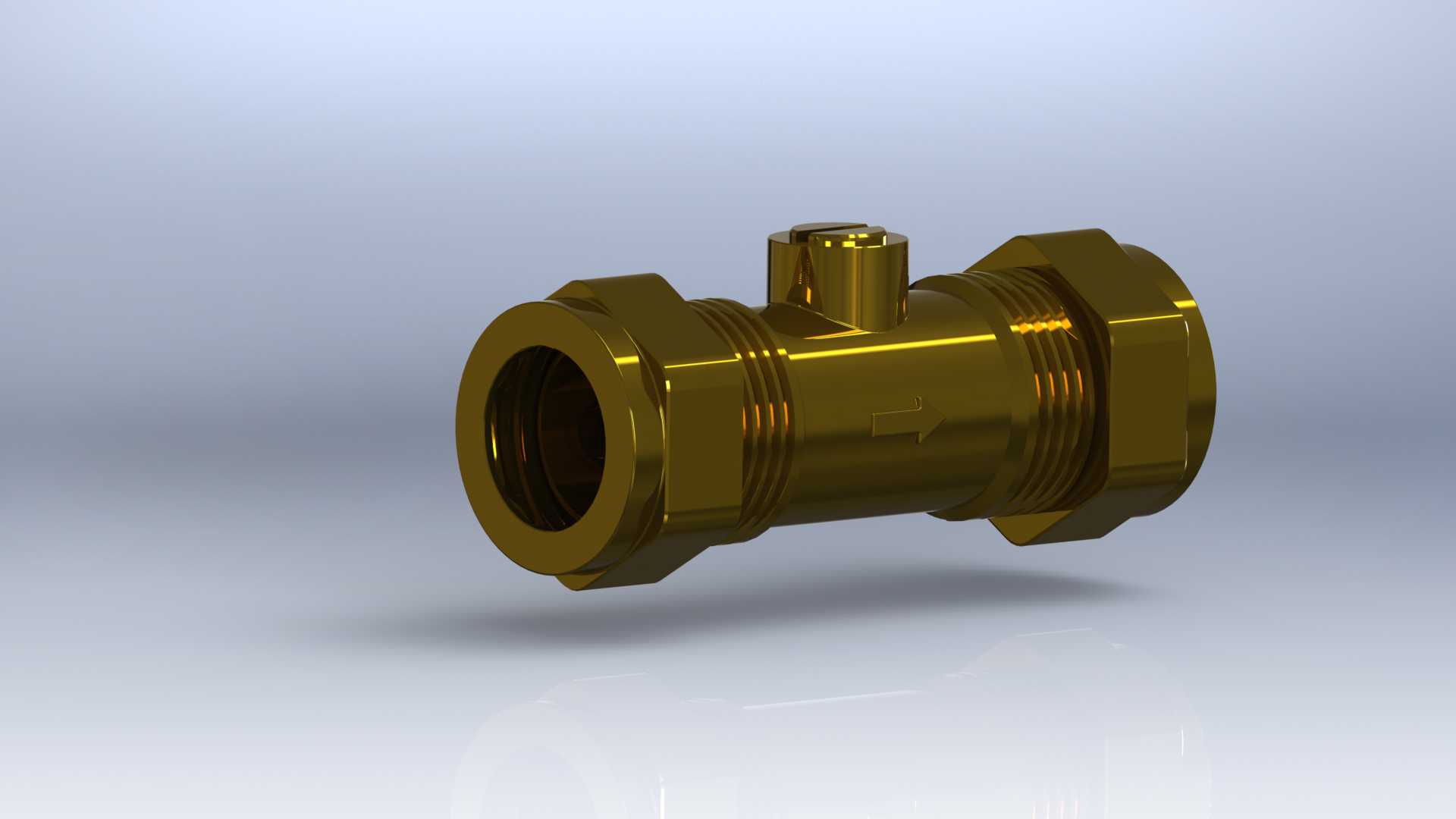

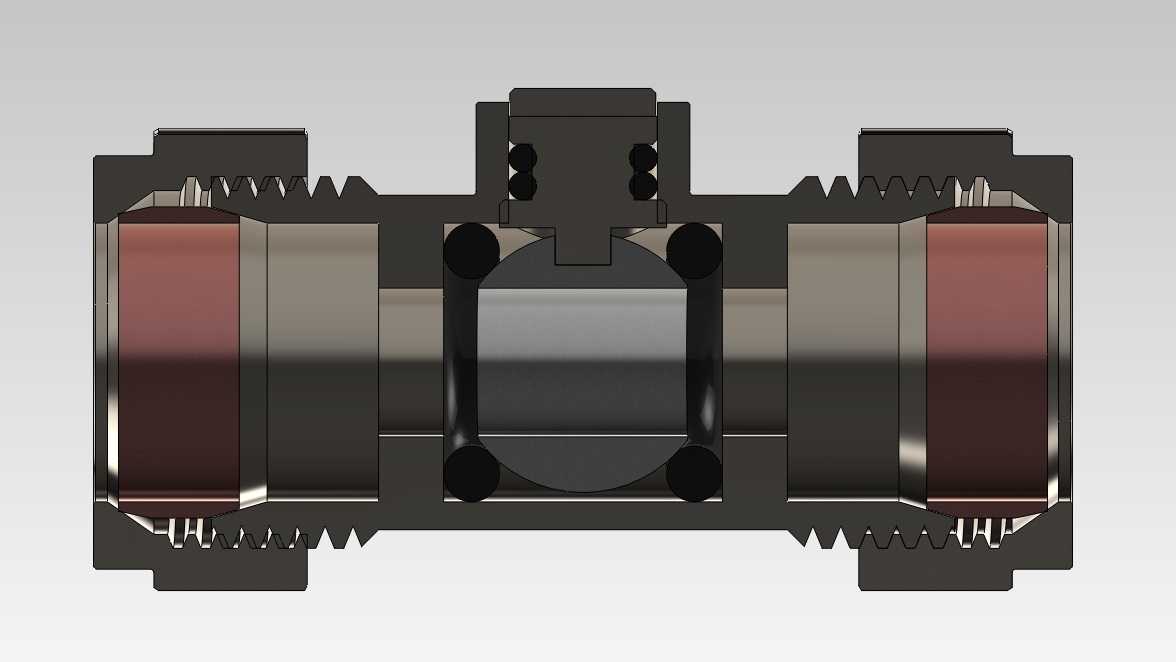

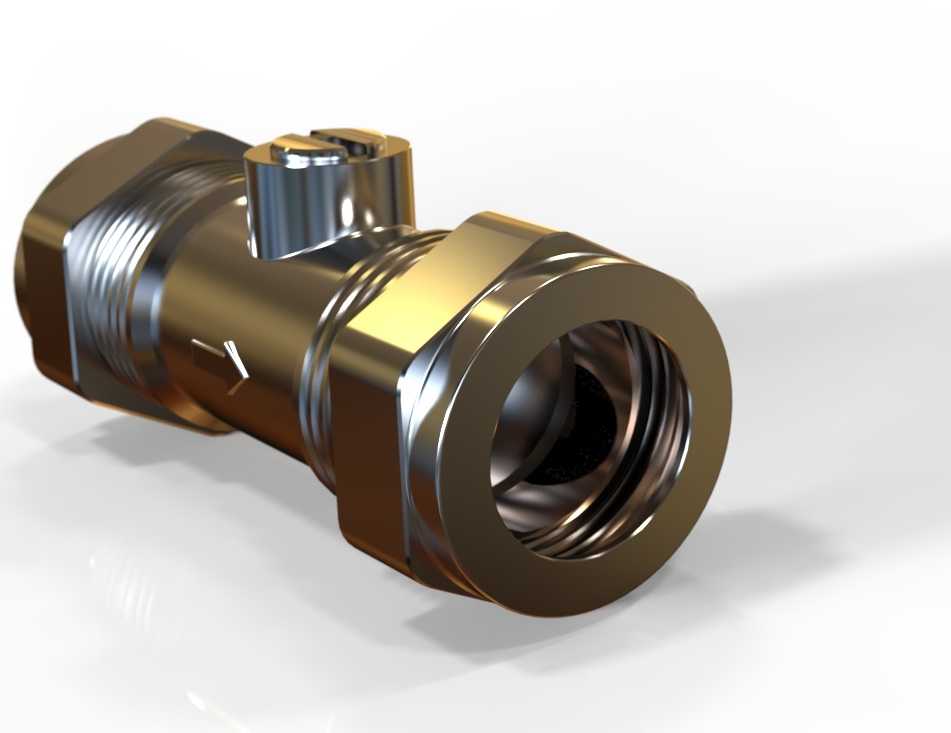

这款15mm通径的隔离阀主要面向民用给排水、分户供暖、小型暖通空调水系统的支路管控场景，在实际管路布设中承担着支路介质通断控制、检修段隔离截断的核心作用，当支路末端的用水设备、散热终端需要维护更换时，无需关停整个系统的总供液回路，仅需操作该阀即可切断对应支路的介质流通，大幅降低系统维护的影响范围，减少管路泄水带来的介质浪费与后续排气调试工作量。产品整体采用直通式结构设计，介质流道无突兀缩径与急转弯结构，能最大程度降低介质流经阀体时的压损，避免管路出现不必要的能耗抬升，适配公称通径15mm的薄壁金属管路、交联聚乙烯管路的安装需求，两端采用压缩式卡套连接结构，安装时无需对管路端部套丝、焊接，仅需将处理平整的管端插入阀端接口，拧紧锁紧螺帽即可通过卡套的形变抱紧管路外壁实现密封与抗拉脱固定，大幅降低现场安装的操作门槛与工具依赖，即便在狭小的吊顶内、管井间隙中也能完成安装作业。阀体主体选用黄铜材质锻压成型，材质本身具备优秀的抗锈蚀能力与切削加工性能，既能耐受日常供水管路中的余氯腐蚀、供暖水系统的缓蚀剂侵蚀，也能通过精密机加工保证流道内壁、密封配合面的尺寸精度，避免长期使用后出现渗漏问题。阀体中部设置的一字型操作手柄采用扁平化设计，操作时仅需90度旋转即可完成全开与全关状态的切换，手柄表面做了防滑纹理处理，即便手上沾有水渍、油污也能稳定施力，同时手柄上压制有清晰的介质流向箭头，安装时可直观对齐管路介质流向，避免反向安装导致的密封件异常磨损、启闭力矩增大问题。在安装边界设计上，这款隔离阀的整体轴向长度控制在适配常规管路安装间距的范围内，两端六角结构的对边尺寸匹配常规活动扳手、开口扳手的操作空间，安装时无需为阀门预留过大的操作余量，能适配家装管路布设中紧凑的排布要求，阀体外部的金属表面做了抛光镀镍处理，既提升了外观质感，也能避免长期处于潮湿安装环境下出现表面氧化起斑的问题，密封组件采用耐温耐老化的弹性材质，可长期在0-95摄氏度的水介质环境下稳定工作，密封寿命满足民用管路系统长期使用的需求，不会因为频繁启闭出现密封失效渗漏的问题。
