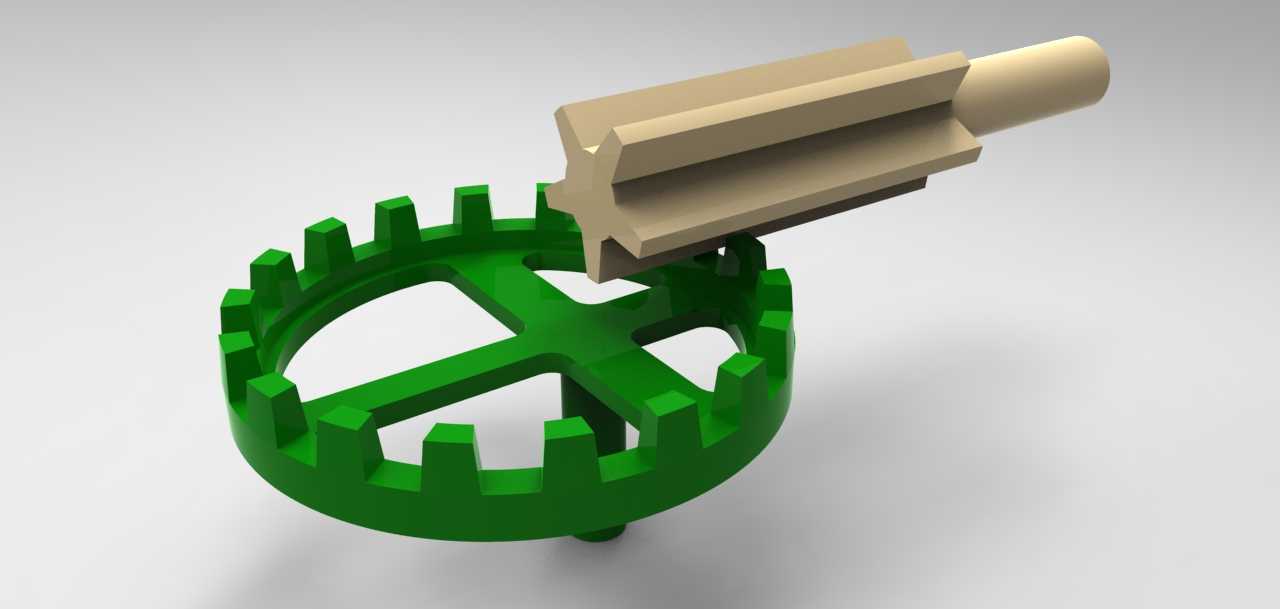

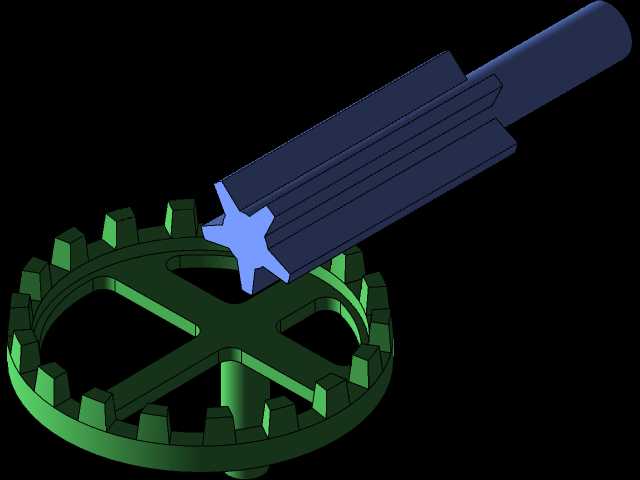

盆形齿轮与小齿轮变速传动结构

这套齿轮传动结构核心实现恒定旋转运动与可变运动的双向转换，在轻工机械、小型自动化输送设备、精密进给机构中有着广泛的适配场景，尤其适合需要在恒定动力输入下获得周期性变速输出的工位，比如小型包装设备的间歇送料机构、精密仪器的进给调节单元，能够在紧凑的安装空间内完成运动形式的切换，无需额外加装复杂的变速控制组件。从实际用途来看，该结构可以将动力端的匀速旋转输入，转化为从动端的周期性变速旋转输出，反向接入动力时也可将可变转速输入整合为匀速输出，适配不同动力源与执行端的运动匹配需求，在小型传动系统中能够替代部分复杂的行星变速结构，降低整体机构的装配复杂度与维护成本。在功能特性上，盆形齿轮的内齿圈与带轴小齿轮采用非全周啮合的设计逻辑，通过齿圈的特殊齿形排布与小齿轮的啮合位置变化，实现转速的周期性波动，传动过程中啮合齿面接触均匀，传动冲击小，运行噪音低于常规的变速齿轮组，同时结构整体集成度高，两个核心构件即可完成全部传动功能，不需要额外加装拨叉、离合等辅助组件。设计过程中，首先围绕运动转换的核心需求确定齿圈的齿形分布规律，通过计算啮合点的位置变化曲线，匹配小齿轮的齿距与齿高参数，保证啮合过程中无卡滞、无脱齿风险；其次对小齿轮的支撑轴段做了同轴度优化，轴段与齿轮本体采用一体化结构设计，减少装配带来的同轴度误差，提升传动过程的稳定性；盆形齿轮底部的定位轴段做了公差适配设计，能够直接与常规的深沟球轴承配合安装，降低安装调试的难度。外形尺寸与安装边界上，整体结构径向尺寸控制在紧凑范围内，轴向安装空间需求小，盆形齿轮底部定位轴的直径适配常规小型轴承的内孔尺寸，小齿轮的输入轴段可直接连轴器对接标准小型驱动电机，安装时仅需要保证两个齿轮的中心距在设计公差范围内，即可实现稳定传动，不需要额外调整啮合间隙，适配各类小型设备的内部紧凑安装空间，能够在有限的腔体内部完成传动功能的部署，不会占用过多的设备内部空间，同时整体结构的重量较轻，不会给设备的整体负载带来额外负担。
