直插封装ATmega88微控制器三维建模

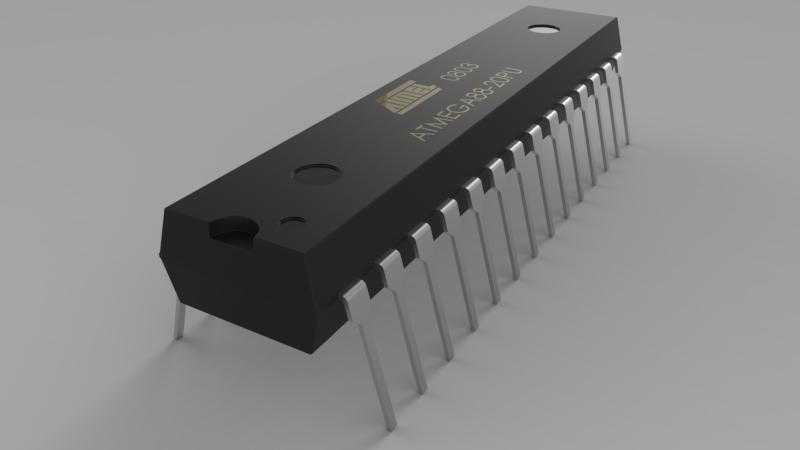

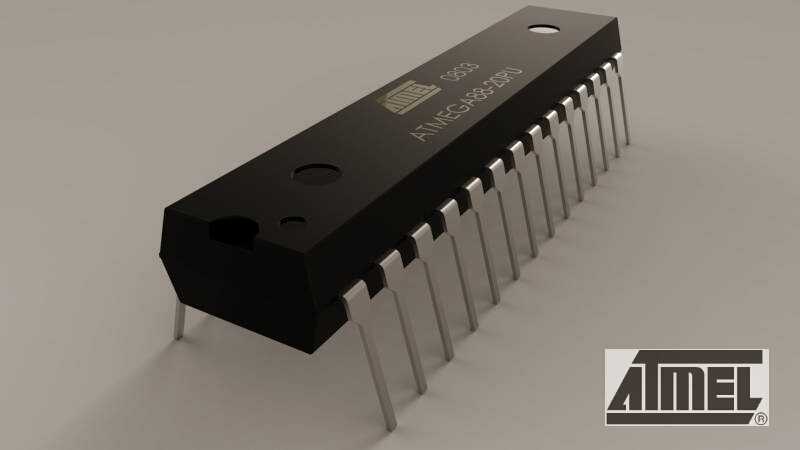

本次建模的直插式ATmega88微控制器，是嵌入式控制领域应用极为广泛的核心控制元件，常见于小型智能家电控制板、工业传感节点、消费电子外设、开源硬件开发项目等场景中，作为设备的控制核心承担逻辑运算、外设驱动、信号采集处理的核心职能，是小体积低功耗控制场景下的主流选型方案。从产品功能特性来看，该款微控制器基于增强型RISC架构设计，单时钟周期即可执行单条指令，能够在较低主频下实现接近1MIPS每MHz的运算效率，内置多通道ADC、通用IO端口、串行通信接口、定时器资源，可直接对接各类传感器、执行器完成闭环控制逻辑，同时具备宽电压工作范围、低休眠功耗的特性，适配电池供电的低功耗便携设备需求。在设计思路上，本次建模完全还原量产直插DIP封装的实体结构，首先依据官方器件手册的封装尺寸参数，精准还原黑色塑封本体的外形轮廓，包括本体上的定位圆孔、引脚一侧的半圆定位缺口、本体表面的丝印标识区域，严格遵循工业级塑封IC的外观细节；引脚部分按照标准双列直插的引脚间距、引脚长度、引脚弯折角度进行建模，还原金属引脚的哑光镀锡质感，同时还原塑封本体的哑光黑色工程塑料材质表现，确保模型外观与实物完全一致。从外形尺寸与安装边界来看，模型严格遵循标准DIP-28封装的尺寸规范，双列引脚的中心间距、相邻引脚的间距、塑封本体的长宽高尺寸完全匹配实际器件参数，引脚伸出本体的长度、引脚末端的弯折角度完全适配标准28脚IC插座、直插焊盘的安装要求，在PCB装配仿真、整机结构干涉检查场景中，可直接导入模型验证器件与周边结构件、接插件的安装间隙，避免出现器件高度超限、引脚与周边元件干涉的问题。建模过程中对塑封本体的边角倒角、引脚根部与塑封本体的衔接结构都做了精细化还原，既保证模型视觉上的真实感，也能满足结构装配验证的精度要求，可用于电子设备整机结构装配仿真、教学演示模型搭建、产品宣传渲染素材制作等多个场景，帮助工程师在设计阶段提前验证器件布局合理性，减少实物打样阶段的装配问题。
