工业传动用摆臂式皮带张紧装置结构

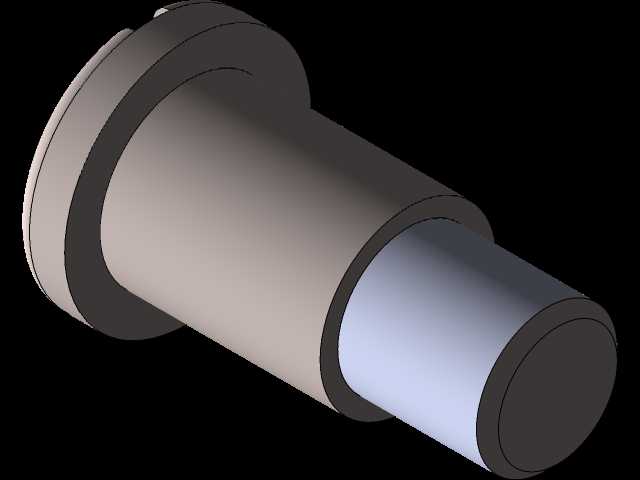

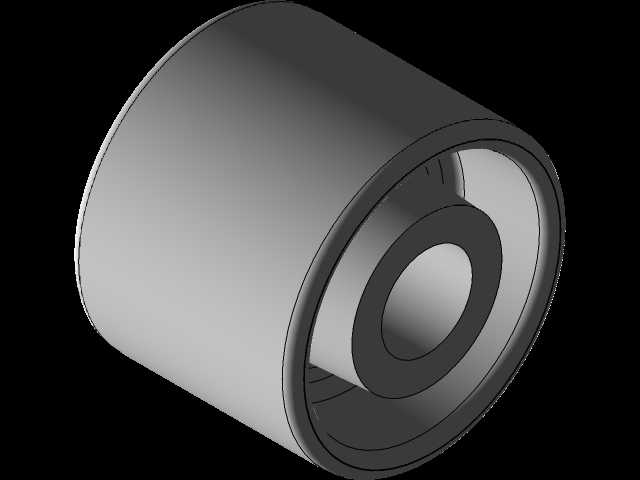

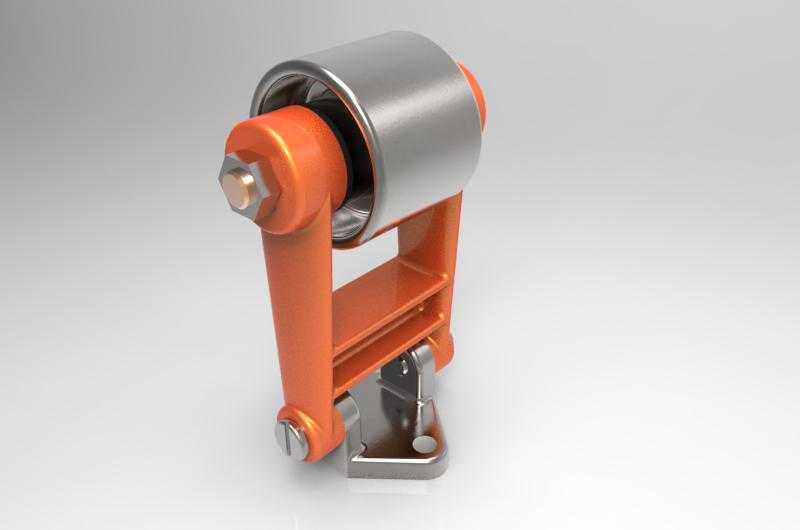

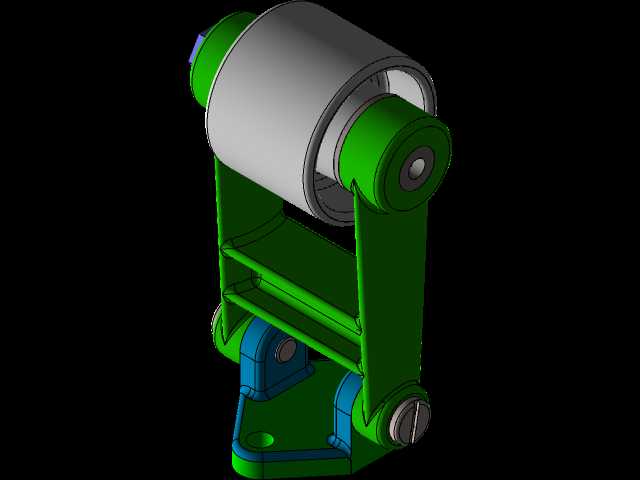

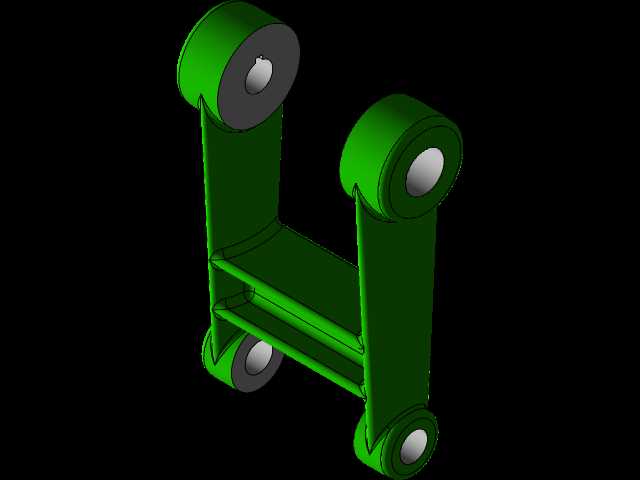

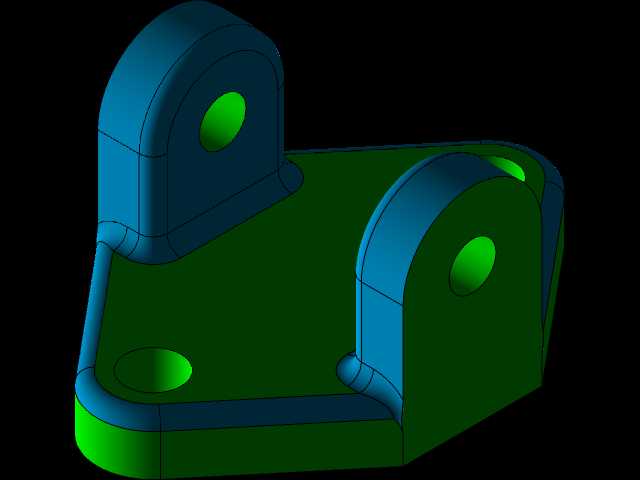

皮带张紧装置是带传动系统中不可或缺的配套功能部件，广泛应用于各类工业生产设备的动力传输环节，覆盖轻工生产线、农业机械、输送设备、小型动力机组等多个使用场景，核心作用是维持传动皮带的合理张紧力，避免皮带长期运行后出现松弛打滑、传动效率下降、跳齿脱落等问题，同时能缓冲皮带传动过程中的小幅振动，延长皮带与配套传动轮的使用寿命。这款摆臂式皮带张紧装置采用摇臂铰接的结构设计，核心张紧执行部件为表面做硬化处理的金属压轮，压轮通过内置轴承与橙色支撑摇臂连接，可随皮带运行顺畅转动，不会额外增加传动系统的摩擦阻力。支撑摇臂采用高强度铸态结构，整体做了加强筋设计，在保证结构刚度的同时控制了整体重量，摇臂下端通过铰接支座与设备安装基面连接，可根据皮带的松弛程度自适应调整摆角，始终让压轮以合适的压力贴合在皮带非工作面上。安装底座采用带安装孔的平板式结构，可通过螺栓直接固定在设备的机架预设安装位上，安装边界适配常规工业传动系统的预留空间，不需要对原有设备结构做大幅改造即可完成加装。设计过程中充分考虑了实际使用的工况需求，压轮的宽度适配常规工业V带、平皮带的幅宽要求，铰接位置的销轴做了防松脱处理，摇臂的摆动行程覆盖皮带从全新安装到磨损极限的松弛量范围，既可以在设备初始安装时调整初始张紧度，也能在长期运行过程中自动补偿皮带因拉伸、磨损产生的长度变化，不需要人工频繁停机调整张紧度。装置的整体结构紧凑，外露的转动部位做了圆滑过渡处理，避免运行过程中剐蹭周边管线或部件，支撑结构的受力路径经过优化，张紧力通过摇臂直接传递到安装底座，不会出现局部应力集中导致的结构变形问题，能够在多粉尘、小幅振动的常规工业车间环境下长期稳定工作，有效降低带传动系统的日常维护频次，保障动力传输的稳定性与可靠性。
