多规格沉孔不锈钢合页铰链结构设计

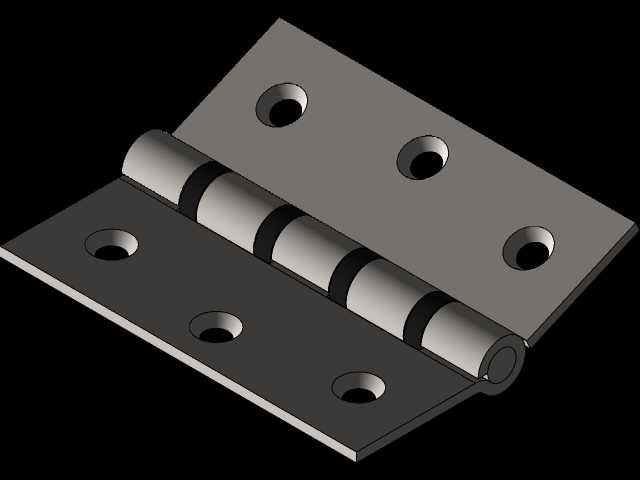

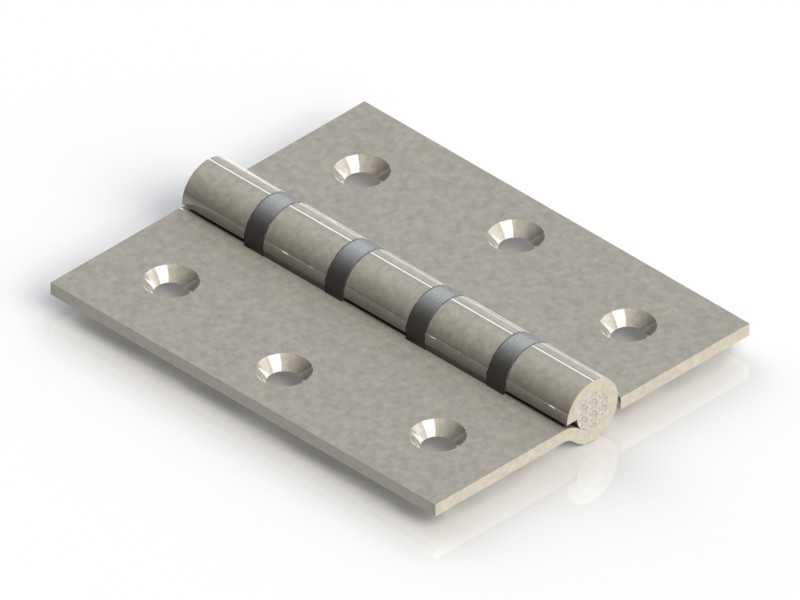

这款合页是民用及工业场景中应用极为广泛的转动连接件，主要承担两个相对转动构件之间的铰接承载功能，常见于室内木门、金属柜体、工业设备防护门、配电箱柜门、小型设备检修舱门等场景，能够实现门扇与固定框架之间0-180度范围内的顺畅开合，同时承担门扇自重带来的径向与轴向载荷，保障门扇长期开合过程中无下垂、无卡滞、无异响。从功能特性来看，这款合页采用对称双页片搭配多段式卷边销轴的结构，两个页片分别通过紧固件与固定框架、活动门扇连接，中间的卷边结构穿入整根销轴形成转动副，多段式的卷边间隔设计既能够减少销轴与卷边内壁的接触面积，降低转动过程中的摩擦阻力，也能提升整体的抗扭强度，避免长期承重后卷边出现变形开裂。页片上的安装孔采用沉孔设计，安装后紧固件头部可以完全沉入页片表面，不会出现凸起刮蹭门扇或周边构件的问题，同时六个安装孔采用对称排布，左右页片各设置三个安装位，能够均匀分散门扇传递的载荷，避免单点受力过大导致页片变形或紧固件松脱。在设计思路上，这款合页优先考虑了安装适配性与长期使用的耐用性，页片边缘做了小圆角钝化处理，避免安装和使用过程中划伤操作人员，卷边与页片的衔接位置做了圆弧过渡，减少应力集中问题，提升整体结构的抗疲劳性能，销轴两端做了封边处理，避免长期使用过程中销轴窜动脱出，同时销轴与卷边之间预留了合理的配合间隙，既保障转动顺畅，也不会出现间隙过大导致门扇晃动的问题。从安装边界来看，这款合页的页片厚度适配常规18-40mm厚度的门扇安装，安装时需要在门扇与框架的对应位置预先定位，保证两个页片的卷边同轴度偏差控制在合理范围内，避免安装后出现转动卡滞，沉孔的深度适配常规规格的沉头螺钉，安装后页片与安装面可以完全贴合，不会出现缝隙导致合页受力不均。日常使用过程中，这类合页可以根据使用场景的载荷需求选择单扇门扇安装2-3个，重载场景下可以适当增加合页数量分散载荷，定期在销轴位置添加润滑脂即可大幅提升使用寿命，减少转动磨损带来的异响和卡顿问题。
