1.5寸管式传感连接构件结构设计

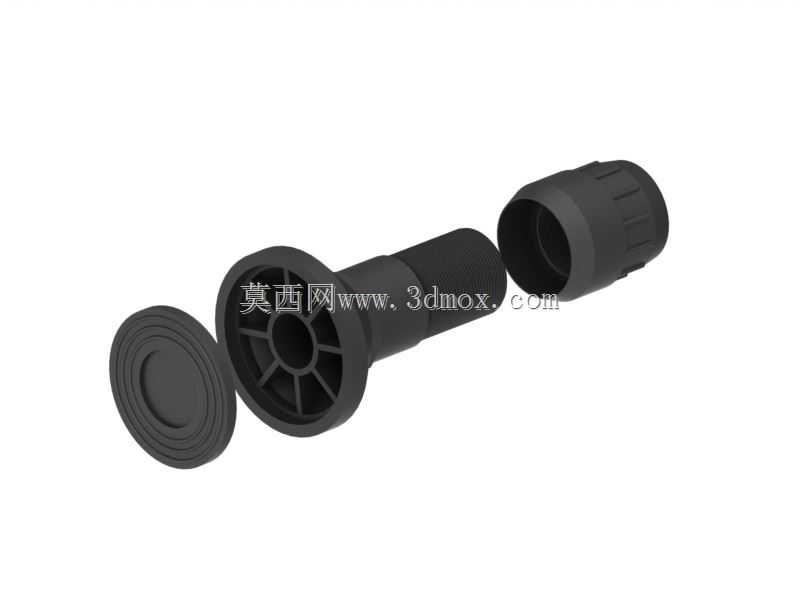

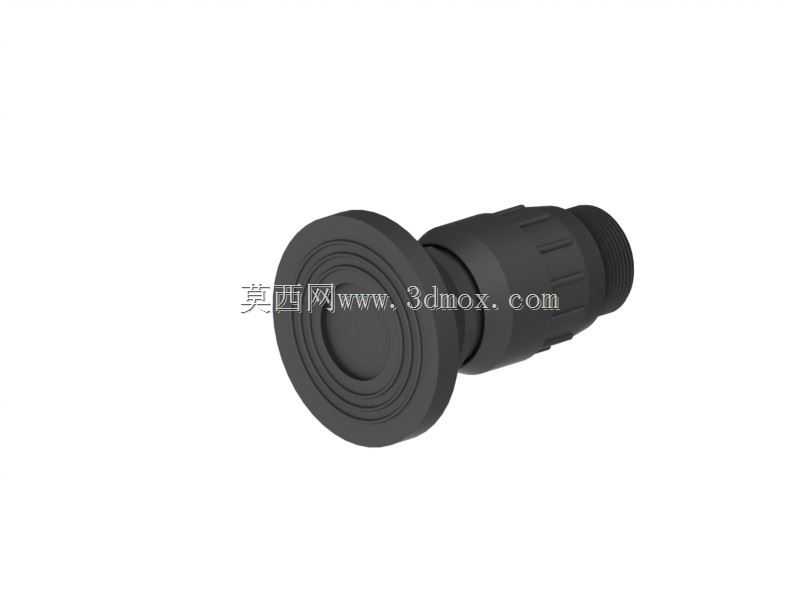

　　在工业流体管路的参数监测场景中，这类1.5寸规格的管式连接构件，主要承担传感单元与输送管路的衔接适配作用，常见于给排水、化工流体输送、暖通循环系统的压力、液位传感安装工位，解决传感元件与标准管径管路的对接匹配问题，避免现场安装时出现管径不匹配、密封失效的情况。从结构拆分来看，整个构件分为三个核心组成部分：端盖密封件、主体支撑段、锁紧对接套，各部件的配合尺寸完全围绕1.5寸标准管的通径要求设计，主体段的内部通径与外接管路保持一致，不会造成流体输送过程中的通径缩径问题，减少管路局部压损，保障流体输送的稳定性。端盖部分采用带多层环形密封筋的膜片式结构，安装时可直接贴合传感元件的感应端面，环形密封筋在压紧状态下能形成多道密封屏障，

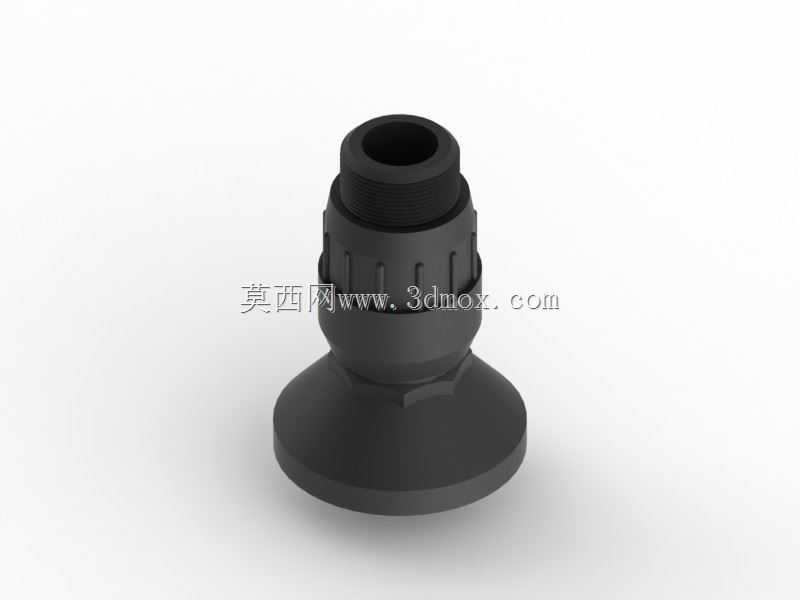

　　即便管路内存在一定压力波动，也不会出现介质渗漏的情况，同时膜片的厚度经过适配设计，不会过度衰减传感元件的感应灵敏度，保障参数采集的准确性。主体支撑段采用一端带辐条式加强筋的法兰结构，辐条之间的镂空设计在保证结构强度的前提下，有效降低了构件整体重量，法兰端的端面平面度控制在合理公差范围内，安装时可与传感端的安装面完全贴合，避免出现安装倾斜导致的受力不均问题；主体段的外圆做了防滑纹理处理，现场安装时无需额外工装即可手动完成初步对位，降低现场安装的操作难度。锁紧对接套采用内螺纹配合外防滑滚花的结构，内螺纹尺寸匹配1.5寸标准管的外螺纹规格，滚花纹理的深度和间距经过优化，即便操作人员佩戴劳保手套也能顺利完成旋紧操作，

　　对接套的内部预留了密封垫圈的安装槽位，安装时搭配标准密封垫圈即可实现与外接管路的可靠密封，无需额外做密封处理。设计过程中充分考虑了不同工况的安装边界，构件整体的轴向长度控制在常规管路安装的预留空间范围内，不会出现安装后与周边管路、支架产生干涉的问题，各部件的拆分式结构也方便后期维护更换，当某一部件出现磨损或密封失效时，无需更换整个构件，仅替换对应损坏部件即可降低维护成本。从受力角度分析，主体段的辐条式加强筋分布完全匹配管路内压的受力方向，在额定工作压力下，法兰端不会出现明显的形变，保障长期使用过程中密封面的贴合度；锁紧套的螺纹旋合长度满足管路连接的强度要求，即便管路存在小幅振动，也不会出现螺纹松脱的情况。这类构件的适配性较强，可匹配同管径的多种类型传感元件安装，无需针对不同品牌的传感元件重新设计对接结构，在批量的管路传感改造项目中，能够大幅减少现场加工的工作量，提升安装施工的效率。
