200升副己酸存储搬运钢桶结构设计

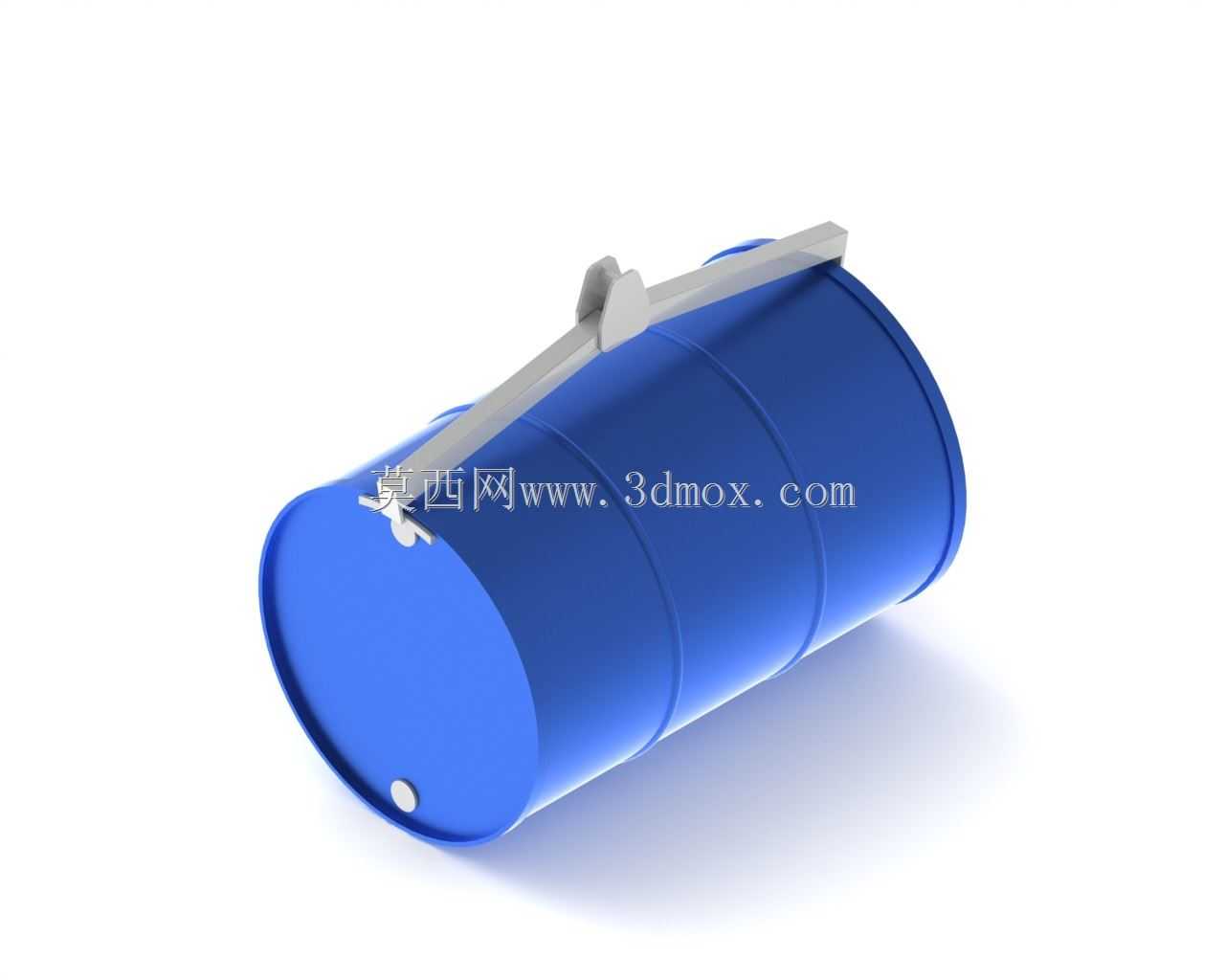

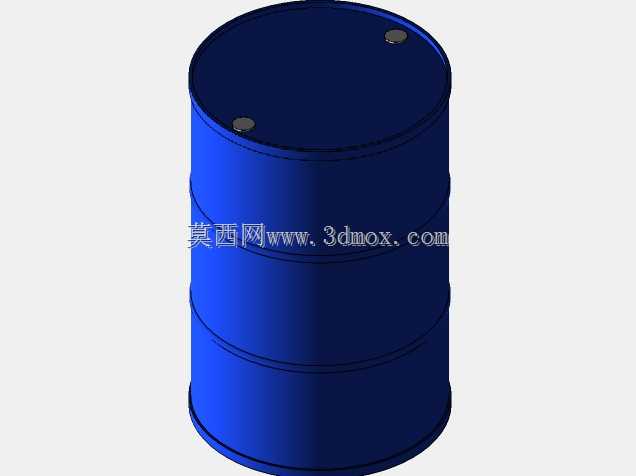

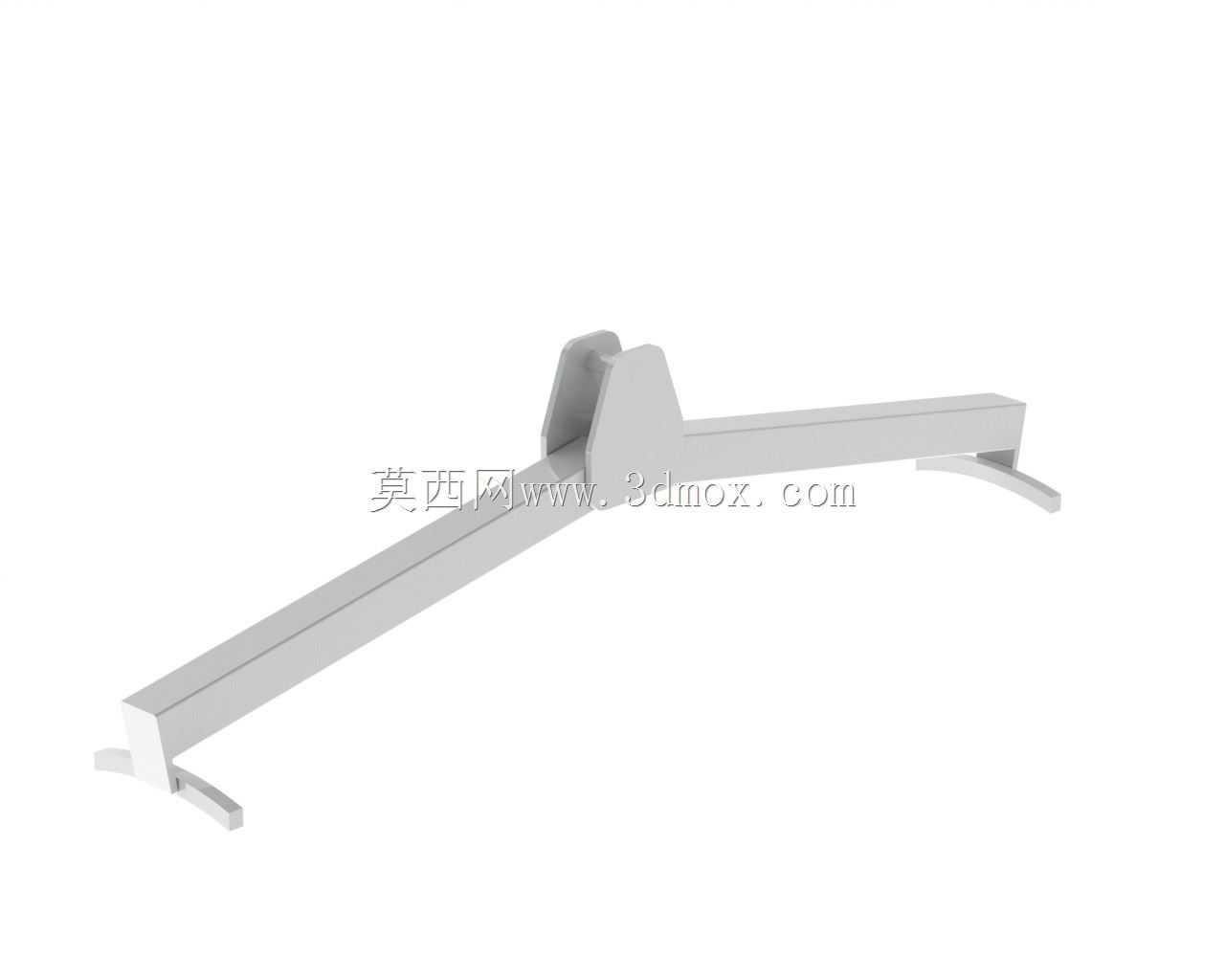

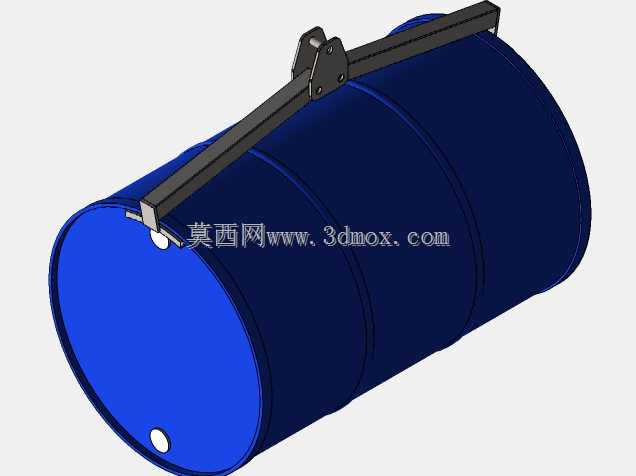

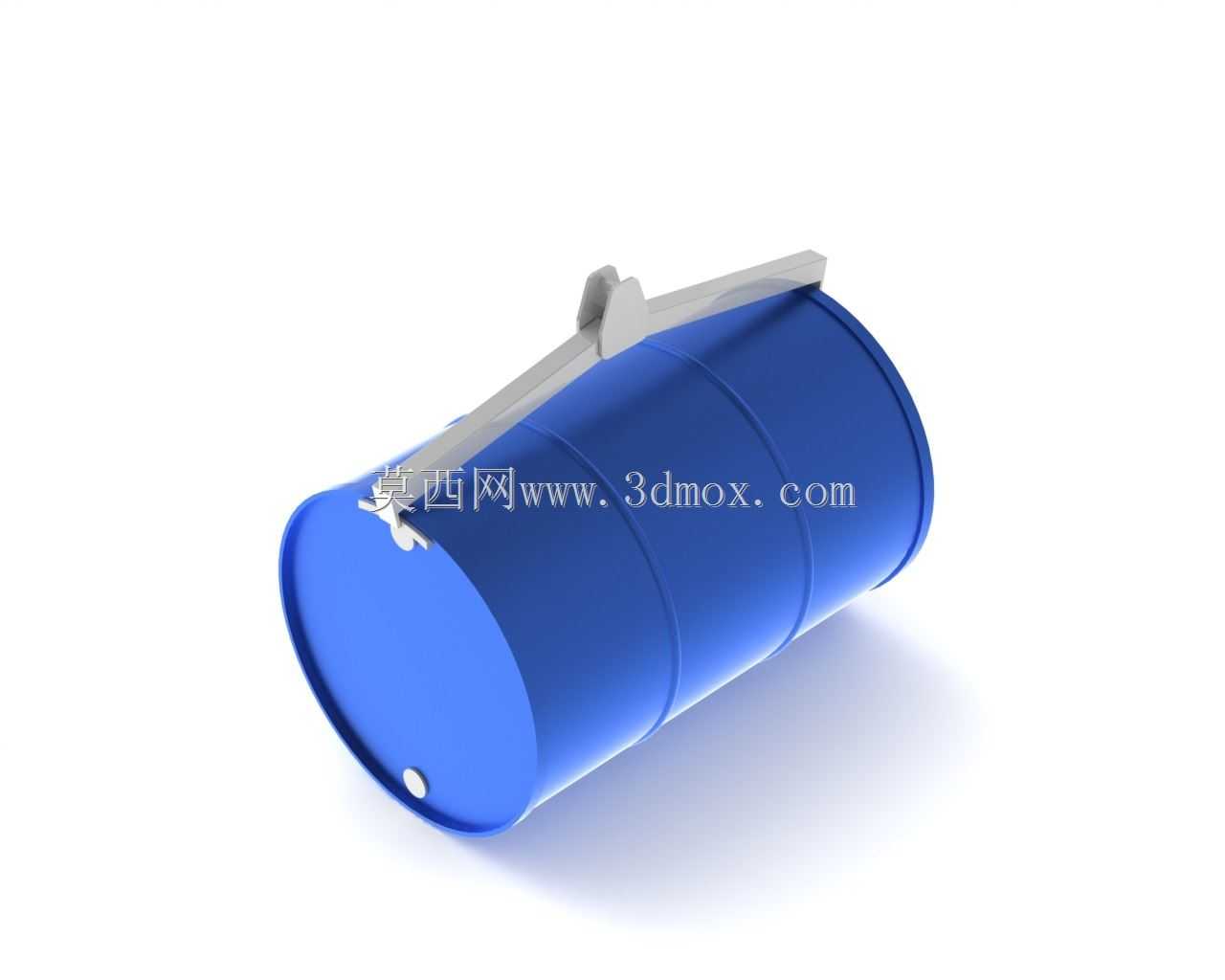

　　桶身外壁的环形滚压加强筋不是随意设置的凸起，每一道筋的间距、凸起高度都经过静力学仿真验证，空桶堆码到三层高度时，桶身不会出现侧向失稳变形，满桶状态下用抱桶夹具搬运时，加强筋位置刚好对应夹具的夹持接触面，避免桶壁被夹钳挤压出现凹陷。顶部的密封锁紧机构是整个设计的核心功能部件，扳把式快开结构不需要额外工具就能完成桶盖的锁紧与开启，锁扣的铰接位置做了加厚处理，反复开合数百次也不会出现铰接轴磨损松旷，桶盖内侧的密封垫圈采用耐溶剂腐蚀的氟橡胶材质，压合后可以隔绝桶内介质与外界的空气接触，避免易挥发的有机酸类物料出现挥发损耗，同时也能防止外界杂质进入桶内污染物料。桶身的外形尺寸严格遵循工业包装的通用模数，直径580毫米、在精细化工生产、溶剂分装转运的作业场景里，这类200升容积的钢制存储桶是车间物料周转、成品暂存环节的核心承载器具，日常接触的物料多为具有一定腐蚀性的有机酸类溶剂，副己酸作为常用的有机合成中间体，从生产车间的反应釜出料，到下游客户的投料工位，全链路的存储、转运都依赖这类密封性能可靠的钢质容器完成。从实际使用的工况来看，这类钢桶需要同时满足堆码存储的静态承重要求、叉车搬运的侧向抗冲击要求，以及短途公路运输过程中的颠簸振动耐受要求，设计阶段需要把这些实际工况的载荷边界逐一拆解到结构细节里。桶身采用三段式卷边接缝结构，区别于早期的焊接桶身，卷边结构配合密封胶层可以避免焊缝位置被酸性介质长期腐蚀出现渗漏，

　　高度900毫米的尺寸边界，刚好适配标准托盘的摆放要求，单个托盘可以规整摆放四个满桶，不会出现尺寸超宽无法码放的问题，桶身底部的卷边结构做了圆弧过渡处理，叉车叉取托盘时，即使叉齿出现小幅偏移碰到桶底，也不会把桶底卷边撞变形导致渗漏。很多刚入行的结构设计人员做这类容器建模时，容易忽略桶口位置的下沉式设计，实际上桶口比桶身上平面低15毫米的结构，是为了堆码时上层桶的底部可以嵌入下层桶的桶口凹陷位置，多层堆码时不会出现侧滑倾倒，这个细节在仓储堆高作业时的安全价值非常高。桶身表面的蓝色涂装不是单纯的外观装饰，不同的涂装颜色对应不同的物料存储类别，蓝色通常用于存储有机酸类、非强腐蚀性的化工溶剂，现场作业人员不需要凑近查看标识，

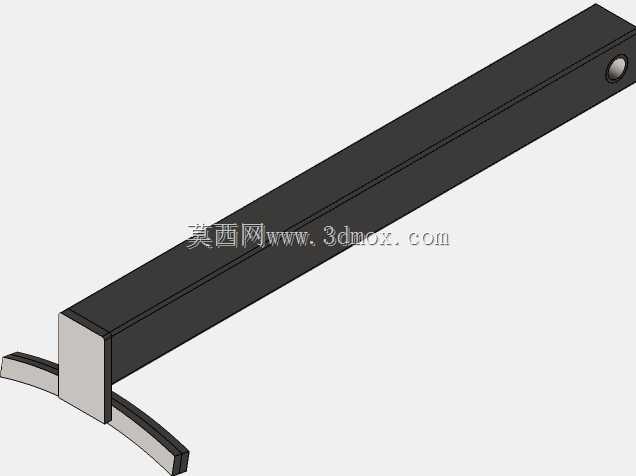

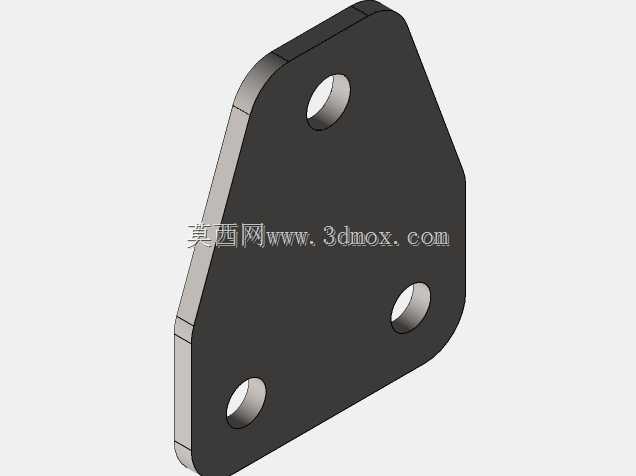

　　远距离就能通过颜色快速区分桶内物料类别，降低错拿错用的风险。建模过程中，桶身的壁厚参数按照实际生产的1.2毫米冷轧钢板厚度设置，卷边位置的材料折叠层数、密封胶的填充间隙都按照实际加工工艺做了还原，锁紧扳把的开合角度做了运动干涉检查，确保扳把翻转到锁紧位置时不会和桶身外壁发生碰撞，铰接位置的转动间隙控制在0.2毫米以内，既保证转动灵活，又不会因为间隙过大出现锁止松旷。这类容器的设计不需要复杂的曲面造型，所有结构细节都围绕实际使用的可靠性、操作的便捷性展开，每一处凸起、每一道折边都对应着实际工况里的具体需求，比如桶身顶部靠近桶口的位置做了小角度的倾斜面，倾倒物料时桶内的残液可以顺着倾斜面完全流出，不会在桶底残留积液，

　　这个细节是很多非行业内的设计人员容易忽略的，只有长期接触车间物料转运的工程人员，才会在建模时把这类使用细节还原到位。从安装和适配的角度来说，这个钢桶的所有外部尺寸都和市面上通用的抱桶器、桶用搅拌器、防爆抽液泵的安装接口匹配，不需要额外做转接结构就能直接搭配周边工装使用，桶盖的螺纹尺寸也遵循通用的工业桶口标准，更换密封垫圈或者加装出料阀门时都可以直接采购标准配件，降低后期的使用维护成本。在三维建模的细节处理上，卷边位置的圆角过渡、锁紧机构的铰接配合间隙、桶身加强筋的拔模角度都按照实际冲压加工的工艺要求设置，模型导入到工程图模块后可以直接生成生产用的加工图纸，不需要再做额外的工艺修正，桶身的重量参数也和实际产品保持一致，满桶状态下的重心位置做了标记，方便后续做搬运工装的力学仿真时直接调用参数。
