佩尼维拉多3.5寸法兰安装真空吸盘结构

　　在自动化物料搬运、板材上下料、包装线分拣这类涉及负压拾取的工位上，这类带法兰安装基座的真空吸盘是末端执行器的核心接触部件，区别于直插式小型吸盘，该款大尺寸吸盘主要针对大重量、大接触面积的工件拾取场景设计，比如钣金件转运、玻璃基板搬送、纸箱整垛拆垛这类工况，普通小直径吸盘的吸附力不足以克服工件自重，同时多点布置小吸盘又会增加气路复杂度与安装调试成本，单款大直径吸盘就能在合理负压值下提供足够的保持力，同时减少工件表面的压痕数量。

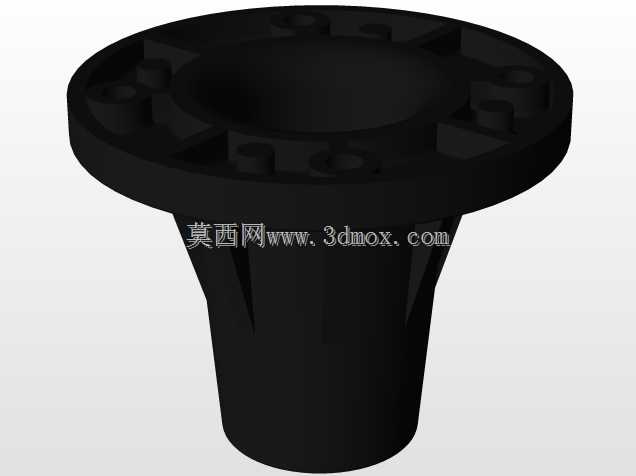

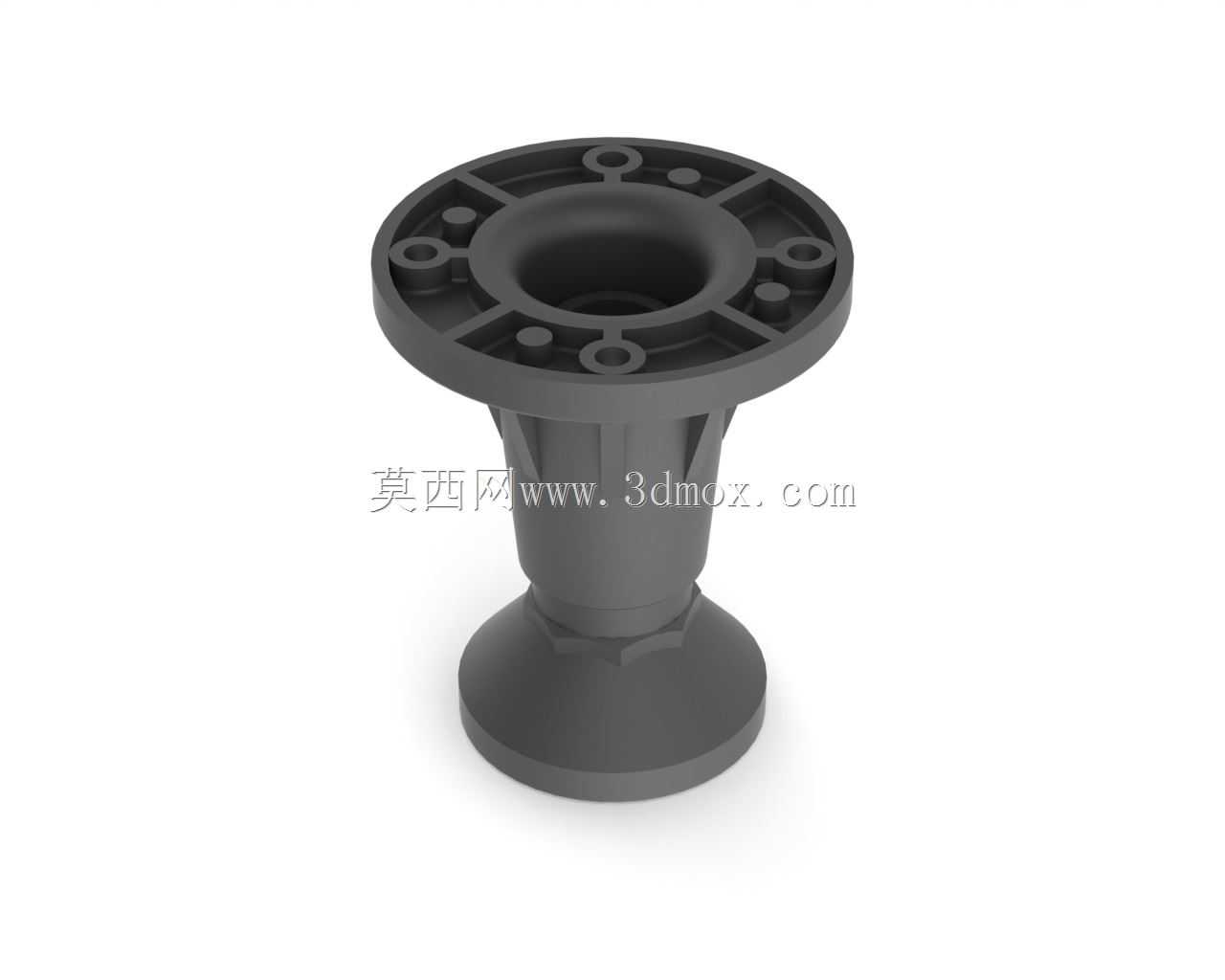

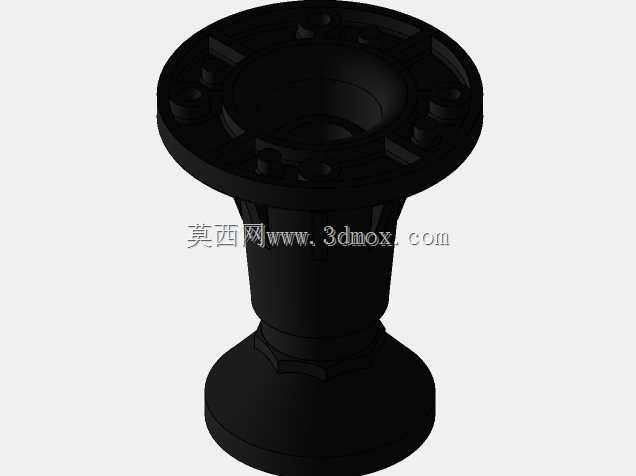

　　从结构设计来看，上部的法兰盘采用多安装孔位布局，沿法兰圆周均匀分布的通孔与定位沉孔，既可以通过螺栓直接固定在设备的末端安装板上，也能搭配快换接头实现吸盘组件的快速更换，法兰中心的通孔为气路连通通道，直接对接负压管路，避免了侧接气路带来的管路弯折干涉问题。中部的支撑段做了锥面过渡加竖向加强筋的结构，一方面锥面结构可以在吸盘接触工件产生压缩形变时，提供足够的支撑刚度，避免吸盘主体受压后侧向翻折导致漏气，另一方面竖向加强筋可以抵消横向剪切力，在设备带载快速移动、急停的工况下，减少吸盘根部的应力集中，延长部件的使用寿命。下部的唇边部分采用薄边圆弧过渡设计，接触工件时唇边可以自适应贴合存在轻微平面度误差的工件表面，即使工件表面存在少量细微纹路或者轻微凹凸，唇边也能在负压作用下形成有效密封，不需要额外增加缓冲结构就能补偿一定的安装高度差。

　　安装边界上，法兰盘的外径尺寸适配常规工业机器人末端、机械手直行模组的标准安装孔距，不需要额外加工转接板就能直接安装，整体高度在满足支撑强度的前提下做了压缩，减少了末端执行器的外伸长度，降低了设备高速运行时的抖动量。吸盘的唇边直径为3.5英寸，对应的有效吸附面积在-60kPa的常规工厂负压下，可以提供稳定的垂直提升力，满足10kg以内平整工件的搬送需求，如果是表面粗糙度较高的工件，适当提高负压值也能保证吸附可靠性。

　　实际选型应用中，这类吸盘需要搭配真空发生器或者集中负压系统使用，气路通径要和法兰中心的气孔尺寸匹配，避免通径过小导致负压建立速度过慢，影响生产节拍。安装时要保证吸盘的安装面和工件拾取面平行，避免单侧唇边过度压缩导致密封失效，在有横向拖动需求的工况下，还可以搭配防转销钉穿过法兰上的定位孔，避免吸盘受横向力时发生转动，导致气路对接错位。和同规格的平直吸盘相比，这款吸盘的锥型支撑结构可以承受更大的侧向冲击力，在冲压线上下料这类工件存在轻微位置偏差、需要吸盘接触时做少量柔性避让的场景下，锥段的微小形变可以补偿位置偏差，不会因为硬接触导致工件表面划伤或者吸盘损坏。

　　从建模细节来看，整个零件的壁厚做了均匀化处理，不管是法兰盘部分还是唇边部分，壁厚差控制在合理范围内，如果是采用橡胶或者聚氨酯材质注塑生产，均匀的壁厚可以避免成型时出现缩痕、缺胶等缺陷，同时各连接处都做了圆角过渡，没有尖锐的应力集中角，在反复压缩形变的使用过程中，不会因为应力集中出现开裂问题。法兰上的安装孔做了沉头设计，螺栓安装后头部不会突出法兰表面，避免安装时和末端固定板之间出现间隙，保证安装贴合度。中心气孔的内壁做了光滑处理，减少气路阻力，同时也方便对接快插气管接头，不需要额外加工倒角就能实现可靠密封。
