3寸丝杆安装万向工业脚轮结构

　　这款3寸规格的丝杆安装式万向脚轮，在轻型工业移动设备、仓储周转器具、商用展示设备、小型仪器台架的移动结构设计中应用十分广泛，额定承载能力可达80kg，适配多数需要频繁移位、同时要求转向灵活的轻载移动场景。从实际选型使用的角度来看，这类脚轮常被用在车间工具推车、实验室仪器支架、中小型物料周转车、商用展架、轻型自动化设备移动底座上，相比平板安装的脚轮，丝杆式安装结构不需要在设备安装面预留大面积的贴合平面，仅需要开出对应直径的安装过孔，从安装面上方锁紧螺母即可完成固定，对于管壁较薄的方管框架、厚度不足的钣金底座来说，安装适配性更强，不会出现平板安装脚轮因安装面刚性不足导致的固定松动、支架偏摆问题。

　　从结构设计层面拆解来看，这款脚轮采用了全包裹式的支架壳体设计，转向回转部分集成在支架顶部的杯状结构内部，相比外露式的回转钢球结构，这种封闭式的回转结构能更好地阻挡车间内的粉尘、碎屑、切削液进入回转摩擦面，长期使用下转向卡滞的概率更低，维护周期更长。顶部的安装丝杆采用标准外螺纹设计，配套六角锁紧螺母，安装时可以根据安装底座的厚度灵活调整旋入长度，适配不同厚度的安装板材，不需要额外定制安装连接件。滚轮部分采用高弹性的耐磨聚氨酯材质，轮芯为硬质工程塑料结构，滚动过程中轮面与地面接触的压痕较浅，不会在环氧地坪、瓷砖地面、实木地板上留下难以清除的黑印，同时聚氨酯材质的滚动阻力较小，推动设备时不需要施加过大的推力，轮面自带的阻尼特性也能在设备停放时提供足够的静摩擦力，避免轻微外力下设备出现非预期滑动。

　　支架部分采用冲压成型的金属结构，表面做了电泳防锈处理，在潮湿的车间环境、常规仓储环境下长期使用不会出现表层锈蚀脱落的问题，轮体与支架的连接采用贯通式铆钉轴，轴部配合耐磨衬套，滚轮转动时的摩擦阻力小，同时径向承载能力足够，在额定载荷下长期滚动不会出现轴部变形、轮体卡滞的问题。转向回转结构采用双排钢球的回转支承设计，上下两排钢球均匀承受轴向载荷与径向倾覆力矩，当设备经过地面小幅度凸起、或者设备重心出现偏移时，回转结构不会出现卡滞，转向动作依旧顺滑，不会出现转向时需要额外施加侧向力掰动设备的情况。

　　从安装边界尺寸来看，这款3寸脚轮的安装丝杆直径、丝杆伸出长度、支架整体回转半径、轮体宽度、安装后整体高度都经过标准化设计，适配市面上多数轻型移动设备的安装空间要求，安装时需要注意在安装底座的开孔位置预留足够的回转空间，避免支架转向时与设备底部的加强筋、安装螺栓、其他外置部件发生运动干涉。选型搭配时，单只脚轮的额定承载需要预留至少25%的安全余量，按照四只脚轮均匀承载计算，整台设备的总重量建议控制在240kg以内，避免局部过载导致支架变形、轮体磨损加快。如果设备使用场景中存在较多的地面接缝、小坡度、细小杂物，选型时可以适当放大承载余量，同时注意安装时丝杆的锁紧力矩要符合要求，避免长期震动下螺母松动导致脚轮脱落。

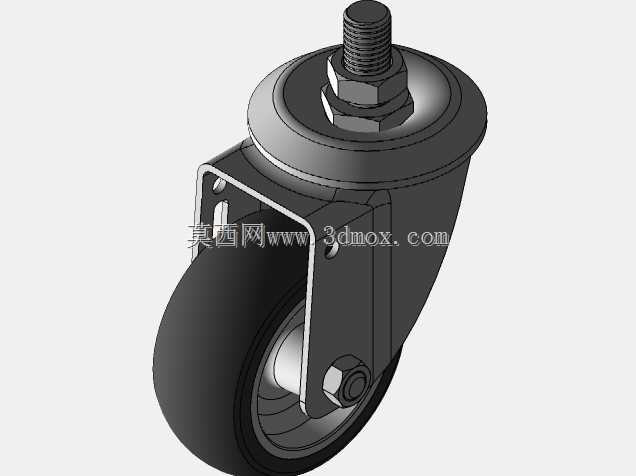

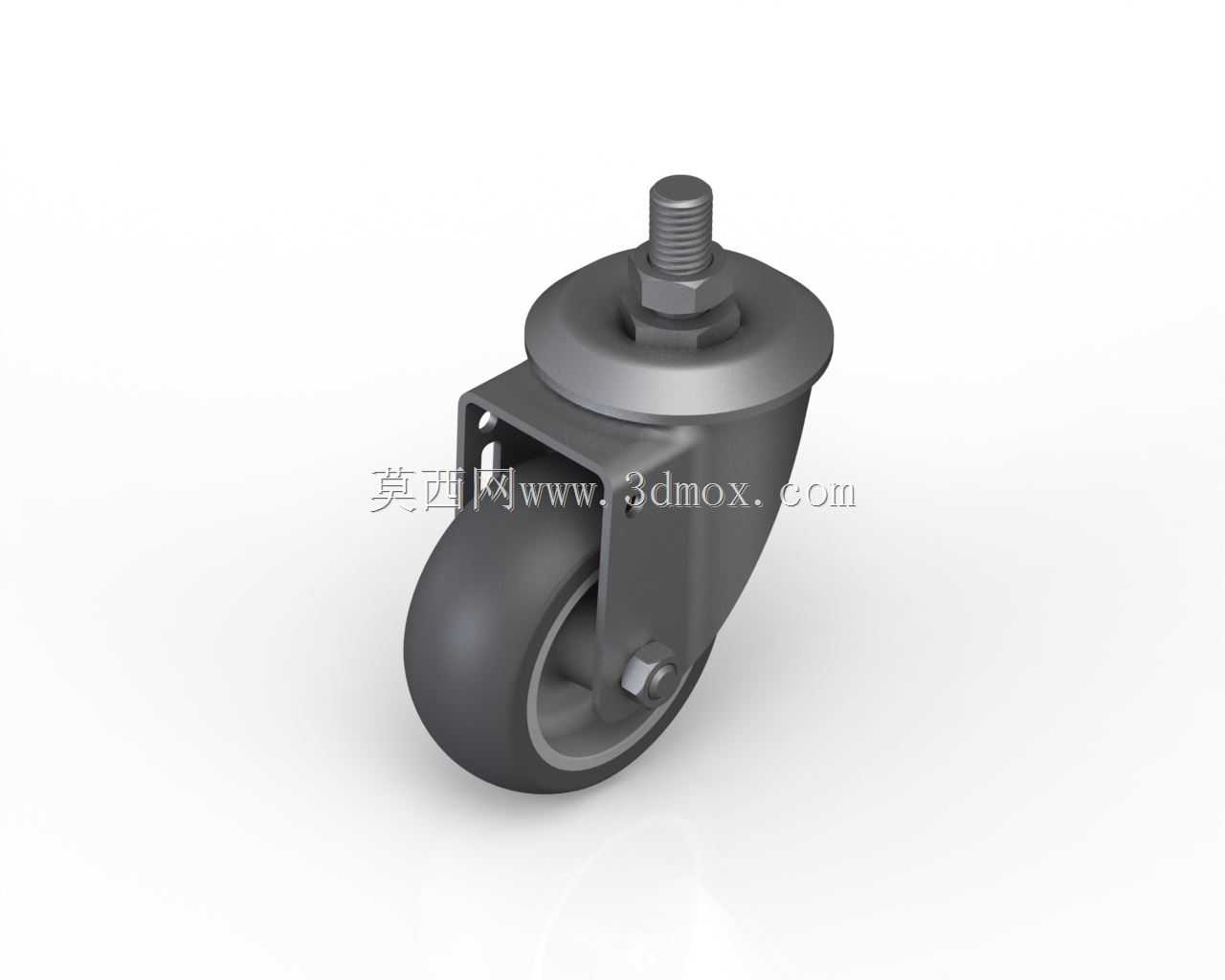

　　在三维建模过程中，这款模型完整还原了脚轮的所有装配细节，包括丝杆的螺纹特征、锁紧螺母的六角结构、支架的冲压折弯特征、轮面的弧度细节、轮轴的装配结构，在做设备整体装配时可以直接调用，不需要再对安装尺寸做二次核对，能有效减少结构设计阶段的重复建模工作量，也能在做运动仿真时准确模拟脚轮转向、滚动时的运动边界，避免设计阶段出现安装干涉、运动空间不足的问题。对于经常做轻型移动设备设计的结构工程师来说，这类标准化的脚轮模型可以直接纳入常用标准件库，后续做类似项目时直接调用即可，不需要每次都从零开始建模，能有效提升设计效率。
