40x40方管调平支撑脚结构设计

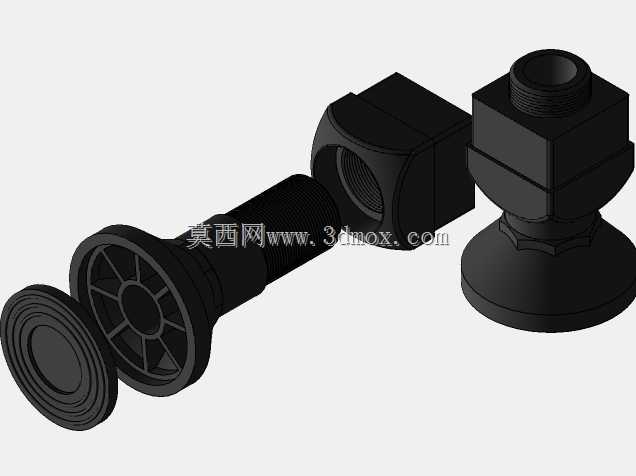

　　这款40x40规格方管配套的调平支撑组件，主要面向工业铝型材机架、方管焊接框架类设备的底部调平与承重支撑场景，在自动化生产线辅机机架、小型检测设备台架、物料周转工作台、实验室仪器支架等场景中应用广泛，能够解决地面不平整导致的设备晃动、台面倾斜、运行振动偏移等实际工程问题。从结构拆分来看，整套组件包含方管连接嵌块、支撑调节杆、底部承托座、防滑减震垫四个核心部分，各部件的配合精度直接影响调平顺畅度与长期承重的稳定性。方管连接嵌块采用与40x40方管内孔适配的方形外形，侧面预留锁紧孔位，安装时可直接嵌入方管端部内孔，通过侧面紧定螺钉完成与方管的固定，无需在方管端面做复杂的法兰焊接或打孔攻丝，大幅降低现场装配的加工难度，

　　同时嵌块与调节杆的连接部位采用球面配合结构，允许支撑脚在地面存在微小坡度时自适应偏转，避免调节杆出现别劲、卡滞的问题，这一设计在地面平整度偏差较大的车间现场实用性极强。支撑调节杆采用细牙螺纹结构，相比粗牙螺纹具备更高的调节精度，单圈调节进给量更小，能够实现毫米级的高度微调，满足精密检测类设备对台面水平度的严苛要求，同时细牙螺纹的自锁性能更优，在设备长期承重、运行产生微振动的工况下，不会出现螺纹自行回转、支撑高度下沉的问题。底部承托座采用大直径圆盘式设计，增大与地面的接触面积，降低单位面积的地面压强，避免在环氧地坪、PVC地坪等软质地面上出现压痕、下陷的问题，承托座底部预留的环形卡槽用于安装橡胶防滑减震垫，

　　减震垫采用邵氏硬度60度的丁腈橡胶材质，既能够隔绝设备运行产生的振动向地面传递，也能增大支撑脚与地面的摩擦力，防止设备受水平外力时出现滑移。从安装边界尺寸来看，整套组件适配的方管外廓尺寸严格匹配40x40规格，方管嵌块的嵌入深度为25mm，安装时需保证方管端部切口平整、无飞边毛刺，避免嵌块装入后出现倾斜，导致调节杆与方管轴线不同心；调节杆的总调节行程为30mm，选型时需提前核算设备底部到地面的基础高度差，确保高度差处于调节行程范围内，若现场地面落差过大，需额外搭配增高垫块使用，不可过度旋出调节杆，避免螺纹啮合长度不足导致承重时螺纹滑牙、支撑失效。设计过程中针对不同承重等级做了结构优化，连接嵌块与调节杆的材质选用增强尼龙加玻纤材质时，

　　单支支撑脚的额定承重可达80kg，满足普通工作台、轻型机架的承重需求；若采用碳钢镀锌材质，单支额定承重可提升至300kg，能够适配重型设备机架、焊接框架的支撑需求。整套组件的所有棱角均做了R2以上的圆角处理，避免装配过程中划伤操作人员，同时外露金属件全部做镀锌或喷塑表面处理，在常规车间环境下具备良好的防锈能力，长期使用不会出现锈迹污染地面的问题。在实际装配调试时，可先将四个支撑脚预先嵌入方管端部，将设备就位后先通过水平仪粗调各支撑脚高度，待台面大致水平后再逐点微调，最后锁紧嵌块上的紧定螺钉，固定调节杆的位置，避免后期受振动出现位置偏移；若设备需要频繁移动位置，可在支撑座侧面预留脚轮安装孔位，搭配福马轮结构实现固定支撑与移动功能的快速切换，这一拓展结构也在同系列不同规格的支撑脚设计中得到了应用。
