英制尺寸实体滚针轴承结构设计

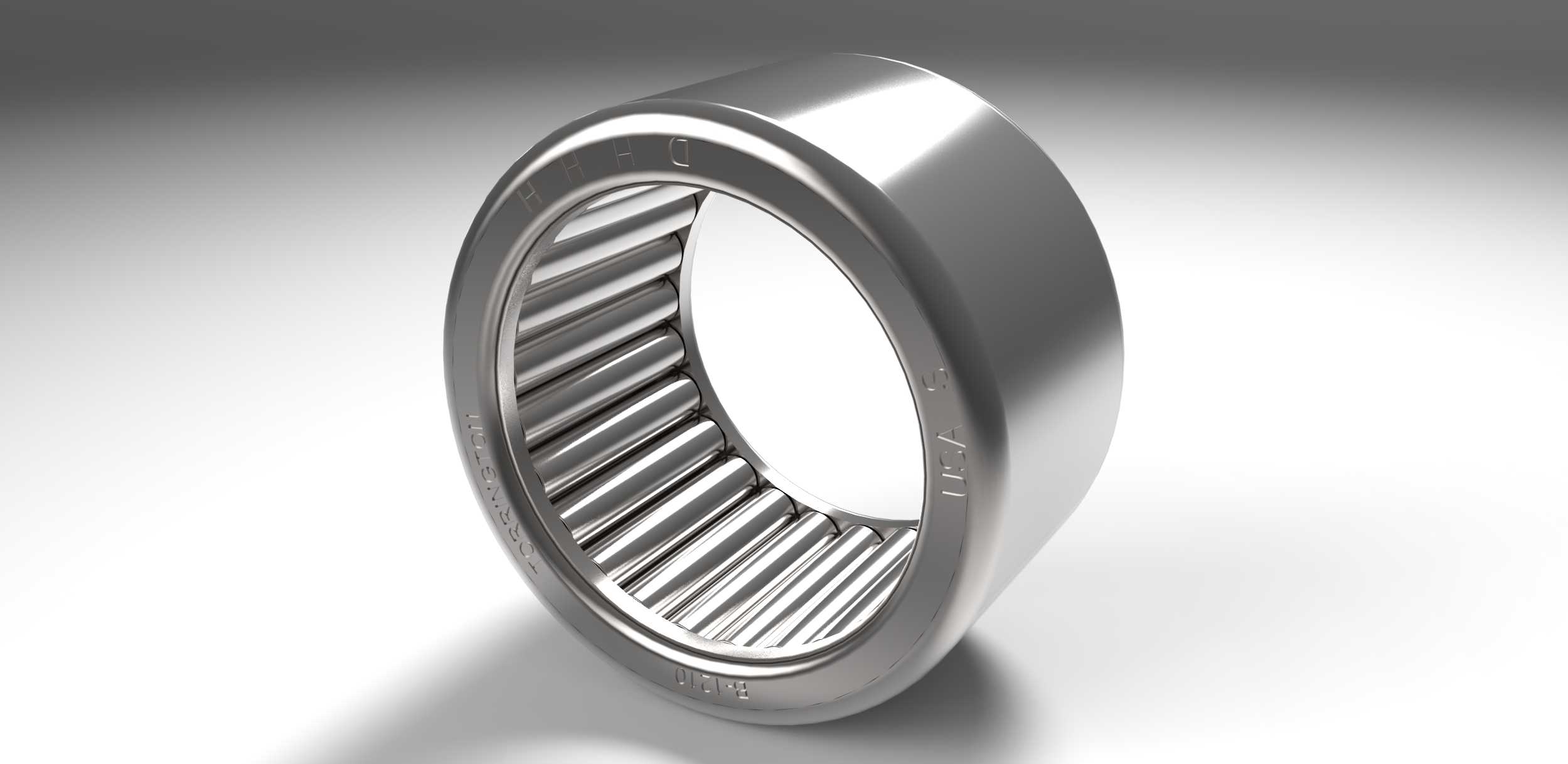

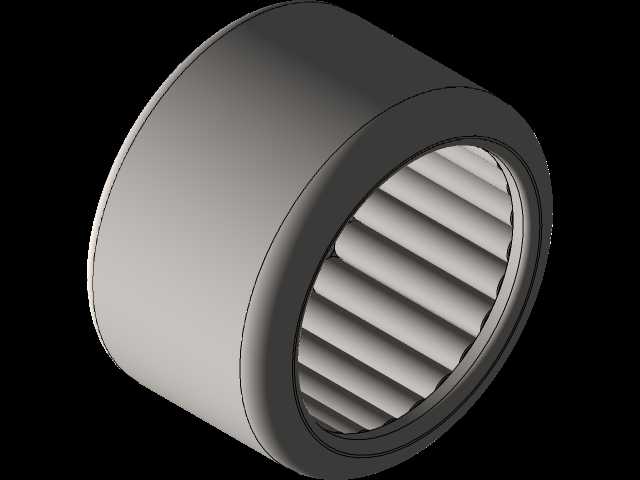

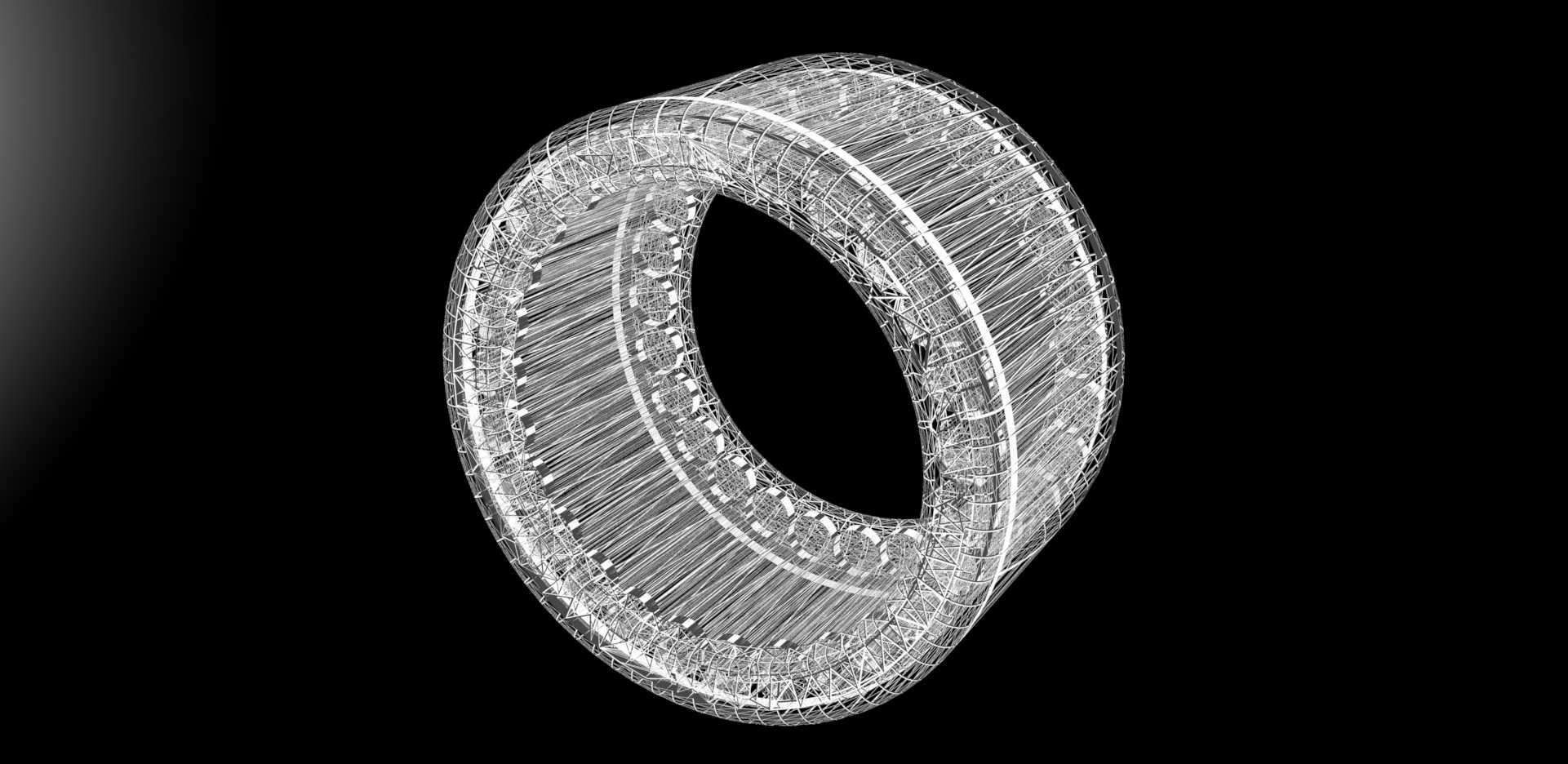

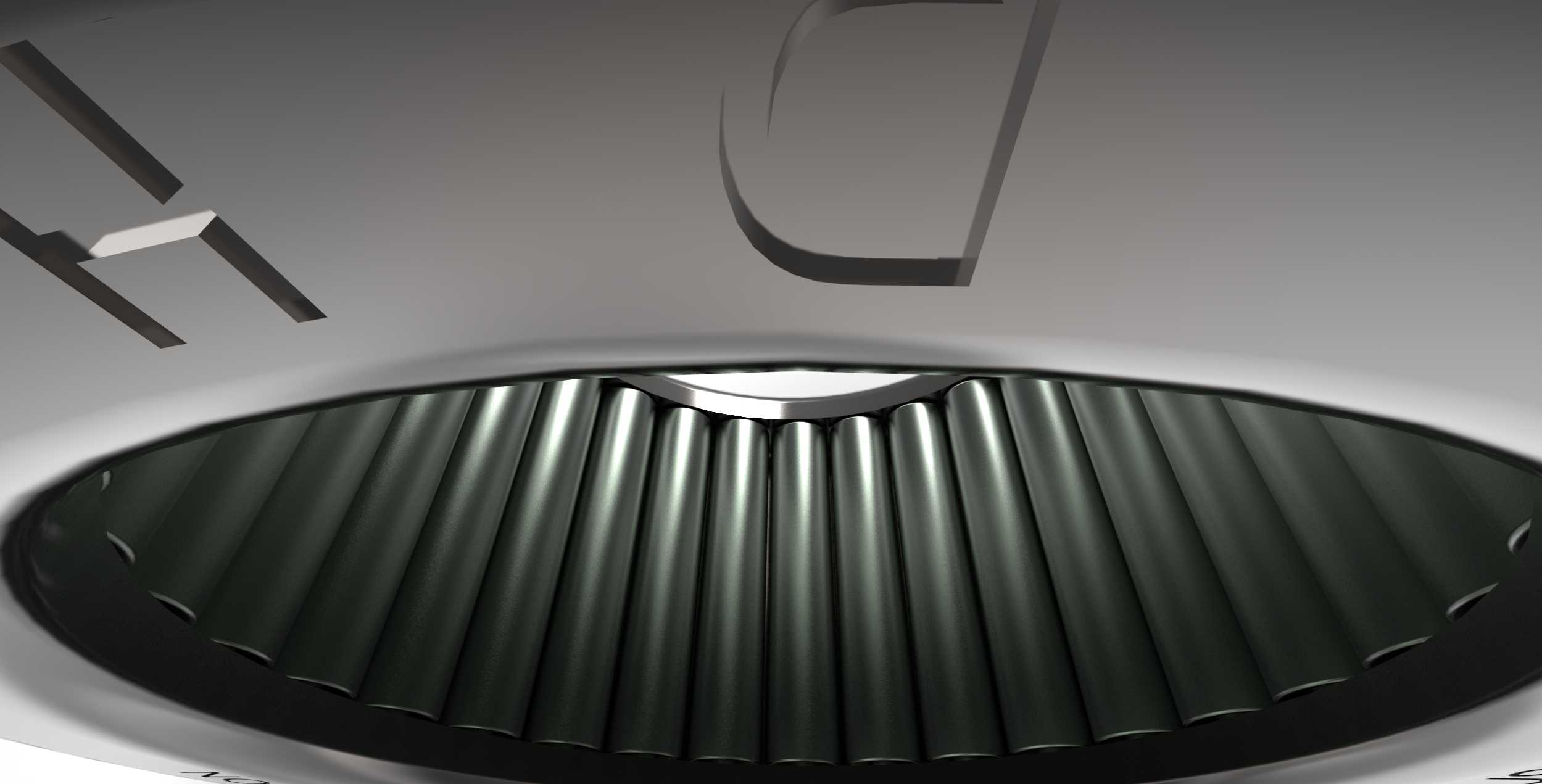

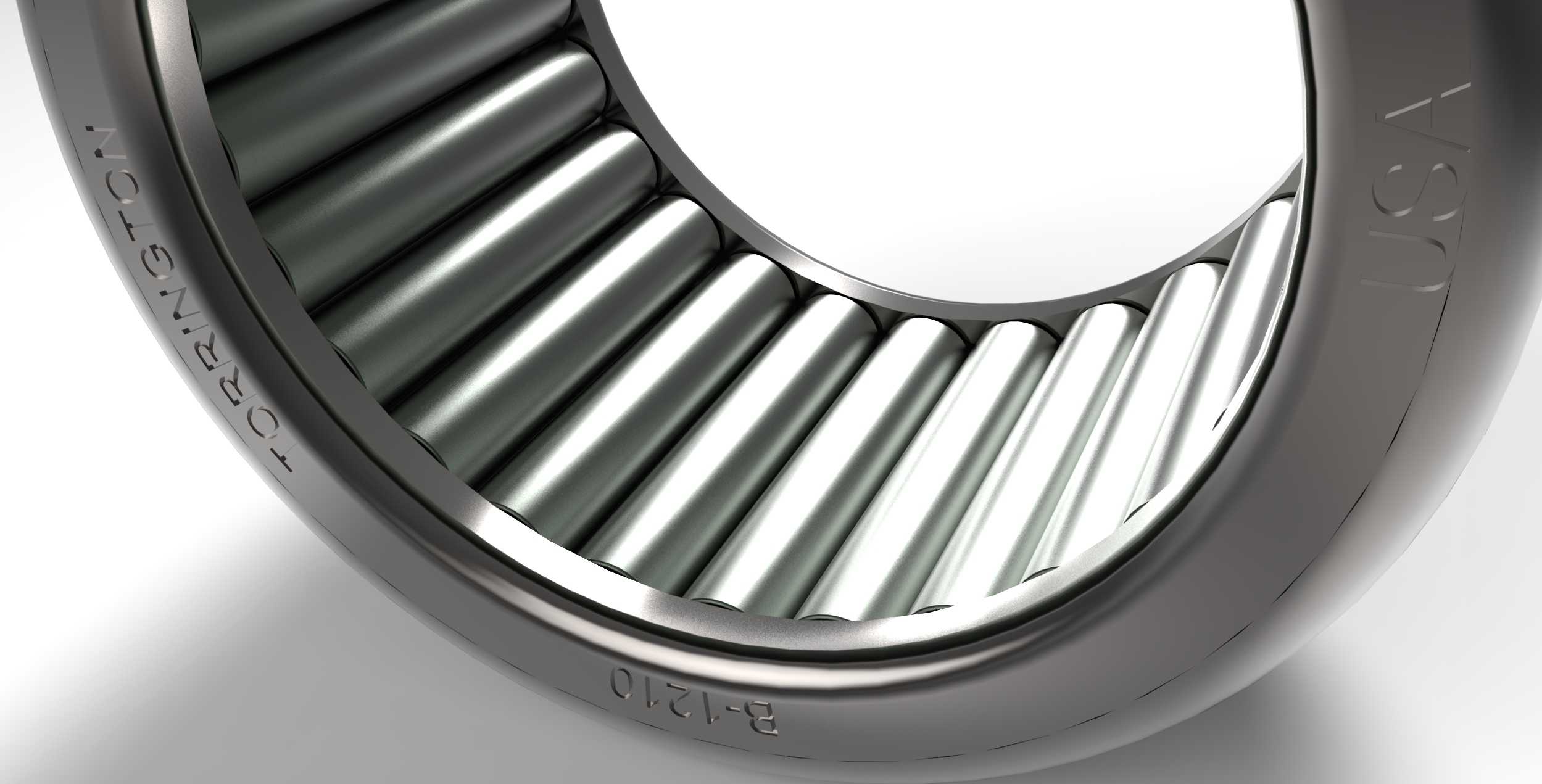

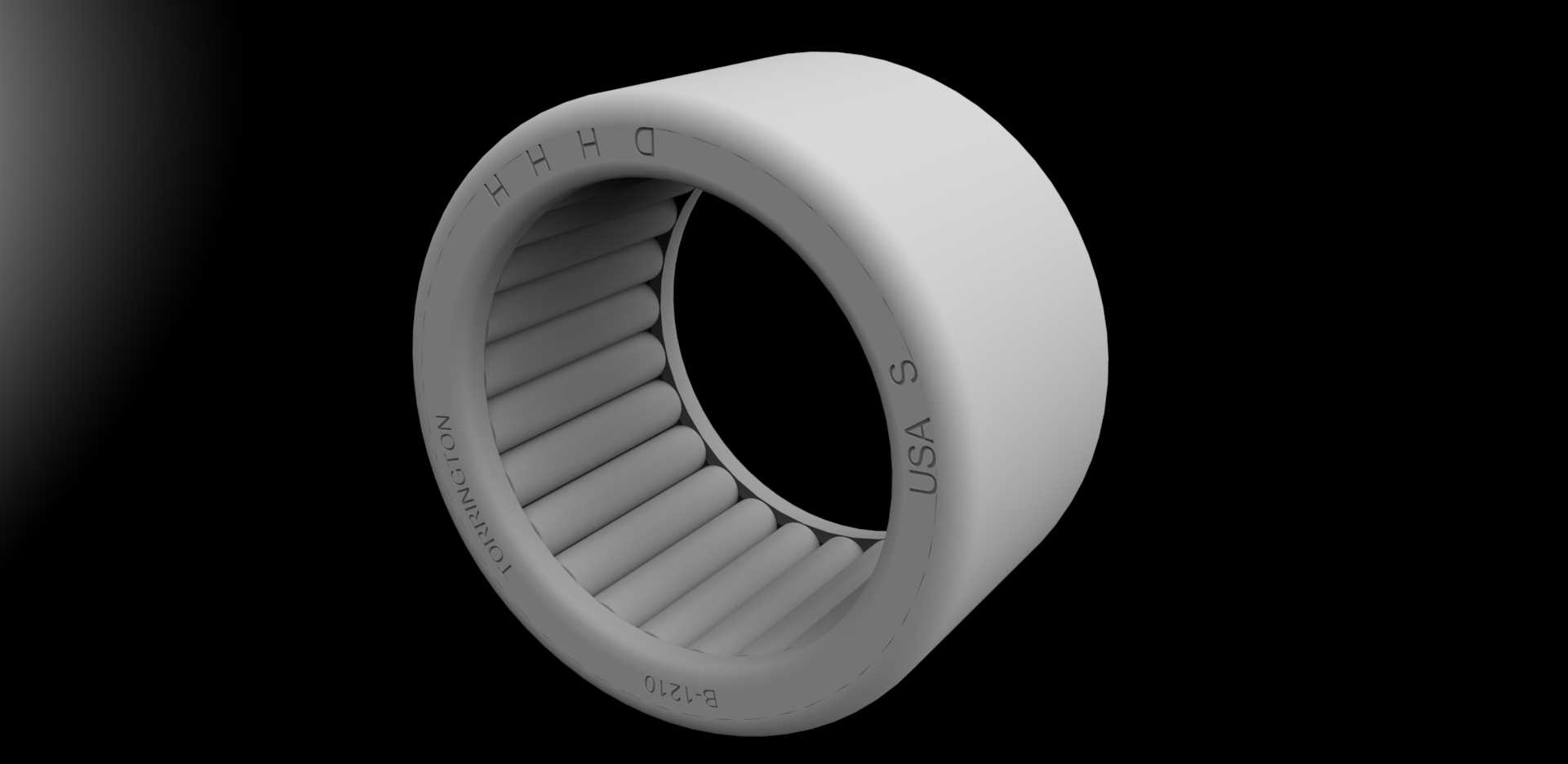

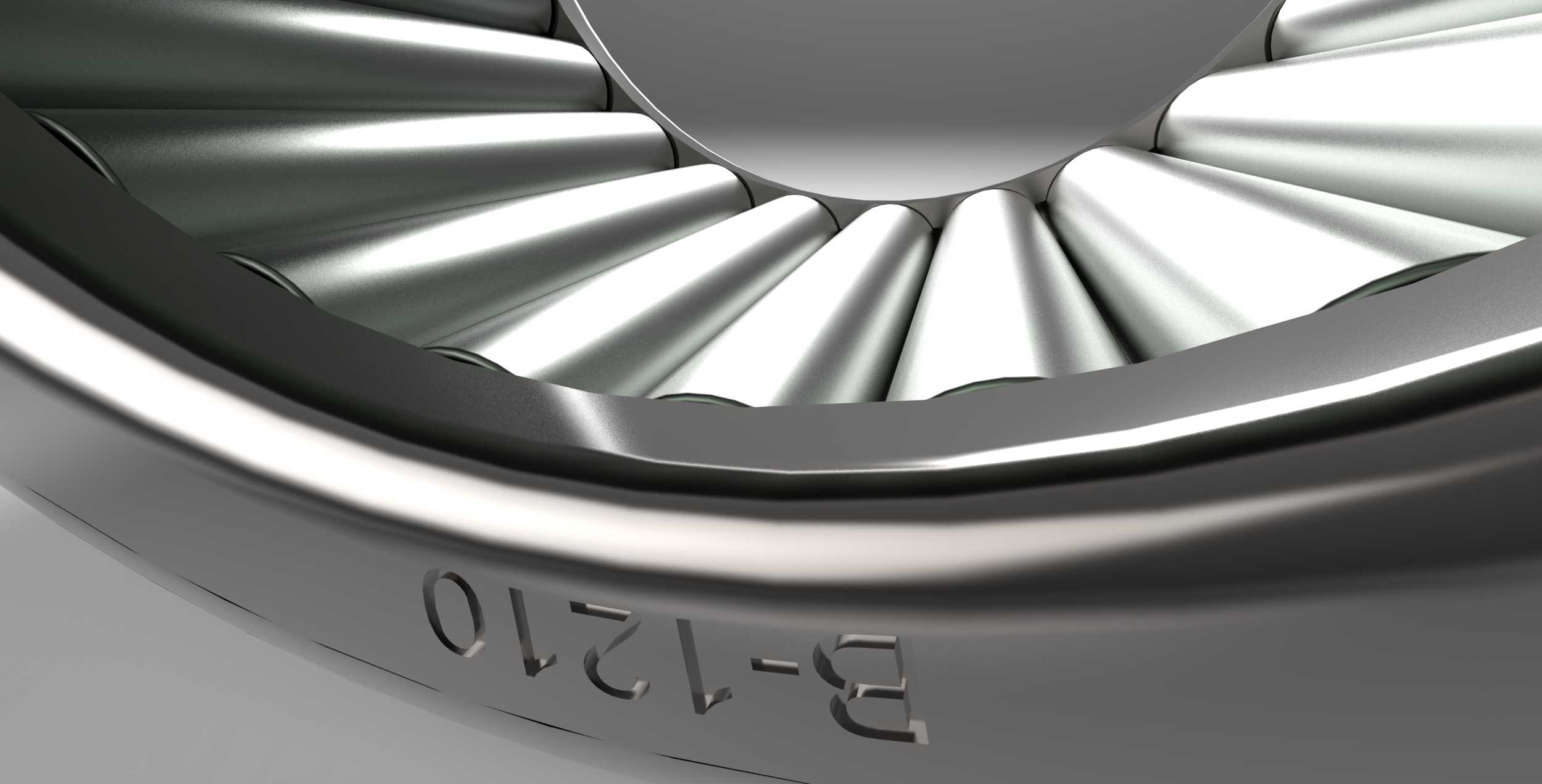

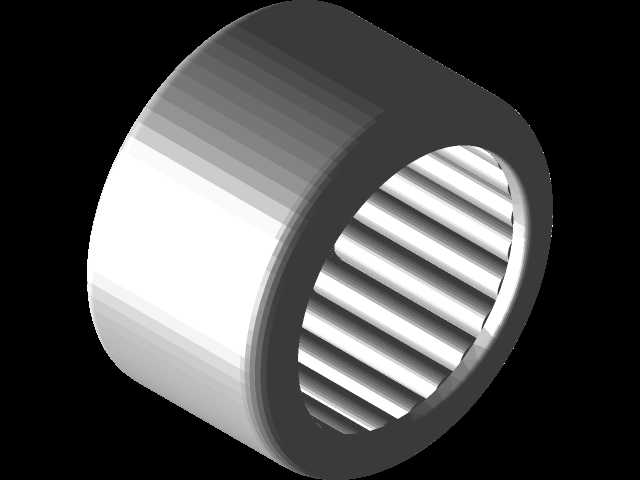

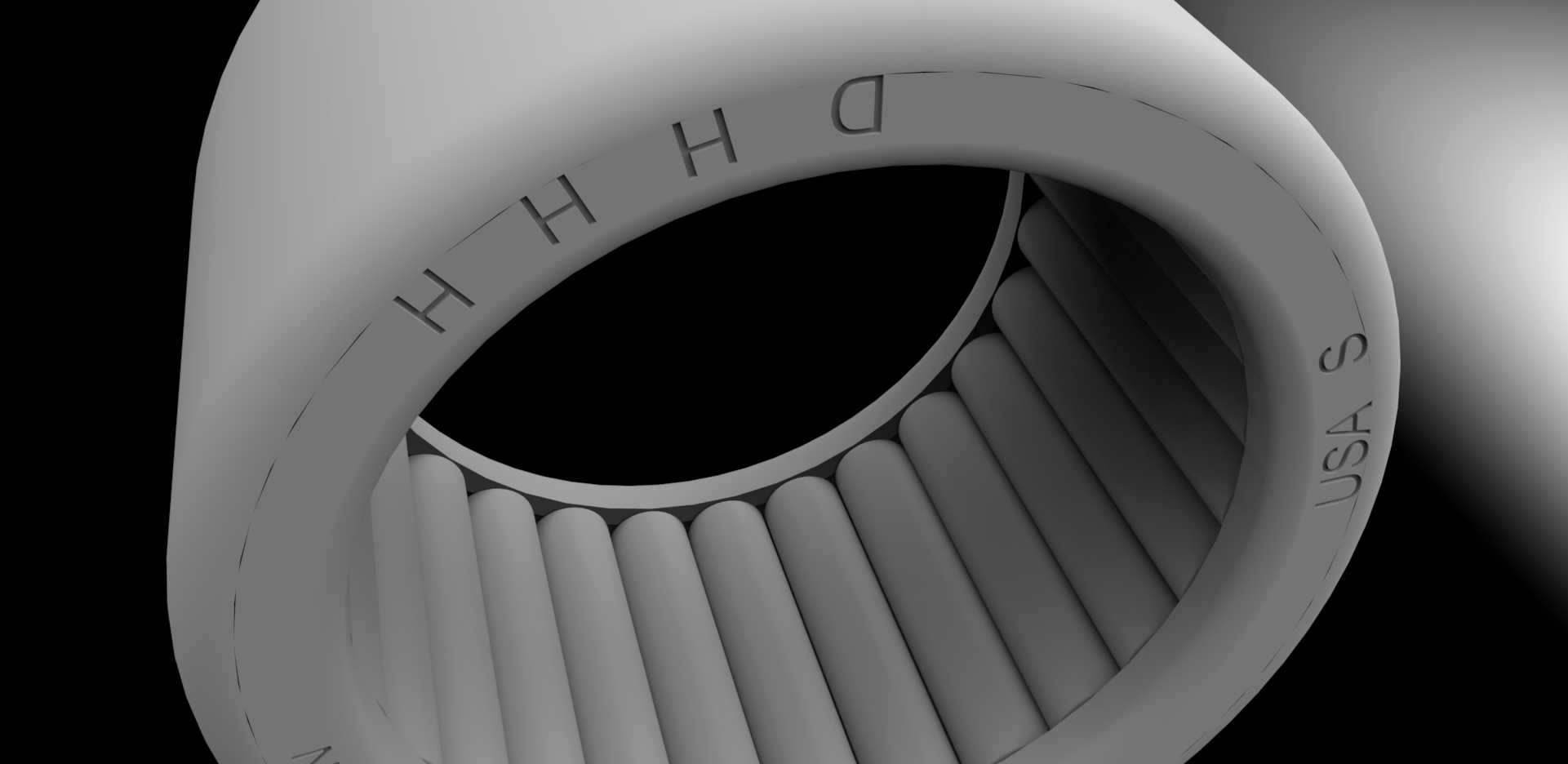

这款滚针轴承是机械传动系统中极为常见的支撑类零部件，主要应用在径向安装空间受限、需要承受较高径向载荷的工况场景中，常见于小型动力传动箱、精密仪器传动机构、园林机械动力端、小型内燃机配气机构、电动工具输出端等对安装径向尺寸有严格限制的设备位置。不同于常规滚珠轴承依靠钢球作为滚动体，这款轴承采用细长滚针作为滚动元件，在相同的径向安装尺寸下，能提供比同内径滚珠轴承高出数倍的径向承载能力，同时滚针与滚道的线接触特性，让轴承在承受冲击载荷时拥有更好的应力分散表现，不容易出现局部过载压痕损伤。从设计思路来看，这款轴承采用冲压外圈的实体结构设计，外圈采用薄壁冲压成型后进行淬硬处理，既保证了滚道的表面硬度与耐磨性能，又最大程度压缩了轴承自身的径向厚度，适配紧凑安装空间的需求；内部滚针采用密排排布设计，尽可能增加滚动体与滚道的有效接触面积，在有限的轮廓尺寸内最大化承载能力，同时滚针两端做了微小的倒角处理，避免滚针棱边与保持架、挡边接触产生额外的摩擦阻力，也能减少装配过程中滚针卡滞的风险。保持架采用一体式冲压结构，能够精准约束每根滚针的位置，保证滚针在运转过程中始终保持均匀间距，避免滚针之间相互摩擦产生磨损与发热，同时保持架的兜孔设计预留了合理的间隙，既允许滚针在运转时的微小自转偏差，又不会出现滚针歪斜卡滞的问题。在外形尺寸与安装边界上，这款轴承内径为1.000英寸，外径对应适配的安装座孔尺寸，整体轴向宽度为5/8英寸，安装时需要注意配合面的公差控制，外圈与安装座孔采用过渡配合即可，过盈量过大会导致冲压外圈变形挤压滚道，造成轴承运转卡滞、预紧力过大提前失效，过松则会出现外圈跑圈磨损座孔的问题；内圈与轴的配合需要根据载荷类型选择合适的公差，旋转载荷工况下需要适当增加过盈量，静止载荷工况下可采用小间隙配合方便装配。轴承的端面设计有平整的定位端面，安装时可以靠端面实现轴向定位，不需要额外添加复杂的定位结构，进一步简化周边配套结构的设计。在实际使用中，这类滚针轴承不需要额外添加复杂的密封结构，可根据使用场景搭配外置密封件，适合在中等转速、高径向载荷的工况下长期稳定工作，能够有效降低传动过程中的摩擦阻力，减少动力损耗，同时支撑旋转轴件保持稳定的回转精度，避免轴件运转时出现径向窜动影响整套传动机构的运行精度。
