车载5寸触控显示屏带支架结构设计

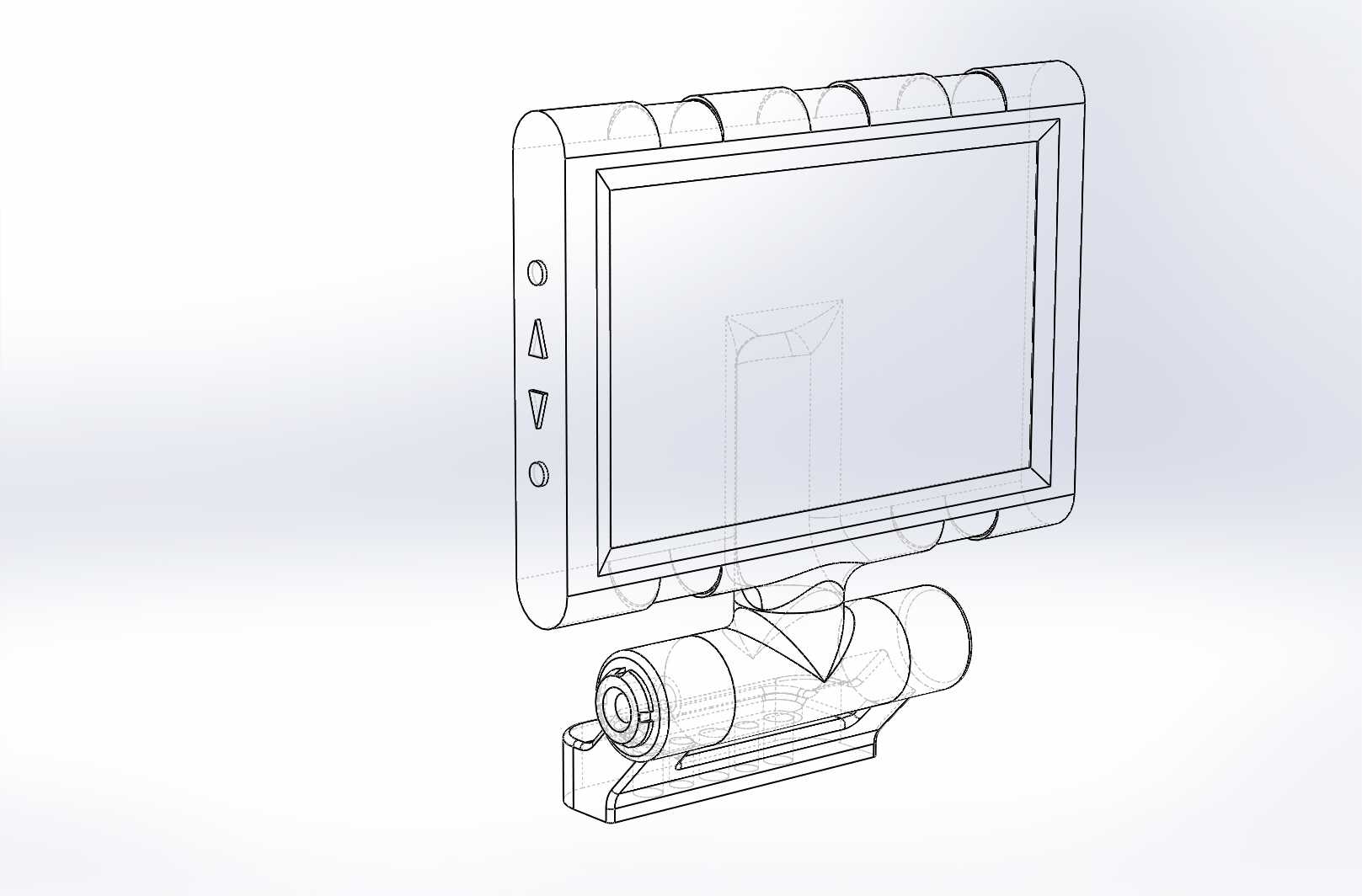

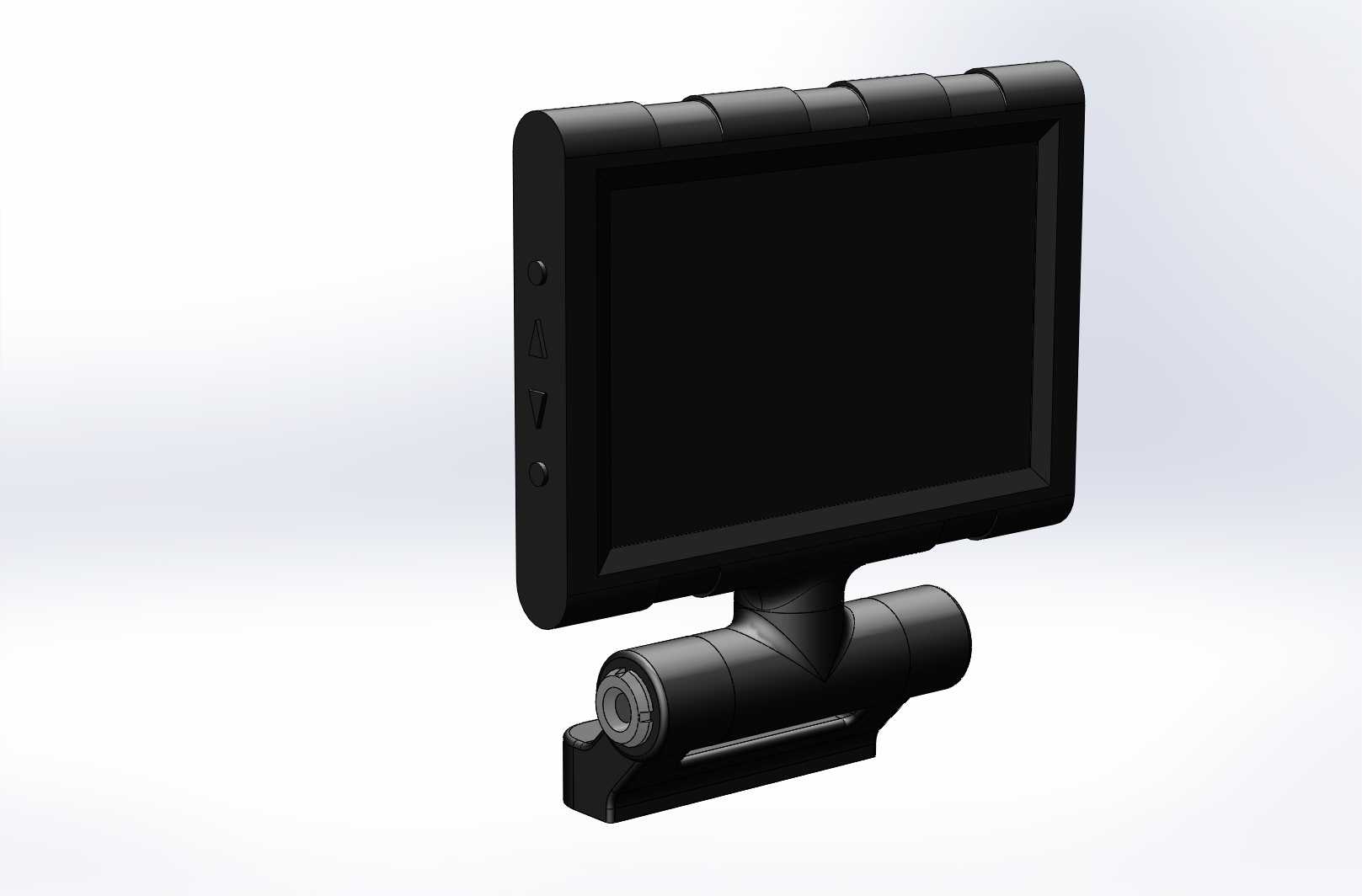

这款带安装支架的5寸触控显示终端，主要面向车载后装、小型工业设备操控、便携检测仪器等场景设计，可作为行车辅助显示、设备参数触控交互、实时画面回传的核心载体，适配需要紧凑显示交互单元的各类集成场景。从实际使用需求出发，该产品将触控显示与可调安装结构整合为一体，屏幕本体采用窄边黑色硬质外壳包裹，侧边预留实体功能按键，可在触控操作失效或戴手套作业时完成基础功能切换，适配工业、车载等复杂操作环境。屏幕正面为全贴合触控面板，熄屏状态下整体一致性强，亮屏后可实现5英寸范围内的精准触控交互，支持参数设置、画面切换、功能点选等常规操作，满足小型终端的人机交互需求。设计过程中优先考虑安装适配性，底部的支架采用转轴式可调结构，支架主体为柱状夹持底座搭配万向连接臂，可实现屏幕俯仰角度、水平朝向的多维度调节，用户可根据安装位置的视线角度自由调整屏幕朝向，避免强光反光、视角偏移导致的查看不便。支架底部的夹持结构可适配不同厚度的安装基面，既可以夹持在汽车中控台边缘、后视镜杆位，也可以固定在工业设备的操作面板旁、检测仪器的机架侧边，无需额外定制复杂的安装固定板，大幅降低集成适配的成本。外形尺寸上，屏幕本体控制在5寸显示面板对应的紧凑规格，整体厚度适配嵌入式与外装两种需求，外壳边缘做圆弧过渡处理，避免尖锐边角在车载颠簸、设备移动过程中造成磕碰损伤，外壳表面采用细磨砂质感处理，减少日常使用中的指纹残留与划痕产生。侧边的按键布局符合单手操作逻辑，常用的电源、菜单按键设置在拇指可触及的区域，操作时无需大幅调整手部姿态。支架的转轴部位做阻尼限位设计，调整角度后可保持固定姿态，不会因车辆行驶震动、设备运行晃动出现屏幕下垂、角度偏移的问题，保证长期使用的稳定性。屏幕背部预留走线槽位，连接线缆可顺着支架内部空腔排布，避免线缆外露拉扯导致接口松动，同时让整体外观更整洁，适配对布线美观度有要求的安装场景。整体设计兼顾了实用性与适配性，既满足触控显示的核心功能需求，又通过可调支架结构拓展了适用场景，可直接集成到各类需要小型显示交互单元的设备与载具中，减少二次结构设计的工作量。
