无螺纹硅胶TE按钮防护套结构设计

　　在工业控制机柜、户外操作终端、重型设备操作面板这类场景里，操作按钮的防护一直是容易被忽略但直接影响设备寿命的细节——不少户外布设的设备，按钮位置因为长期暴露在粉尘、凝露、切削飞溅的环境里，往往不到半年就会出现触点氧化、卡涩、按动回弹失效的问题，尤其是TE系列这类常用的嵌入式按钮，原厂配套的防护件很多时候无法适配现场的非标准安装开孔，这也是这类硅胶防尘套存在的实际工程意义。

　　这款无螺纹结构的硅胶按钮防尘套，核心功能是在不改变原有按钮安装结构的前提下，在按钮操作端形成一道柔性密封屏障，阻断外界的粉尘、水汽、少量切削液飞溅进入按钮内部的触点间隙。和带螺纹旋合的防护套不同，无螺纹的结构完全依靠硅胶自身的弹性形变实现卡合固定，安装时不需要在面板后侧预留旋合操作的空间，对于那些面板后方布线密集、操作空间局促的安装场景，这种结构的装配效率要比螺纹款高很多，不需要工具，徒手就能完成对位卡装，后期维护更换的时候也不用拆解后方的线束，直接从面板外侧就能抠下旧件更换新件。

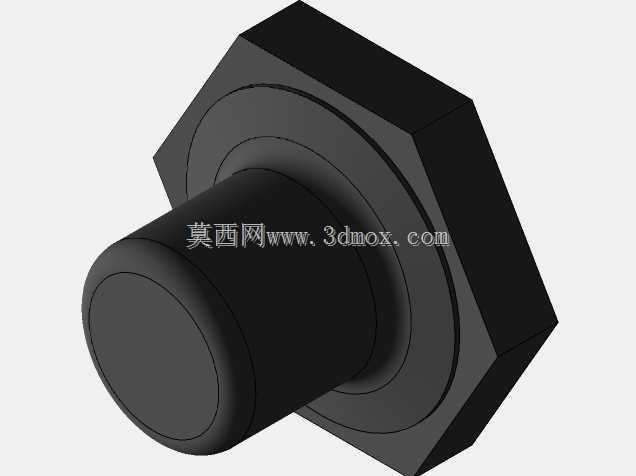

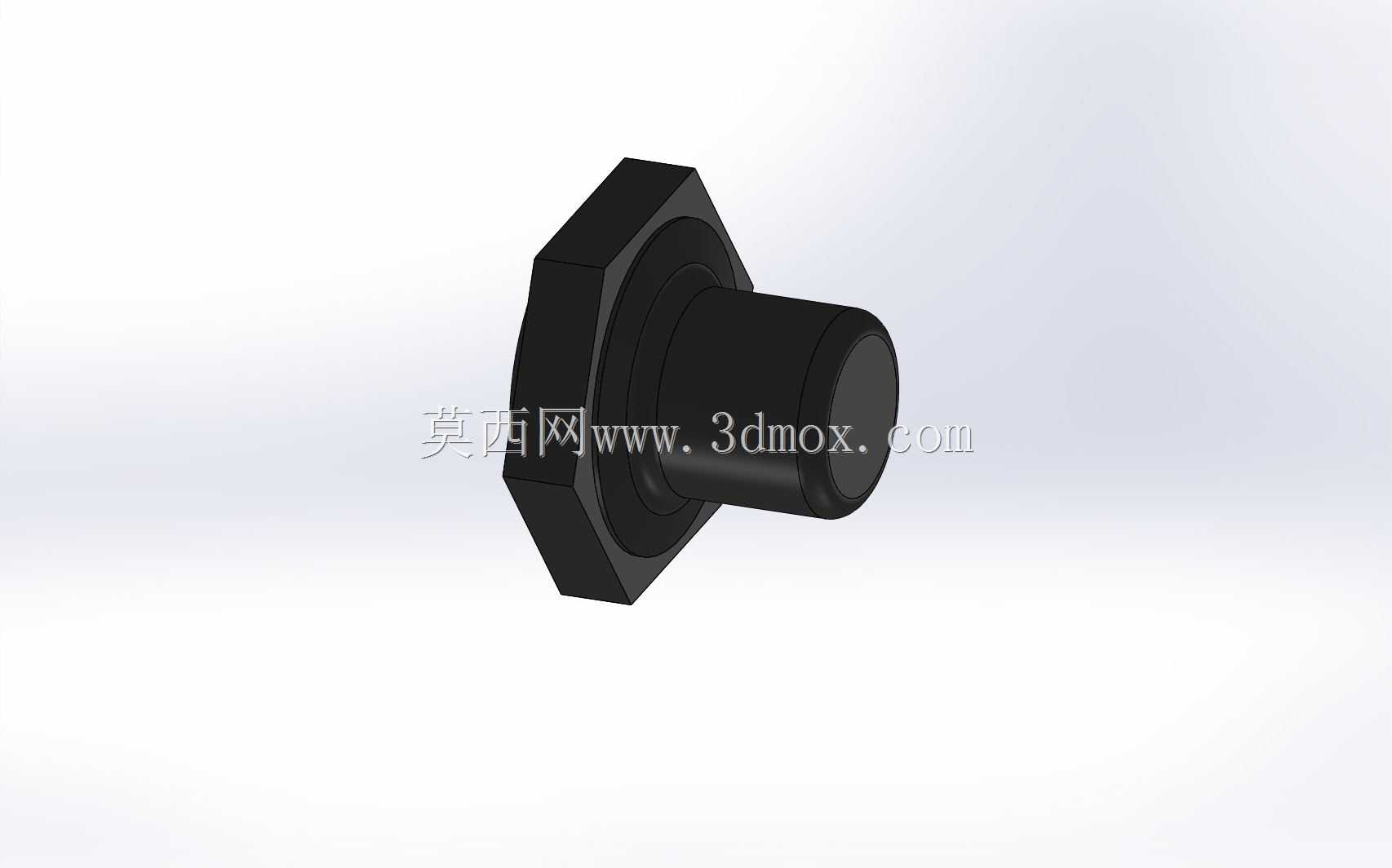

　　从结构设计的思路来看，这款防护套采用了法兰式的贴合边加柱状包覆腔的整体结构，外侧的六边形法兰边并不是装饰结构，一方面是增大和面板表面的接触面积，让硅胶贴合面在按压的时候不会出现局部翘边，另一方面六边形的边缘可以给安装对位提供参考，和面板上的六边形安装沉槽匹配的时候，不需要反复调整角度就能卡到位，避免圆形防护套容易出现的转动偏移问题。中间的柱状包覆腔是和按钮操作头直接接触的部分，内腔的尺寸按照TE系列对应按钮的操作头外径做了0.3mm的过盈设计，硅胶材料的邵氏硬度选在50度左右，既不会因为过硬导致按钮按动的阻力过大影响操作手感，也不会因为过软在长期按动之后出现包覆腔松垮、密封失效的问题。法兰边的厚度控制在1.5mm，安装之后贴合在面板表面，不会突出面板太多，避免现场操作人员走动的时候剐蹭到防护套边缘导致其脱落。

　　从安装边界的尺寸来看，法兰边的对边宽度适配标准的16mm按钮安装沉孔，柱状包覆腔的轴向长度刚好覆盖按钮操作头的全行程，当按钮被按下达到最大行程的时候，包覆腔的底部不会和按钮表面产生硬抵触，预留了0.8mm的压缩余量，避免长期按动之后硅胶出现不可逆的压缩形变。整个防护套没有额外的拼接缝，采用一体模压成型的结构，不存在拼接位置开裂的隐患，硅胶材料本身的耐候性可以适配-20℃到80℃的工作环境，不管是北方户外的低温机柜，还是车间里靠近发热设备的操作位，都能保持稳定的弹性和密封性能。

　　实际使用的时候，这类防护套不需要对原有按钮做任何改装，只需要在按钮装入面板之前，先把防护套从面板外侧卡入安装孔，再把按钮从后方穿过防护套的中心腔锁紧固定即可，防护套的法兰边被压紧在按钮安装座和面板之间，形成第二道密封，哪怕面板表面有积水顺着面板流，也不会从安装孔的缝隙渗进柜体内部。和那种包裹整个按钮的橡胶套不同，这款防护套只覆盖操作端的外露部分，不会影响按钮本身的安装锁紧结构，也不会干扰按钮自带的指示灯透光——如果是带灯按钮，只需要在包覆腔的顶部做0.5mm的薄化处理，就能让指示灯的光线正常透出，不需要额外开孔破坏密封完整性。

　　在设备运维的实际场景里，这类小零件的可靠性往往会影响整条产线的运行效率，很多设备的非计划停机，根源就是按钮进灰导致的触点接触不良，更换按钮不仅需要断电拆线，还要重新调试设备的操作逻辑，而更换这种防尘套只需要几秒钟，成本也极低，是性价比很高的防护方案。设计这类零件的时候，不需要追求复杂的结构，重点是匹配现有标准件的安装尺寸，在不影响原有操作手感的前提下实现密封防护，同时兼顾安装维护的便捷性，毕竟工业场景里的零件，可靠、易装、免维护才是核心的设计目标，多余的结构反而会带来额外的故障点。
