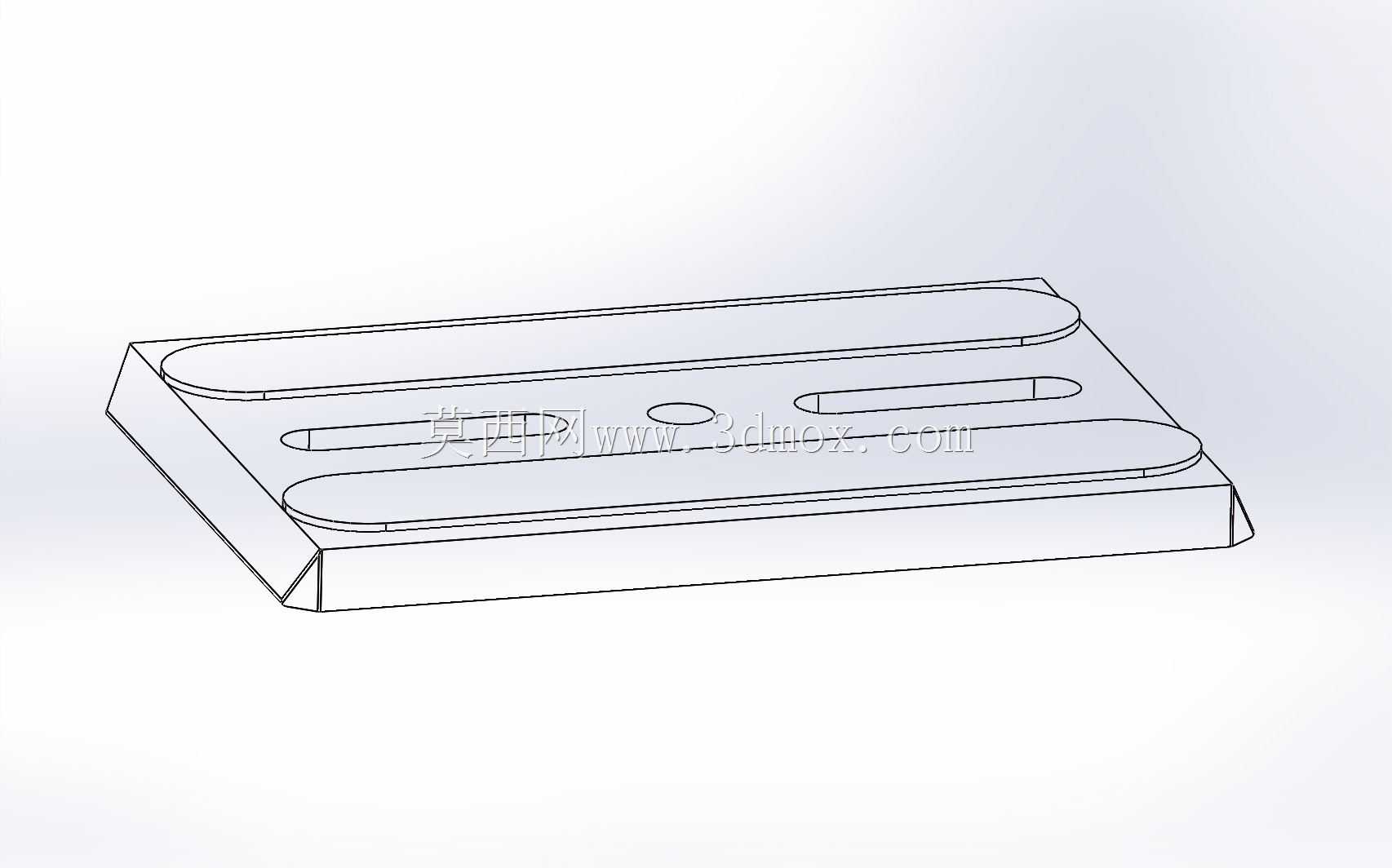

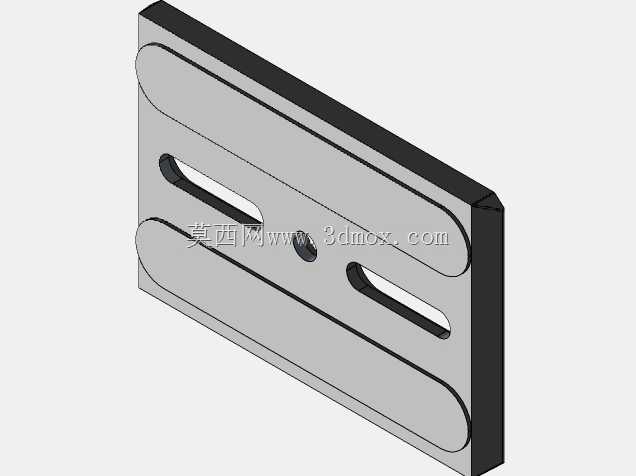

萨拿7x7液压云台快装承载底板结构

　　在影视拍摄、外景纪实、演播室机位搭建的场景里，液压云台的承载稳定性直接决定了镜头运动的顺滑度，而作为云台与摄像设备之间的连接载体，这款适配萨拿7x7规格液压头的底板，是整套支撑系统里容易被忽略但直接影响拍摄安全的核心结构件。日常外拍时，摄影师经常需要快速切换设备、调整机位重心，底板的设计首先要解决的就是快装对位的效率问题，板体上开设的长圆形滑槽，就是为了兼容不同重心位置的摄像设备、扫录设备的安装，不需要反复拧松全部紧固件就能前后滑移调整设备重心，避免液压头因为设备重心偏移出现点头、回弹的问题，尤其是搭载大重量变焦镜头、外接监视器和收音设备的组合，重心偏移量更大，滑槽的行程长度刚好覆盖主流专业摄像设备的重心调节范围，不会出现滑移到极限位置仍无法配平的情况。

　　从结构设计的角度看，这款底板采用了薄型板式结构，整体没有多余的凸起结构，板体边缘做了圆弧过渡处理，一方面是避免快装插拔时刮蹭云台的快装夹座，另一方面也能减少外拍携带时的磕碰剐蹭，不会勾扯摄影包的内衬或者线材。板体上的圆形定位孔，是配合云台上的定位销使用的，安装时只要将定位孔对准销钉落下，就能快速完成板体的初始对位，不需要反复调整左右位置，大幅缩短设备上架的时间，尤其是在新闻跟拍这类需要快速架设机位的场景里，这个定位结构能减少至少一半的对位调整时间。板体的厚度经过了针对性的校核，既保证了大负载下的结构刚性，不会因为搭载重型设备出现板体弯曲变形，又控制了整体重量，不会给外拍携带增加多余的负担，板体底部的折边结构，是提升整体抗弯强度的关键设计，不需要额外增加板厚就能大幅提升截面惯性矩，在承受偏载载荷时，折边能分散板体的弯曲应力，避免长期使用后出现板体翘曲、无法卡入夹座的问题。

　　在安装边界上，这款底板的长宽尺寸完全匹配萨拿7x7规格液压云台的快装夹座内槽尺寸，安装后板体与夹座之间没有多余的旷量，不会出现设备上架后左右晃动的问题，板体的滑槽宽度适配通用的1/4英寸、3/8英寸安装螺丝，能兼容绝大多数专业摄像机、单反相机、扫录设备的底部安装孔位，不需要额外加装转换螺丝就能直接固定。实际使用中，这款底板除了作为液压云台的快装承载件，还能配合桌面支架、吸盘支架、稳定器等多种支撑设备使用，只要夹座的夹持尺寸匹配，就能实现设备在不同支撑系统之间的快速切换，不需要反复在设备底部拆装快装板，减少了螺丝反复拧动对设备底部安装孔的磨损。

　　从加工可行性的角度看，这款底板的结构完全适合采用整块铝合金板材铣削加工，所有的槽位、孔位都可以通过三轴铣床一次装夹完成加工，不需要复杂的工装夹具，加工后做硬质阳极氧化处理，就能提升表面的耐磨性能，长期插拔使用也不会出现表面掉屑、卡滞的问题。板体上的所有棱边都做了微小的倒角处理，不会出现锐边割手的问题，在低温环境下操作时，即使戴着手套也能顺利完成板体的插拔和锁紧操作。很多摄影师在实际使用中会遇到快装板锁紧后打滑的问题，这款底板的上下表面都设计了足够的摩擦接触面，配合夹座的锁紧压板，能提供足够的锁紧摩擦力，即使搭载大重量设备做仰俯、摇移的镜头运动，也不会出现设备滑移下坠的安全隐患。在演播室固定机位的使用场景里，这款底板的定位结构还能保证设备每次上架的位置一致，不需要每次都重新调整画面构图和水平位置，对于多机位切换的直播场景来说，能大幅减少机位调整的准备时间。
