台式机内置固态硬盘外壳结构三维设计

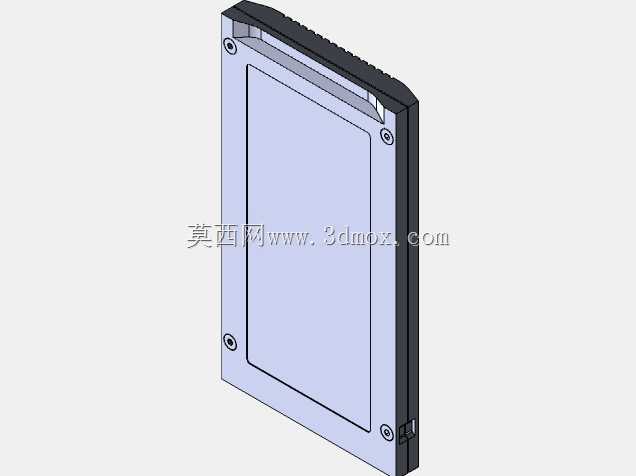

　　在桌面级计算机存储硬件的结构设计环节，固态硬盘的外壳结构是兼顾硬件防护、安装适配与散热表现的核心载体，本次呈现的固态硬盘外壳结构，完全围绕标准2.5英寸内置SSD的实际使用需求展开设计，可覆盖台式机、笔记本、工控主机等多类设备的存储加装场景。从实际应用场景来看，这类结构的固态硬盘主要承担系统盘存储、大容量数据读写、工业设备本地数据缓存的功能，外壳作为内部PCB板、闪存颗粒、主控芯片的直接防护载体，需要在多场景下满足结构强度、安装兼容性、散热传导的多重要求。设计过程中首先锚定了标准2.5英寸存储设备的安装边界，整体长宽尺寸严格匹配机箱硬盘位、笔记本硬盘仓的通用安装规格，厚度控制在常规7mm区间，可兼容绝大多数设备的硬盘安装空间，

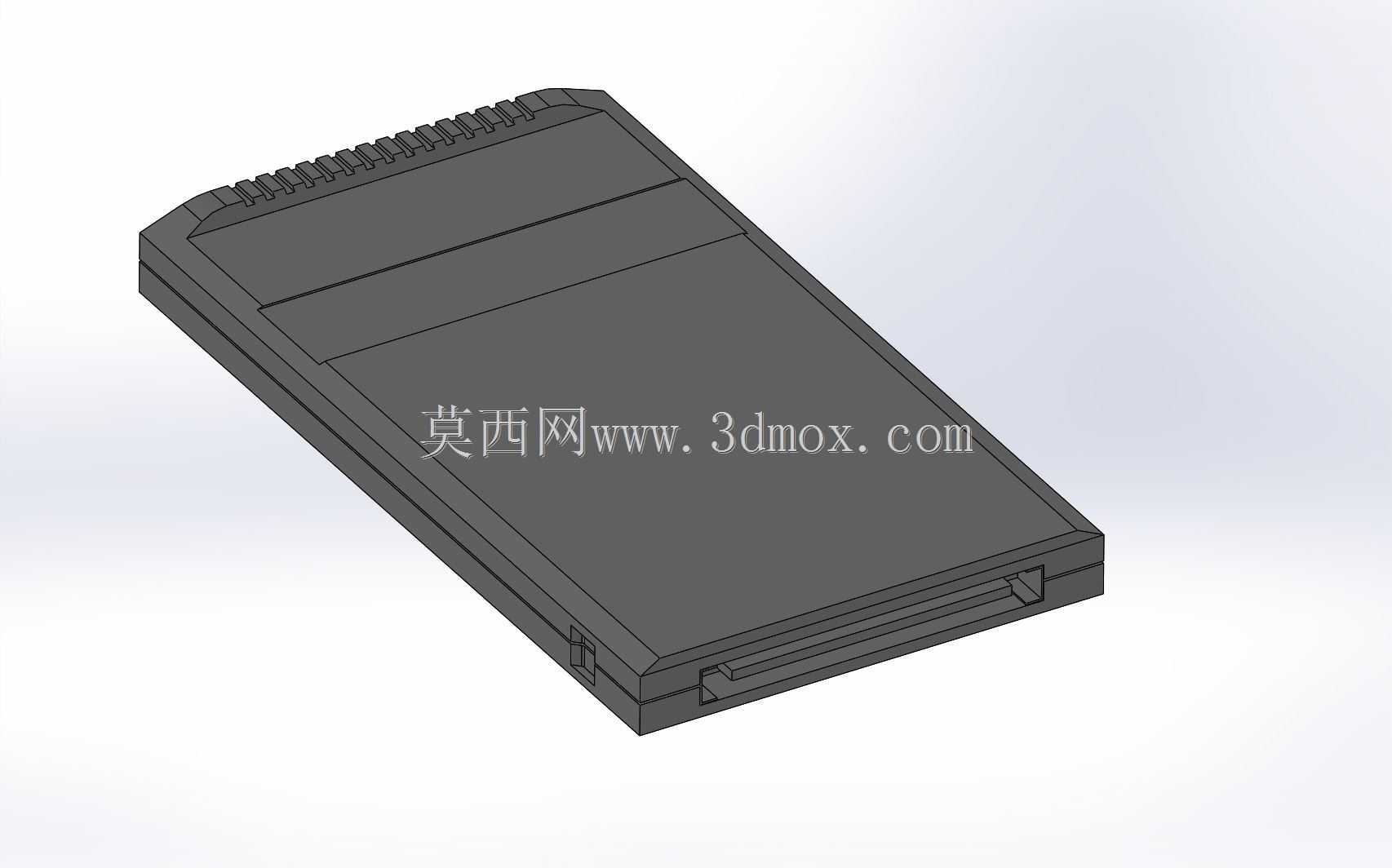

　　不会出现厚度超差导致无法装入仓位的问题。外壳侧边预留的接口避让位完全对齐SATA接口的标准安装位置，接口周边做了微小的凸台加强结构，避免多次插拔数据线时接口位置受力变形，影响连接稳定性。外壳上盖表面做了细密的格栅状凸起结构，并非装饰性设计，一方面可以增加外壳与空气的接触面积，提升被动散热效率，在持续大文件读写时帮助内部闪存颗粒导出热量，避免高温降速；另一方面格栅结构可以提升上盖的结构刚度，减少受挤压时的形变量，避免外壳变形挤压内部PCB板导致元件虚接。外壳上下盖的扣合结构采用侧边卡扣加隐藏式定位柱的组合设计，不需要额外螺丝即可完成初步固定，对应位置预留了标准螺丝孔位，可配合常规硬盘安装螺丝完成与设备仓位的固定，

　　同时上下盖合模后接缝处做了错位止口设计，可减少灰尘从接缝处进入壳体内部，在多尘的工控使用场景下能更好保护内部电路。外壳底部对应内部主控、闪存颗粒的位置做了微小的内凹平面，安装时可贴合导热硅胶片，将核心发热元件的热量直接传导至外壳整体，进一步提升散热表现，同时底部的安装孔位完全匹配标准硬盘位的孔距，不管是台式机机箱的侧装硬盘位、还是笔记本的内置硬盘仓，都可以直接对齐孔位完成螺丝固定，不需要额外的转接配件。在结构强度设计上，外壳四个边角做了小圆弧过渡处理，同时边角位置的壳体壁厚略大于平面区域，可在设备受到跌落、冲击时吸收部分冲击力，避免边角位置开裂导致内部元件外露，壳体整体壁厚均匀，既不会因为壁厚过薄导致结构偏软、受力易变形，

　　也不会因为壁厚过大增加整体重量、占用过多安装空间。从实际选型适配的角度来看，这套外壳结构可直接适配常规SATA协议的2.5英寸SSD内部组件，不需要对内部PCB板做额外修改，接口位置的避让尺寸经过反复校核，公头插入后不会出现与壳体干涉的情况，插拔行程完全满足接口规范要求。在工业场景使用时，这类外壳结构还可配合减震胶圈安装在设备硬盘位，进一步降低设备运行振动对内部存储元件的影响，适合长时间连续运行的工控主机、监控存储主机等场景使用。设计过程中还考虑了量产的工艺可行性，整体结构采用一体注塑成型的工艺思路，没有倒扣等难以脱模的结构，侧边卡扣的拔模角度符合常规注塑生产的要求，不需要复杂的滑块结构即可完成生产，可有效降低量产阶段的模具成本与生产不良率。外壳表面的格栅结构深度控制在合理区间，既保证散热面积与结构刚度，也不会因为格栅过深导致积灰难以清理，日常使用中仅需要简单擦拭即可完成表面清洁。
