四凸点方形凸焊连接螺母结构

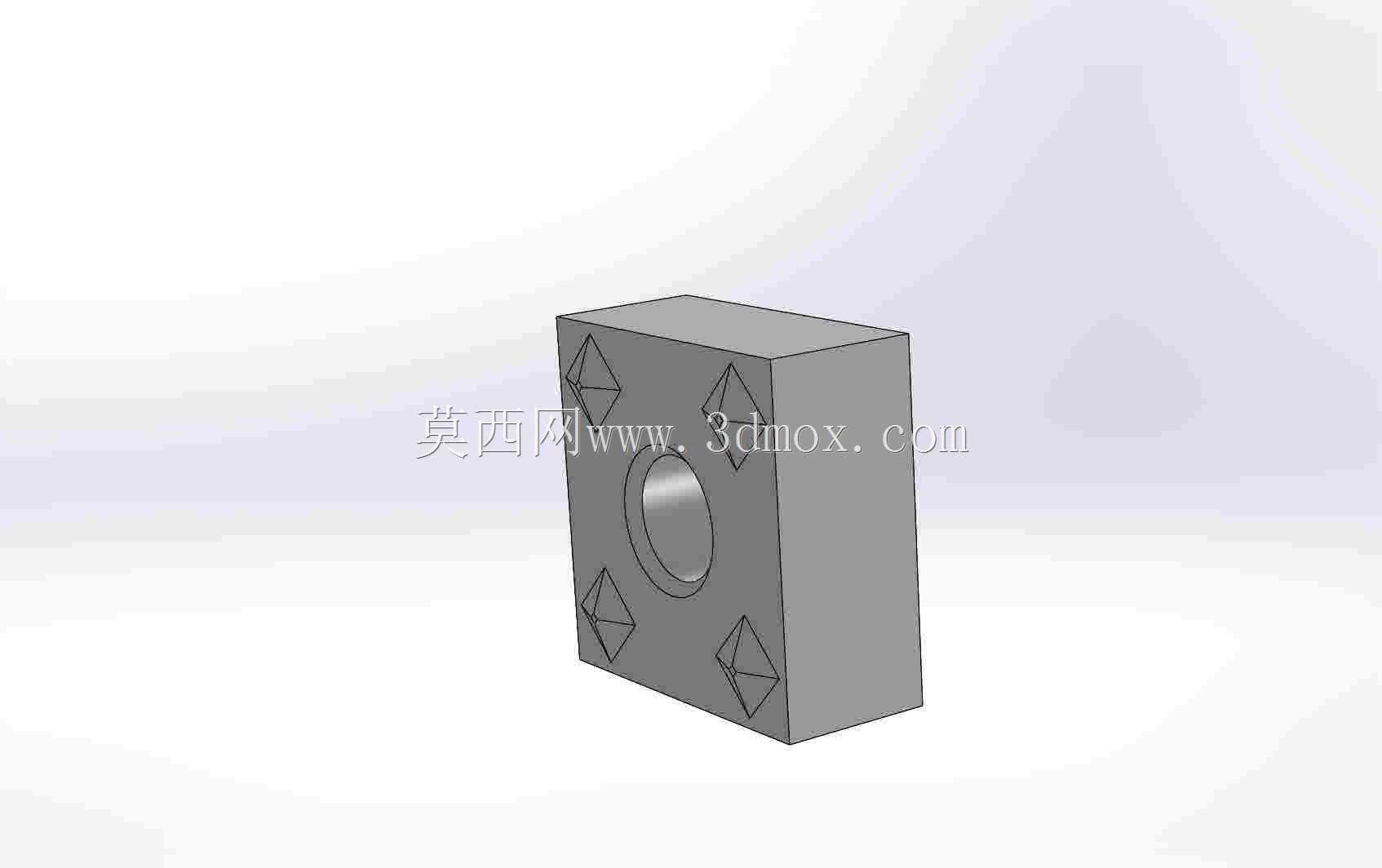

　　在汽车白车身焊接、低压柜体组装、钣金支架拼接这类需要在薄板上实现可靠螺纹连接的场景里，凸焊螺母是应用频次极高的一类紧固件，相比压铆螺母、拉铆螺母，凸焊螺母通过电阻焊工艺直接熔接在钣金母材表面，连接强度更高，抗扭、抗拉脱性能更稳定，尤其适合承受交变载荷的结构部位。这款方形凸焊螺母在常规圆形凸焊螺母的基础上做了结构优化，四个角位对称布置的菱形凸点，是整个零件的核心功能结构，焊接时四个凸点在电极压力下率先接触钣金表面，电流集中通过凸点位置快速产生电阻热，让凸点与母材同时熔化形成均匀的焊核，相比三个凸点的设计，四个对称凸点的受力更均衡，焊接后螺母端面与钣金的贴合度更好，不会出现单侧虚焊、焊接后螺母偏斜的问题，能有效降低后续攻丝或者螺栓装配时的螺纹同轴度误差。

　　从实际选型适配的角度看，这款螺母适配10-24规格的英制螺纹，对应的是常用的美标粗牙螺纹系列，适配的螺栓强度等级可以覆盖4.8级到8.8级的常用装配需求，整体外形尺寸为0.43英寸见方，厚度为0.19英寸，这个尺寸边界在设计时需要重点考虑安装空间的预留：首先是钣金侧的定位，方形结构相比圆形结构自带防转特性，焊接时不需要额外做防转定位结构，靠方形外形就能限制螺母焊接后的周向转动，在设计焊接工装时，只需要在钣金上冲制对应尺寸的方形定位孔或者在工装夹具上做方形定位槽，就能快速完成螺母的上料定位，适合自动化焊接生产线的快速上料需求，不会像圆形凸焊螺母那样容易在料道里发生转动，影响上料效率。

　　设计这类凸焊螺母的三维模型时，需要重点关注几个结构细节的处理：首先是四个凸点的凸起高度，常规设计里凸点高度一般控制在0.7mm到1.2mm之间，高度过高会导致焊接时凸点压溃量过大，焊核溢出形成焊渣飞溅，容易污染螺纹孔；高度过低则会导致焊接时接触电阻不足，焊核成型不完整，连接强度达不到设计要求。其次是螺纹孔与螺母端面的垂直度，这个形位公差直接影响后续螺栓装配的顺畅度，一般设计时会把垂直度公差控制在0.1mm以内，避免焊接后螺纹偏斜导致螺栓无法正常拧入。另外螺母的四个边角做了微小的倒角处理，一方面是去除冲压或者冷镦成型时的毛刺，避免焊接时毛刺影响电极与螺母端面的贴合，另一方面也能减少上料过程中边角磕碰料道导致的卡料问题。

　　在实际应用中，这类方形凸焊螺母常被用在厚度1mm到2.5mm的冷轧钢板、镀锌钢板焊接场景，比如汽车座椅安装支架、车门内部的线束固定支架、电气柜的内部安装梁、机械设备的钣金护罩连接位，这些场景的共同特点是母材厚度较薄，无法直接攻丝形成可靠的螺纹连接，通过凸焊螺母预先焊接在钣金背面，装配时只需要从外侧穿入螺栓就能完成部件的固定，不需要在背面预留螺母的操作空间，能大幅压缩装配空间，提升整体结构的紧凑性。相比采用通孔加螺栓配普通螺母的装配方式，凸焊螺母预先固定在钣金上，装配时不需要人工扶住螺母，能有效提升流水线的装配效率，也避免了设备长期使用后螺母松动脱落的问题。

　　建模过程中需要注意凸点的结构形式，这款螺母的凸点采用菱形冲压凸点，相比圆形凸点，菱形凸点的电流集中效应更好，焊接时的热影响区更小，对镀锌板的适配性更好，能减少锌层气化导致的焊接气孔问题。同时方形的本体结构在电极压紧时，接触面积比同规格圆形螺母更大，焊接时的压力分布更均匀，不容易出现螺母被电极压变形的问题，对焊接参数的容错率更高，在批量生产时能降低参数调试的难度，减少不良品的产生。在做装配校核时，需要注意螺母焊接后背面的焊核凸起高度，一般焊核凸起不会超过0.5mm，在设计对应的安装避让空间时，预留1mm的间隙就足够避免干涉，同时要注意螺纹孔的入口端做了倒角导向，方便螺栓的导入，即使焊接后存在微小的螺纹错位，导向倒角也能引导螺栓顺利拧入，降低装配的难度。
