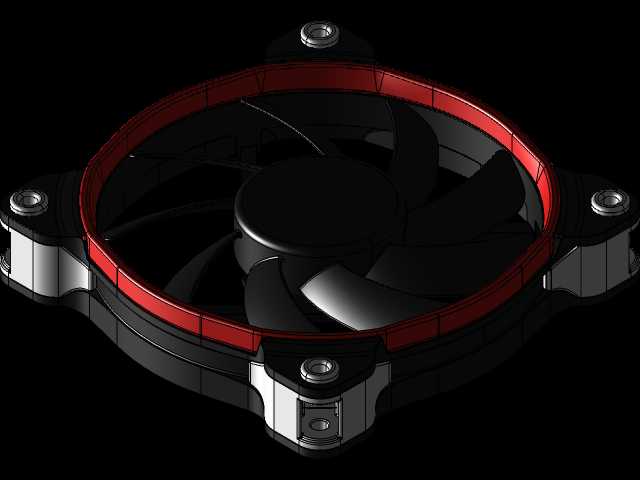

海盗航空系列SP140机箱散热风扇设计方案

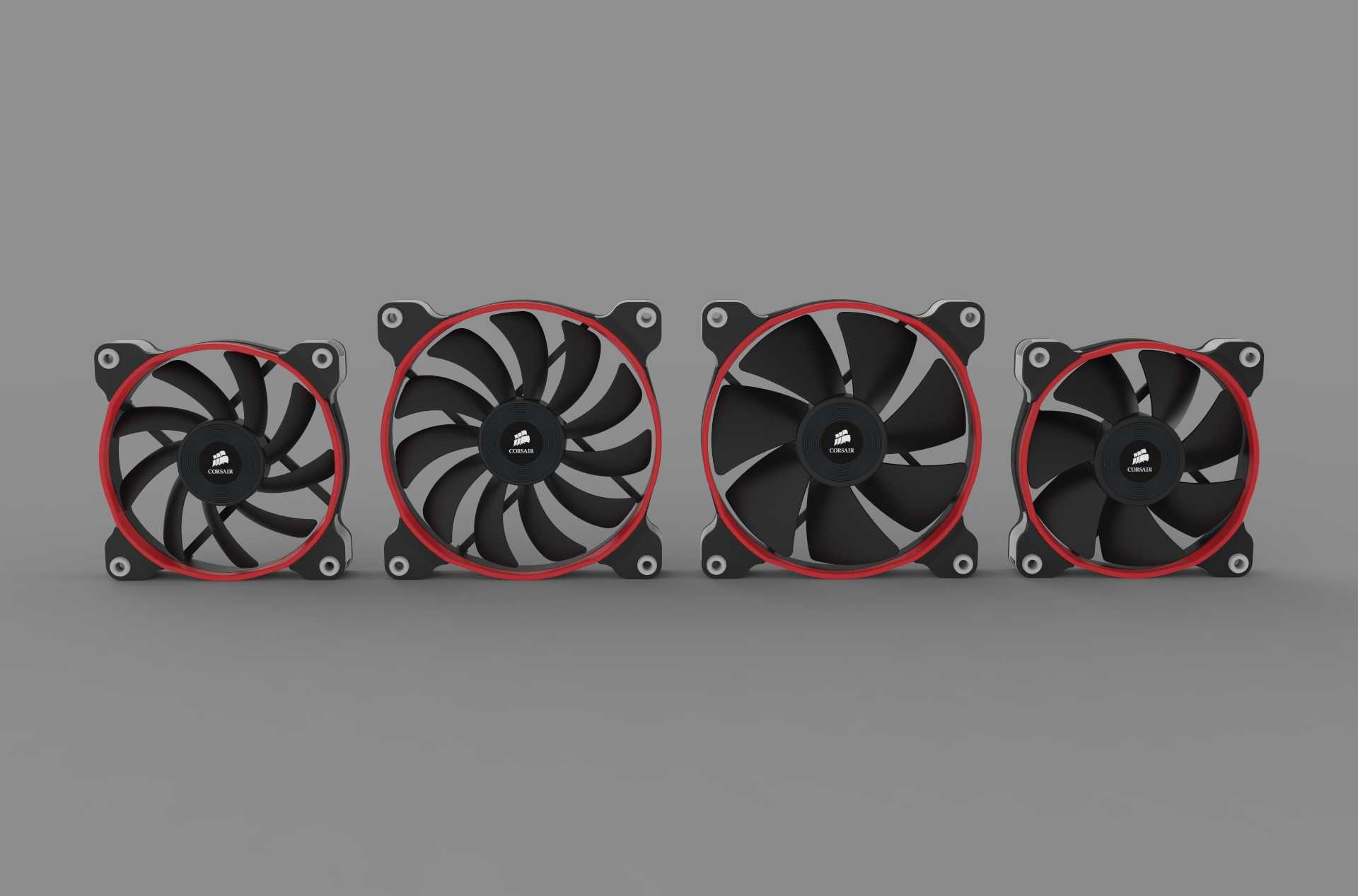

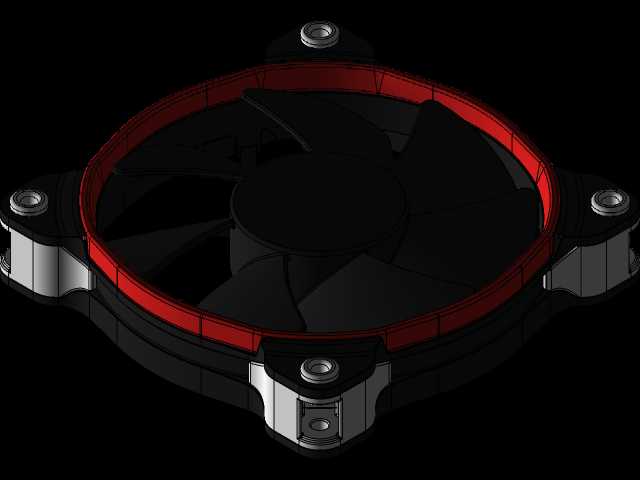

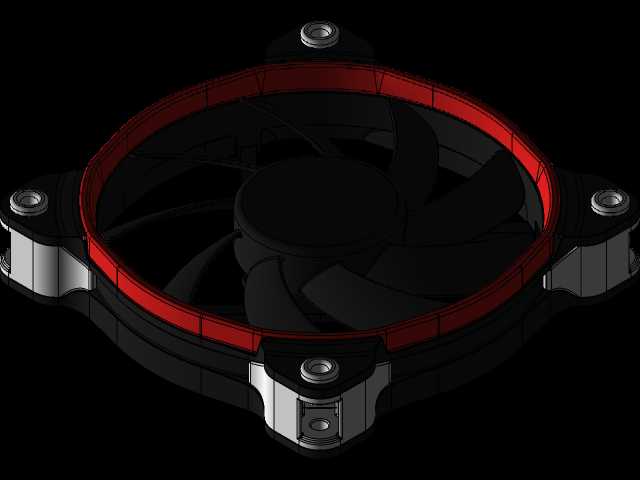

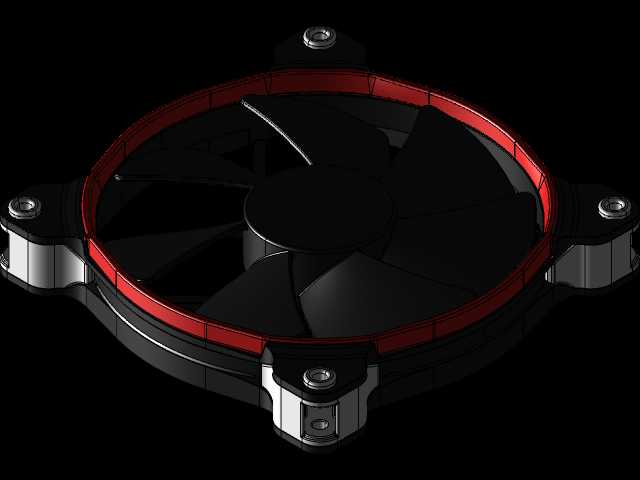

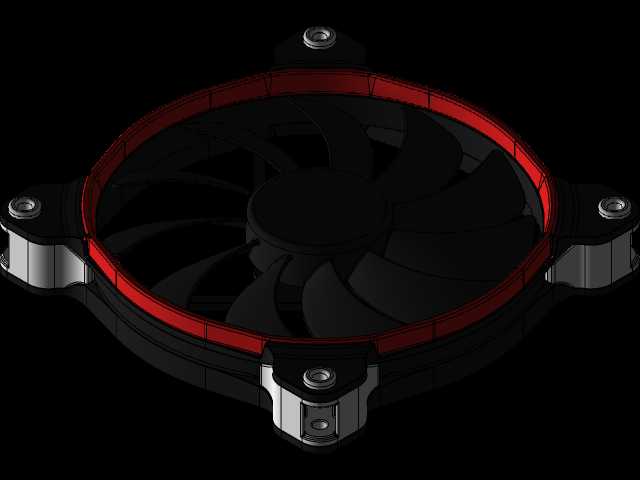

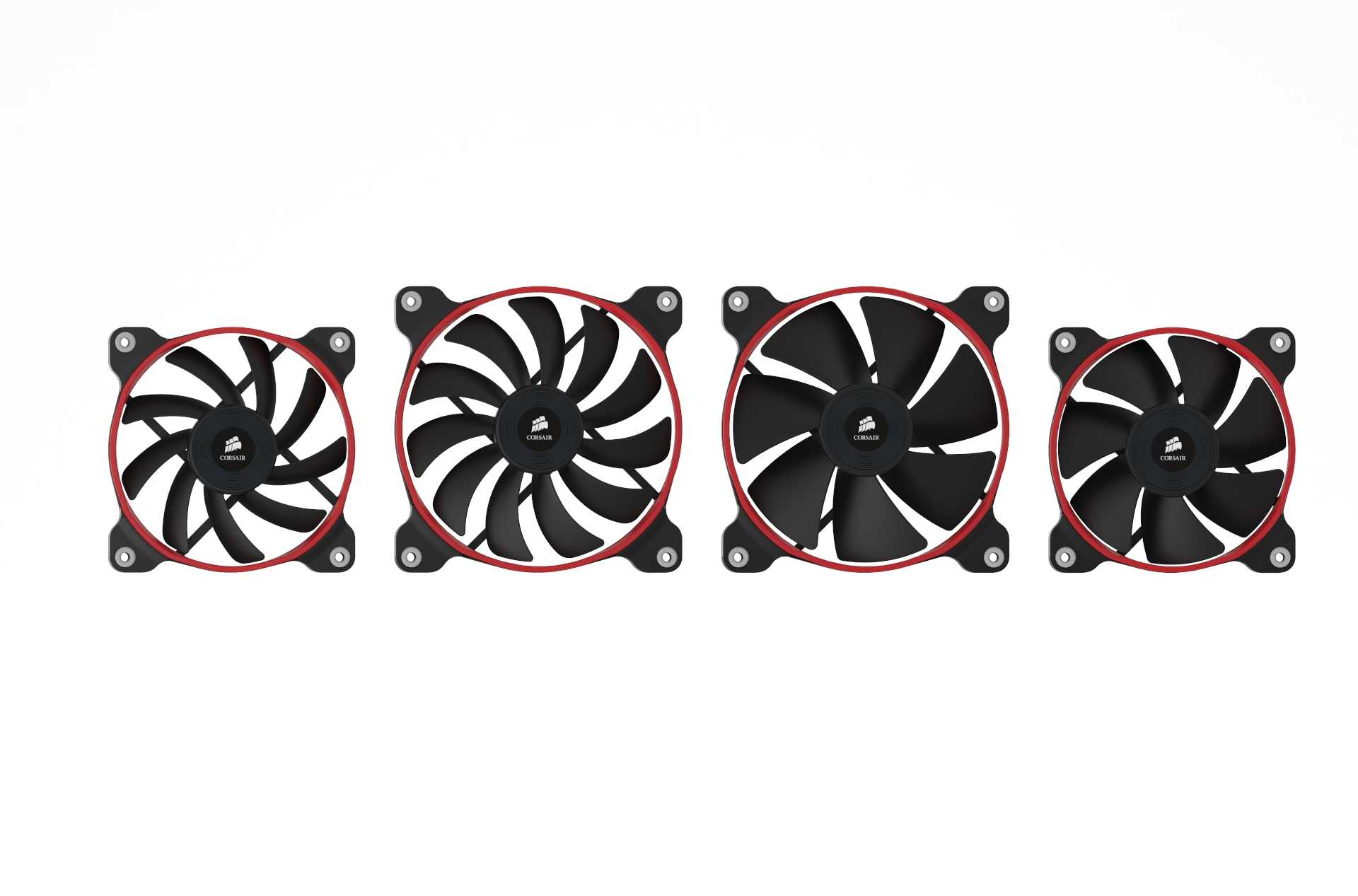

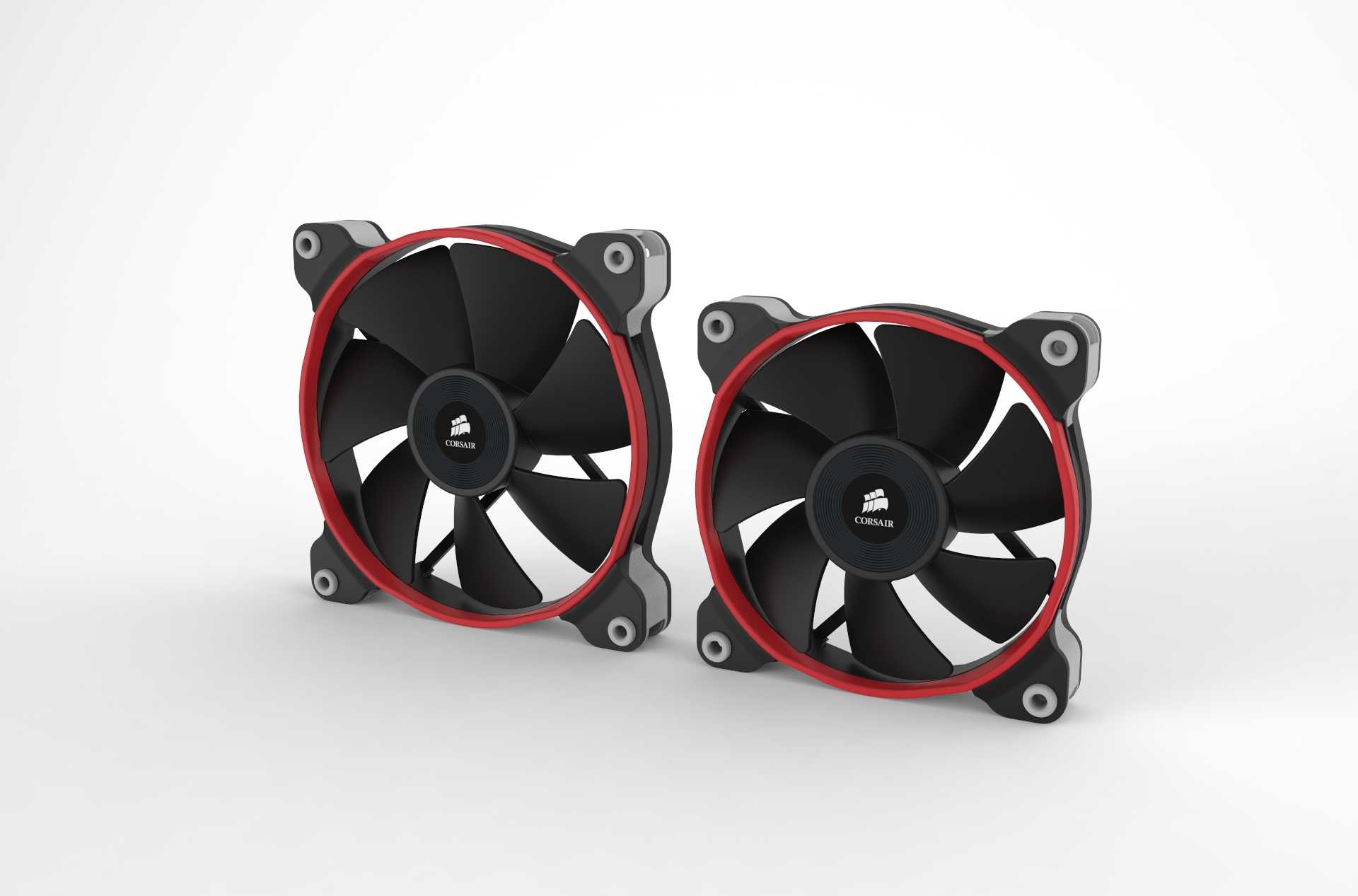

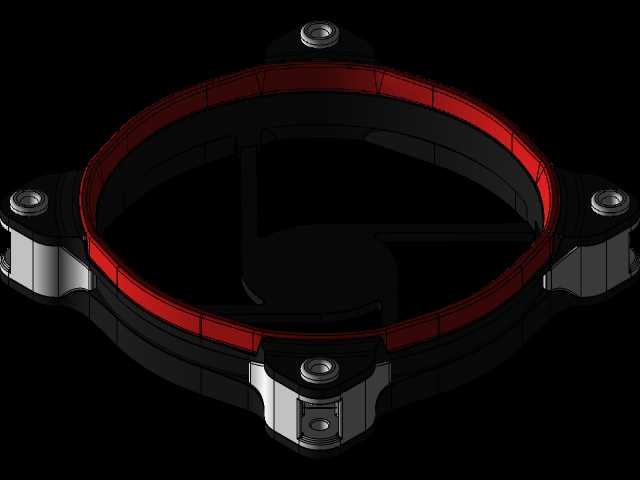

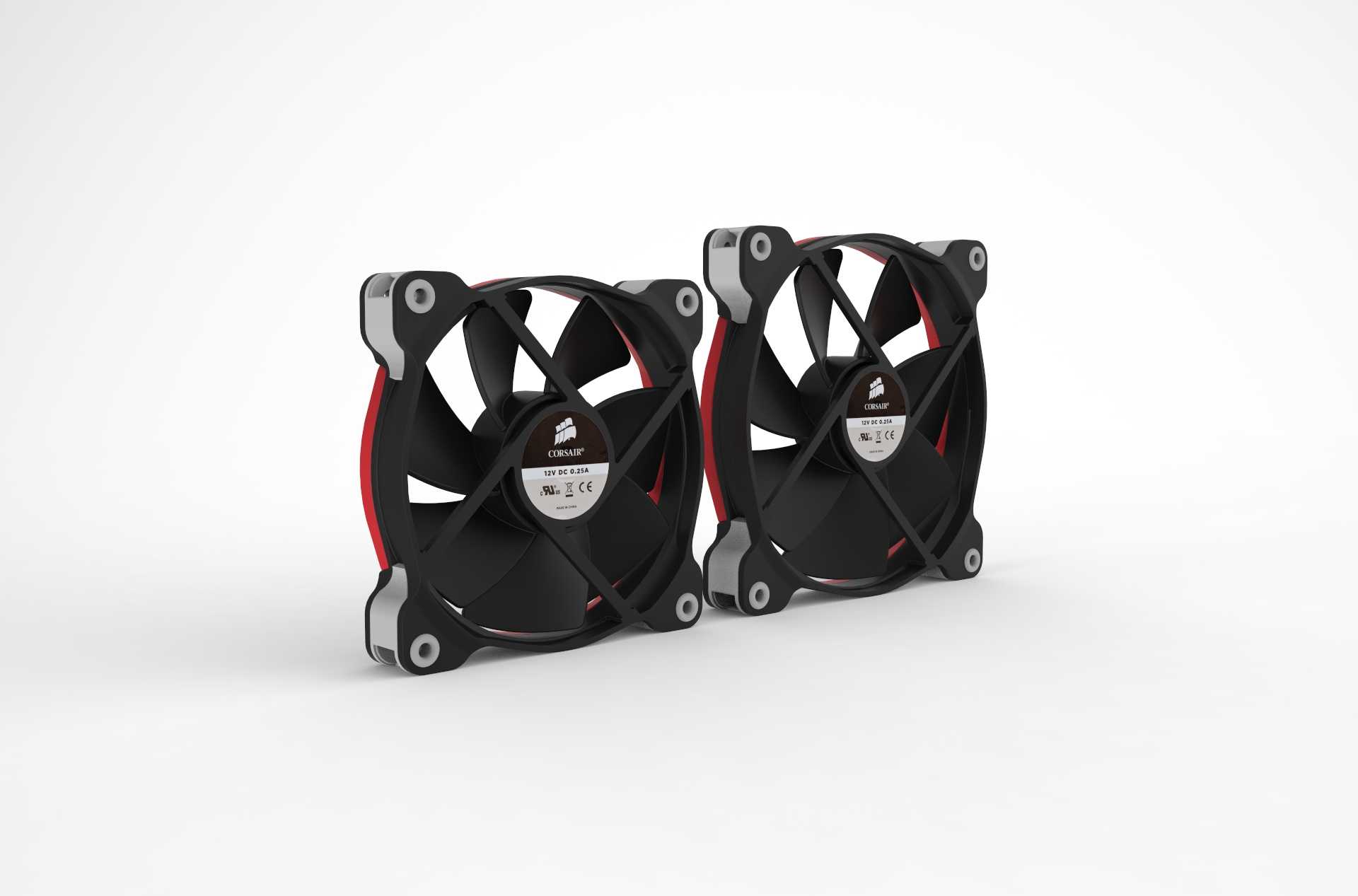

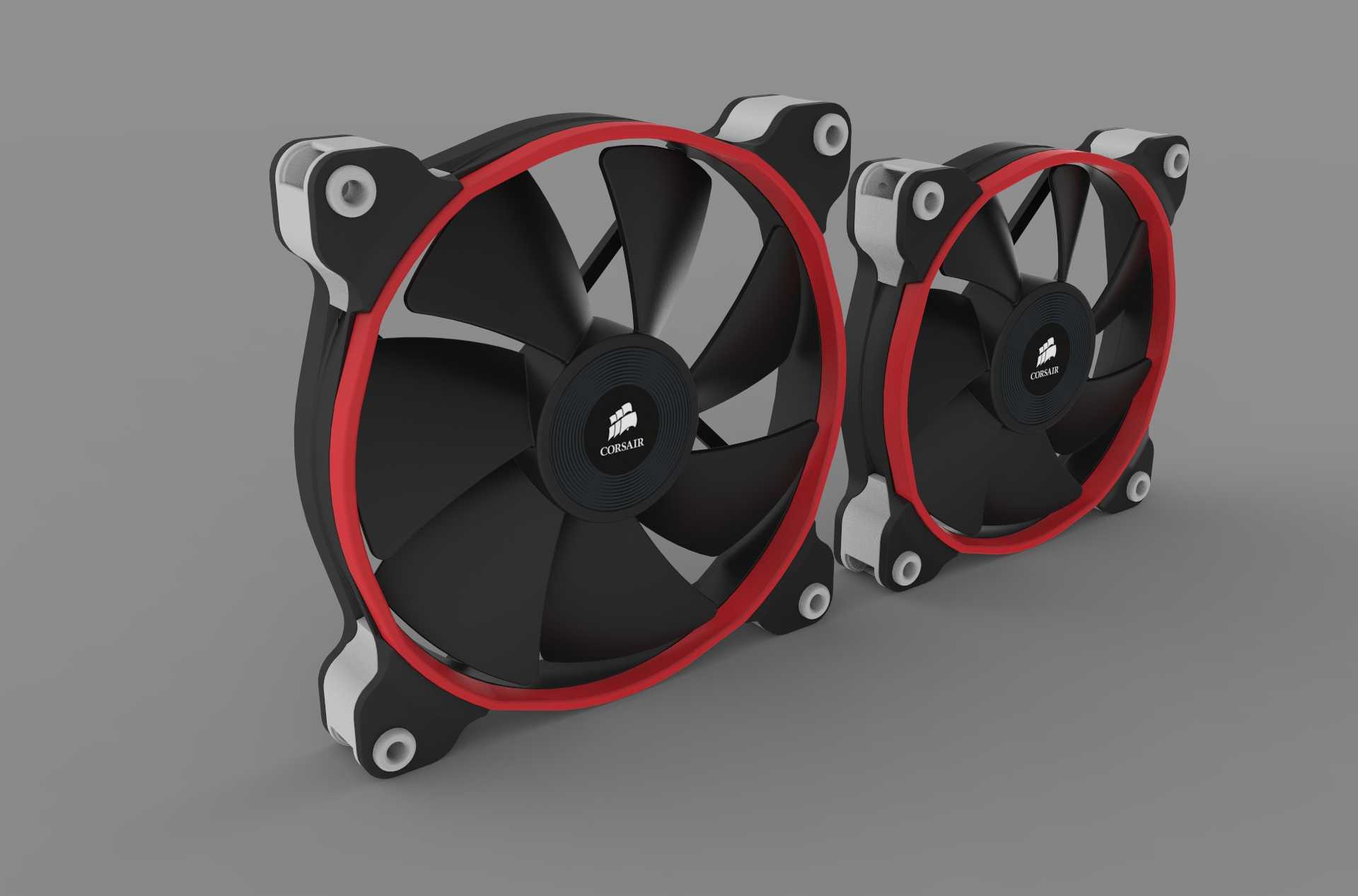

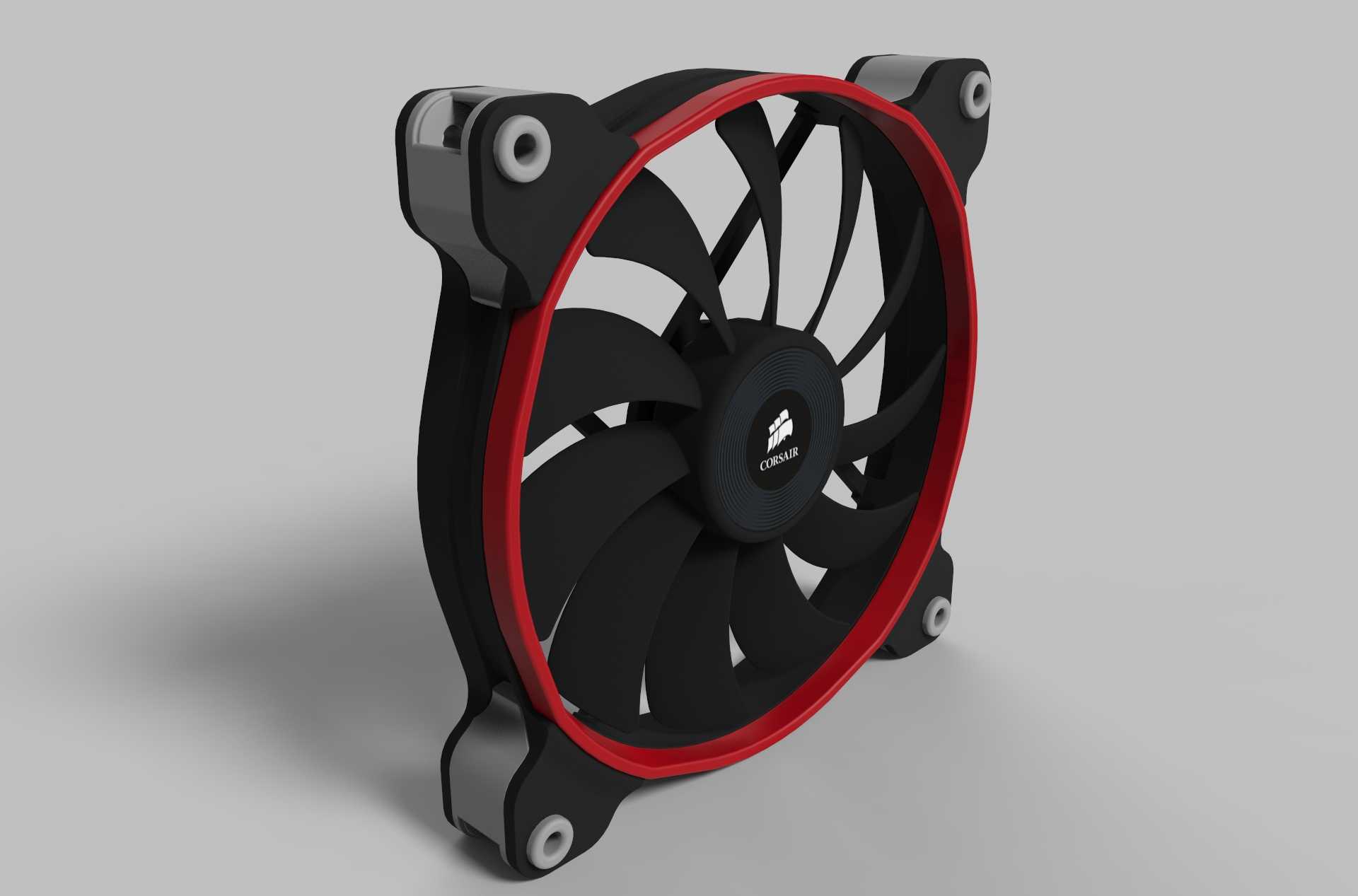

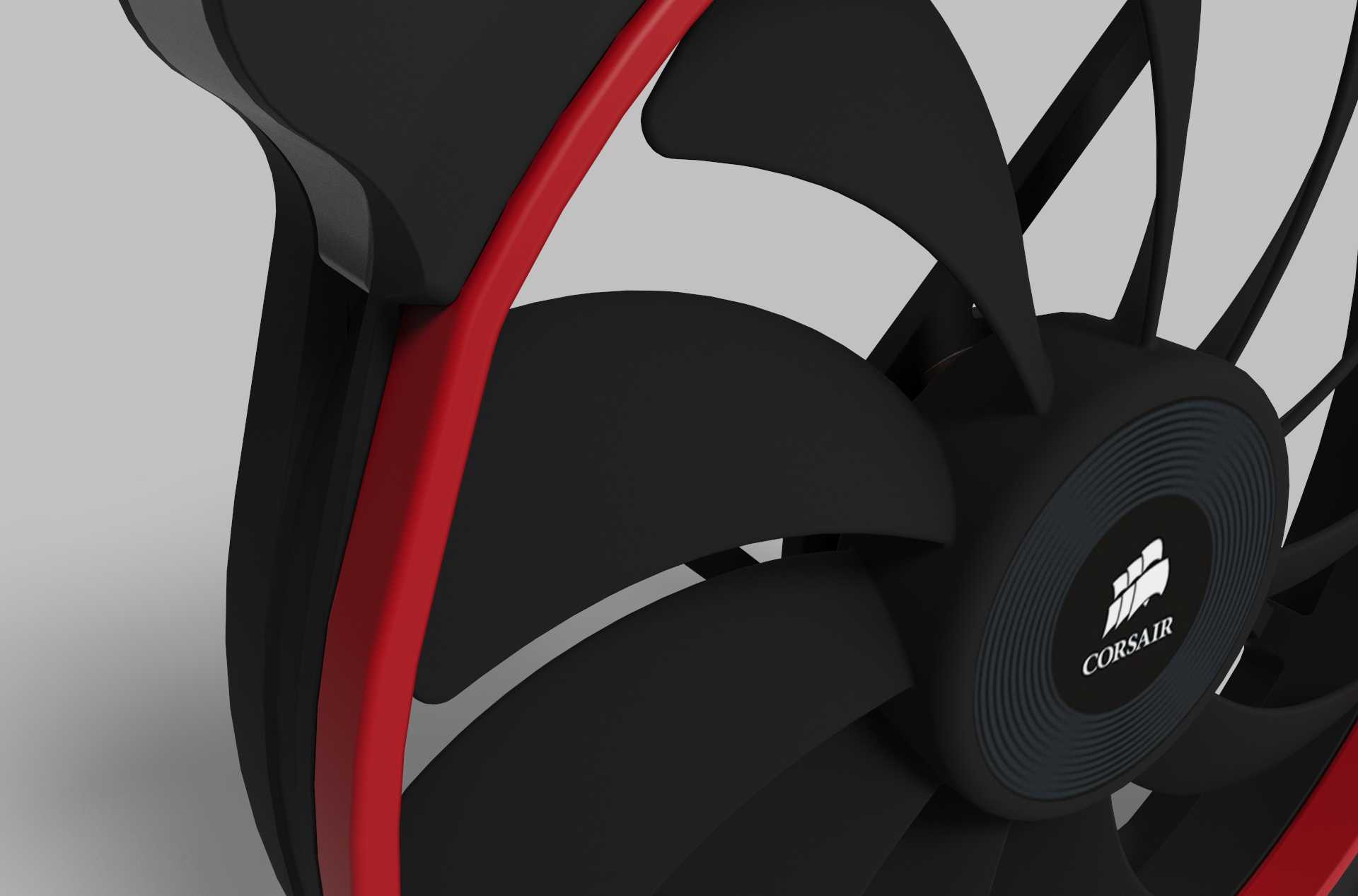

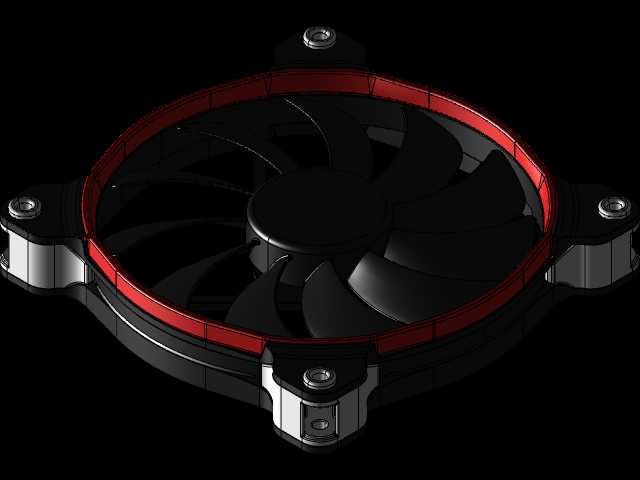

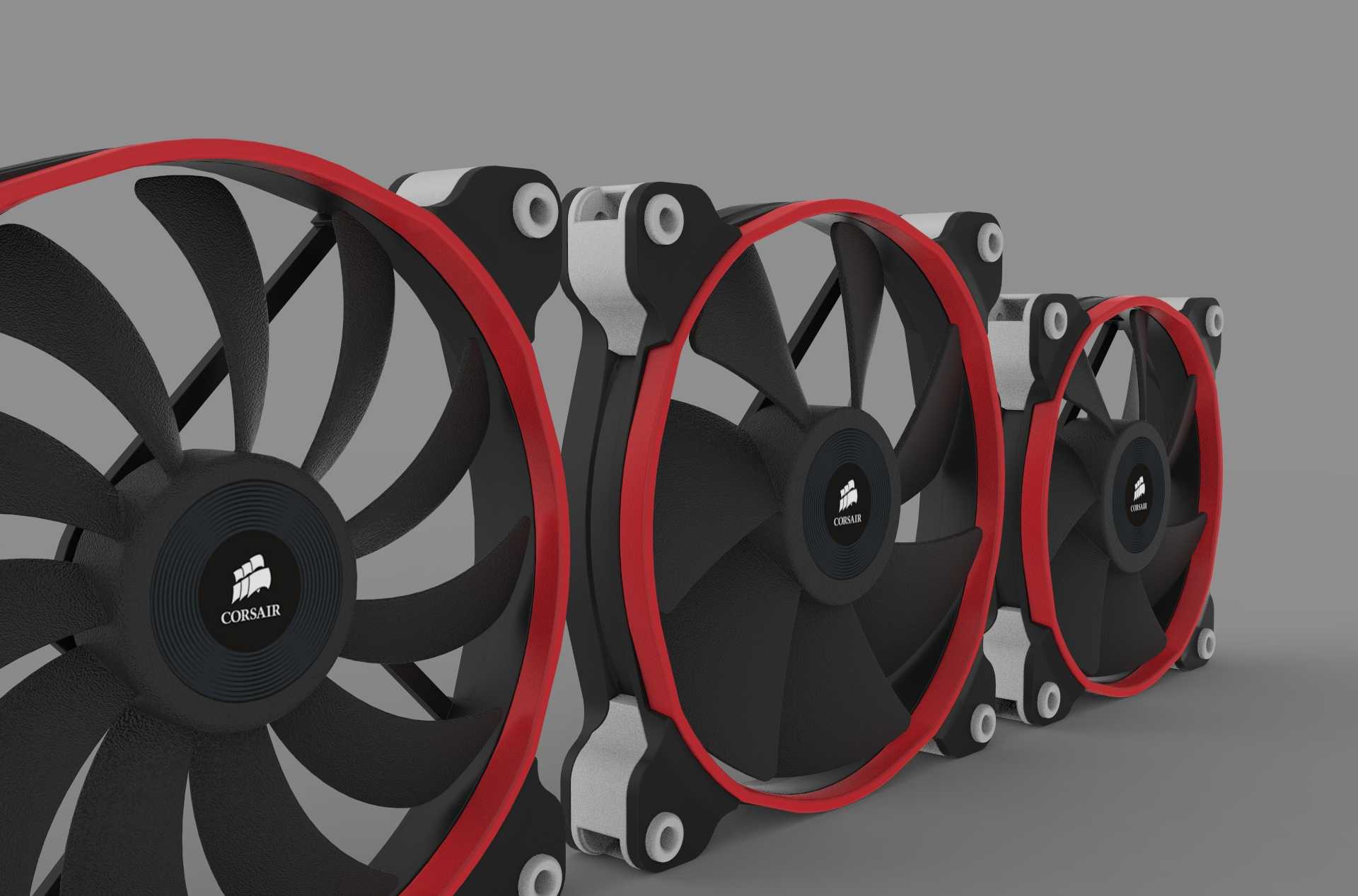

该散热风扇主要面向台式计算机主机内部的散热场景，可适配CPU风冷散热器、机箱进出风位、水冷排散热等多种装机位置，承担机箱内部冷热空气交换的核心作用，能够快速带走CPU、显卡、主板供电模块等核心硬件工作产生的积热，避免硬件因温度过高出现降频、性能衰减甚至硬件损坏的问题，保障计算机长时间高负载运行时的稳定性。从功能特性来看，这款风扇采用九叶曲面扇叶设计，扇叶边缘做了切角优化，能够在转动时有效切割气流，减少扇叶与空气摩擦产生的风噪，同时提升风压与风量表现，既可以满足开放式机箱的大风量快速换热需求，也能适配密集鳍片的风冷散热器、冷排的高风压穿透需求，兼顾静音与散热性能。扇框外圈设置了红色减震胶圈，安装后可以填充风扇与安装位之间的缝隙，吸收风扇高速转动时产生的微幅震动，避免震动传递到机箱钣金产生共振噪音，同时也能减少长期震动对风扇轴承的磨损，延长风扇的使用寿命。设计思路上，这款风扇参考了同系列120mm规格风扇的成熟设计语言，在保持家族式外观辨识度的基础上，将尺寸升级到140mm规格，更大的扇叶直径意味着在相同转速下可以推动更多空气，用户可以在更低的转速下获得足够的散热风量，进一步降低运行噪音。扇框四个角预留了标准的140mm风扇安装孔位，孔位间距符合行业通用安装规范，能够兼容绝大多数标准ATX、MATX机箱的140mm风扇位，也可以适配对应孔距的风冷散热器、水冷排安装需求，安装边界上，扇框整体厚度采用常规25mm的标准厚度，不会出现与机箱内内存马甲、显卡散热装甲、主板散热片等部件的安装干涉问题，用户不需要额外调整其他硬件位置就可以完成安装。扇叶中心的品牌标识区域做了平整化处理，后续可以拓展加装发光元件，实现灯效同步功能，满足不同用户的外观定制需求。整体结构设计上，扇框采用加强筋结构，在保证整体结构强度的同时减少了不必要的材料使用，降低自身重量的同时也减少了转动时的负载，扇叶与扇框之间预留了均匀的转动间隙，既避免扇叶转动时蹭到扇框产生异响，也不会因为间隙过大导致气流回流损失风压。
