木材切割导轨式进给夹持机构

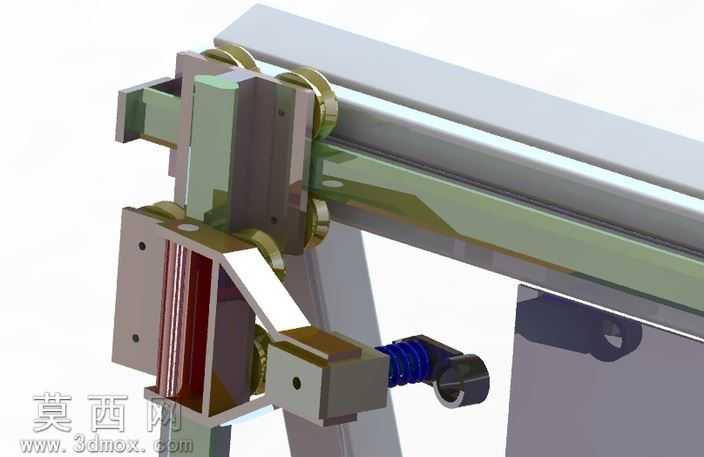

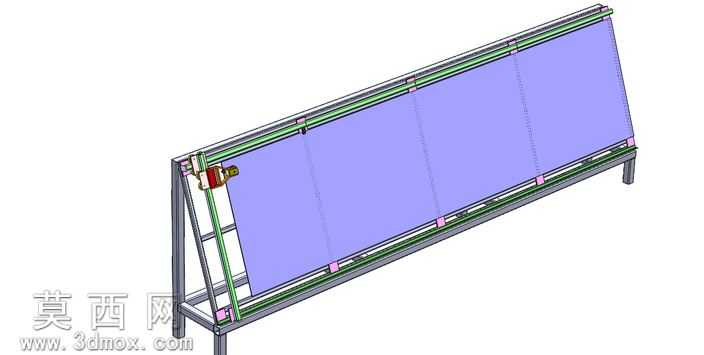

本作品为面向木材加工作业的导轨式进给夹持机构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接位、运动副都做了精准的尺寸约束，确保各部件装配后无干涉、运动逻辑通顺。渲染阶段采用写实工业渲染风格，对不同材质部件做了区分化材质表现：承载导轨采用哑光银灰色金属材质，还原工业铝型材或冷拉型钢的表面磨砂质感，清晰呈现型材的棱边倒角与表面细微的加工纹理；夹持座主体采用深灰绿色金属烤漆材质，模拟焊接机架经表面喷涂后的质感，边角处做了轻微的磨损做旧处理，增强工业真实感；滚轮部件采用亮面金属材质，还原轴承钢的高光反射特性，清晰呈现滚轮与导轨接触面的贴合关系；前端缓冲部件采用深蓝色哑光橡胶材质，还原弹性缓冲件的阻尼质感，与金属部件形成鲜明的视觉区分。结构设计上，机构采用双侧滚轮抱合导轨的行走方案，上下共四组滚轮卡合在矩形导轨的上下端面，保证行走过程中无侧向晃动，行走顺畅无卡滞；夹持端采用侧压式固定结构，可适配不同厚度的木材工件装夹，侧方设置的三角加强筋有效提升了夹持座的结构刚性，避免进给过程中因切削反力出现结构形变；前端设置的弹簧缓冲组件可在进给到位时提供柔性缓冲，避免刚性碰撞损坏工件或机构部件。设计思路围绕木材切割作业的实际需求展开，重点解决传统手持切割进给不稳、切割精度差的问题，通过导轨导向保证进给路径的直线度，通过刚性夹持座保证工件装夹的稳定性，整体结构紧凑，安装便捷，可适配多数小型台式切割设备的改装升级，建模过程中对所有标准件都做了参数化建模，可根据实际使用场景调整导轨长度、夹持行程、缓冲弹簧刚度等参数，具备较强的通用性与改装适配性。
