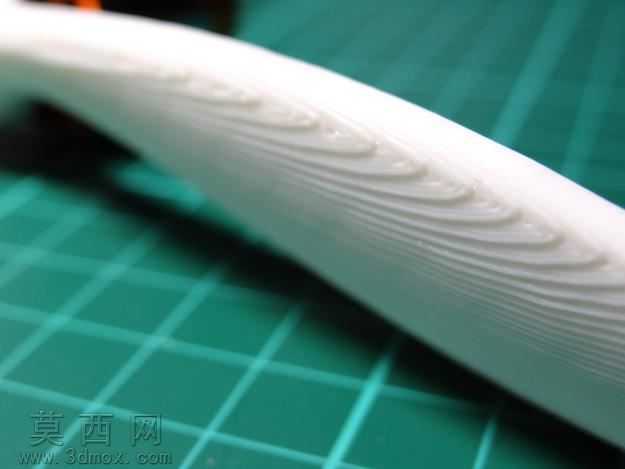

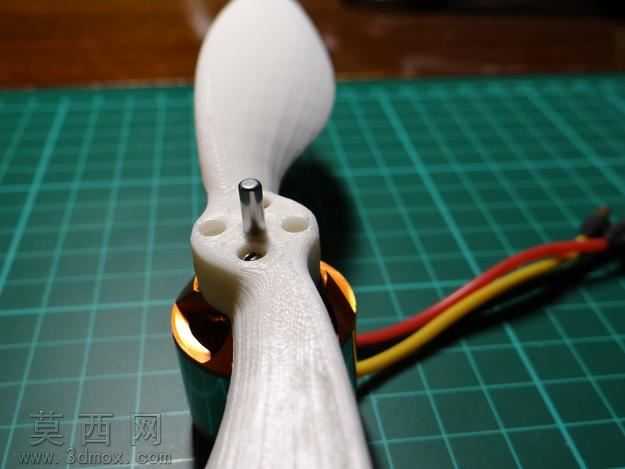

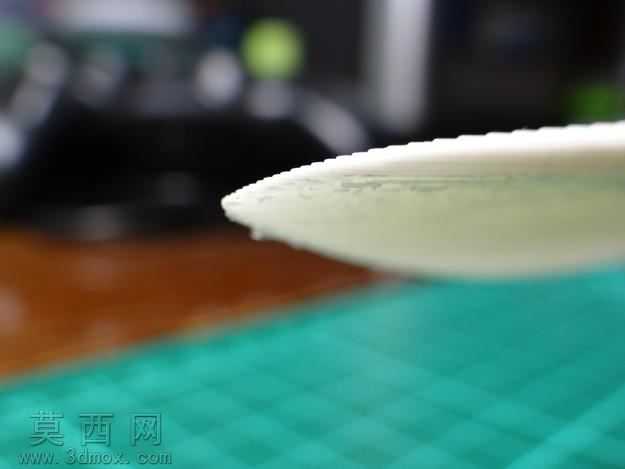

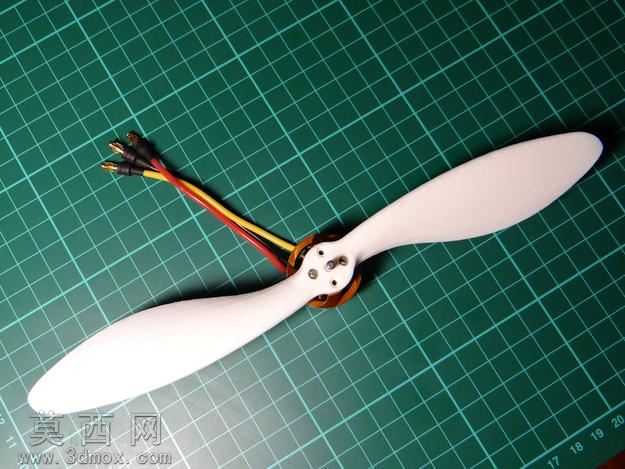

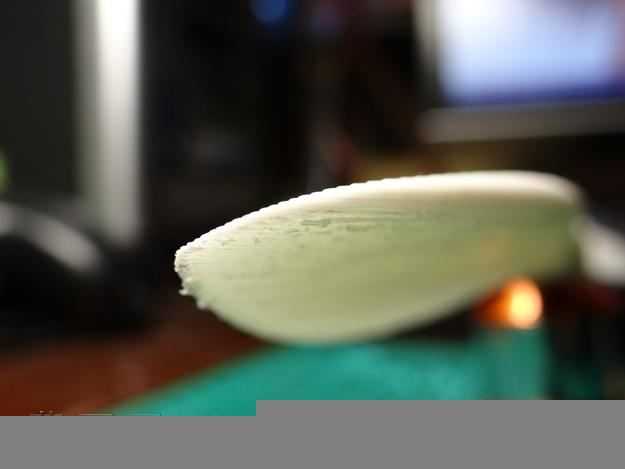

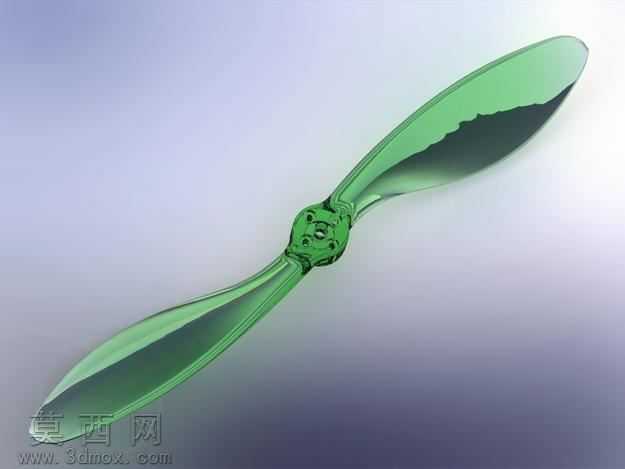

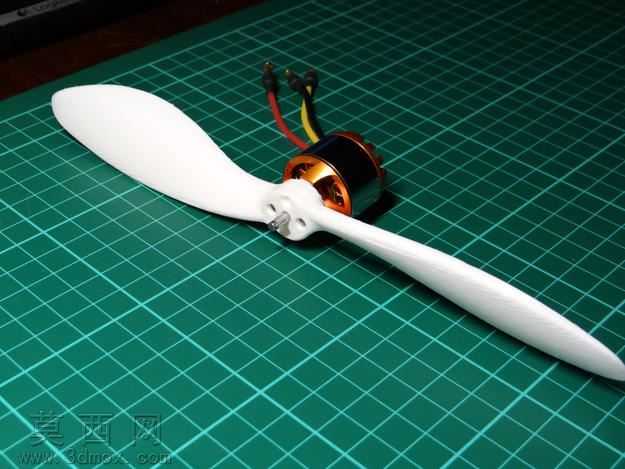

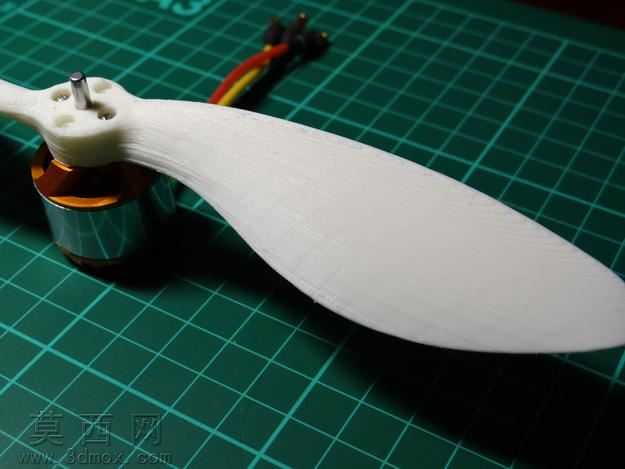

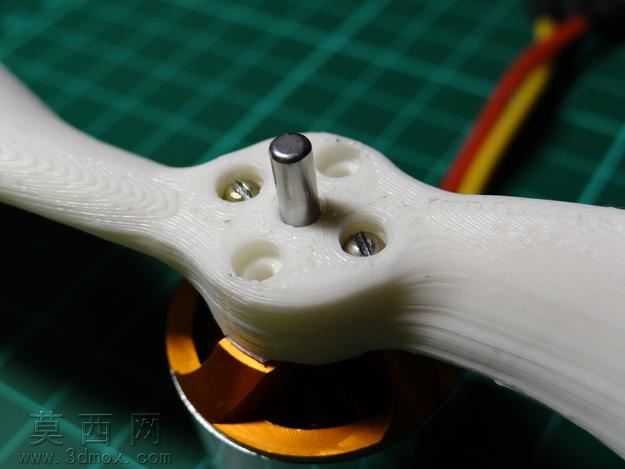

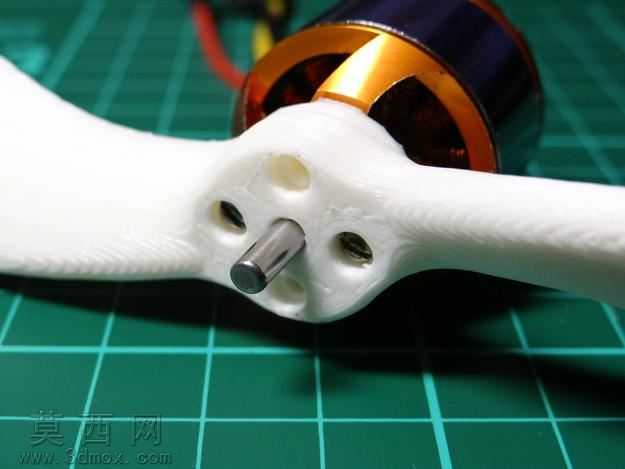

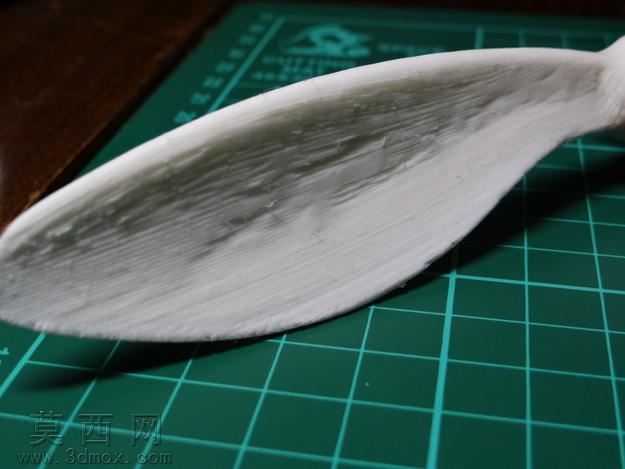

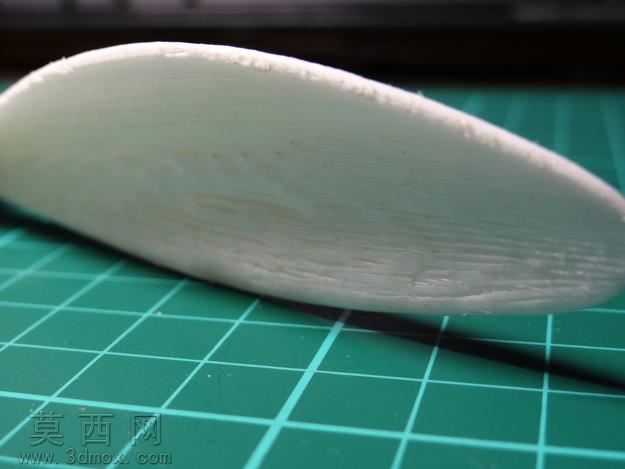

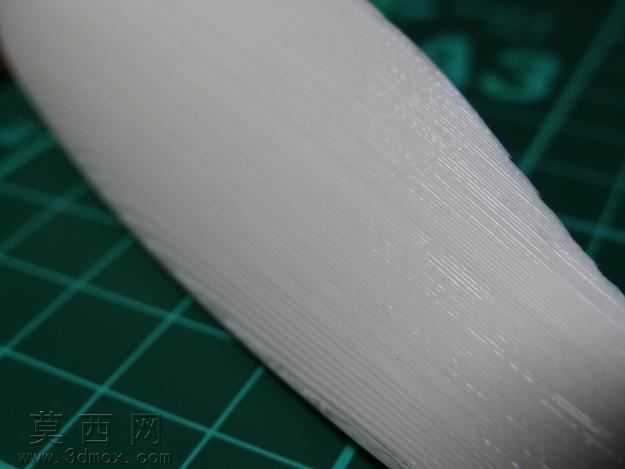

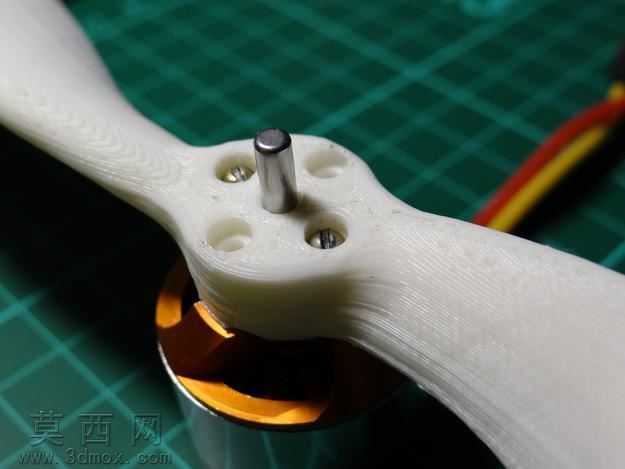

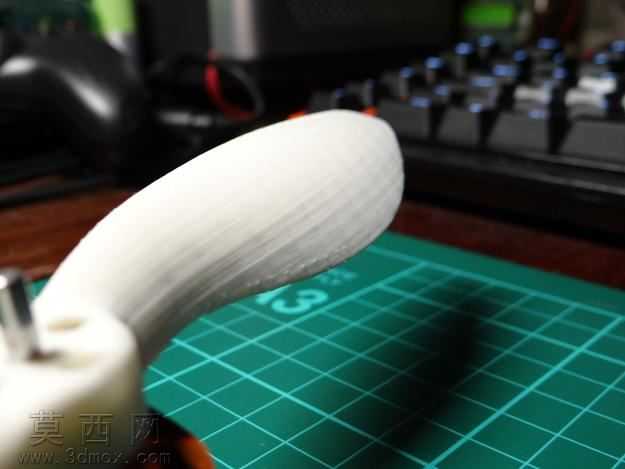

本螺旋桨模型采用三维参数化建模方式完成,整体围绕慢速传动的使用需求展开设计,适配小型航空模型的动力输出场景,同时兼顾3D打印的工艺可行性。建模过程中首先确定螺旋桨的直径参数为222mm,对应8x4.5的规格参数,以桨毂中心为基准建立对称基准面,先绘制单支桨叶的翼型截面轮廓,沿桨叶展向依次排布不同弦长、不同安装角的截面曲线,通过曲面放样功能生成单支桨叶的顺滑曲面,检查曲面曲率连续性后进行实体加厚,保证桨叶从根部到梢部的厚度平滑过渡,既满足慢速转动下的结构强度要求,又能降低转动过程中的空气阻力。桨毂部分采用一体化建模设计,中心设置与驱动轴匹配的安装定位孔,周围均匀分布四个安装固定孔位,孔位边缘做倒角处理,避免3D打印过程中出现应力集中导致的开裂问题,桨毂与桨叶的衔接位置做圆弧过渡处理,优化力的传递路径,减少传动过程中的结构震颤。材质渲染阶段,桨叶主体采用亮绿色哑光工程塑料材质,模拟常用3D打印耗材PLA的视觉效果,桨毂位置做深灰色金属质感处理,区分安装结构与桨叶主体,同时添加半透明的转动轨迹参考圆,直观呈现螺旋桨的转动范围与整体外轮廓尺寸。设计过程中充分考虑慢速传动的工况特性,调整桨叶的翼型弯度与安装角度,优化低转速下的推力输出效率,同时对所有棱边做圆角处理,避免打印后出现锐边,整体模型结构完整无破面,各部分尺寸匹配合理,既可以直接用于3D打印制作实物进行推力测试实验,也可作为小型航空模型动力系统的配套结构件使用,建模过程中保留了完整的参数化特征,可根据实际动力输出需求调整桨叶长度、弦长与安装角度,适配不同的慢速传动使用场景。
