高精度等速万向传动连接结构

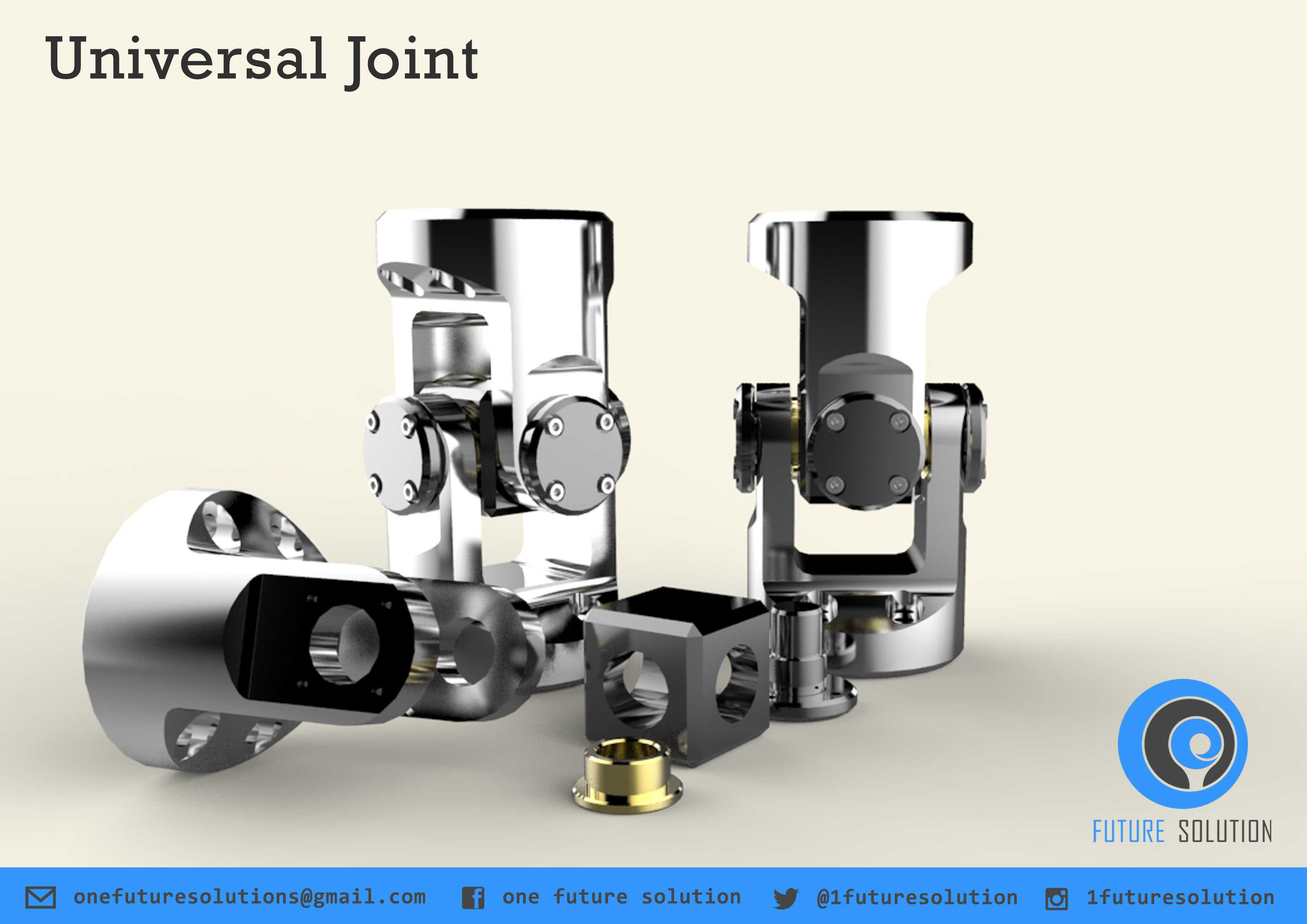

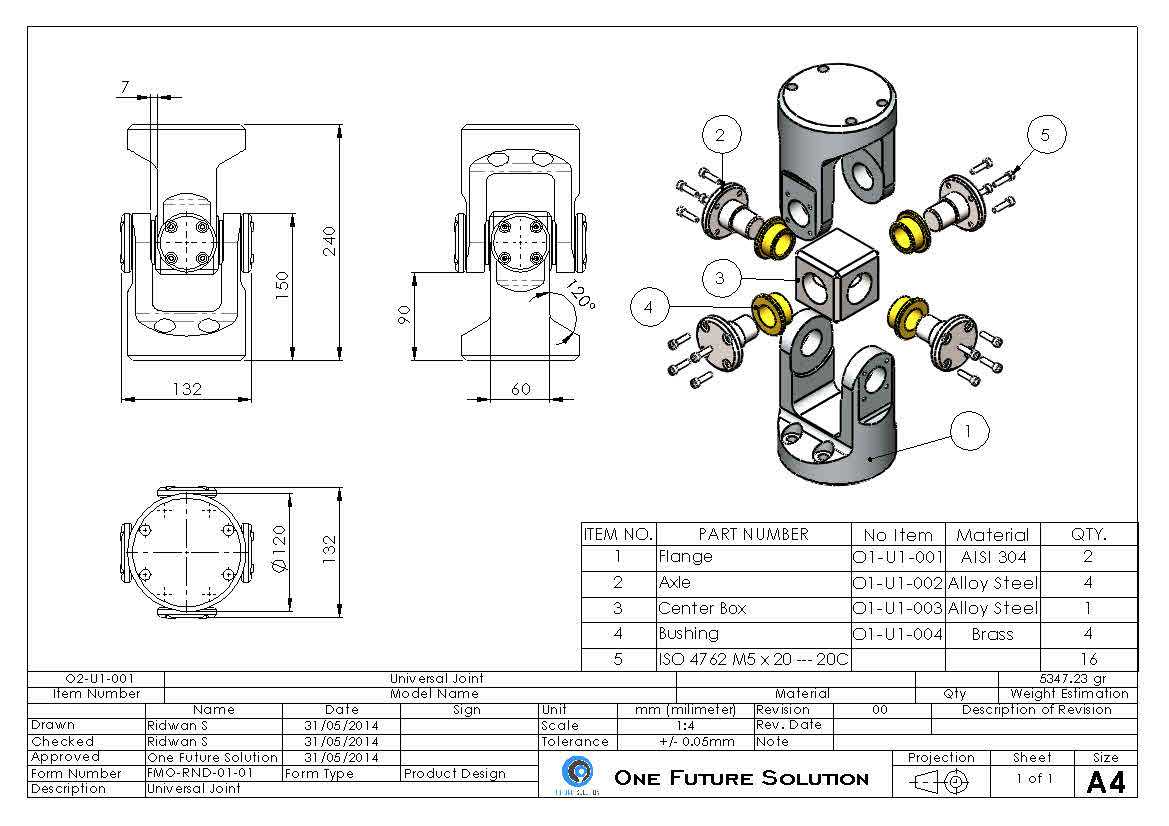

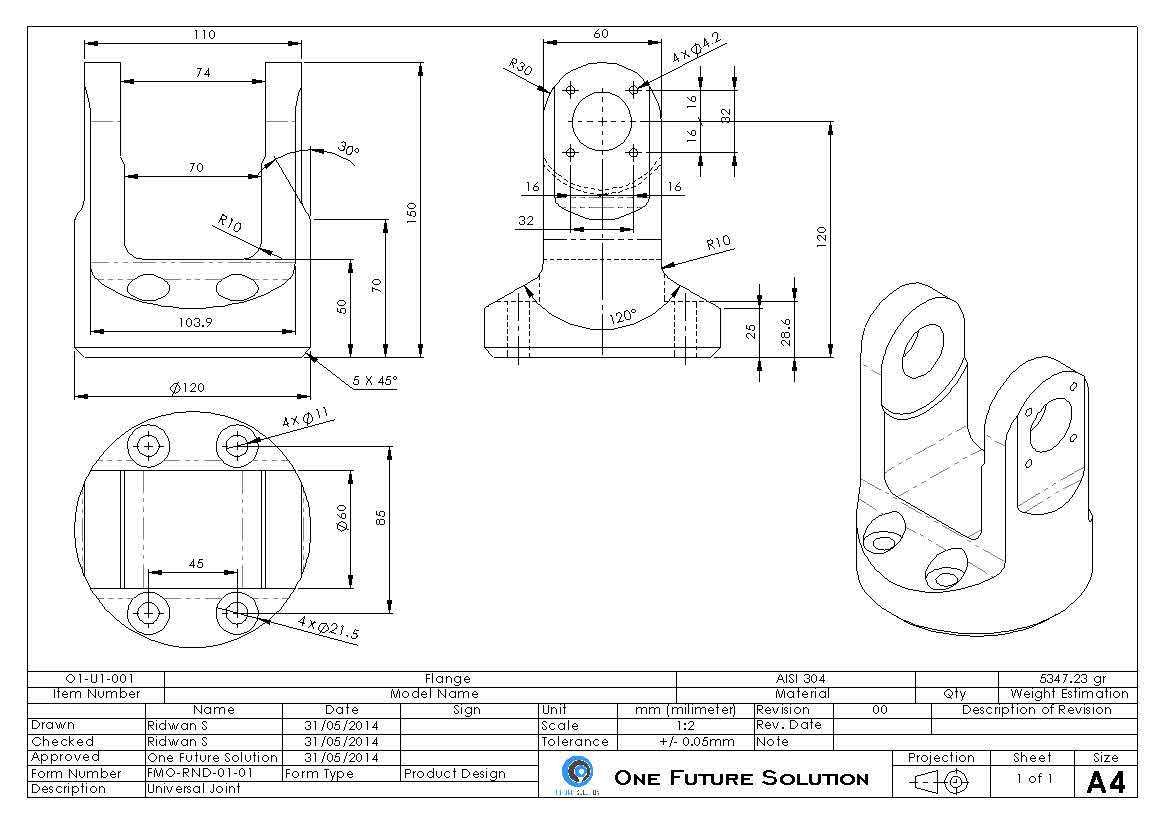

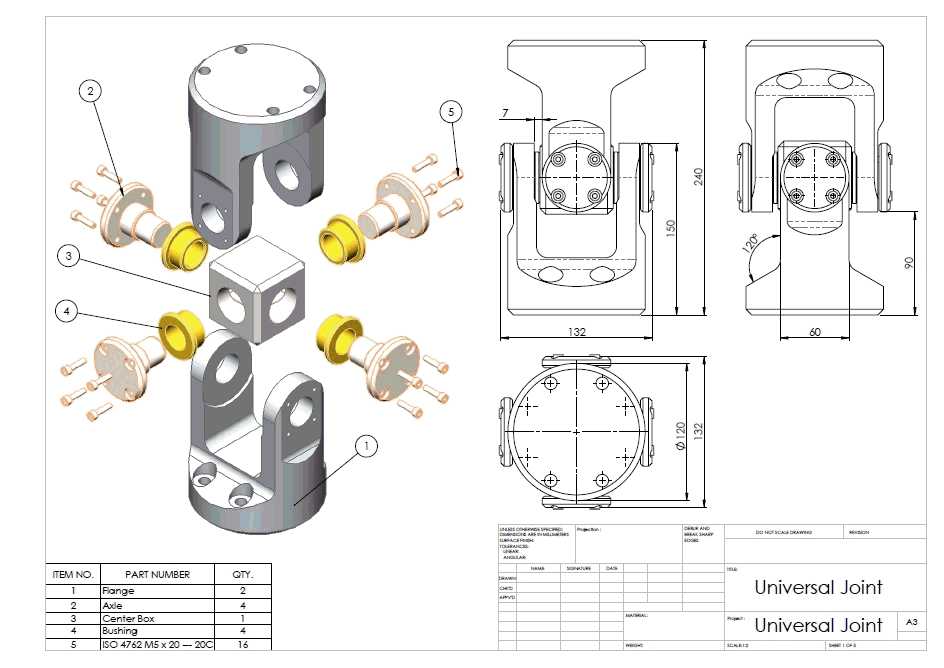

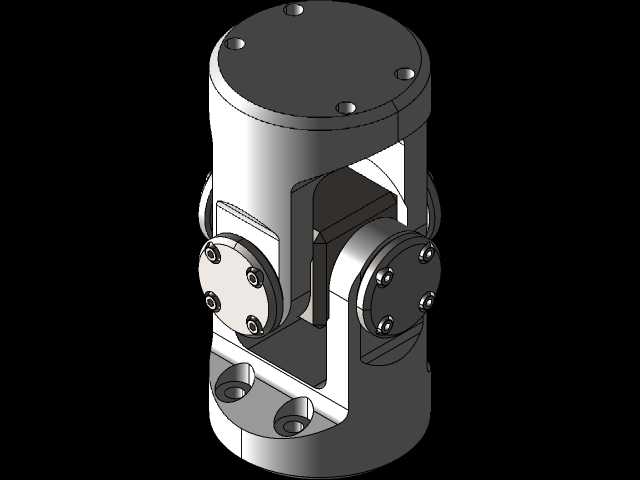

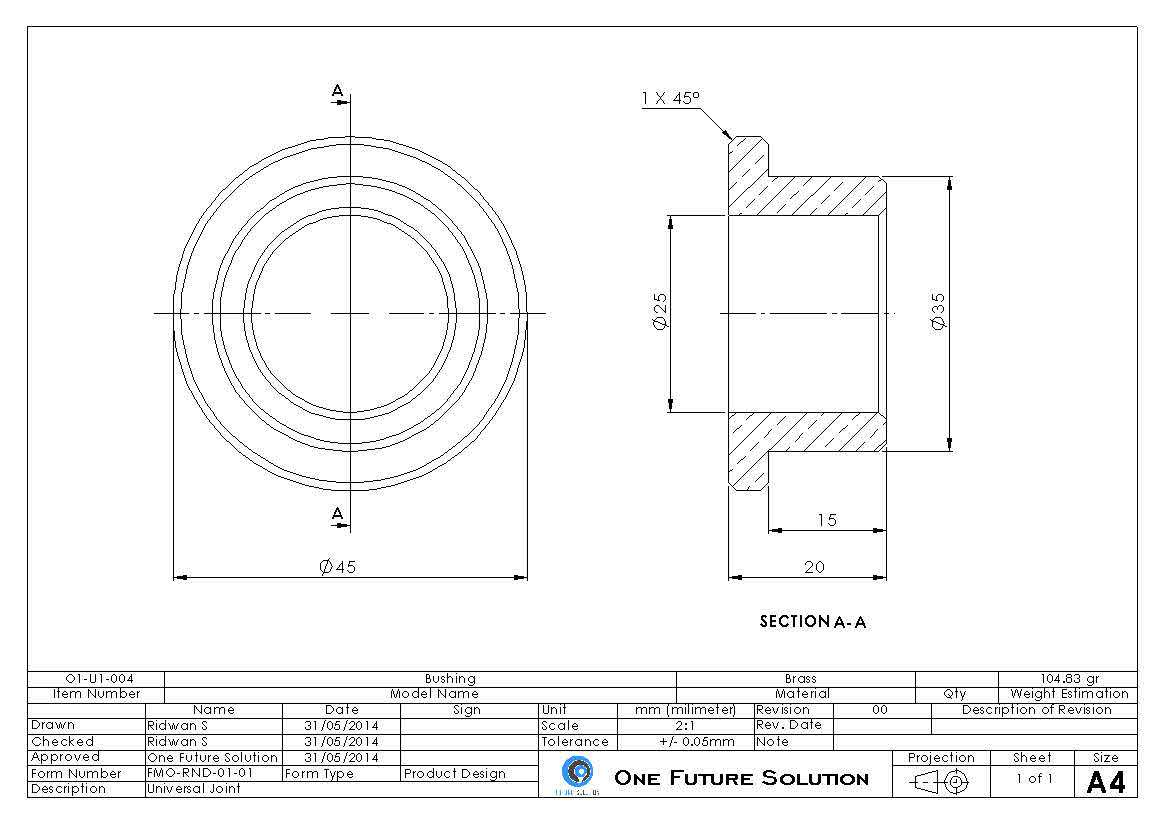

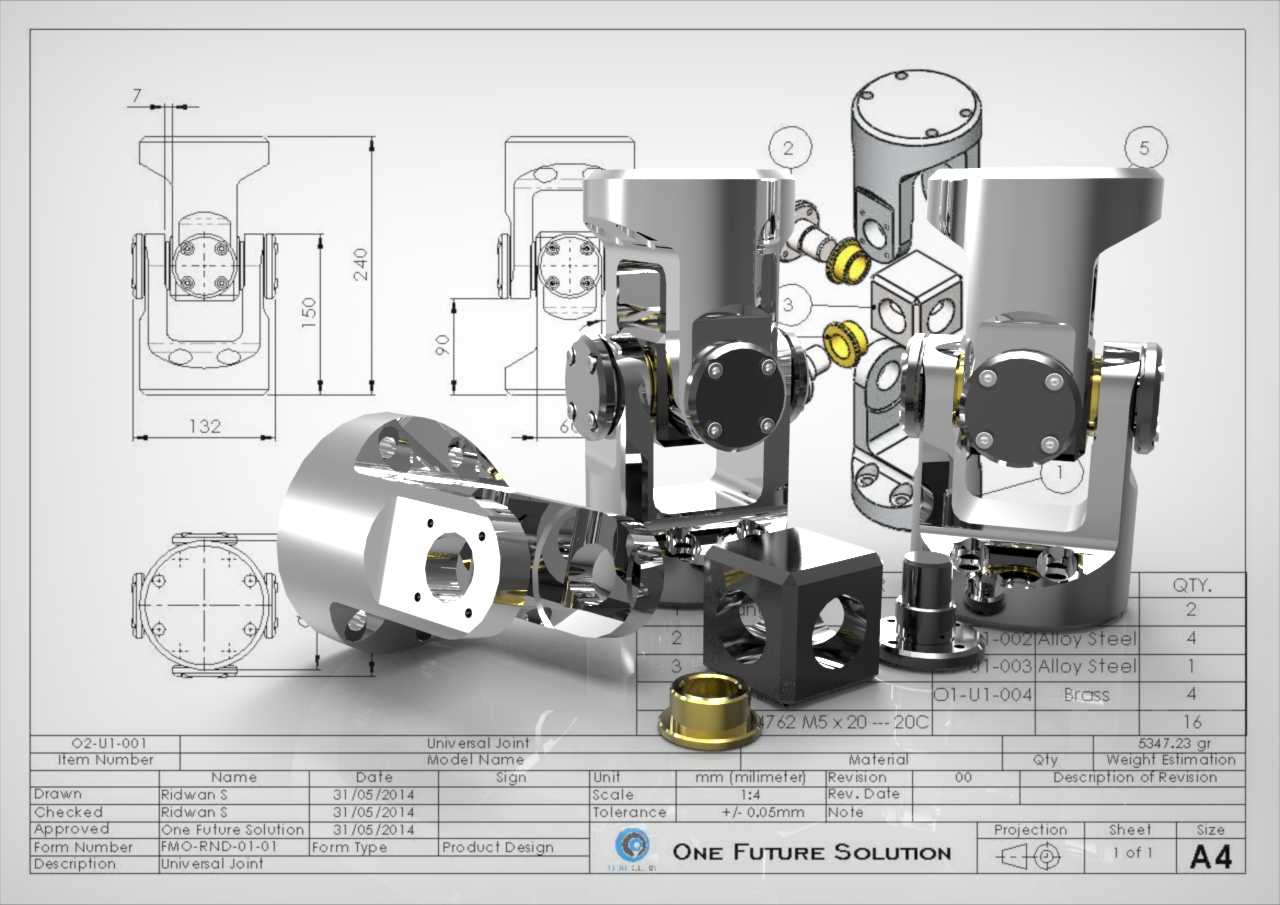

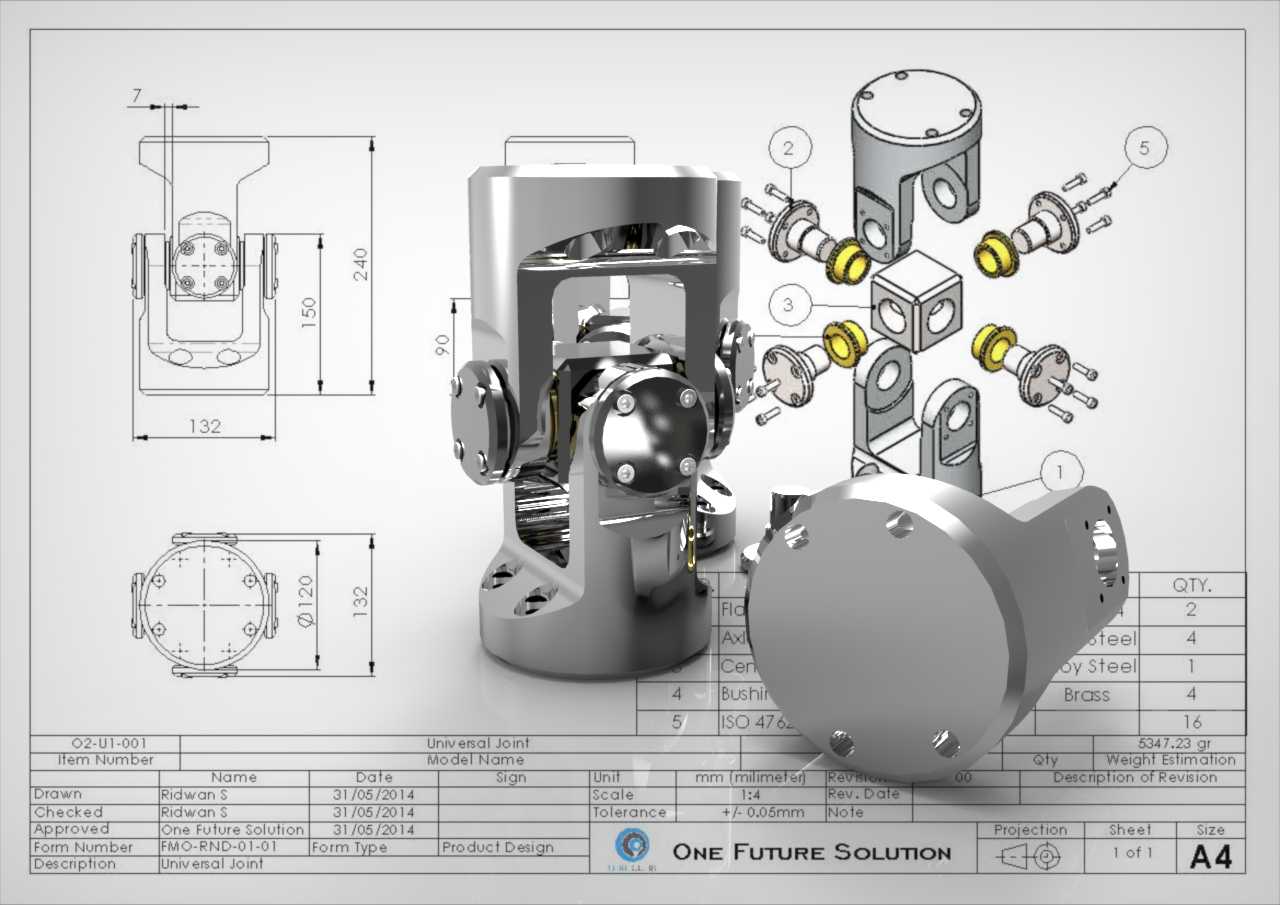

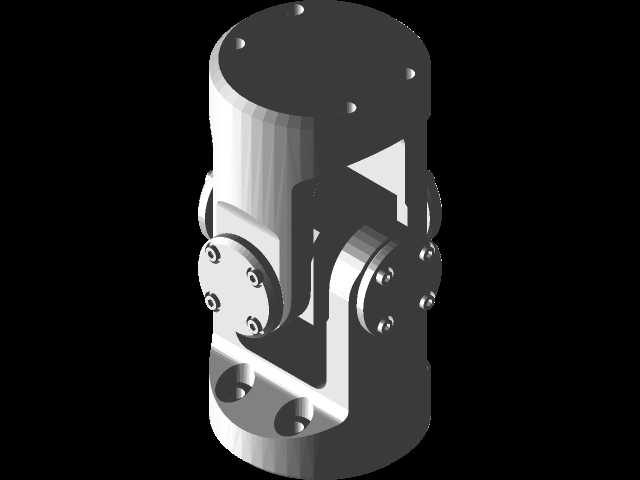

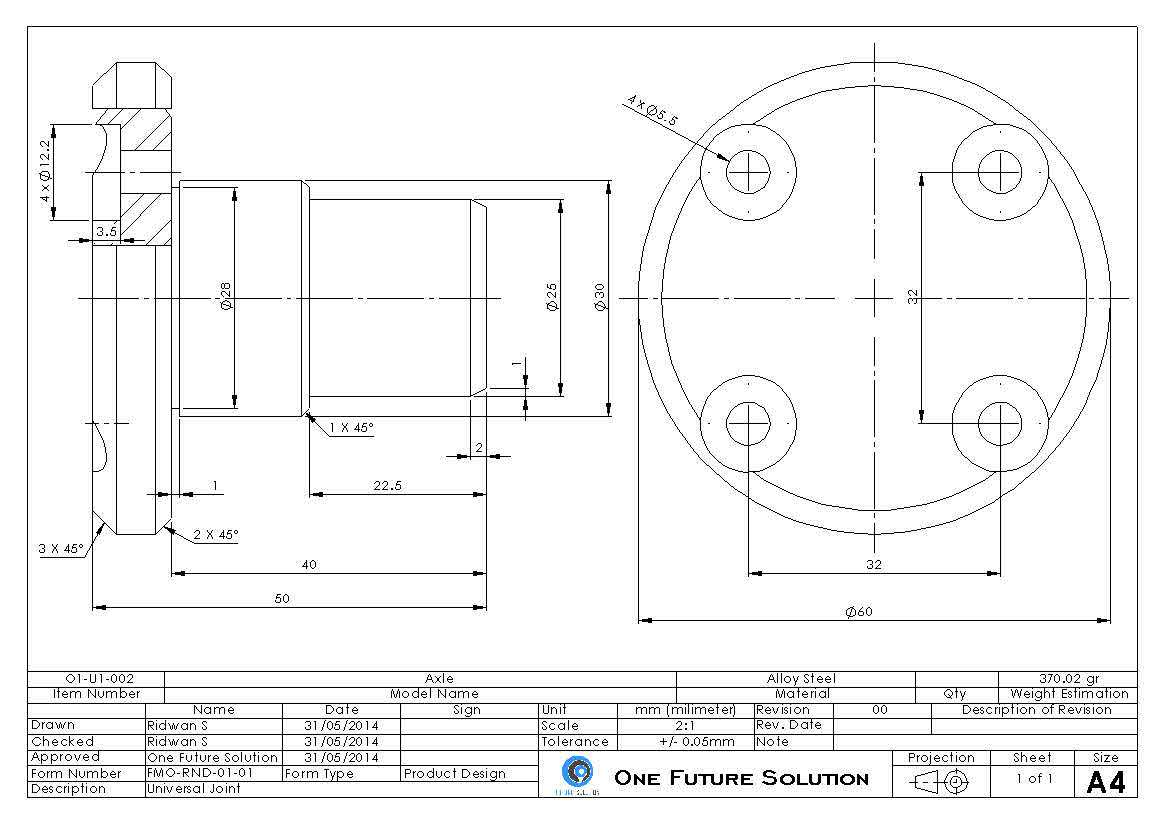

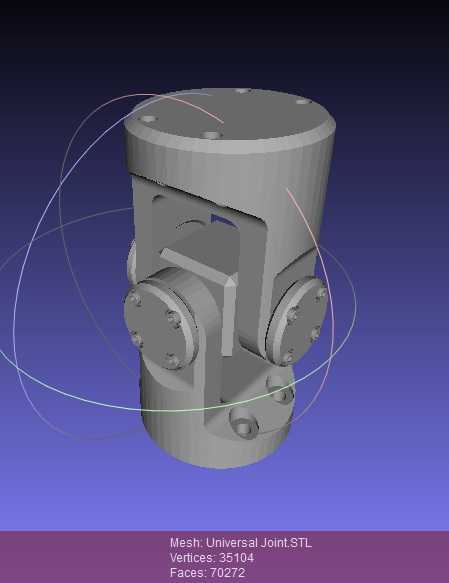

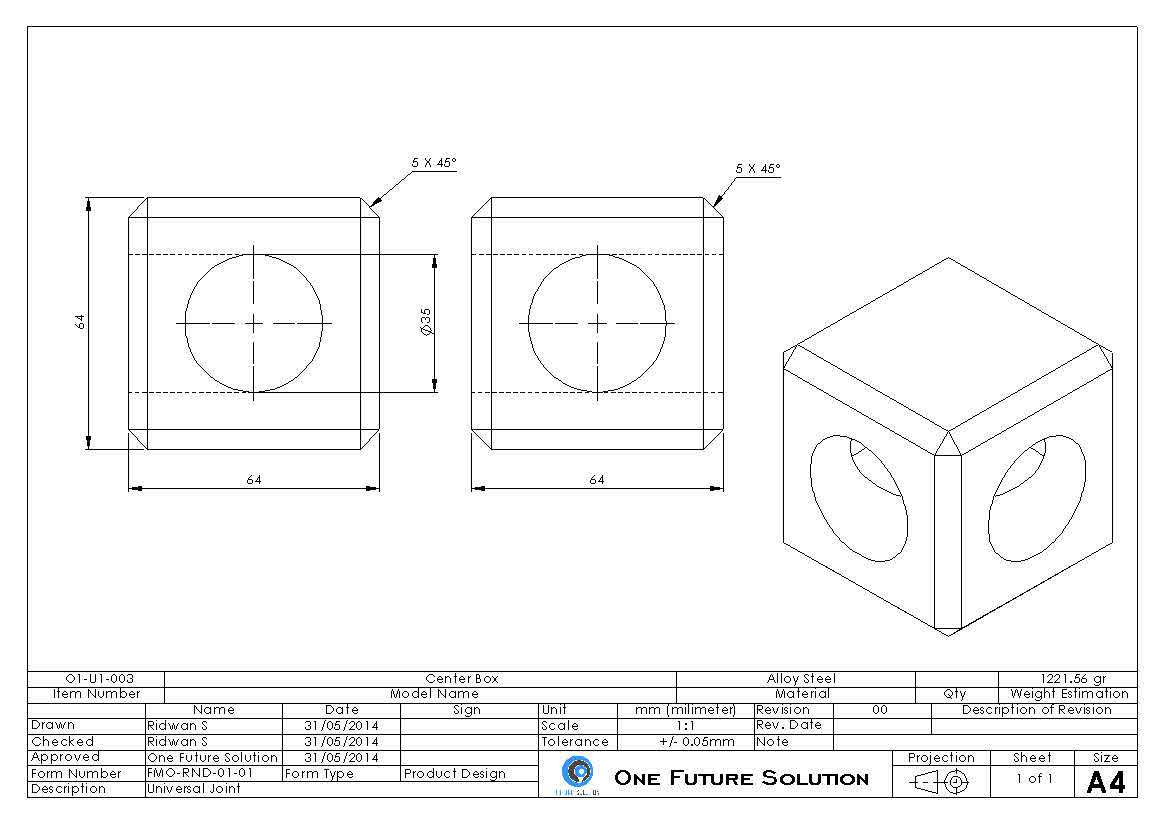

万向节作为机械传动系统中核心的变角度动力传递部件，广泛应用于存在轴线夹角、相对位置动态偏移的传动场景中，覆盖工业机床进给传动、工程机械动力输出、自动化生产线变位机构、车辆传动系统等多个工业领域，能够在两轴不同心、存在角向位移的工况下持续稳定传递旋转扭矩，补偿安装误差与运行过程中产生的位置偏移，避免传动系统因刚性连接产生的应力集中、部件卡滞甚至断裂失效问题。这款万向传动结构采用十字铰接式核心布局，搭配分体式连接法兰与锁紧定位结构，输入端与输出端均设计有标准化的安装接口，可适配不同规格的传动轴与动力输出端，无需额外定制转接件即可完成装配。整体结构在设计阶段充分考虑了重载传动的受力需求，核心铰接副采用耐磨接触面设计，可承受交变扭矩与冲击载荷的长期作用，铰接部位预留了润滑介质存储空间，能够在长期运行过程中减少接触面磨损，延长部件的维护周期与使用寿命。从安装边界来看，该结构主体轴向安装尺寸控制在紧凑范围内，最大摆动角度可覆盖常规工业传动的偏角需求，法兰端的连接孔位采用对称布局设计，既可以通过螺栓实现刚性锁紧连接，也可根据实际工况搭配缓冲衬套，降低传动过程中的振动传递。在实际应用场景中，这类万向结构可有效解决传动链路中因机架变形、安装公差、运行振动带来的轴线不对中问题，比如在铣床的多轴进给传动链路中，它可以连接不同排布方向的进给丝杠与动力输出端，在工作台变位过程中持续传递进给动力；在自动化生产线的变位工装中，它能够随工装的角度翻转持续传递旋转动力，保证工装工位切换过程中的动力不中断。结构的外壳部分采用高强度合金材质构型，核心铰接销轴做了强化处理，可承受额定范围内的瞬时冲击扭矩，各连接部位的密封结构可阻挡加工场景中的切削碎屑、粉尘进入铰接摩擦面，适配多粉尘、有切削液飞溅的工业加工环境。整体结构在满足传动强度要求的前提下做了轻量化优化，在保证刚性的同时减少了不必要的材料冗余，降低了传动链路的转动惯量，提升了传动响应速度，适配高速往复传动的工况需求。
